Popis produktu: DFRobot Beetle ESP32 v2.0 IoT, WiFi, Bluetooth
Beetle ESP32 je menší verze desky FireBeetle. Je založen na modulu ESP-WROOM-32D s dvoujádrovým procesorem Tensilica LX6 taktovaným na 240 MHz . Má 520 KB paměti SRAM, 16 Mb Flash a digitální, analogové I2C a UART piny. Beetle obsahuje vestavěný modul Bluetooth 4.2 a WiFi .
Programování modulu se provádí pomocí IDE Arduino . Pokyny ke konfiguraci a ukázkový program naleznete zde . Modul je programován a napájen z microUSB portu.

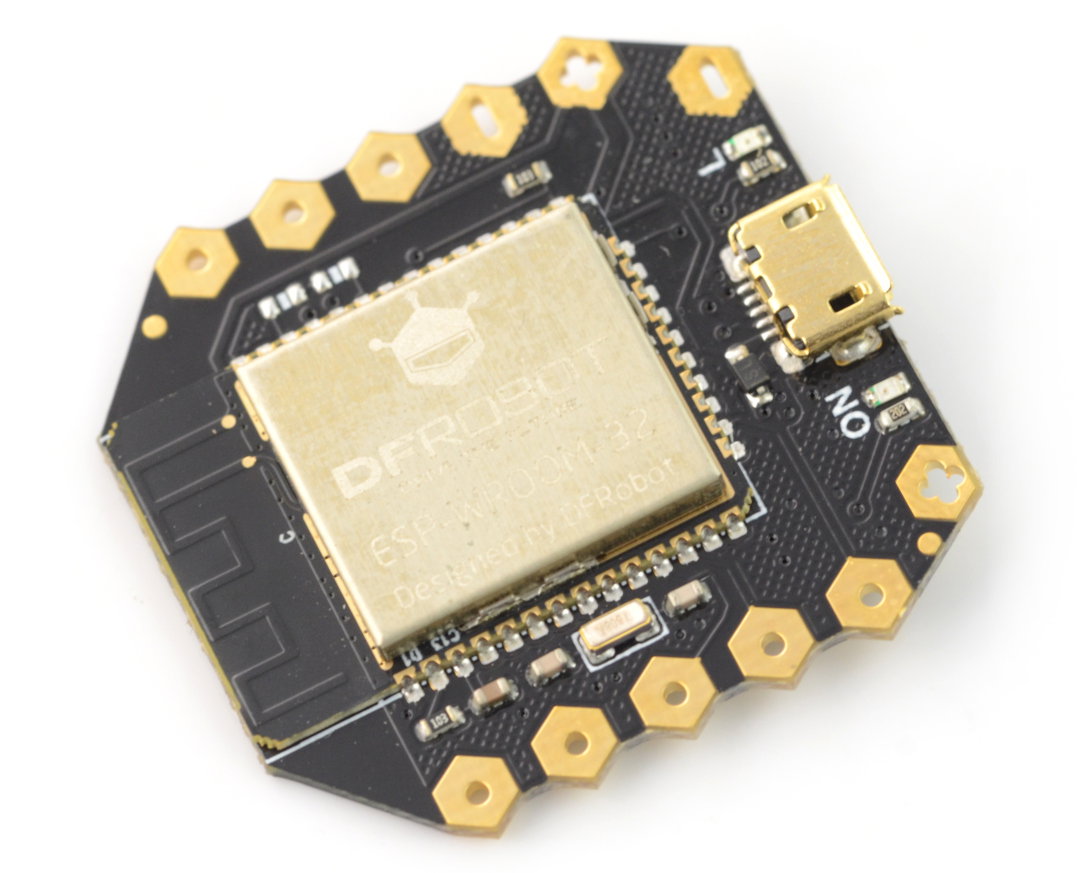

DFRobot Beetle ESP32 IoT, WiFi, Bluetooth.

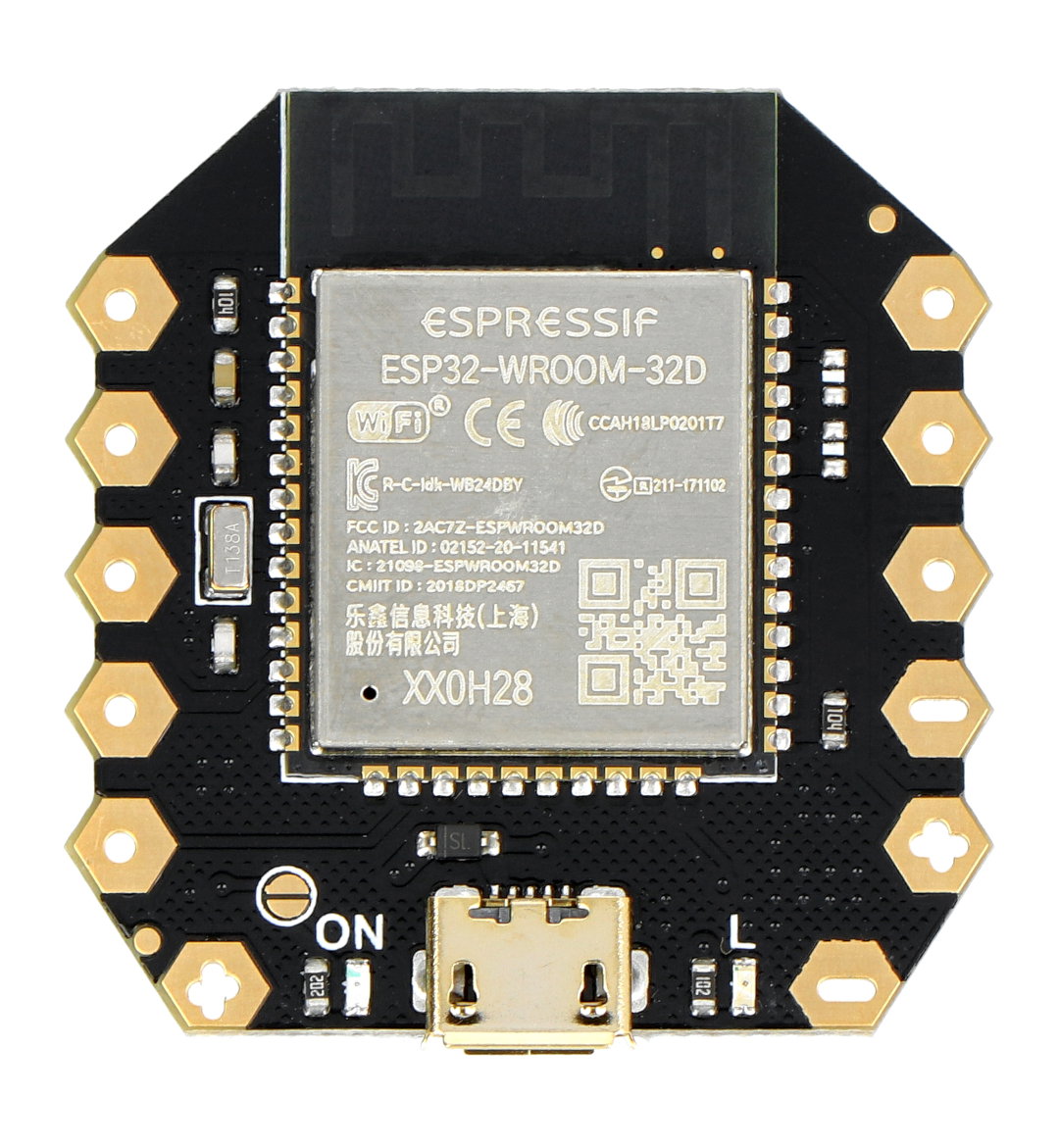

DFRobot Beetle kolíky ESP32 v2.0
Modul má výstupy ve formě pájecích otvorů a podložek. Výkonové výstupy jsou navíc vhodně označeny: 3V3 / VIN (+), GND (-).
Specifikace modulu ESP32 v2.0 DFRobot Beetle
- Systém: ESP-WROOM-32D
- Procesor: Dvoujádrový procesor Tensilica LX6
- Frekvence: 240 MHz
- Paměť SRAM: 520 kB
- Flash paměť: 16 Mb
- Standard WiFi: FCC / CE / TELEC / KCC
- WiFi protokol: 802.11 b / g / n / d / e / i / k / r
- Frekvenční rozsah WiFi: 2,4 GHz až 2,5 GHz
- Protokol Bluetooth: BR / EDR / BLE pro Bluetooth v4.2
- Integrované hodiny: krystal 40 MHz a 32,768 KHz
- Digitální rozhraní: D2, D3, D4, D7
- Analogová rozhraní: A0, A1, A2, A3
- I2C: x1
- UART: x1
- Rozměry: 35 x 34 mm
| název | Popis |
|---|---|
| 3V3 | Napájecí napětí od 3,3 V. |
| VIN | Napájecí napětí od 3,5 V do 6,5 V. |
| A0 - A3 | Analogový vstup. |
| D2, D3, D4, D7 | Digitální I / O. |
| SCL | Hodinová linka sběrnice I2C. |
| SDA | Datová linka sběrnice I2C. |
| RX | Pin přijímače UART . |
| TX | Pin vysílače UART. |
