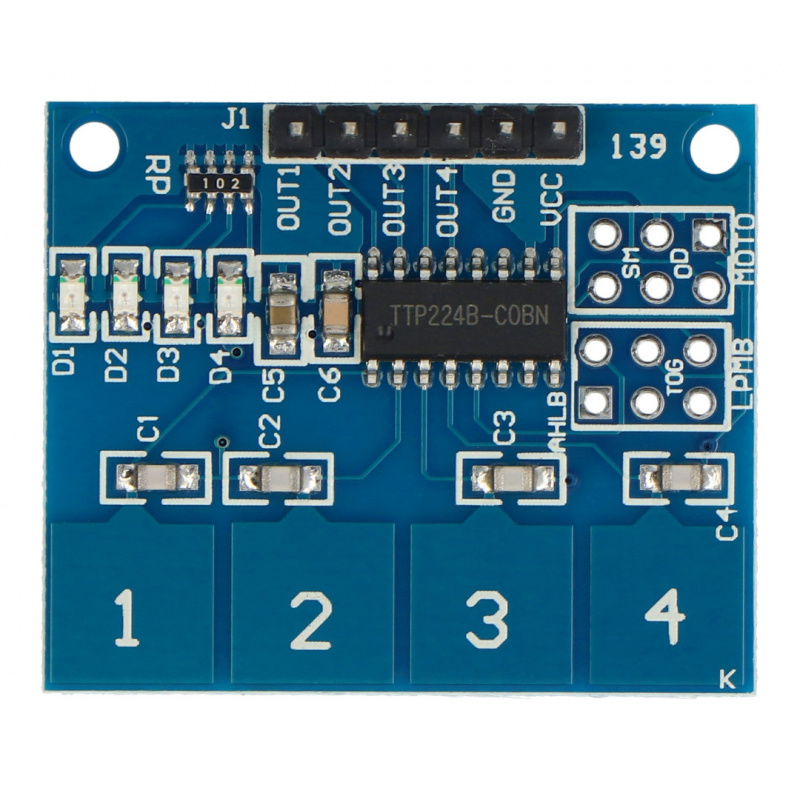

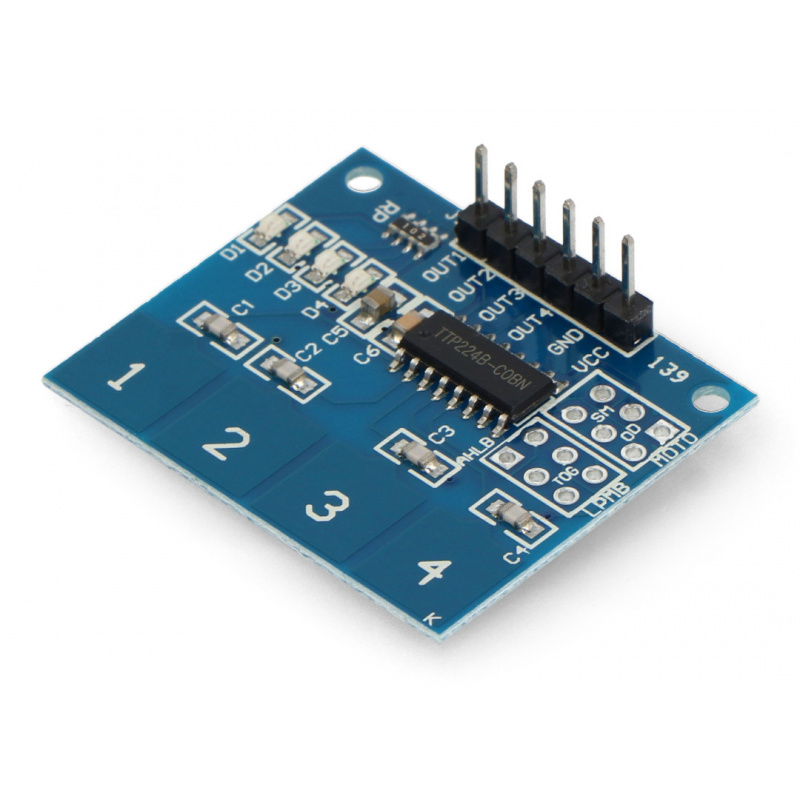

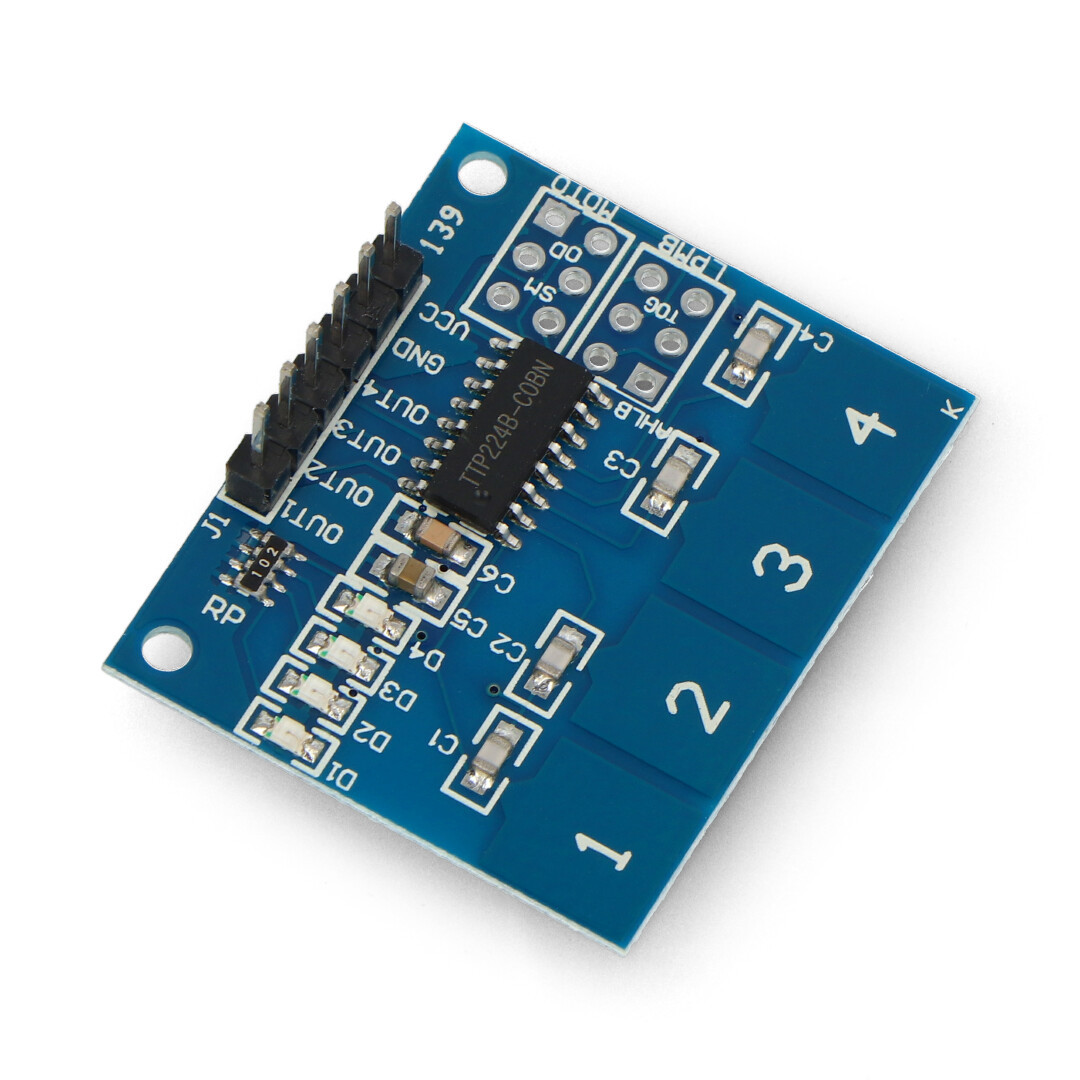

Popis produktu: Dotyková klávesnice TTP224 - 4 tlačítka
Kapacitní dotykový senzor založený na modulu TTP224. Je napájen napětím od 2,4 V do 5,5 V, výstupem je digitální signál. Má 4 tlačítka se signalizací LED.
Specifikace modulu klávesnice
- Napájecí napětí: 2,4 až 5,5 V
- Doba odezvy:
- Rychlý režim: 100 ms
- Úsporný režim: 200 ms
- Použitý systém: TTP224
- Vybaveno 4pinovými dotykovými tlačítky
- 4 LED diody indikující stav každého tlačítka
- Různé provozní režimy: podrobnosti viz dokumentace
- Rozměry: 35 × 29 × 11 mm
Produkt kompatibilní s Arduinem Uživatelskou příručku s příklady pro Arduino najdete online. |

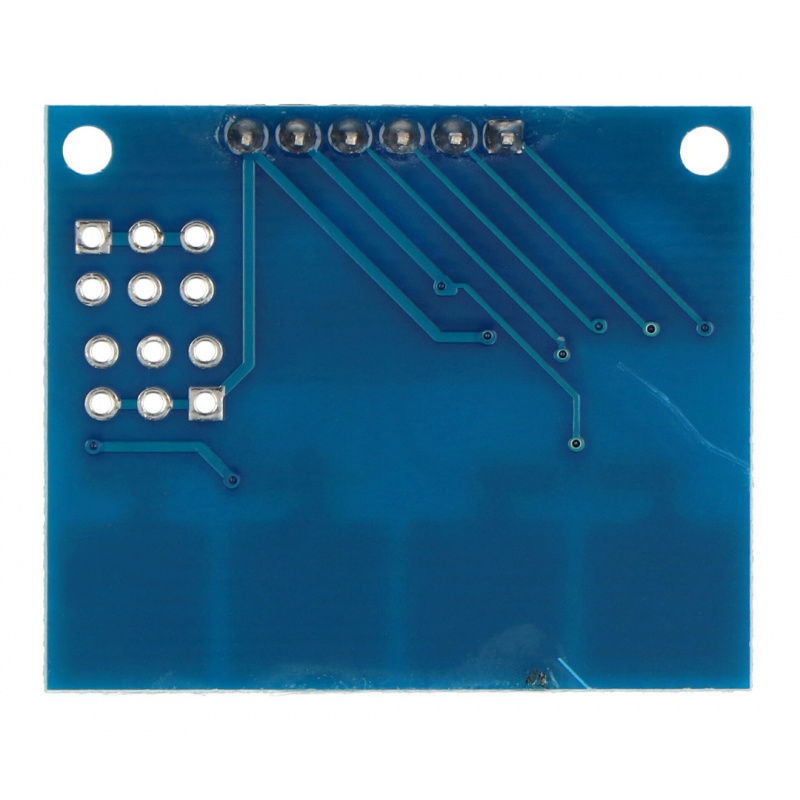

Dotyková klávesnice TTP224 - 4 tlačítka.

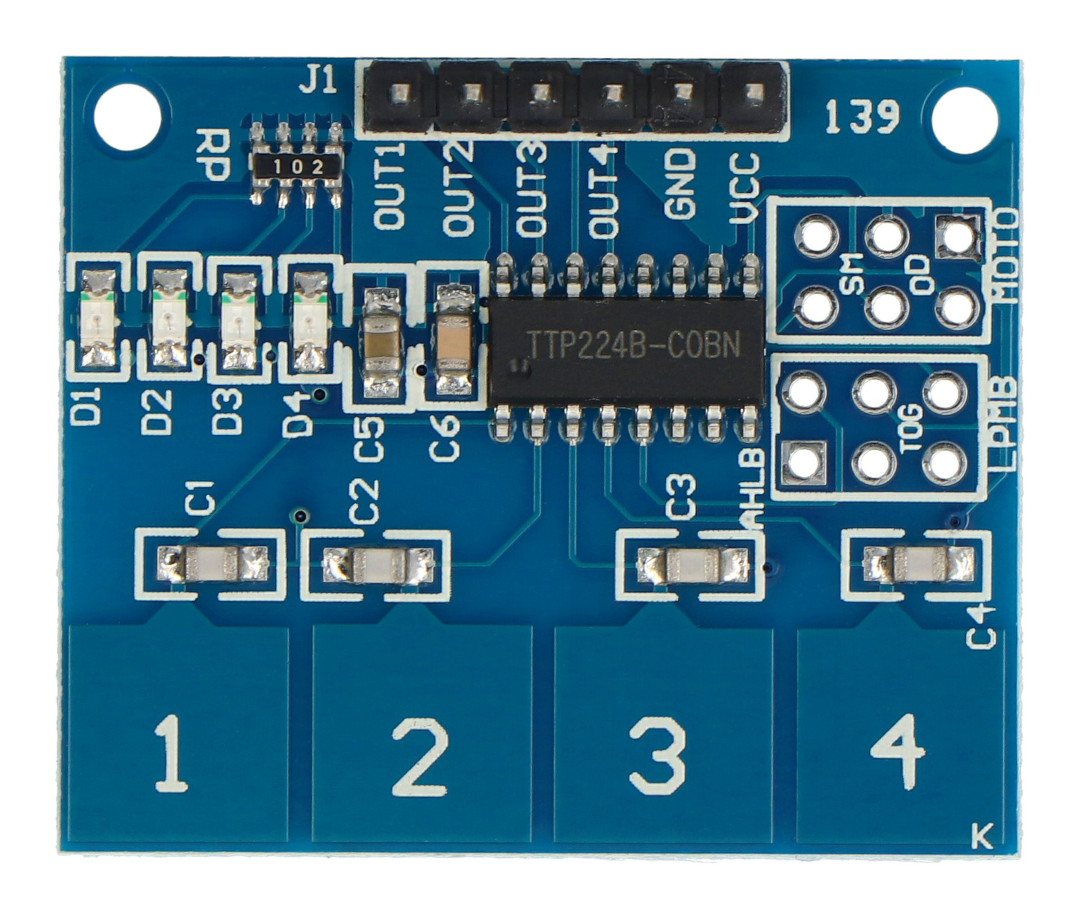

Připojení modulu
Senzor komunikuje s mikrokontrolérem digitálně. Má následující piny:
| Kolík | Popis |
|---|---|
| Zem | Hmotnost systému. |
| Virtuální obchodní centrum | Napájecí napětí od 2,4 V do 5,5 V. |
| VÝSTUP1 | Výstup tlačítka 1. |
| VÝSTUP2 | Výstup tlačítka 2. |
| OUT3 | Výstup tlačítka 3. |
| OUT4 | Výstup tlačítka 4. |
| AHLB | Změnit režim. |
| TOG | Změnit režim. |
| LPMB | Rychlý/pomalý režim. |
| PANÍ | Režim s jedním nebo více tlačítky. |
| Z | Změnit režim. |
| STK0 | Nastavení času zapnutí. |
