Popis produktu: Dotykové tlačítko AT42QT1010 - modul SparkFun
Modul SparkFun s kapacitním dotykovým tlačítkem založeným na čipu AT42QT1010. Je napájen napětím od 1,8 V do 5 V. Má digitální výstupní signál, který je při detekci dotyku vysoký. Po 60 sekundách dotyku se automaticky sníží.
|
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku a na GitHubu najdete ukázkový kód pro Arduino . |
Vede

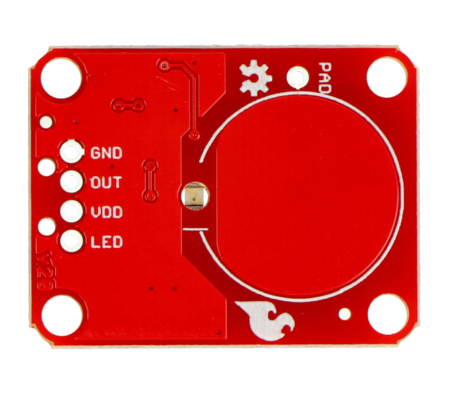

Deska má otvory pro samopájení čtyř konektorů Goldpin, rozteč 2,54 mm - páska není součástí balení, lze ji dokoupit samostatně.
| Pin | Popis |
|---|---|
| GND | Hmotnost systému. |
| VEN | Výstupní signál - vysoký stav při dotyku tlačítka, jinak nízký. |
| VDD | Napájecí napětí od 1,8 V do 5 V. |
| VEDENÝ | Vede k ovládání vestavěné LED. Ve výchozím nastavení je připojen k signálu OUT. Po odstřižení propojky Povolit LED lze LED provozovat samostatně. |
| PODLOŽKA | Volitelný konektor pro připojení externí elektrody dotykového tlačítka. |
