Popis produktu: SPI Flash SD karta - XTSD 2 GB - modul s NAND Flash pamětí - Adafruit 6038
Adafruit SPI Flash SD karta - XTSD 2GB je průlomový paměťový modul, který kombinuje výhody tradiční SD karty s SMT provedením . Navzdory svému vzhledu podobnému čipům SPI Flash funguje tento modul jako plnohodnotná 2GB SD karta se souborovým systémem FAT. Je připraven k použití s oblíbenými SD knihovnami pro Arduino a CircuitPython , což z něj činí mimořádně pohodlné řešení pro stavitele a kutily. Díky podpoře až 50MHz, úložišti třídy 8 a vestavěnému ECC a vyrovnávání opotřebení zajišťuje modul vysokou spolehlivost a stabilitu.
Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem pracovat.

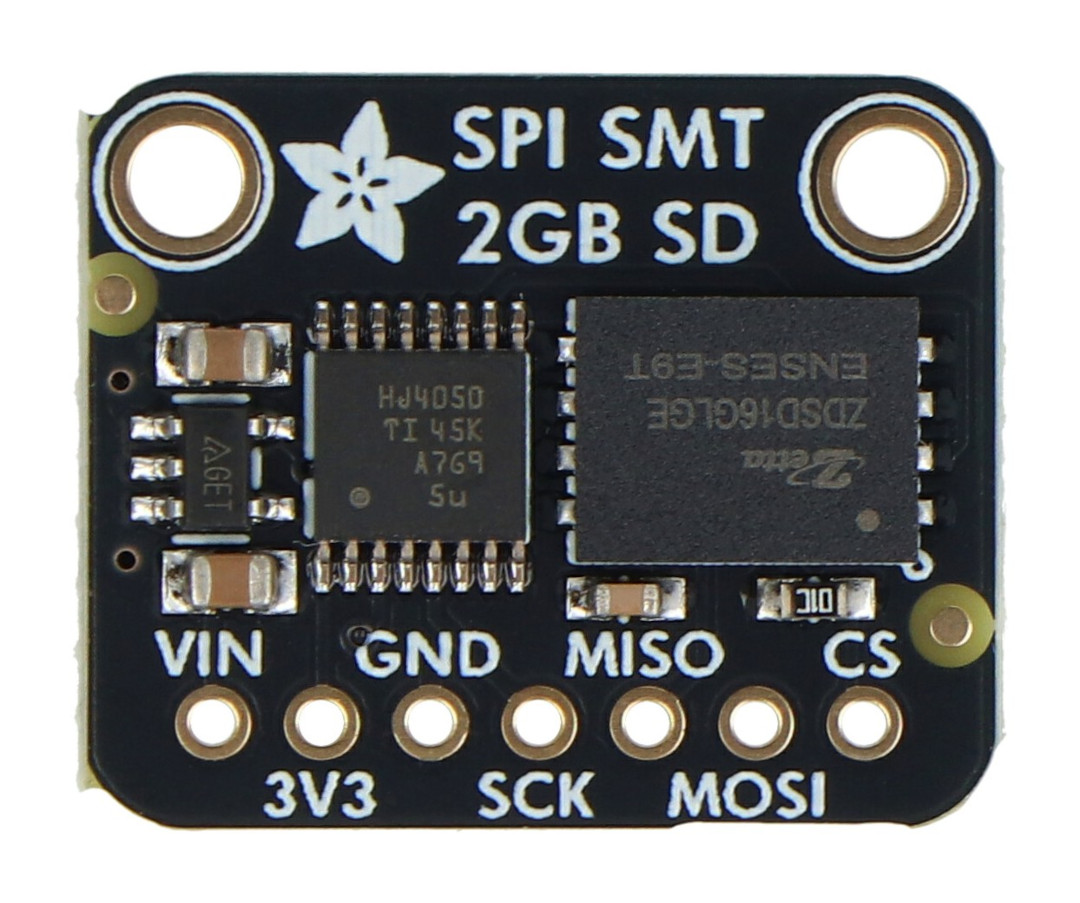

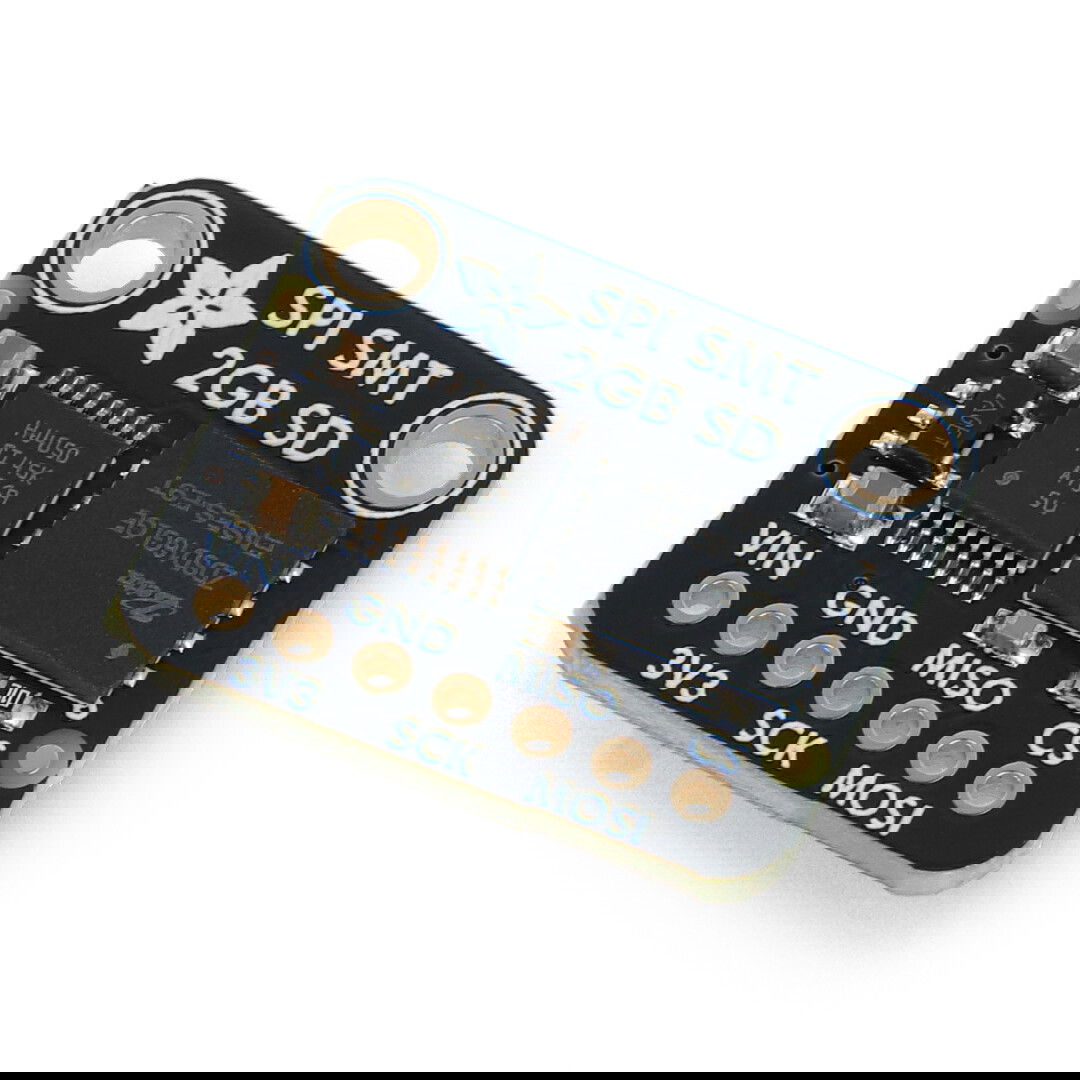

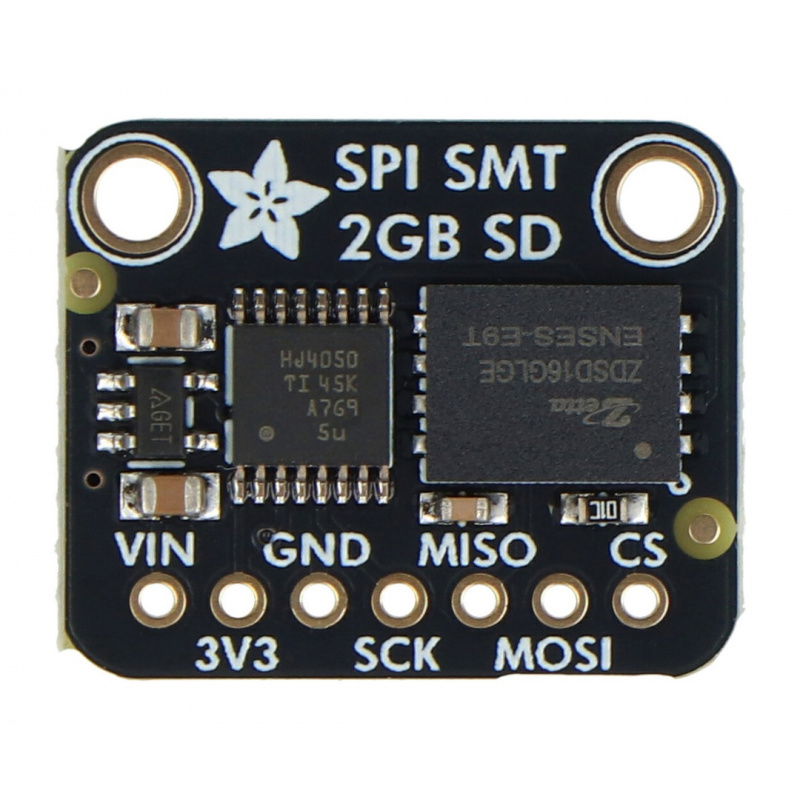

Paměťová karta SPI Flash SD - XTSD 2 GB - modul s pamětí NAND Flash - Adafruit 6038.

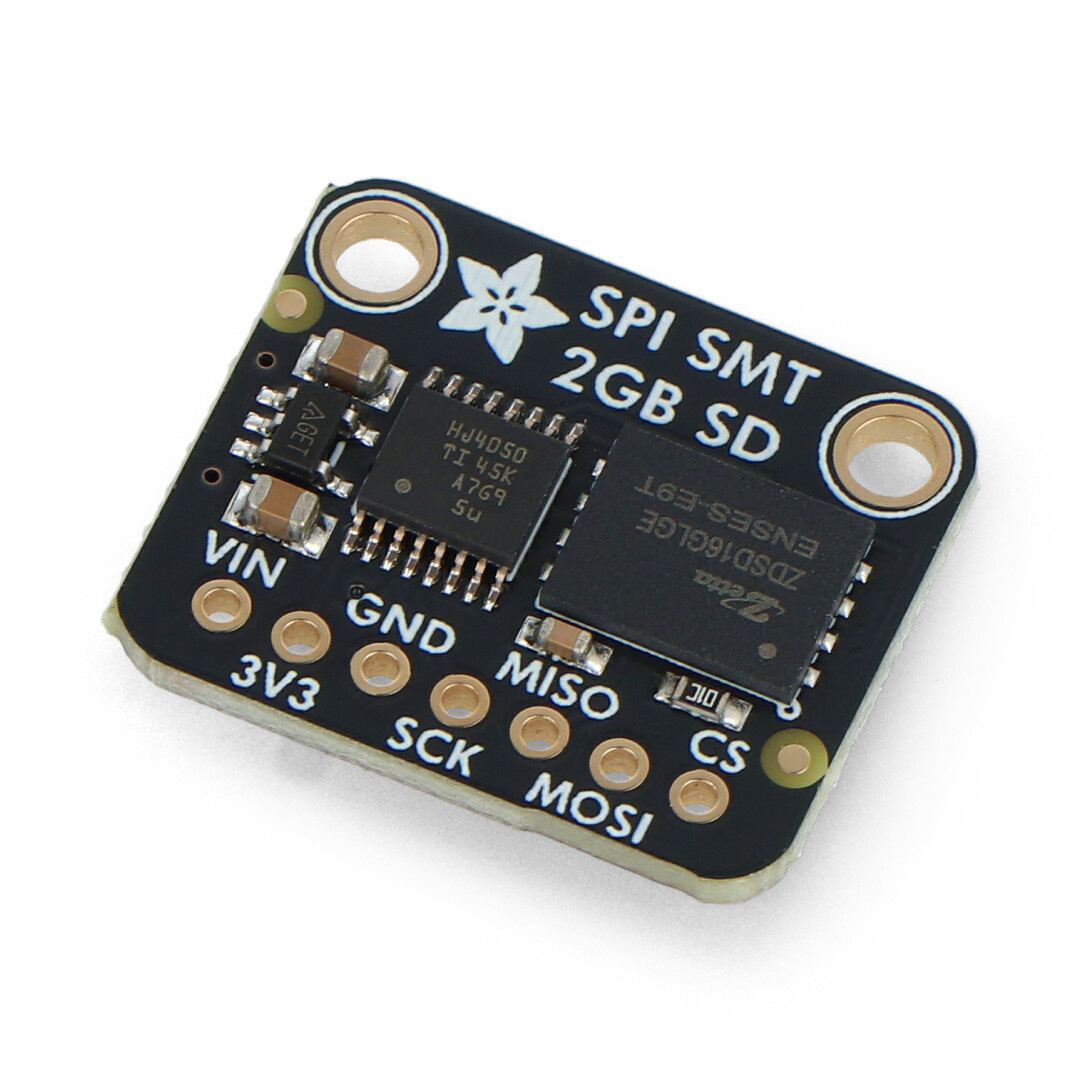

Tento modul funguje jako plnohodnotná 2GB SD karta.
Hlavní vlastnosti modulu
- Emulace SD karty ve formátu SMT : zařízení se chová jako klasická SD karta s rozhraním SPI
- Kompatibilita s knihovnami Arduino IDE a CircuitPython : podporováno standardními SD knihovnami
- Podpora 3V a 5V : vestavěné převodníky logických úrovní a regulátor 3,3V
- Připraveno k použití : naformátováno z výroby pomocí systému FAT
- Vysoká odolnost proti vibracím : ideální pro použití v náročných podmínkách
- ECC a vyrovnávání opotřebení : automatická správa chyb a opotřebení paměti
- Rychlost zápisu třídy 8 : Rychlé a spolehlivé operace zápisu
- Taktovací frekvence až 50 MHz : rychlá komunikace s mikrokontrolérem
Rozhraní SPI a pinů
Modul Adafruit XTSD 2GB nabízí standardní sadu pinů pro SPI:
- VIN : napájení modulu (3 V až 5 V)
- 3V3 : výstup z vestavěného regulátoru (až 100 mA)
- GND : zem
- SCK : SPI hodiny (vstup)
- MISO : data z modulu do mikrokontroléru
- MOSI : data z mikrokontroléru do modulu
- CS : výběr systému - aktivace stavem s nízkou logickou hodnotou
Kompatibilita a programování
Modul je plně kompatibilní s populárními vývojovými platformami, jako jsou Arduino , Adafruit Feather , Metro a další mikrokontroléry založené na SPI . Je podporován prostřednictvím klasických knihoven SD (pro Arduino) a adafruit_sdcard (pro CircuitPython). To umožňuje snadnou implementaci operací čtení a zápisu souborů. V kombinaci s mikrokontroléry nabízejícími přístup k velkokapacitnímu úložišti USB může modul sloužit jako spolehlivý nosič dat . Vzhledem k absenci tradičního SD konektoru není modul určen pro přímé použití s počítači – jeho primární využití je v embedded projektech.

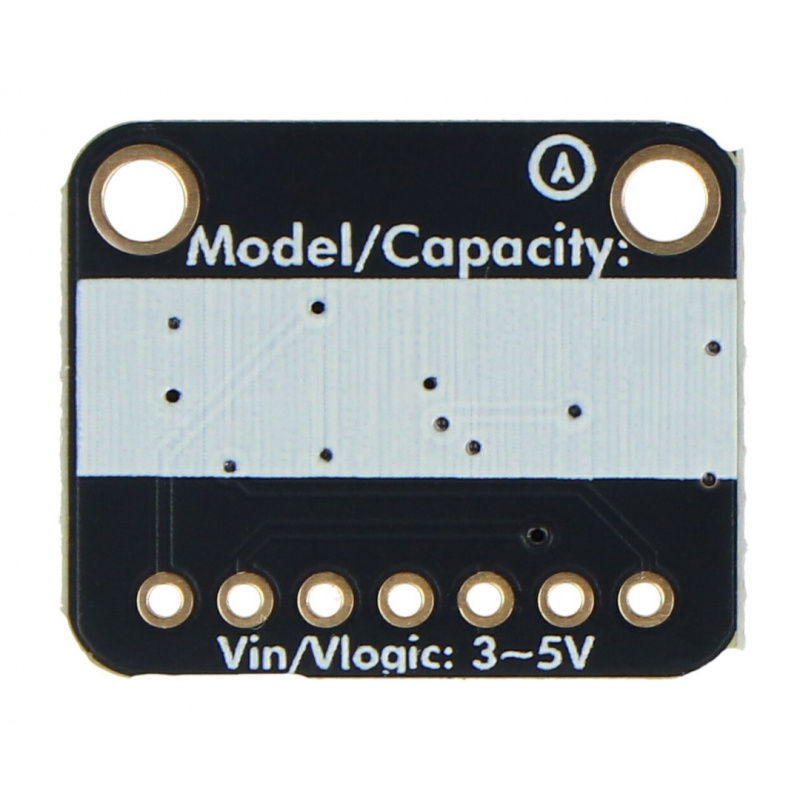

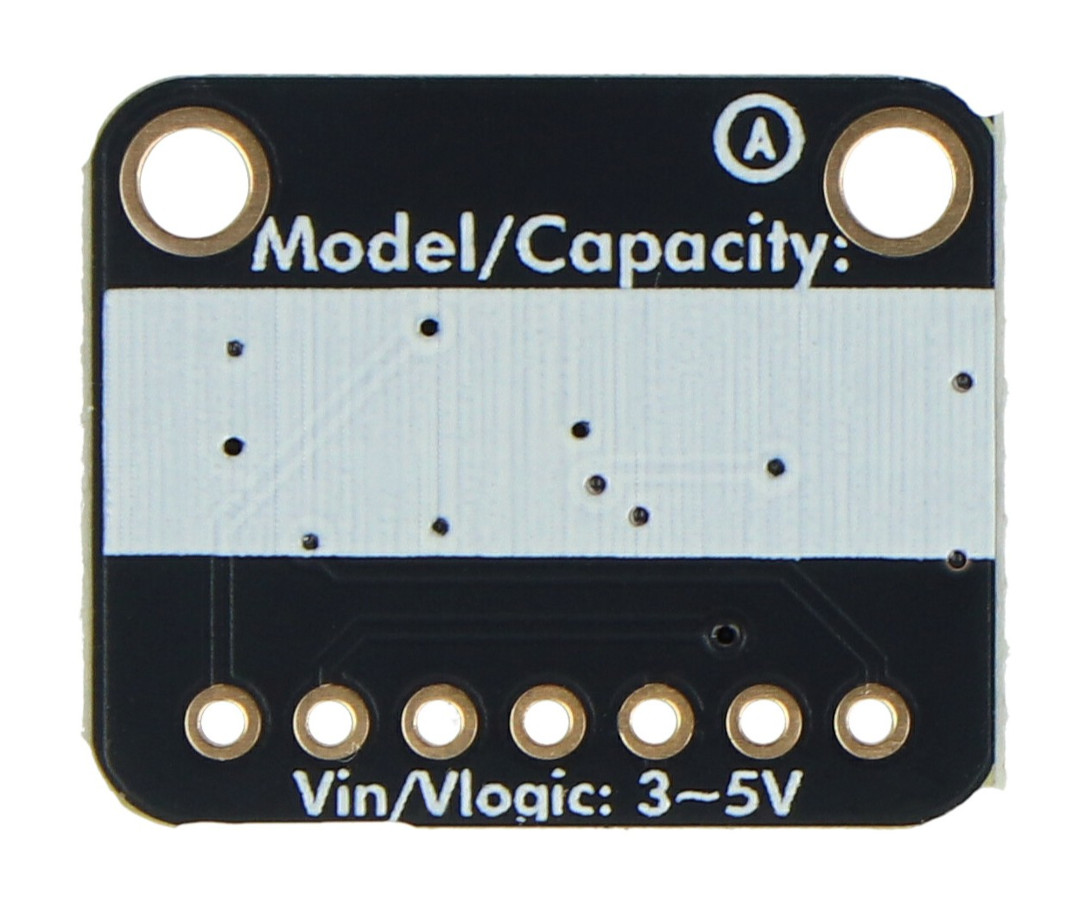

Modul podporuje napětí 3 V a 5 V.

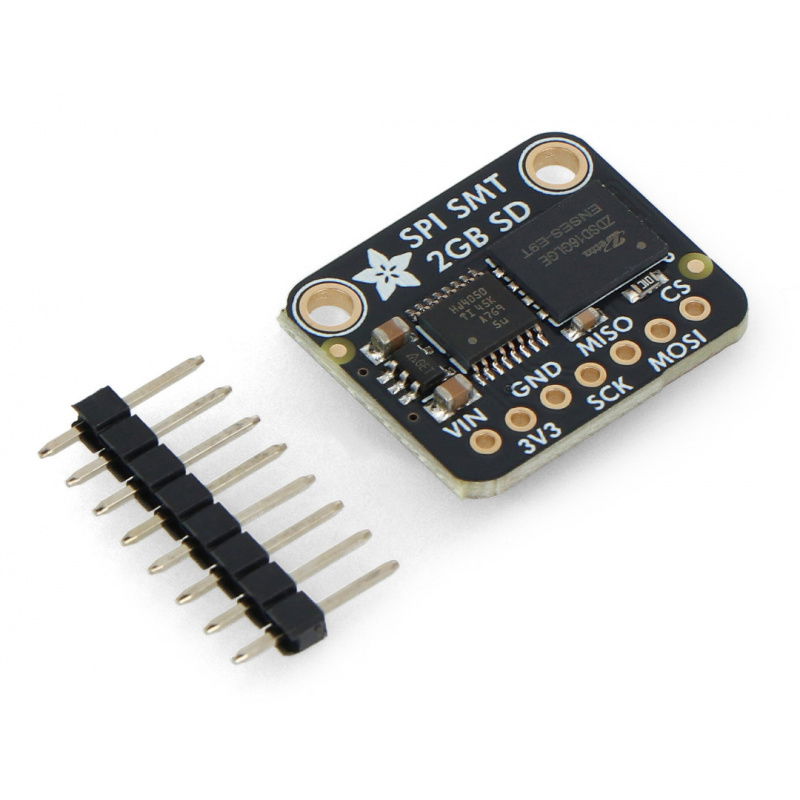

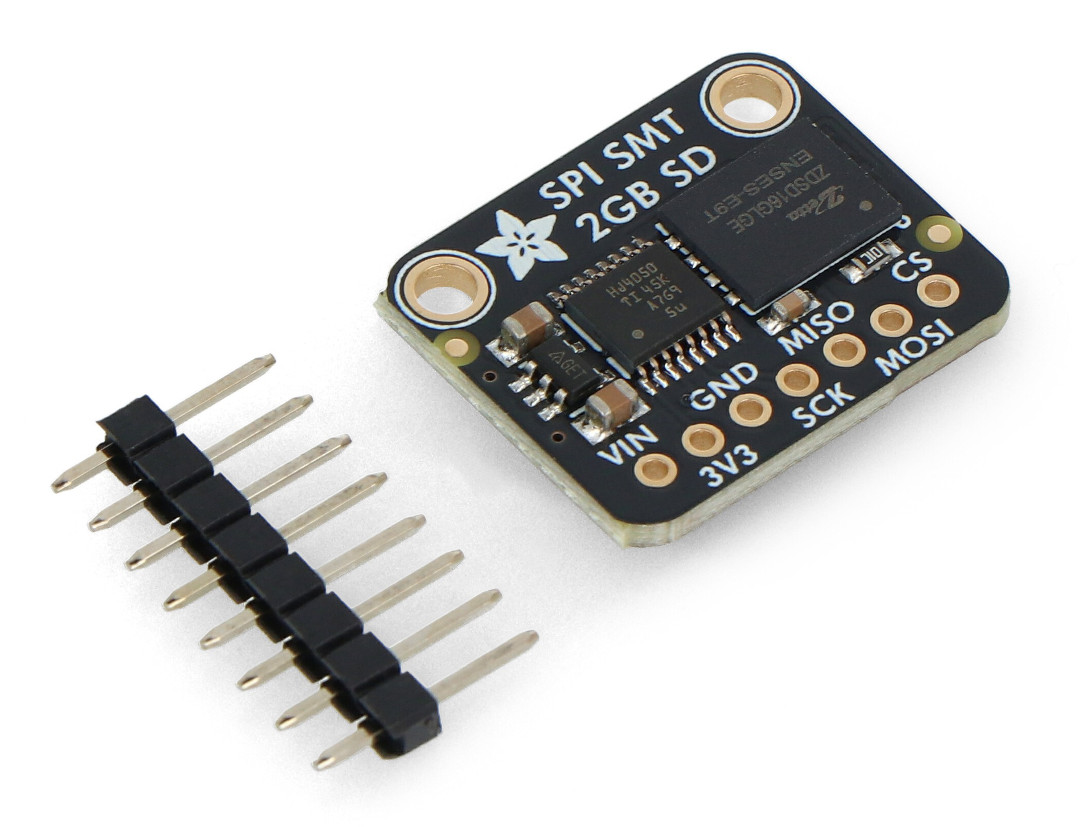

Prvky obsažené v sadě.
Technické specifikace modulu SPI Flash SD karty
- Typ: paměťový modul
- Typ paměti: NAND Flash
- Kapacita paměti: 2 GB (16 Gb)
- Komunikační rozhraní: SPI
- Podpora logického napětí: 3 V a 5 V
- Taktovací frekvence SPI: až 50 MHz
- Třída rychlosti zápisu: 8
- Formát souborového systému: FAT (předformátovaný)
- Bezpečnostní mechanismy: ECC, vyrovnávání opotřebení
- Provozní teplotní rozsah: -25 °C až 85 °C
- Rozsah skladovacích teplot: -40 °C až 150 °C
Obsah sady
- 1x modul paměťové karty Adafruit SPI Flash SD - XTSD 2GB
- 1x 1x 7pinový konektor se zlatými piny pro samopájení
