Popis produktu: Grove - čtyřkanálový plynový senzor - Seeedstudio 101020820

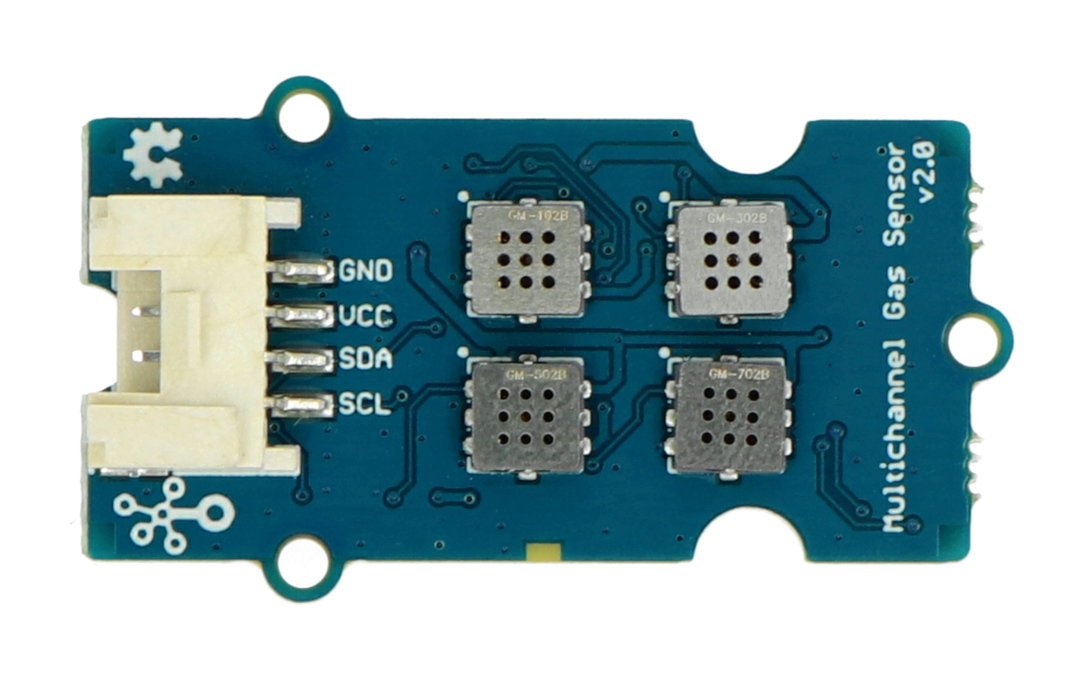

Deska se čtyřmi nezávislými senzory plynů: GM-102B, GM-302B, GM-502B, GM-702B , které dokážou detekovat různé plyny jako: oxid uhelnatý, oxid dusičitý, ethylalkohol, organické těkavé sloučeniny atd. Použité senzory byly založené na technologii MEMS. Komunikuje přes rozhraní I2C. Modul je napájen napětím od 3,3 V do 5 V. Použitý konektor Grove usnadňuje spojení sBase Shield .

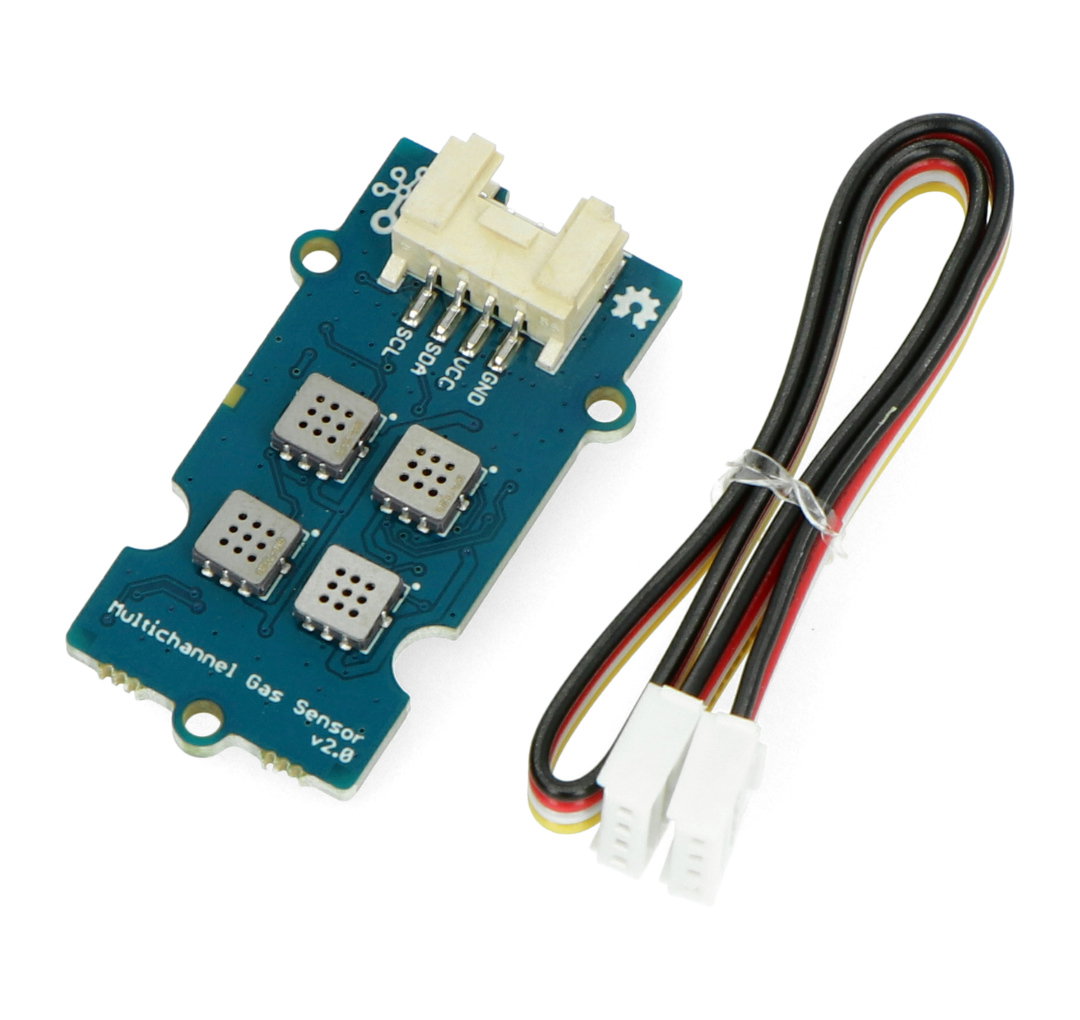

Senzor plynu s kabelem Grove.
|
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku pro Arduino . |
Připojení modulu snímače plynu
Modul komunikuje přes rozhraní I2C. Konektor Grove usnadňuje připojení modulu k základní desceBase Shield.
| Kolík | Popis |
|---|---|
| GND | Hmotnost systému. |
| VCC | Napájecí napětí od 3,3 V do 5 V. |
| SDA | Datová linka sběrnice I2C. |
| SCL | Hodinová linka sběrnice I2C. |
Specifikace senzoru plynu
- Napájecí napětí: od 3,3 V do 5 V.
- Rozhraní: I2C
- Adresa rozhraní I2C: 0x55
- Použité senzory: GM-102B, GM-302B, GM-502B, GM-702B
- Čip: STM32F030
- Rozměry: 42 x 24 mm
Sada obsahuje
- Senzor plynu Grove
- Grove kabel
