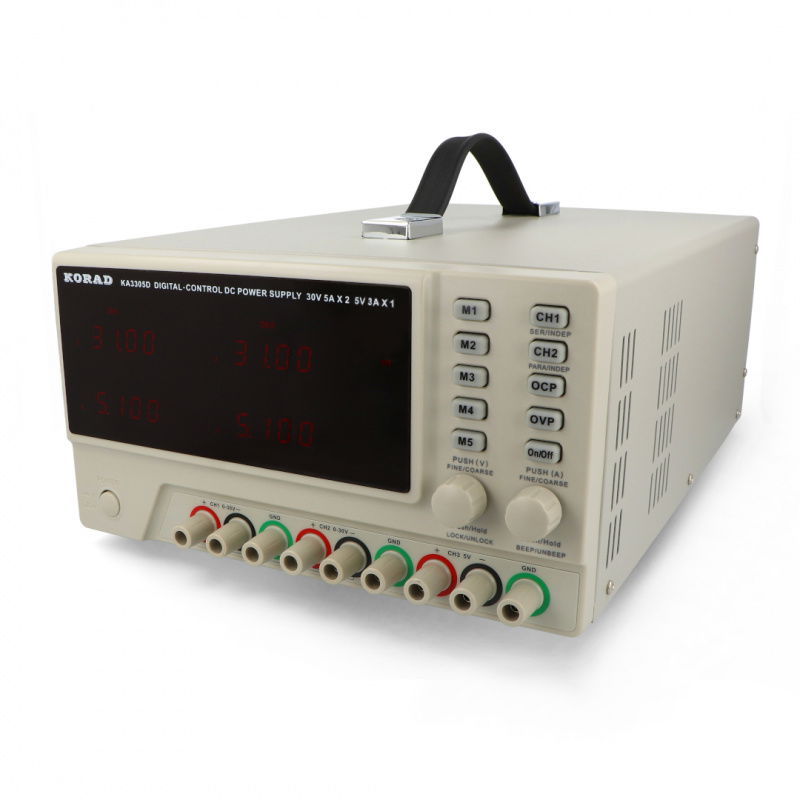

Popis produktu: Napájecí zdroj 3v1 Korad KA3305D 2x 0-30V/0-5A + 1x 5V/3A
KA3305D je trojitě stabilizovaný laboratorní zdroj s programovatelnou pamětí a plynulou regulací napětí v rozsahu 2x od 0 do 30 V a proudu v rozsahu od 0 do 5 A a jedním výstupem 5 V / 3 A.
Specifikace napájecího zdroje Korad KA3305D
- Rozsah napětí: 2 x 0 - 30 V
- Rozsah proudu: 2 x 0 - 5 A
- Další kanál: 5V/3A
- Nastavení parametrů
- Napětí: =< 0,01 % +5 mV
- Přesnost nastavení parametrů:
- Napětí: 10 mV
- Proud: 1 mA
- Zvlnění výstupního napětí
- Napětí: =< 2 mVrms
- Intenzita: =< 3 mArms
- Doba odezvy
- Nárůst napětí: =< 100 ms (10 % jmenovité zátěže)
- Pokles napětí: =< 100 ms (10 % jmenovité zátěže)
- Rozměry: 380 x 250 x 140 mm
- Hmotnost: 9,1 kg
Napájecí zdroj Korad KA3305D 3v1.

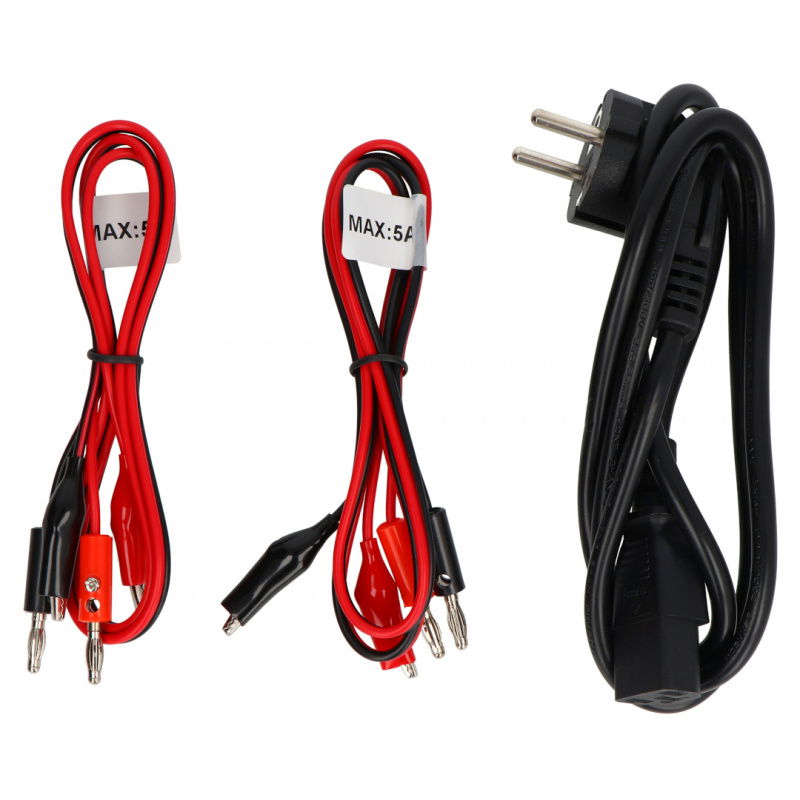

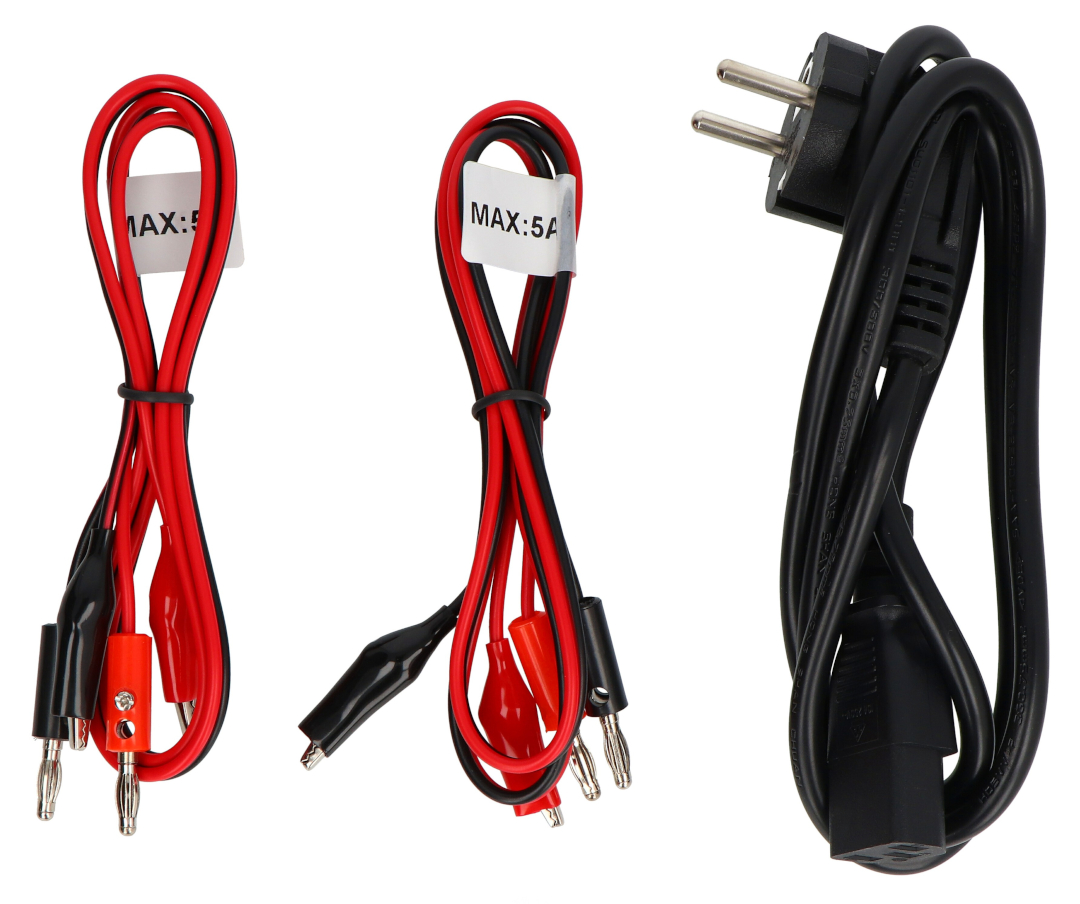

Napájecí zdroj je dodáván se dvěma sadami krokosvorek a napájecím kabelem.
Obsah sady:
- Laboratorní napájecí zdroj Korad KA3305D
- Napájecí kabel
- 2 x sada krokosvorek s nosností až 5 A
- Uživatelská příručka
Hlavní funkce napájecího zdroje:
- 2 kanály s parametry 0-30 V a 0-5 A
- 1 kanál s parametry 5 V a 3 A

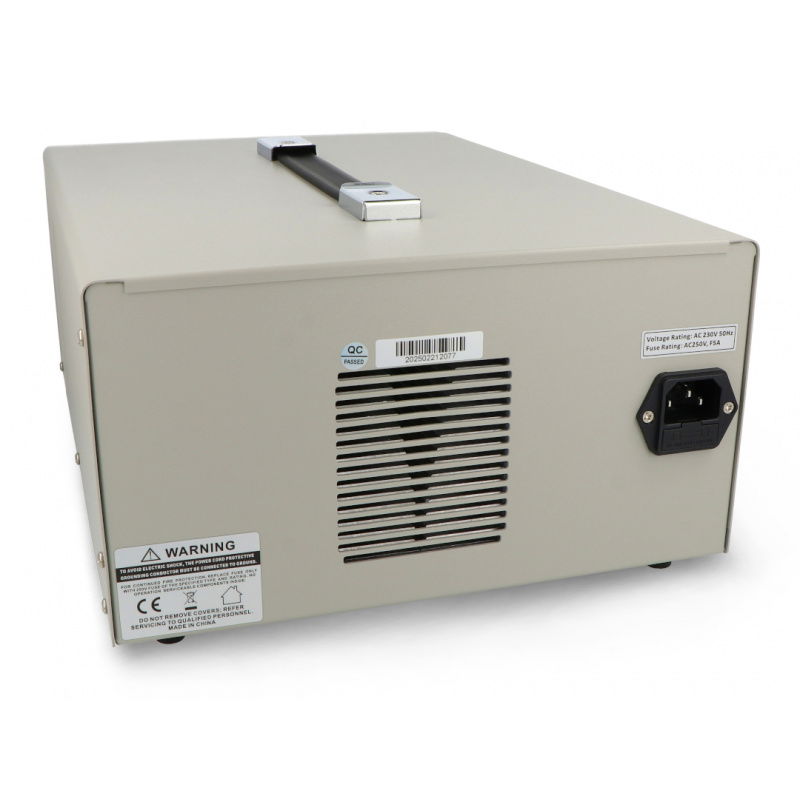

- Transformátorový design
- 5 pamětí pro ukládání proudu, napětí a provozních režimů na kanál
- Zámek s klíčem
- Zařízení může pracovat v následujících režimech:
- CV - konstantní výstupní napětí
- CC - konstantní zatěžovací proud
- Systém je vybaven ochranou proti zkratu a přetížení.
- Napájecí zdroj má 5 paměťových profilů pro ukládání proudu, napětí a provozních režimů.
- Informace zvukovým signálem
- Sériové zapojení (60V/5A)
- Paralelní zapojení (30V / 10A)
- Návrh napájecího zdroje na bázi transformátoru
- Má přesnost odečtu 10 mV / 1 mA
- Má dva typy zabezpečení:
- OVP (ochrana proti přepětí)
- OCP (ochrana proti přetížení).
Pokročilý napájecí zdroj pro náročné uživatele

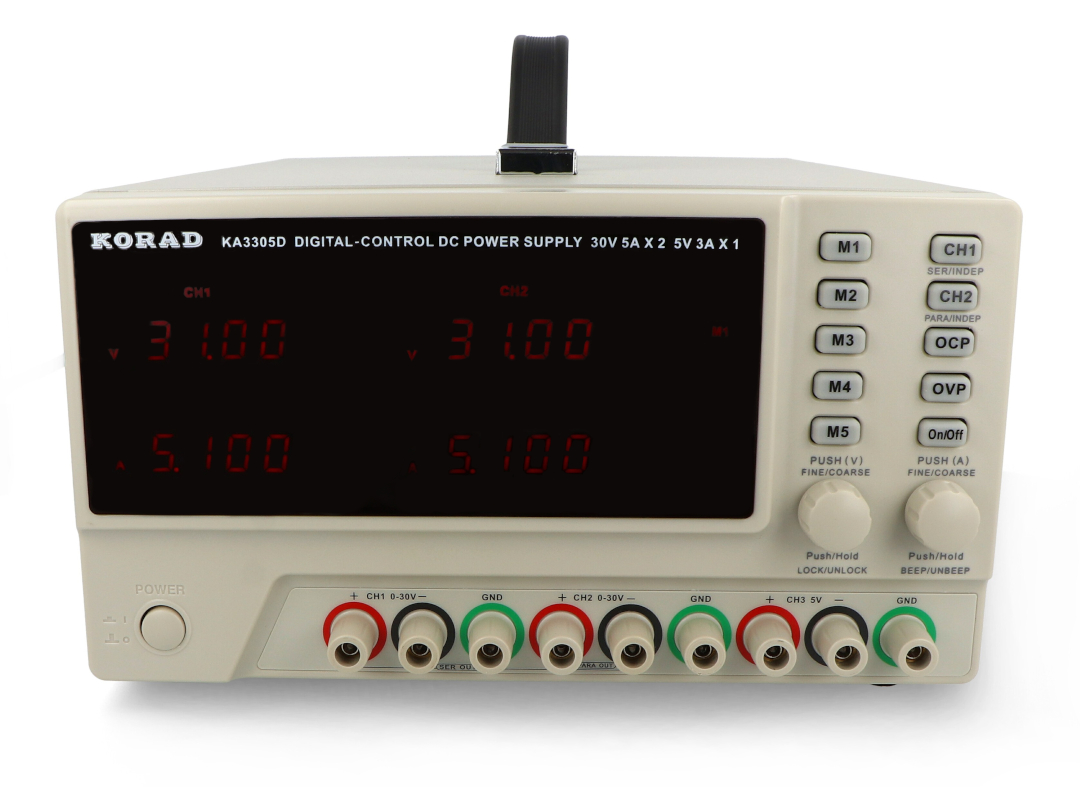

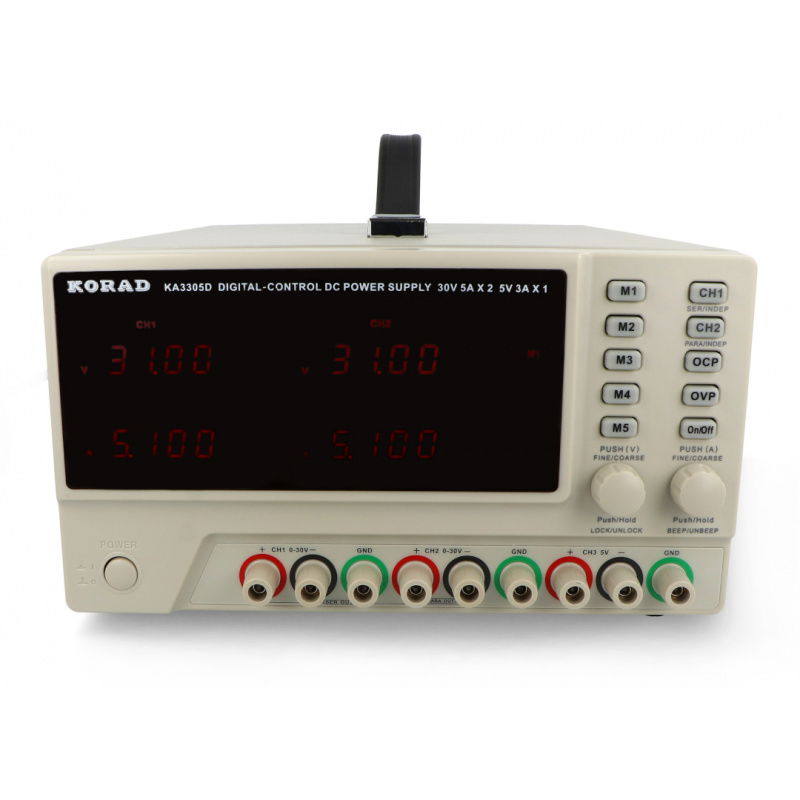

Napájecí zdroj Korad KA3305D 3 v 1 (2x 0-30V/0-5A + 1x 5V/3A) je trojitý laboratorní napájecí zdroj s digitálním programováním nejčastěji používaných nastavení. Dva knoflíky s tlačítky umožňují plynulé nastavení výstupních parametrů a přepínání mezi hrubým a jemným nastavením.
Desetitlačítková klávesnice umožňuje uložit až 5 nejužitečnějších sad nastavení a také umožňuje vybrat provozní režim hlavních výstupů (sériový, paralelní nebo nezávislý), povolit nebo zakázat funkce omezení proudu nebo napětí (OCP/OVP) a (de)aktivovat všechny výstupy současně jediným stisknutím tlačítka.
Funkce a parametry napájecího zdroje
Napájecí zdroj Korad KA3305D 3 v 1 má dva hlavní výstupy 0-30V/0-5A a jeden výstup s konstantním napětím 5V/3A (nenastavitelný). To umožňuje pohodlné napájení digitálních a analogových systémů s jedním zdrojem, aniž by bylo nutné obsazovat kterýkoli z hlavních výstupů – ty lze použít k napájení náročnějších komponent zařízení.
Sériové zapojení zdvojnásobuje maximální výstupní napětí (až 60 V při 5 A), zatímco paralelní provoz zdvojnásobuje povolené proudové zatížení (až 10 A při 30 V). Stejně jako ostatní laboratorní napájecí zdroje tohoto typu je i model KA3305D založen na síťovém transformátoru.
