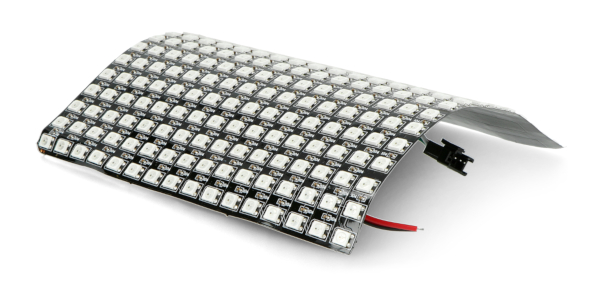

Flexibilní matice 16x16 - 256 LED RGB - WS2812B jednotlivě adresována

Použitý komunikační protokol umožňuje sériové připojení matic. K výstupnímu konektoru by měl být připojen další NeoMatrix, který připojuje 5V, GND a DOUT s DIN. Výrobce upozorňuje, že při použití čtyř a více matic nemusí RAM v systému Arduino Uno stačit. Je třeba také poznamenat, že každá následující matrice bude vyžadovat zvýšení účinnosti zdroje energie.

Zařízení má 3pinový konektor, který se skládá z následujících závěrů:

LED matice z pružného materiálu. Struktura matice se skládá z 256 RGB LED diod uspořádaných v uspořádání 16x16. Pro ovládání matice je nutné připojit zdroj napájecího napětí a řídicí signál z jednoho digitálního pinu mikrokontroléru nebo z desky Arduino. Maticový napájecí zdroj vyžaduje stabilizovaný napájecí zdroj nebo 5V baterii. Vzhledem k omezené proudové účinnosti pinů mikrokontroléru na desce Arduino výrobce doporučuje napájení matice pomocí samostatného stejnosměrného napájecího zdroje. Pomocí této matice můžeme zobrazit obrázky a animace více než 16 milionů různých barev.

Matice LED diod, postavená zcela samostatně v podmínkách domácí dílny, je velmi ambiciózní projekt, který může přinést uspokojení, ale také naučit hodně trpělivosti - zejména při spuštění prototypu se může něco pokazit. Z ekonomického a praktického hlediska je lepším řešením výběr hotové flexibilní LED matice, která je vyrobena podle nejnovější opakovatelné výrobní technologie. Kombinací 16x16 RGB LED matice do více maticových řetězců můžete vytvořit atraktivní vícebarevné osvětlení, které může fungovat jako vánoční dekorace, stejně jako prvek výzdoby fasády budovy.
