Popis produktu: RGB LED Matrix Driver - modul s RGB LED matricí 117 diod - IS31FL3741 - STEMMA QT / Qwiic - Adafruit 5201
Modul s LED maticí sestávající ze 117 RGB LED uspořádaných v systému 13 sloupců a 9 řad . Každá LED je 2 x 2 mm se vzdáleností 3 mm mezi nimi. Modul byl vybaven ovladačem IS31FL3741 využívajícím sběrnici I2C pro komunikaci s modulem řadiče - Arduino nebo Raspberry Pi. Používá se při realizaci projektů, kde hlavní roli hraje vizuální efekt. Možnosti designu jsou prakticky nekonečné.
Produkt je kompatibilní s Arduino a Raspberry Pi!
Podrobná uživatelská příručka je k dispozici na webu výrobce – podívejte se!
Propojení matrice s deskou Metro pomocí konektorů STEMMA QT.
Deska Metro není součástí sady, lze ji samostatně zakoupit v naší prodejně.
Popis pinoutu
Modul je napájen napětím od 3,3 V do 5 V. Komunikuje přes rozhraní I2C, je kompatibilní s Raspberry Pi a Arduino. K propojení matice s hlavním modulem lze použít konektory STEMMA QT / Qwiic nebo pájecí plošky, ke kterým by měly být připájeny konektory Goldpin obsažené v sadě.
- VIN - napájecí pin v rozsahu od 3,3V do 5V
- GND - zem systému
- Hodinová linka rozhraní SCL - I2C
- SDA - datová linka rozhraní I2C
Technická specifikace LED matice
- Barva LED: RGB
- Počet LED: 117 LED
- Distribuce: 13 sloupců a 9 řádků
- Vestavěný čip: IS31FL3741
- Komunikační rozhraní: I2C sběrnice
- Adresa rozhraní:
- výchozí: 0x30
- konfigurovatelné: 0x31, 0x32, 0x33
- Napájecí napětí: od 3,3 V do 5 V
- Konektory: STEMMA QT / Qwiic / pájecí plošky
- Rozměry: 51,3 x 39 x 4,6 mm
- Hmotnost: 5,8 g

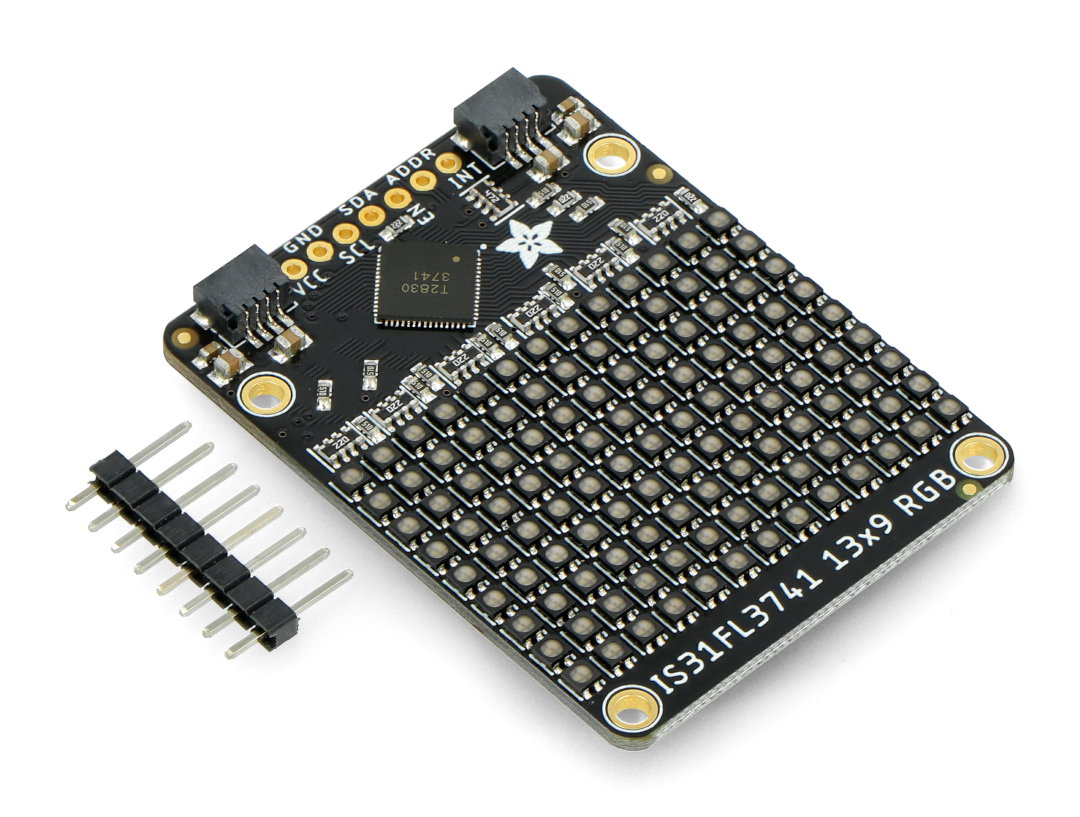

Obsah sady
- RGB LED Matrix Driver - modul s RGB LED maticí 117 diod - IS31FL3741 - STEMMA QT / Qwiic - Adafruit 5201 - 1 kus
- Proužek Goldpin 1x8 - rastr 2,54 mm - 1 kus
Sada obsahuje také zlatý proužek, který je vhodné připájet na místo pájecích plošek.
