Popis produktu: LCR metr - měřicí pinzeta pro SMD součástky - ZOYI ZT-MD1
ZOYI ZT-MD1 je přenosný LCR metr ve formě měřicí pinzety , který usnadňuje diagnostiku malých elektronických součástek, včetně SMD součástek. Přístroj automaticky identifikuje a měří odpor, kapacitu a indukčnost a také podporuje testování diod a kontinuity. Rozsah měření je 10 mΩ až 10 MΩ pro odpor, 1 pF až 20 mF pro kapacitu a 1 µH až 60 H pro indukčnost . Měřič umožňuje zvolit testovací frekvenci 100 Hz, 1 kHz nebo 10 kHz a testovací napětí 0,1 V, 0,3 V nebo 0,6 V. Jasný OLED displej zobrazuje výsledky měření a parametry a otočná orientace obrazovky usnadňuje odečítání během provozu. Vestavěná 3,7V Li-Po baterie s kapacitou 400 mAh se nabíjí přes port USB typu C.

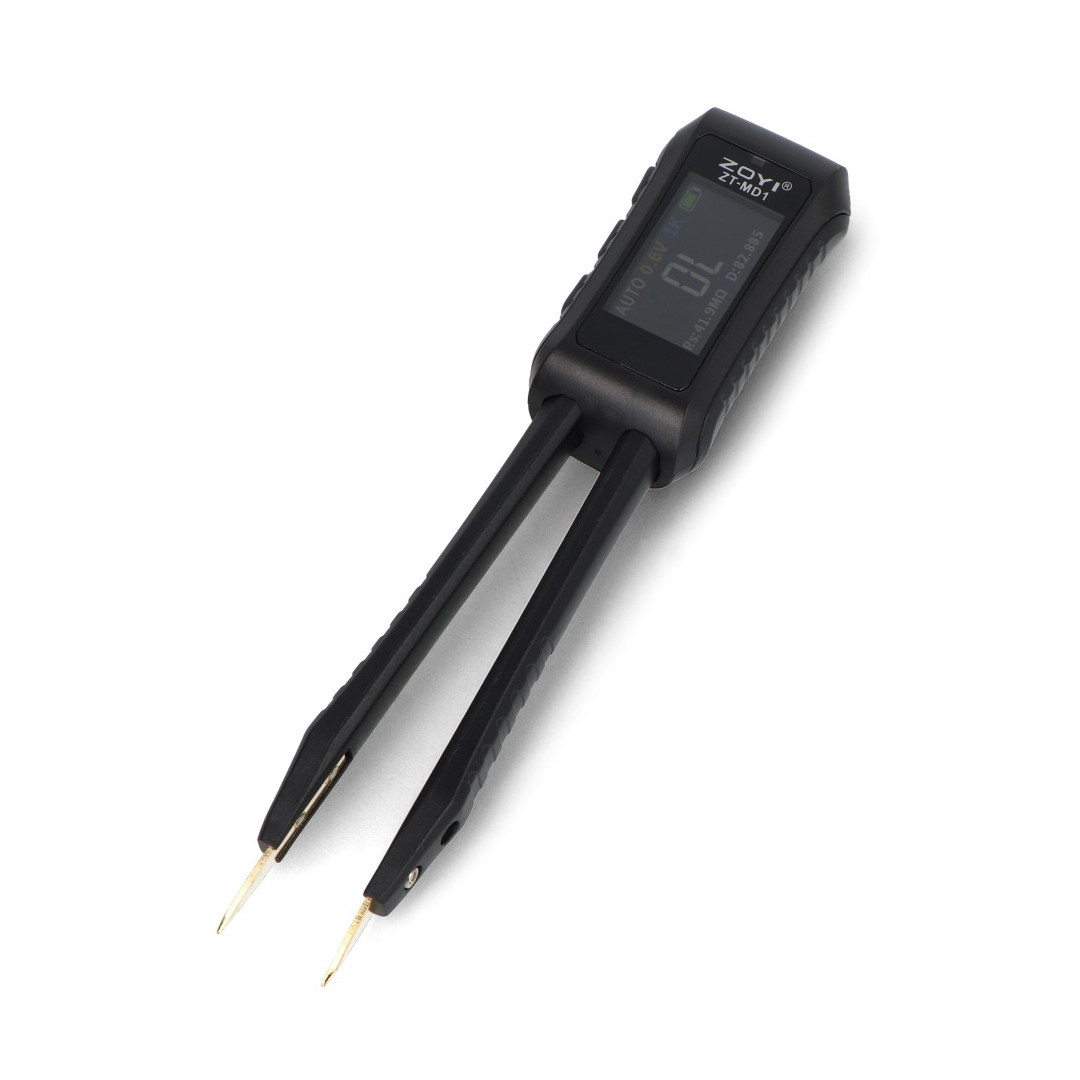

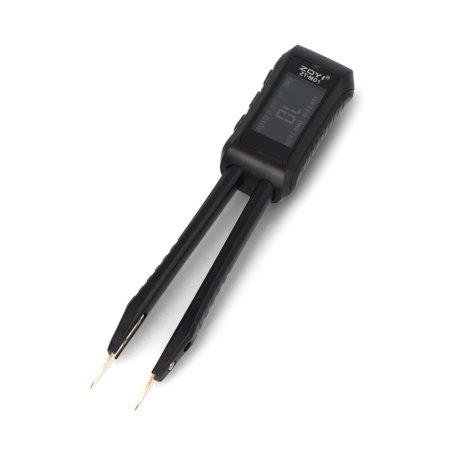

LCR metr - měřicí pinzeta pro SMD součástky - ZOYI ZT-MD1.

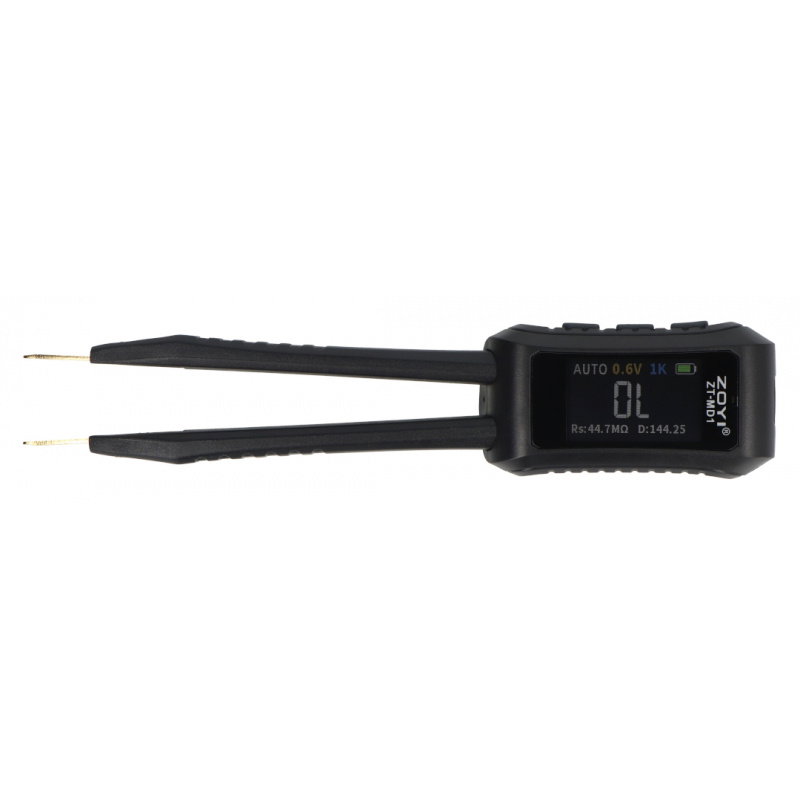

OLED displej přehledně zobrazuje výsledky měření.
Hlavní vlastnosti měřicí pinzety ZOYI ZT-MD1
- Pinzetová konstrukce : umožňuje pohodlné uchopení a přímé měření malých elektronických součástek, včetně SMD součástek
- Měření LCR : podporuje měření odporu, kapacity a indukčnosti
- Automatická identifikace : Režim AUTO usnadňuje rozpoznávání a měření základních prvků RLC
- Široké rozsahy měření : odpor od 10 mΩ do 10 MΩ, kapacita od 1 pF do 20 mF a indukčnost od 1 µH do 60 H ve specializovaných měřicích režimech
- Nastavitelná testovací frekvence : volitelně 100 Hz, 1 kHz nebo 10 kHz
- Nastavitelné měřicí napětí : dostupné hodnoty: 0,1 V, 0,3 V a 0,6 V
- Další parametry LCR : zařízení zobrazuje parametry L, C, R, D, Q, Rs, Z a X
- Test diod a kontinuity : Další režimy rozšiřují diagnostické možnosti měřicího přístroje.
- Barevný OLED displej : poskytuje jasné zobrazení naměřených hodnot a nastavení
- Změna orientace obrazovky : možnost nastavit orientaci displeje vlevo nebo vpravo
- Uživatelská kalibrace : Podporuje kalibraci 0Ω až 10MΩ a OPEN, stejně jako obnovení továrního nastavení.
- Vyměnitelné měřicí hroty : pozlacené hroty pinzety lze vyměnit, pokud jsou opotřebované nebo poškozené
- Vestavěná baterie : 3,7 V Li-Pol baterie s kapacitou 400 mAh umožňuje mobilní provoz bez trvalého připojení k elektrické síti

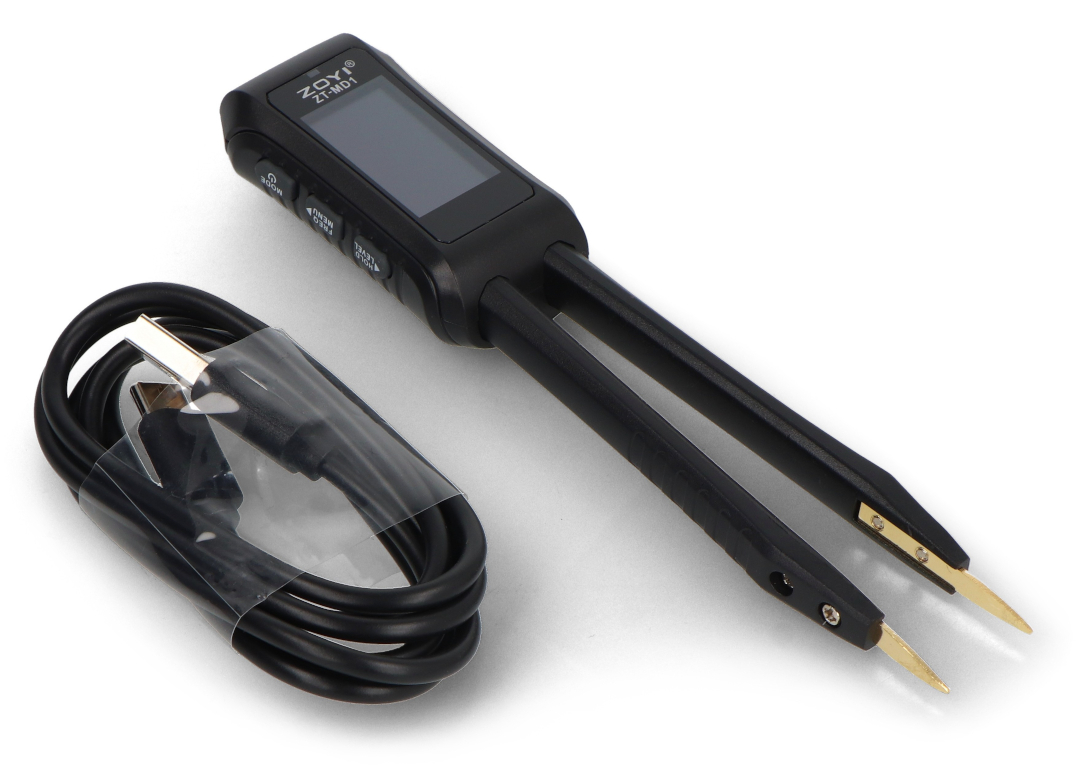

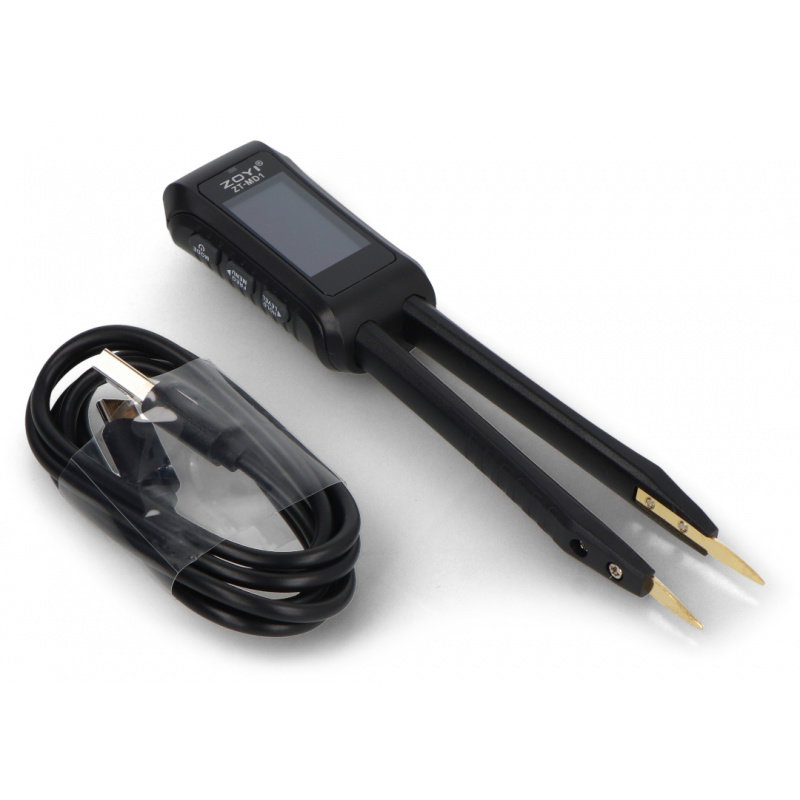

- USB typu C : konektor se používá k nabíjení baterie a komunikaci s počítačem během aktualizací softwaru
| Parametry měření ZOYI ZT-MD1 | |||||
|---|---|---|---|---|---|
| Funkce | Rozsah | Přesnost při 100 Hz | Přesnost při 1 kHz | Přesnost při 10 kHz | Měřicí rozsah |
| Odpor | od 1 MΩ do 10 MΩ | 5 % ± 5 | 5 % ± 5 | - | Automatický režim: 10 mΩ až 10 MΩ Režim odporu: 10 mΩ až 10 MΩ |
| od 1 kΩ do 1 MΩ | 1 % ± 5 | 0,5 % ± 5 | 1 % ± 5 | ||
| od 1 Ω do 1 kΩ | 1 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| od 10 mΩ do 1 Ω | 3 % ± 5 | 3 % ± 5 | 3 % ± 5 | ||
| Kapacita | od 1 mF do 20 mF | 5 % ± 5 | 5 % ± 5 | - | Automatický režim: 50 pF až 5 mF Režim kapacity: 1 pF až 20 mF |
| od 1 µF do 1 mF | 2 % ± 5 | 2 % ± 5 | 2 % ± 5 | ||
| od 1 nF do 1 µF | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| od 1 pF do 1 nF | - | 5 % ± 5 | 5 % ± 5 | ||
| Indukčnost | od 1 hodiny do 60 hodin | 5 % ± 5 | 5 % ± 5 | - | Automatický režim: od 5 µH do 60 H Režim indukčnosti: 1 µH až 60 H |
| od 1 mH do 1 H | 2 % ± 5 | 2 % ± 5 | 2 % ± 5 | ||
| od 10 µH do 1 mH | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | ||
| od 1 µH do 10 µH | - | 5 % ± 5 | 5 % ± 5 | ||
| Parametry | L, C, R, D, Q, Rs, Z, X | ||||
| Režimy | automatický, odpor, kapacita, indukčnost, test diod, test kontinuity | ||||
| Testovací frekvence | 100 Hz, 1 kHz, 10 kHz | ||||
| Měření napětí | 0,1 V, 0,3 V, 0,6 V | ||||
Technické specifikace měřiče ZOYI ZT-MD1
- Typ: Digitální pinzetový měřič LCR
- Displej: OLED
- Výběr rozsahu: automatický
- Obnovovací frekvence měření: 1 měření/s
- Funkce Hold: ano
- Režimy měření: AUTO, odpor, kapacita, indukčnost, dioda, kontinuita
- Rozsah měření odporu: 10 mΩ až 10 MΩ
- Rozsah měření kapacity: 1 pF až 20 mF
- Rozsah měření indukčnosti: 1 µH až 60 H
- Měření napětí diody v propustném směru: 0,1 V až 0,6 V, přibližná hodnota
- Testovací frekvence: 100 Hz, 1 kHz, 10 kHz
- Měřicí napětí: 0,1 V, 0,3 V, 0,6 V
- Podporované parametry: L, C, R, D, Q, Rs, Z, X
- Kalibrace: 0 Ω až 10 MΩ a OTEVŘENO
- Obnovení továrního nastavení: ano
- Aktualizace softwaru: ano, přes USB typu C
- Orientace obrazovky: vlevo nebo vpravo
- Ovládání hlasitosti: 0 % až 100 %
- Nastavení jasu podsvícení: od 10 % do 100 %
- Automatické vypnutí: vypnuto nebo od 5 do 120 minut
- Indikace slabé baterie: ano
- Baterie: Li-Pol 3,7 V, 400 mAh
- Nabíjení: USB typu C, 5V
- Materiál pouzdra: ABS
- Provozní teplota: 0 °C až 40 °C
- Provozní vlhkost: méně než 75 %
- Skladovací teplota: -20 °C až 60 °C
- Skladovací vlhkost: méně než 80 %
- Rozměry: 146 × 30 × 18 mm
- Hmotnost: 37 g

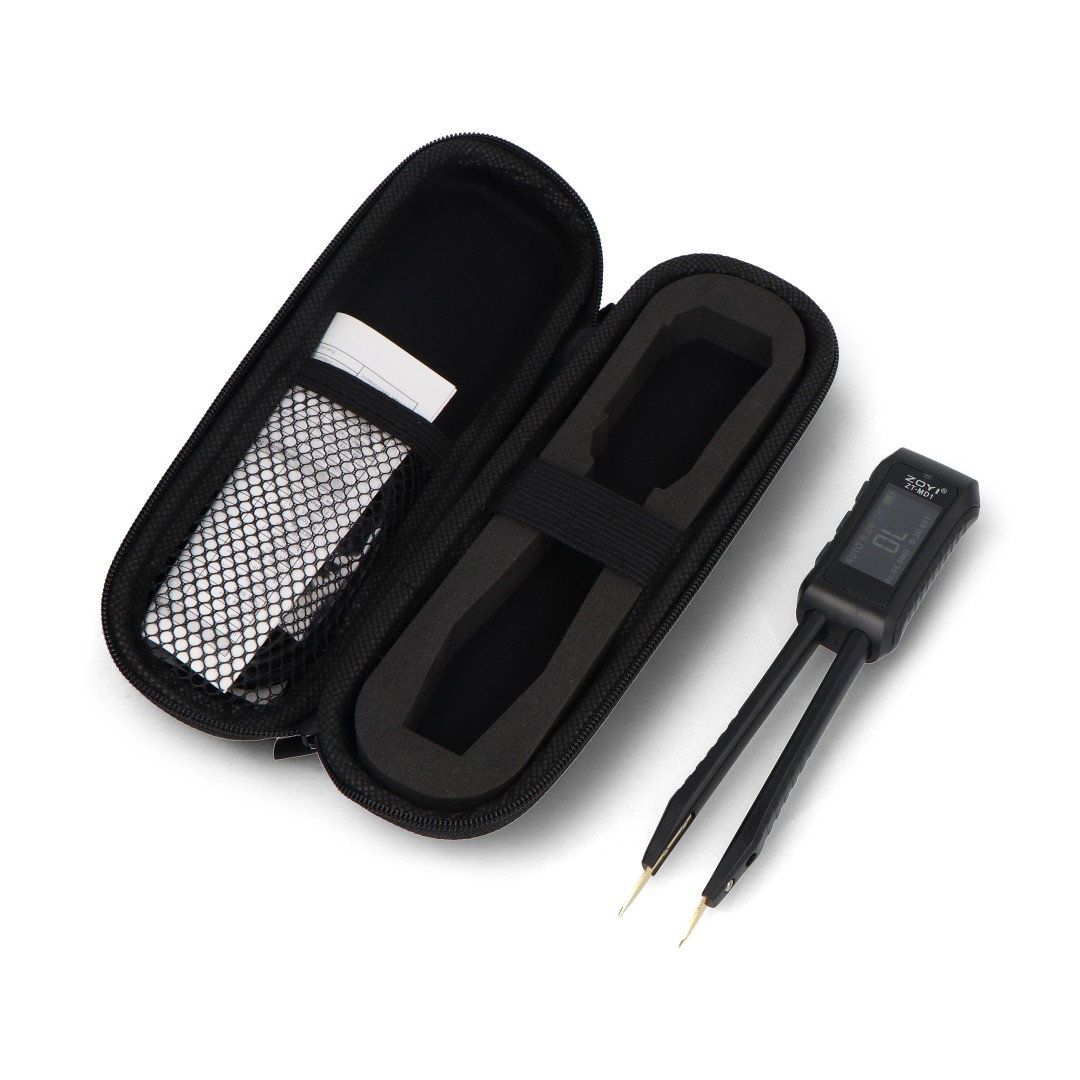

Měřič je dodáván s pouzdrem, které umožňuje pohodlnou přepravu.
