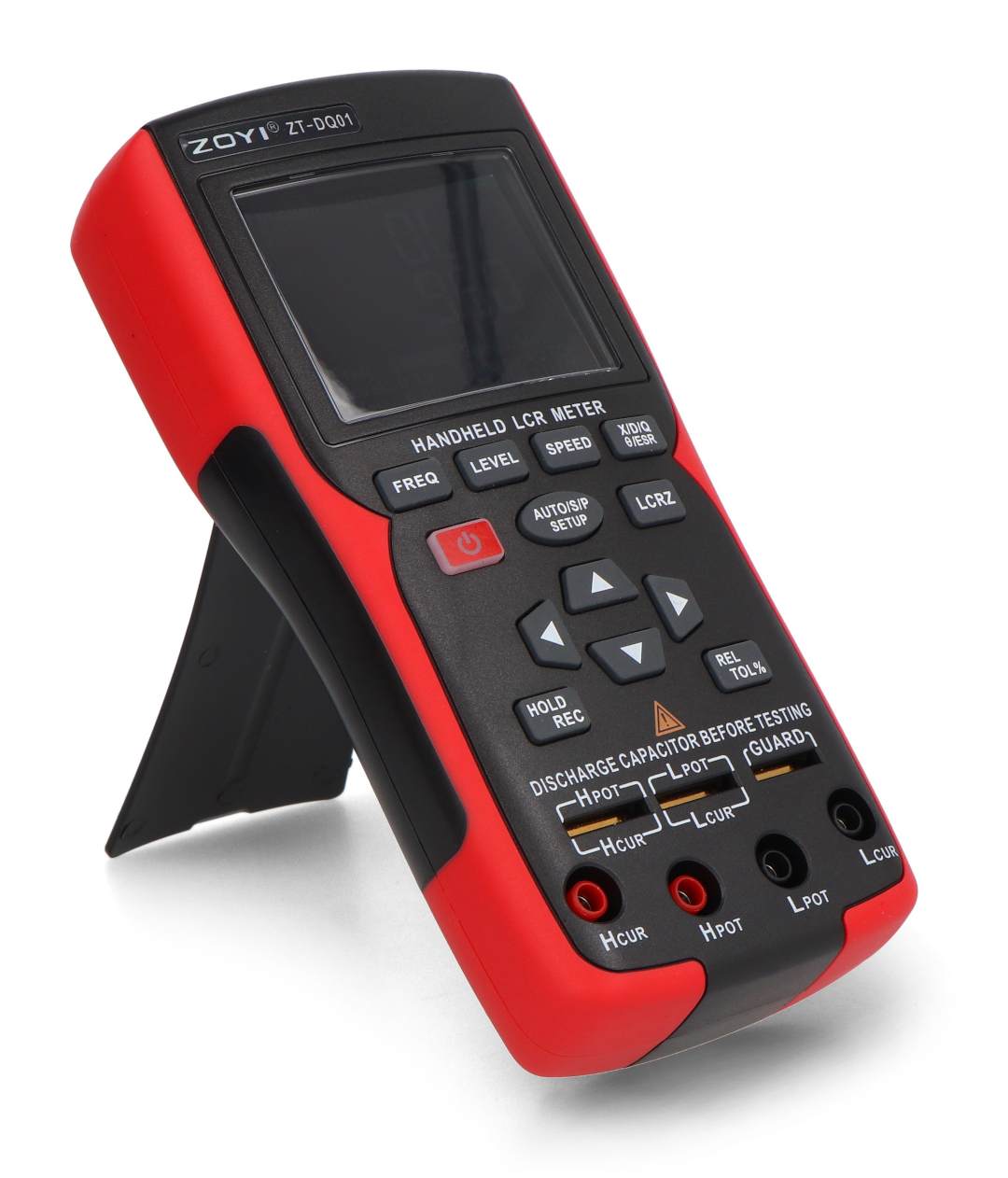

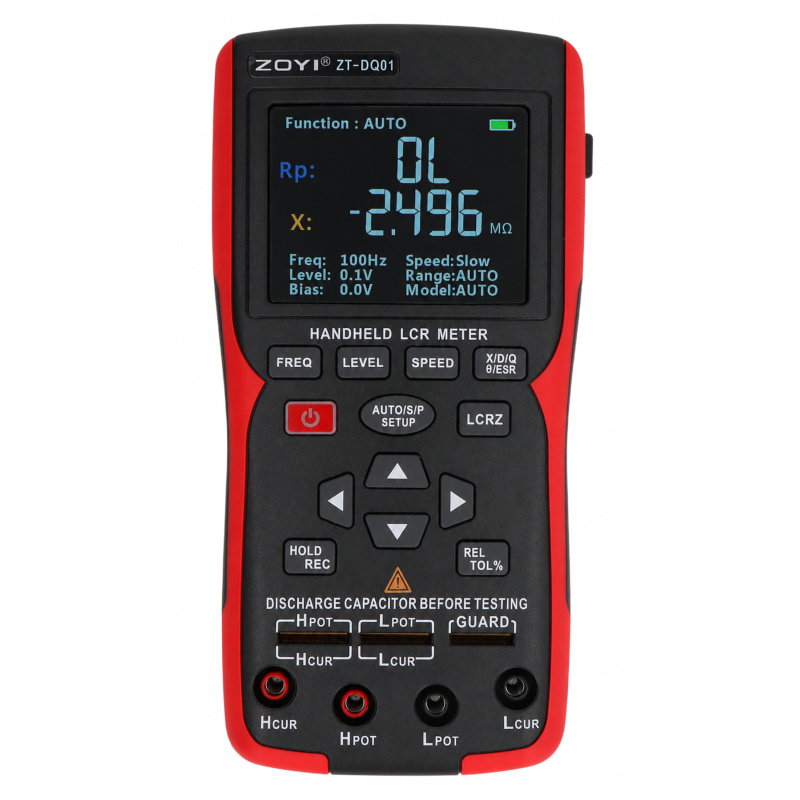

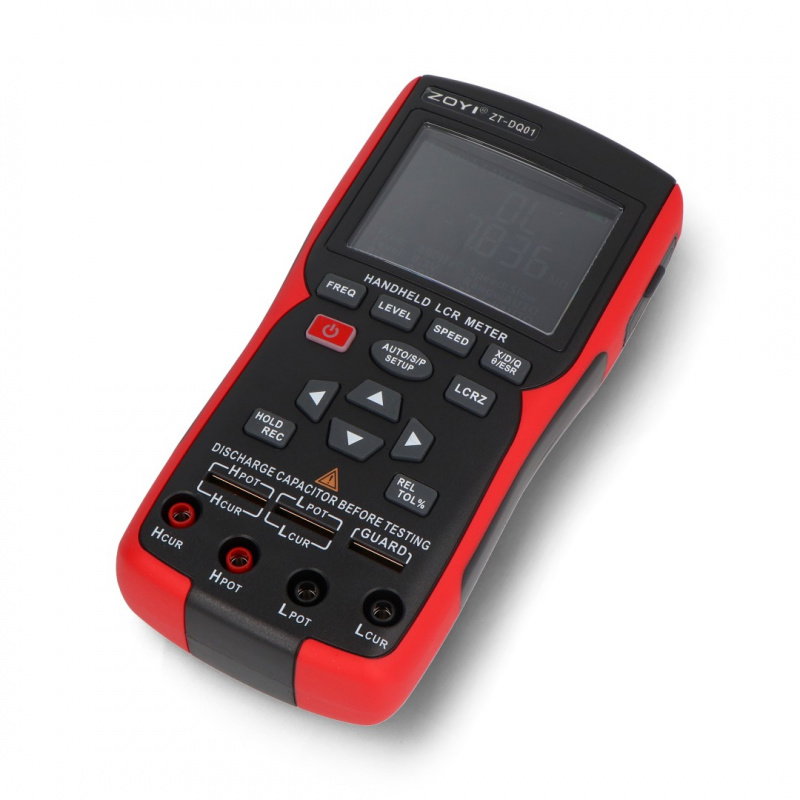

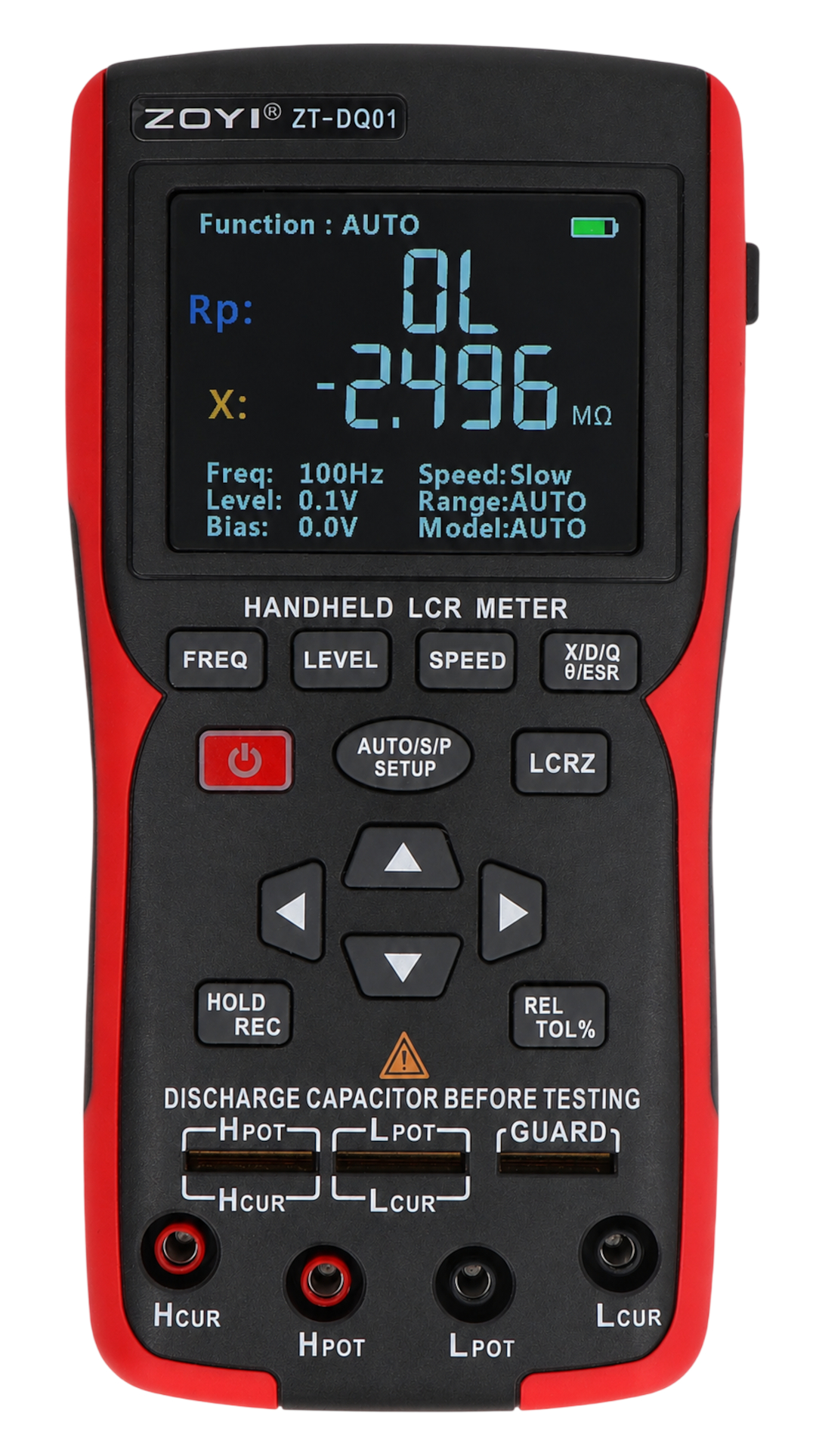

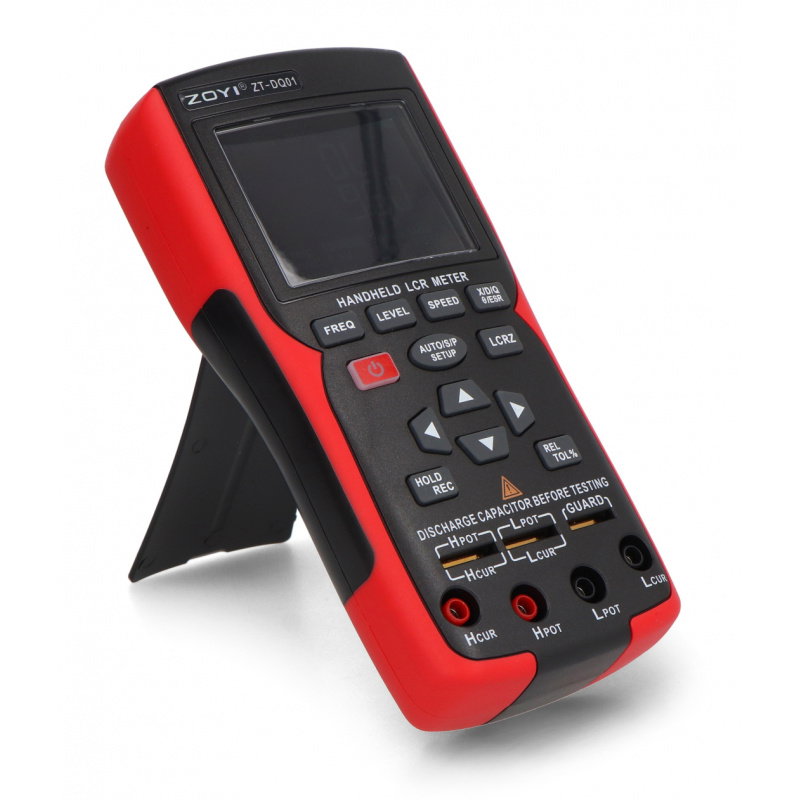

ZT-DQ01 Handheld High-Precision LCR Meter
ZOYI ZT-DQ01 je přesný ruční LCR metr určený pro měření odporu, kapacity, indukčnosti a impedance . Podporuje 4vodičové měření Kelvina , pět testovacích frekvencí od 100 Hz do 100 kHz a parametry L, C, R, Z, X, D, Q, θ a ESR . Je vybaven 2,8" barevným TFT displejem, funkcí tolerance vyhovuje/nevyhovuje, pamětí výsledků a baterií s kapacitou 2000 mAh.
Cenu se nepodařilo načíst.
Katalogová cena
Vaše cena
Cena bez DPH:
Akční cenu nelze kombinovat se slevami za množství.
Cena:
Základní cena:
Do konce akce zbývá:
Popis produktu: LCR metr s měřením ESR - 100 kHz - ZOYI ZT-DQ01
ZOYI ZT-DQ01 je ruční, přesný LCR měřič určený pro testování rezistorů , kondenzátorů , induktorů a dalších pasivních součástek. Přístroj měří základní parametry L, C, R a Z , stejně jako další parametry X, D, Q, θ a ESR . Čtyřvodičový Kelvinův měřicí systém snižuje vliv odporu vodičů a kontaktů, což je obzvláště důležité při měření součástek s nízkým odporem. Měřič nabízí pět testovacích frekvencí od 100 Hz do 100 kHz , tři úrovně testovacího napětí a nastavitelnou rychlost měření. Výsledky se zobrazují na přehledném 2,8" barevném TFT displeji s rozlišením 320 x 240 pixelů.
LCR metr s měřením ESR - 100 kHz - ZOYI ZT-DQ01.
Měřič ZT-DQ01 je přenosný, přesný LCR můstek určený k měření odporu, kapacity, indukčnosti a impedance.
Hlavní vlastnosti digitálního mostu ZOYI ZT-DQ01
- Měření LCR : umožňuje měřit indukčnost, kapacitu, odpor a impedanci
- 4vodičové měření Kelvina : zvyšuje přesnost měření snížením vlivu odporu vodičů a spojů
- Základní parametry : L, C, R a Z
- Další parametry : X, D, Q, θ a ESR
- Pět měřicích frekvencí : 100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz
- Tři testovací úrovně : 0,1 V, 0,3 V a 0,6 V
- Nastavitelná rychlost měření : pomalý, střední a rychlý režim
- Automatické rozpoznávání součástek : usnadňuje provádění základních měření součástek RLC
- Sériový a paralelní režim : Umožňuje přiřazení náhradního modelu k testovanému prvku
- Měření elektrolytických kondenzátorů : specializovaný režim ECAP a možnost měření ESR
- Funkce tolerance : automatické porovnání výsledku s nominální hodnotou a zobrazení zprávy PASS nebo FAIL
- Uchovávání a záznam dat : Možnost uchovat hodnoty a uložit výsledky měření
- Relativní měření REL : umožňuje resetovat referenční hodnotu
- Komunikace s počítačem : Konektor USB typu C umožňuje přenos dat a podporuje protokol SCPI
- Uživatelská kalibrace : možnost kalibrace měřiče a obnovení továrních dat
- Barevný TFT displej : úhlopříčka 2,8" a rozlišení 320 x 240 pixelů
- Napájení z baterie : vestavěná lithiová baterie s kapacitou 2000 mAh
- Automatické vypnutí : Můžete nastavit čas automatického vypnutí nebo funkci deaktivovat.
Přesnost měření ZOYI ZT-DQ01
| Typ měření | Rozsah | 100 Hz / 120 Hz | 1 kHz | 10 kHz | 100 kHz |
|---|---|---|---|---|---|
| Kapacita | od 1 mF do 100 mF | 5 % ± 5 | 5 % ± 5 | - | - |
| od 1 µF do 1 mF | 1 % ± 5 | 1 % ± 5 | - | - | |
| od 1 nF do 1 µF | 2 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | 1 % ± 5 | |
| od 1 pF do 1 nF | - | 1,5 % ± 5 | 2 % ± 5 | 2 % ± 5 | |
| Indukčnost | od 1 hodiny do 100 hodin | 3 % ± 5 | 3 % ± 5 | - | - |
| od 1 mH do 1 H | 0,5 % ± 5 | 0,5 % ± 5 | - | - | |
| od 10 µH do 1 mH | 3 % ± 5 | 0,5 % ± 5 | 0,5 % ± 5 | 1,5 % ± 5 | |
| od 1 µH do 10 µH | - | 3 % ± 5 | 3 % ± 5 | 4 % ± 5 | |
| Odpor | od 100 kΩ do 10 MΩ | 5 % ± 5 | 3 % ± 5 | - | - |
| od 1 kΩ do 100 kΩ | 0,4 % ± 5 | 0,3 % ± 5 | 0,3 % ± 5 | 0,5 % ± 5 | |
| od 1 Ω do 1 kΩ | 1,5 % ± 5 | 0,3 % ± 5 | 0,3 % ± 5 | 0,5 % ± 5 | |
| od 0,01 Ω do 1 Ω | 4 % ± 5 | 3 % ± 5 | 3 % ± 5 | 5 % ± 5 |
Technické specifikace měřiče ZOYI ZT-DQ01
- Typ: Ruční digitální LCR měřič
- Měřicí technika: 4vodičové měření Kelvina
- Displej: 2,8" barevný TFT
- Rozlišení displeje: 320 x 240 px
- Hlavní parametry měření: L, C, R, Z
- Další parametry: X, D, Q, θ, ESR
- Režimy měření: automatický, odpor, kapacita, indukčnost, impedance, elektrolytický kondenzátor
- Záložní režimy: sériový, paralelní, automatický
- Rozsah kapacity: až 100 000 µF
- Rozsah indukčnosti: až 100 H
- Rozsah odporu dle tabulky přesnosti: 0,01 Ω až 10 MΩ
- Nejvyšší deklarovaná přesnost: 0,3 %
- Testovací frekvence: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Úrovně testovacího napětí: 0,1 V, 0,3 V, 0,6 V
- Rychlost měření: 1 měření/s, 1 měření/2 s nebo 1 měření/4 s
- Výstupní impedance: 100 Ω
- Výběr rozsahu: automatický nebo manuální
- Manuální rozsahy: 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ
- Uchování dat: Ano
- Záznam výsledků: ano
- Relativní měření REL: ano
- Funkce tolerance: VYHOVUJE / NEVYHOVUJE
- Komunikace s počítačem: USB typu C, protokol SCPI
- Kalibrace: zkrat, přerušený obvod a hodnoty odporu od 10 mΩ do 10 MΩ
- Nastavení jasu: 25 %, 50 %, 75 %, 100 %
- Zvukový signál: zapnuto/vypnuto
- Automatické vypnutí: 15 min, 30 min, 45 min, 60 min nebo vypnuto
- Baterie: lithiová, 2000 mAh
- Nabíjení: USB typu C, 5V
- Deklarovaná pracovní doba: až 13 hodin
- Materiál pouzdra: ABS + TPE
- Provozní teplota: 0 °C až 40 °C
- Provozní vlhkost: méně než 75 %
- Skladovací teplota: -20 °C až 60 °C
- Skladovací vlhkost: méně než 80 %
- Rozměry: 177 × 89 × 40 mm
- Hmotnost: 345 g bez baterie

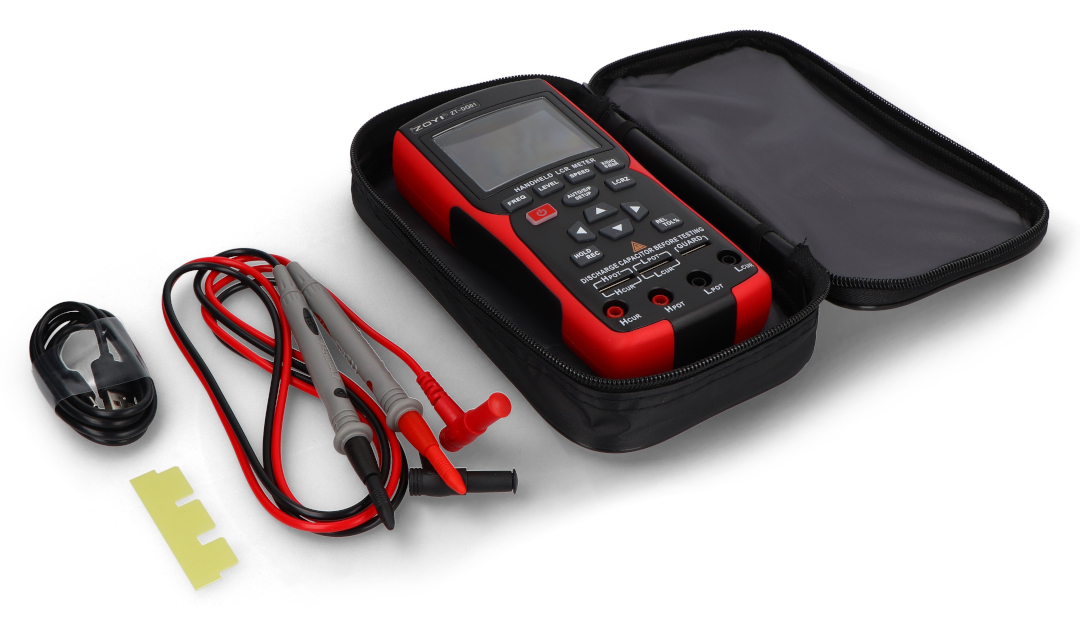

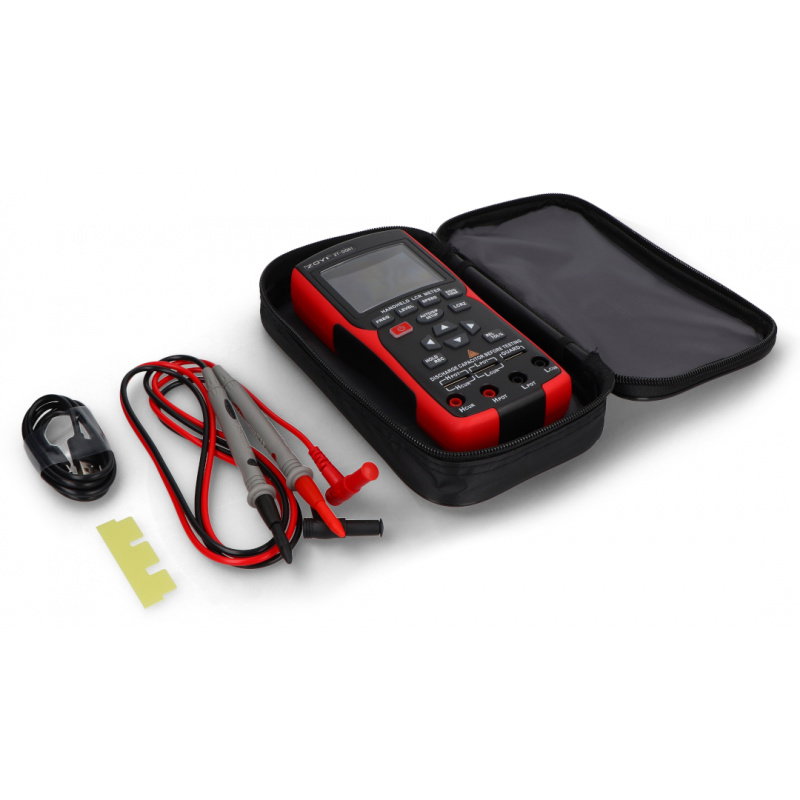

Obsah sady
- 1x LCR měřič ZOYI ZT-DQ01
- 1x Sada měřicích kabelů
- 1x Kalibrační deska pro zkrat patice
- 1x USB kabel
- 1x Pouzdro
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Měřič - stejnosměrné napětí | Ne |
| Měřič - tester diod | Ne |
| Měřič - tester baterie | Ano |
| Meter - frekvence | Ne |
| Měřič - střídavé napětí | Ne |
| Měřič - střídavý proud | Ne |
| Měřič - kapacita | Ano |
| Měřič - automatický rozsah | Ano |
| Měřič - stejnosměrný proud | Ne |
| Měřič - odpor | Ano |
| Měřič - tester tranzistoru | Ne |
| Meter - zvukový signál | Ano |
| Měřič - indukčnost | Ano |
| Měřič - podsvícení | Ano |
| Měřič - teplota | Ne |
| Meter - Data Hold | Ano |
| Šířka | 23 cm |
| Výška | 14 cm |
| Hloubka | 7 cm |
| Hmotnost | 0,608 kg |
