Popis produktu: Micro: IoT - rozšiřující deska pro BBC micro: bit IoT - ElecFreaks EF03426
Rozšiřující deska založená na IoT pro BBC micro: bit . Pro komunikaci s micro: bit využívá rozšiřující kartu WiFi ESP8266 a sériový port SPI / I2C. IO porty mají rozšíření Micro GVS bit, což umožňuje připojit k nim další komponenty (např. Diodová LED a serva ). Deska má vestavěný bzučák a hodiny RTC, které umožňují přesné měření času bez nutnosti připojení napájecího zdroje. Použitá technologie umožňuje přímé připojení OLED, BME280 a IIC .
|
Výrobce poskytuje uživatelskou příručku , která mimo jiné obsahuje pokyny ke kódování modulu a schéma uvádění jednotlivých prvků desky do provozu. |

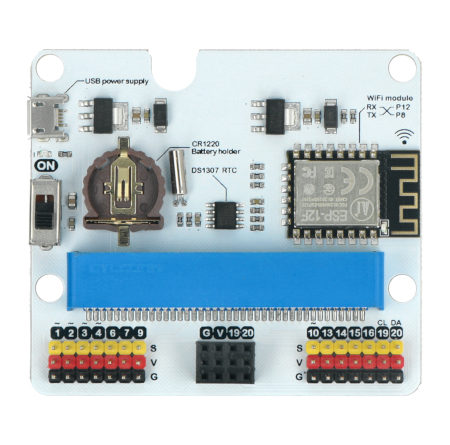

Rozšiřující deska pro micro: bit.

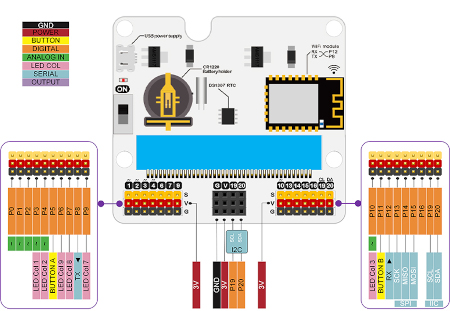

Popis jednotlivých pinů modulu.
Kolíky rozšiřovací desky
Podrobný popis nálezů lze najít na webových stránkách výrobce a v uživatelské příručce .
Technické specifikace
- Napájení DC: USB 5V
- Maximální proud: 800 mA
- Rozhraní: I2C / SPI
- Přímé připojení: OLED, BME280 a IIC
- Porty rozhraní I2C: 19, 20
- Porty rozhraní SPI: 14, 15
- WiFi modul: ESP 8266
- RTC modul: DS1307 RTC
- Typ baterie: CR1220
- Bzučák: pasivní
- Tloušťka desky plošných spojů: 1,5 mm
- Průměr díry: 2,4 mm
- Rozměry: 71 x 63 x 23 mm
- Hmotnost: 30 g
