Popis produktu: WP90 Servo PWM - digitální servo - Waveshare 24704
Digitální servo WP90 Waveshare je malé servo mikrotypu , které poskytuje působivý točivý moment 2,3 kg*cm při 6 V, rychlost naprázdno 0,1 s/60° při 6 V a široký rozsah otáčení 180° . Servo je řízeno metodou pulsně šířkové modulace PWM v rozsahu pulsů od 500 μs do 2500 μs. Zařízení nemá žádná mechanická omezení ohledně úhlu natočení, pracuje v širokém rozsahu napětí od 3 V do 8,4 V a má měděný převod. Vhodné pro použití v malých robotech , dálkově ovládaných modelech, pan a tilt systémech, kamerách atd. Sada obsahuje různá servo ramena - s jedním, dvěma, čtyřmi konci a kruhovým ramenem.
Výrobce také připravil podrobnou uživatelskou příručku , která práci se servem značně usnadňuje.

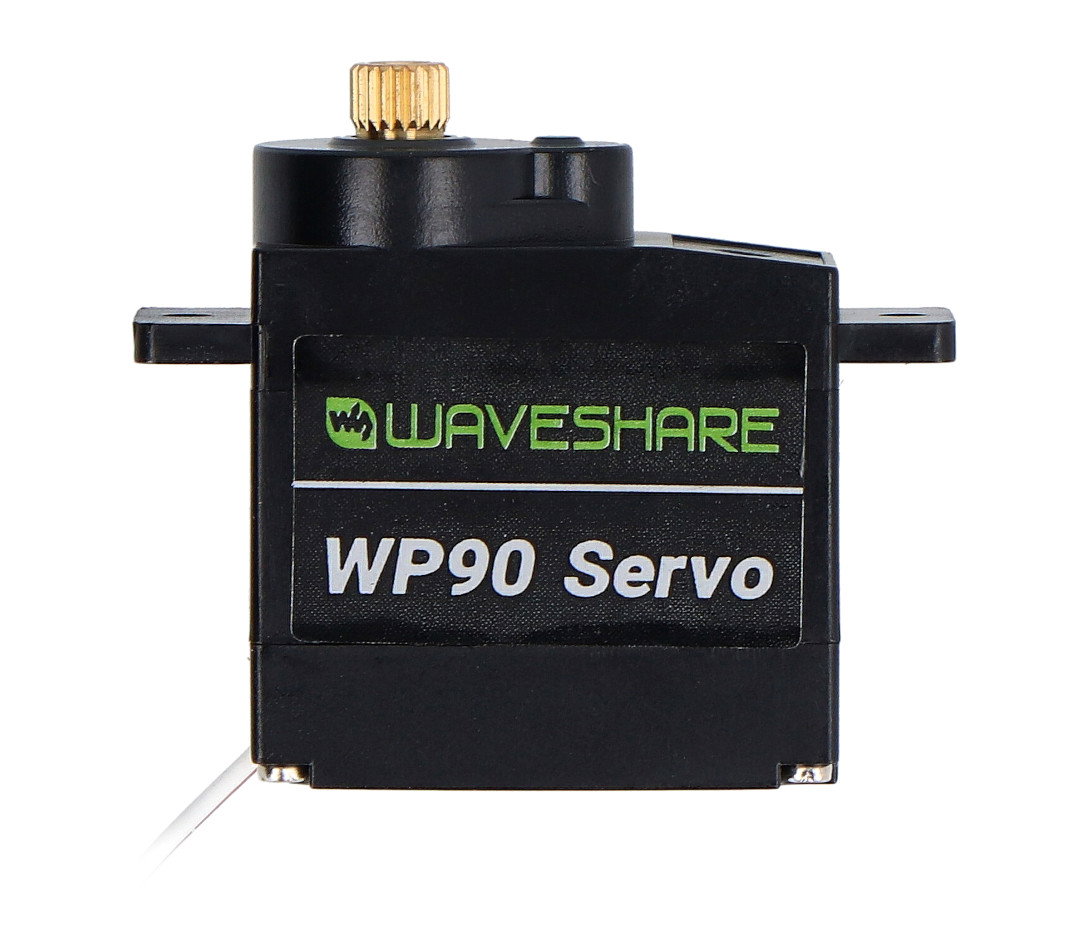

WP90 Servo PWM - digitální servo - Waveshare 24704.
Servo WP90 je řízeno pomocí pulzně šířkové modulace PWM.
Hlavní vlastnosti servo mechanismu
- Poskytuje vysoký točivý moment 2,3 kg*cm a rychlost otáčení 0,1 s/60° při 6 V
- Nabízí široký rozsah otáčení až 180° bez mechanických omezení úhlu natočení
- Je řízena pomocí pulzně šířkové modulace PWM
- Pracuje v rozsahu napětí od 3 V do 8,4 V
- Je kompatibilní se štítem Raspberry Pi , který může ovládat až 16 serv současně
- Má lehkou a kompaktní ABS konstrukci
- Dodává se s přídavnými rameny různých tvarů
Podívejte se také na další servomechanismy v naší nabídce!
Technické specifikace
- Typ zařízení: Digitální servo WP90
- Ovládání: PWM
- Rozsah otáčení: 180°
- Rozsah pulzů PWM: 500 μs až 2500 μs
- Napájecí napětí: 3V až 8,4V
- Rychlost naprázdno: 0,125 s/60° pro 4,8 V, 0,1 s/60° pro 6 V
- Točivý moment: 2,3 kg*cm pro 6V
- Točivý moment při zastaveném rotoru: 1,89 kg*cm pro 4,8 V, 2,3 kg*cm pro 6 V
- Odběr proudu bez zátěže: 120 mA pro 4,8 V, 150 mA pro 6 V
- Odběr proudu při zastaveném rotoru: 1 A
- Typ kodéru: potenciometr z uhlíkové fólie
- Konstantní točivý moment motoru KT: 2,3 kg*cm / A
- Rozměry: 23,2 x 12,1 x 25,5 mm
- Hmotnost: 13 g
Nastavte obsah
- Servo Waveshare WP90
- Servo ramena různých tvarů
- Montážní šrouby
Raspberry Pi štít ovládající serva není součástí sady.

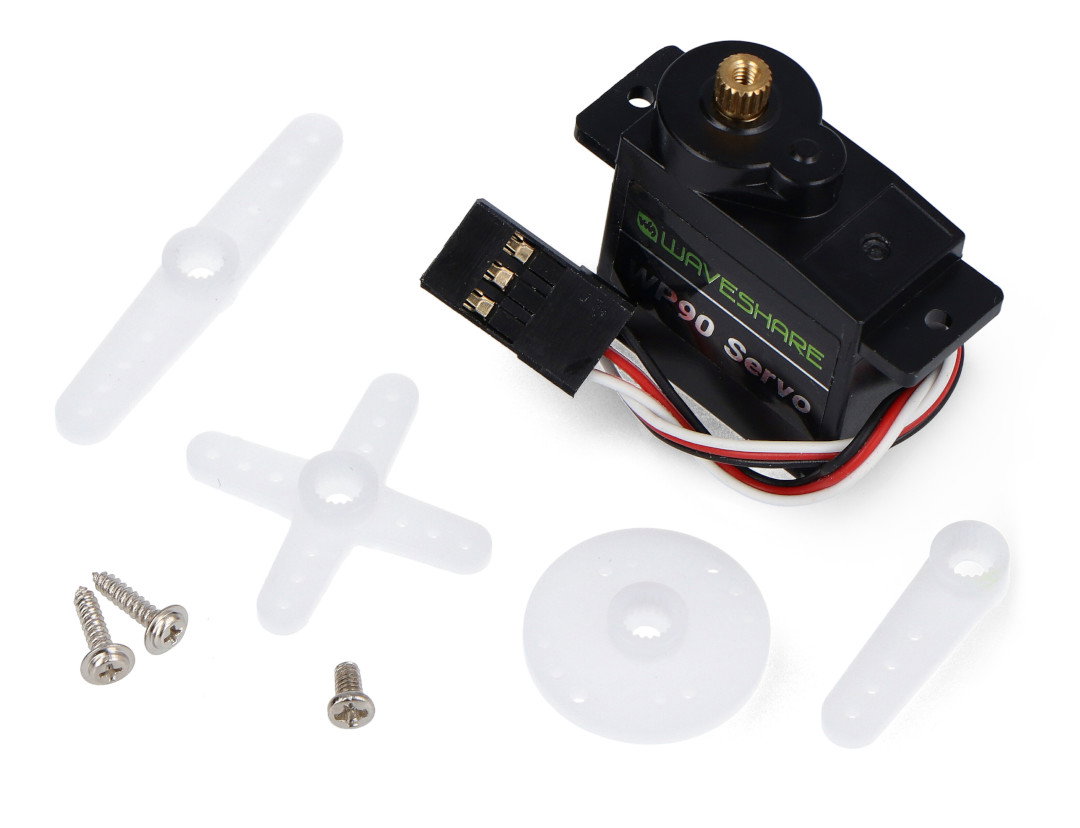

Prvky obsažené v sadě.
