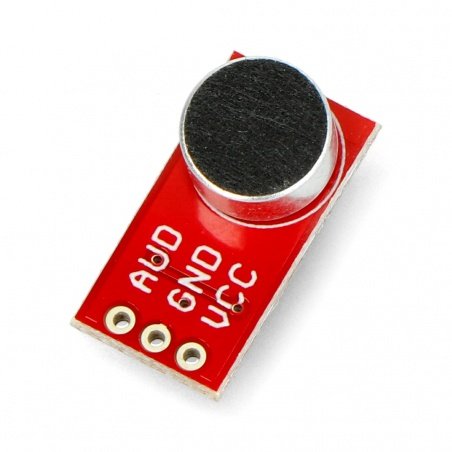

Popis produktu: Modul s elektretovým mikrofonem a zesilovačem OPA344 - SparkFun
Modul s elektretovým mikrofonem a operačním zesilovačem. Díky použitému operačnímu obvodu (OPA344) je napěťový signál přicházející z mikrofonu stokrát zesílen. To umožňuje přímé připojení modulu ke vstupním pinům analogově-digitálního převodníku (např. Analogové vstupy Arduina ). Systém je napájen napětím v rozsahu od 2,7 V do 5,5 V.
Technické specifikace:
- Napájecí napětí: od 2,7 V do 5,5 V
- Odběr proudu: max. 0,5 mA
- Frekvenční rozsah: 100 Hz až 10 000 Hz
-
Sada neobsahuje proužek goldpin , lze jej zakoupit samostatně
- Rozměry modulu: 17 x 11 x 8 mm
Způsob připojení
Napájení by mělo být připojeno mezi piny VCC (od 2,7 V do 5,5 V) a GND (zem). AUD je výstup zesíleného analogového signálu. Mělo by být připojeno ke vstupním pinům analogově-digitálního převodníku (např. Analogové vstupy Arduina ) pomocí vodičů nebo pomocí kontaktní desky . Piny - pájecí podložky pro pájení konektorů goldpin (rozteč 2,54 mm).
