Popis
Modul je vybaven digitálním mikrofonem s rozsahem od 50 Hz do 15 kHz vybaveným sběrnicí I2S. Provozní napětí je 1,6V až 3,6V.

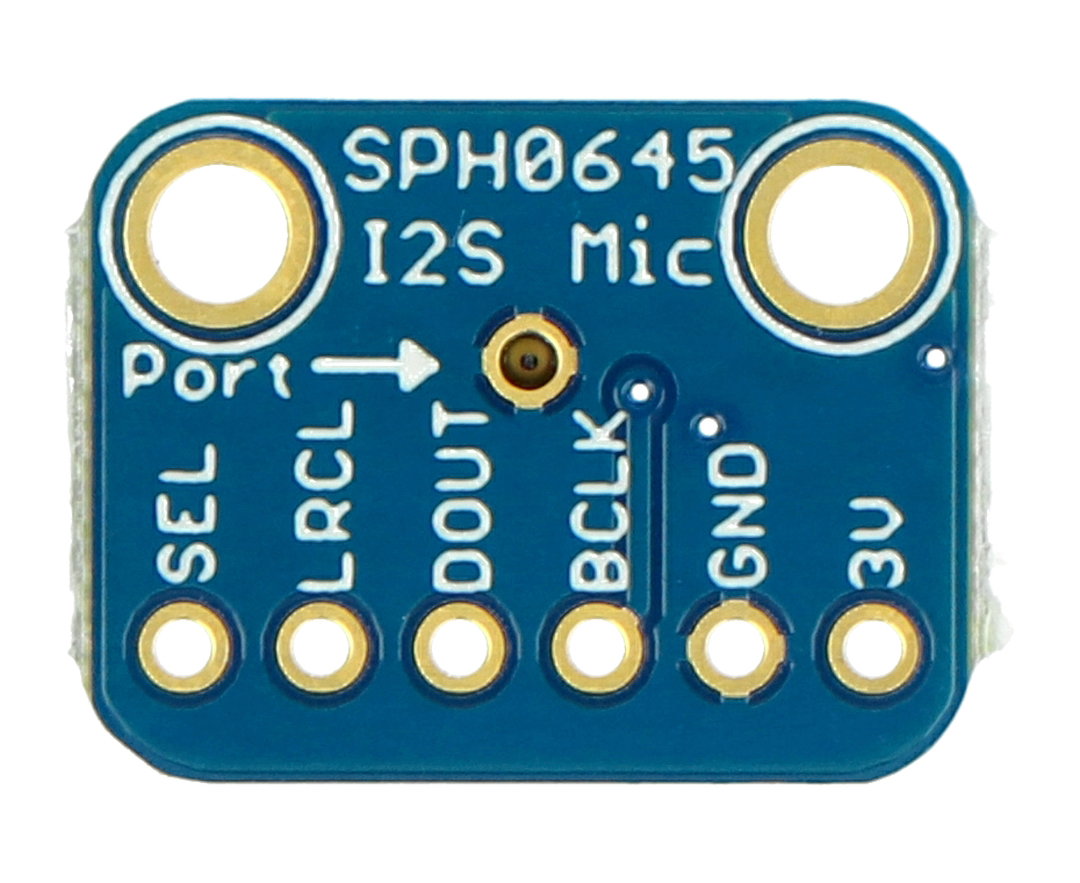

Vstup pro mikrofon je umístěn ve spodní části desky plošných spojů, takže nezapomeňte správně otočit desku plošných spojů směrem ke zvuku. Zařízení pracuje se sběrnicí I2S a funguje pouze se zařízeními vybavenými touto sběrnicí, např. Arduino M0 , Feather M0 nebo Raspberry Pi .
Spojení
Modul má jednoduché konektory goldpin pro samopájení - rastr 2,54 mm, komunikuje přes I2S. Popis jednotlivých pinů je v tabulce.
| Kolík | Symbol | Popis |
|---|---|---|
| 1 | 3V | Napájení systému od 1,6 V do 3,6 V. |
| 2 | GND |
Hmotnost systému. |
| 3 | BCLK |
Bitové hodiny. Vstup z mikrokontroléru informování mikrofonu o čase přenosu dat. |
| 4 | DOUT | Výstup dat z mikrofonu. |
| 5 | LRCL |
Levé / pravé hodiny. Řekne vám, kdy začít vysílat. V nízkém stavu přenáší levý kanál, a ve vysokém stavu - správně. |
| 6 | SEL |
Výběr kanálu. Výchozí nastavení je nízké to znamená, že vysílání je na levém kanálu. Při připojení k vysokému stavu vysílá pravý kanál. |
Specifikace
- Pracovní napětí: 1,6 V až 3,6 VV
- Pracovní rozsah: od 50 Hz do 15 kHz
- Digitální mikrofon
- Komunikace: I2S
- Sada obsahuje zlaté špendlíky pro samopájení
- Rozměry: 17 x 13 x 2 mm
