Popis produktu: Cytron Maker Uno Plus - kompatibilní s Arduino
Cytron Maker UNO Plus je kompatibilní s populárním modulemArduino Uno R3. To znamená, že jej lze programovat pomocí IDE Arduino pomocí dostupných knihoven. Překryvy, tzv Arduino Shield bude také pracovat s modulem Cytron. Maker Uno Plus je vybaven převodníkem FT231X.
Deska obsahuje mikrokontrolér ATmega328, který je vybaven 14 digitálními vstupy / výstupy, z nichž 6 lze použít jako PWM výstupy (např. Pro řízení motoru) a 6 jako analogové vstupy. Systém je taktován hodinovým signálem 16MHz. Modul dále obsahuje: microUSB konektor, tlačítko RESET a výstupy pro připojení programátoru AVR.
Chcete-li spustit Maker Uno, připojte systém k počítači pomocí kabelu USB , nainstalujte ovladač a vyberte desku Arduino Uno v prostředí Arduino IDE. Podrobné pokyny jsou k dispozici na webových stránkách výrobce .
Maker UNO Plus má ve srovnání s Arduino UNO několik rozdílů:
- 12 LED diod přiřazených pinům 2 až 13
- 1 programovatelné tlačítko
- Integrovaný bzučák
- Žádný DC konektor
- MicroUSB konektor: místo USB B.
- Převodník UART: FTDI FT231X
Napájení Cytron Maker Uno Plus
Modul lze napájet pomocí kabelu microUSB . Zařízení nemá vestavěný DC konektor.
Programování Cytron Maker Uno Plus
Vývoj a instalace softwaru je možná díky bezplatnému Arduino IDE. Implementovaný zavaděč umožňuje odeslat program přímo přes kabel USB . Konektor ISCP umožňuje připojení externího programátoru AVR . Podrobný popis naleznete v dokumentaci a výukovém programu .
Cytron Maker Uno Plus - kompatibilní s Arduino.

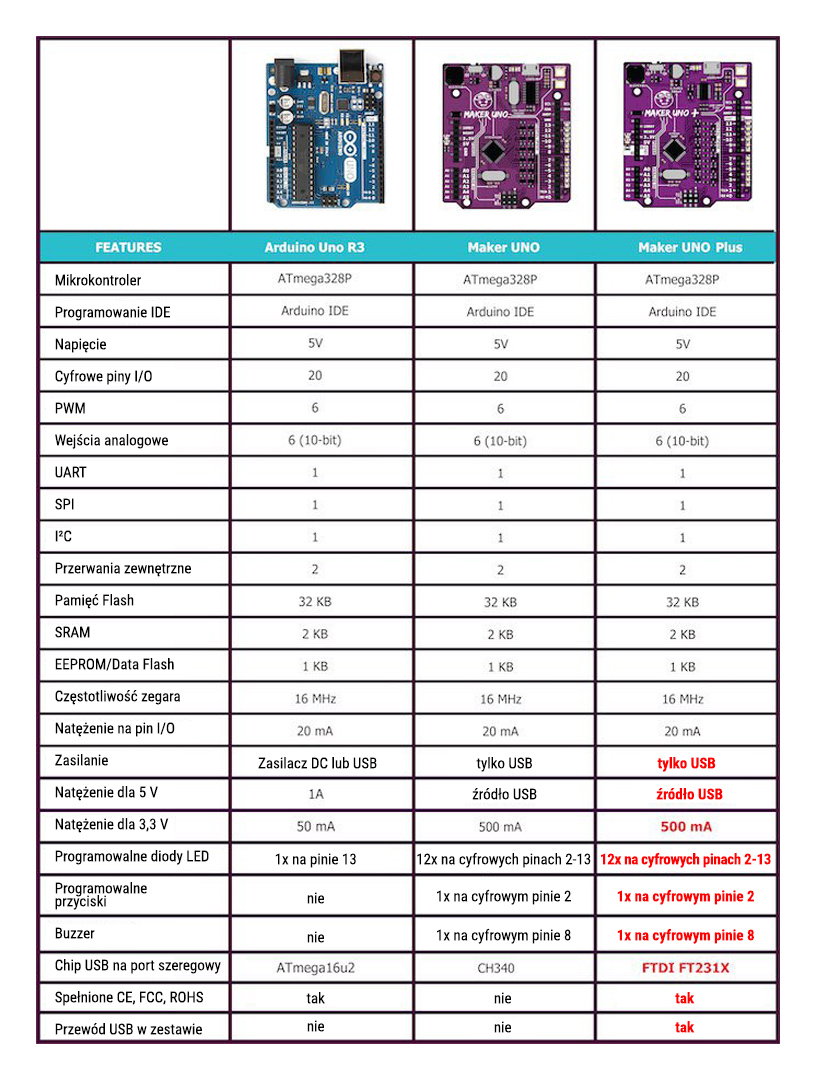

Porovnání dlaždic.
Specifikace Cytron Maker Uno Plus
- Napájecí napětí: 5V
- Programováno přes USB pomocí zprostředkujícího mikrokontroléru Atmega16u2
- Kompatibilní sArduino Uno Rev3
- Mikrokontrolér: ATmega328
- Maximální taktovací frekvence: 16 MHz
- Paměť SRAM: 2 kB
- Flash paměť: 32 kB (5 kB je vyhrazeno pro bootloader)
- Paměť EEPROM: 1 kB
- I / O porty: 14
- PWM výstupy: 6
- Počet analogových vstupů: 6 (kanály A / C převodníku)
- Sériová rozhraní: UART, SPI, I2C
- Externí přerušení
- Konektor: zásuvka microUSB ( kabel microUSB není součástí dodávky )
- Pájený konektor ISP
- Převodník UART: FTDI FT231X
- Napájecí konektor: DC 5,5 x 2,1 mm
- Rozměry dlaždic: 75 x 54 x 15 mm
