Popis

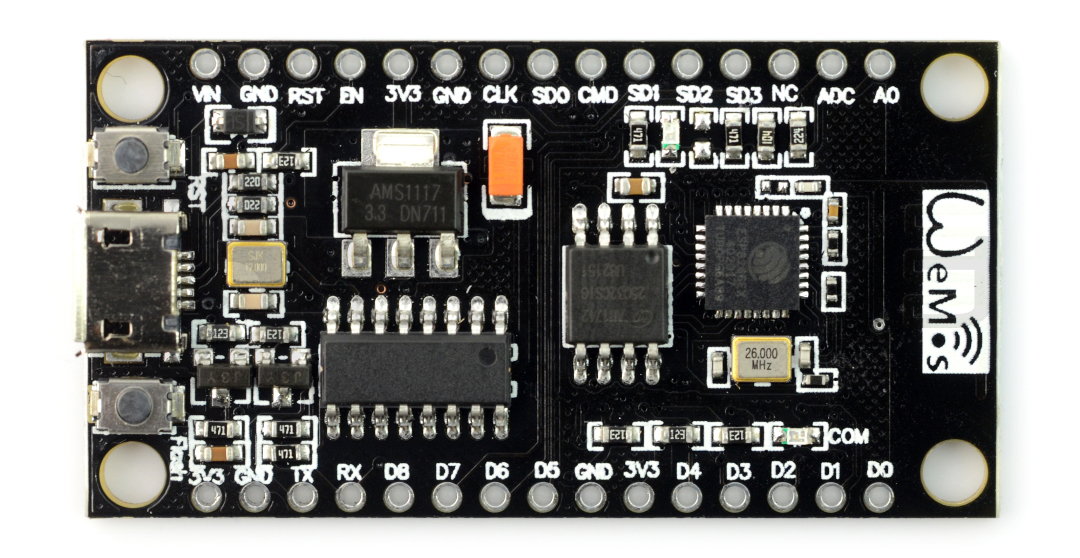

WiFi modul založený na čipu ESP8266. Má načten software NodeMCU, který umožňuje programování pomocí skriptovacího jazyka Lua. Systém je vybaven 11 GPIO piny (každý z nich může být řízen signálem PWM), sběrnicí I2C, 1-Wire, analogově-digitálním převodníkem. Deska má navíc převodník USB-UART, který umožňuje programování přímo přes USB port pomocí prostředí Arduino IDE.
Rozměry modulu jsou: 58 x 25 mm, rozteč kolíků je 2,54 mm
Lua je skriptovací jazyk, který může fungovat jako samostatný nebo jako rozšíření schopností jiných aplikací. Byl implementován jako knihovna jazyka C. Vyznačuje se jednoduchým kódem, vysokým výkonem a možností přenositelnosti mezi platformami. Podrobnosti na domovské stránce Lua .
| Při prvním spuštění doporučujeme aktualizovat firmware podle těchto pokynů . |
Specifikace
- Modul je založen na systému ESP8266
- Zdroj napájení:
- pin 3.3V: 3.3V
- VIN: 4,5 V až 9 V
- microUSB: 5V
- Pracovní napětí: 3,3 V
- Taktovací frekvence: 800 MHz / 1600 MHz
- Flash paměť: 32 Mb (4 MB)
- Rozhraní:
- 11 GPIO
- 10 PWM
- UART
- SPÁNKY
- I2C
- 1-vodič
- Analogový
- Integrovaný microUSB konektor
- Převodník USB-UART CH340
- Rozteč kolíků: 2,54 mm
- Rozměry modulu: 58 x 25 mm
Zahrnuta
- WiFi modul ESP8266 Wemos
- 2 x zlatý pin 15 pinů, 2,54 mm - zástrčka
Komunikace modulu NodeMCU v3 s počítačem
Modul NodeMCU v3 je programován v jazyce Lua, který je založen na jazyce C. Vzhledem k otevřené hardwarové licenci má uživatel přístup k úplné dokumentaci modulu, což umožňuje provádět úpravy v hardwaru a softwaru modul. NodeMCU v3 komunikuje s počítačem pomocí klasického převaděče USB-UART. Celé to lze snadno přizpůsobit programování v prostředí Arduino IDE.
Jak připojit napájení modulu NodeMCU v3?
Aby bylo možné modul NodeMCU v3 používat, je nutné na jeho desku napájet pomocné napájecí napětí. Nejjednodušší možností, která eliminuje potřebu páječky, je přímé připojení desky k USB portu, přes který je modul programován. Pokud jsme naopak modul již naprogramovali a chceme s ním jít ven, můžeme zvolit připojení napájecího zdroje ke kolíku „3V3“, který vyžaduje napětí 3,3 V, nebo ke kolíku „VIN“ , který vyžaduje napětí v rozsahu 4, 5-9,0V
