Popis produktu: WiFi modul ESP-07S ESP8266 - 9 GPIO, ADC, U.FL zásuvka
Modul ESP-07S založený na čipu ESP8266 , komunikující ve standardu Wi-Fi 802.11 b / g / n na 2,4 GHz. Jedná se o vylepšenou verzi modulu ESP-07 , ve srovnání s jeho předchůdcem, ve verzi S bylo množství paměti Flash zvýšeno na 4 MB, byla odstraněna vestavěná keramická anténa a byla přepracována deska díky kterému modul získal větší stabilitu. Modul je vybaven 16 piny, z nichž 9 jsou GPIO piny pro všeobecné použití, 1 je převodník ADC a sběrnice UART.
Ve srovnání s předchozí verzí ESP-07 zvýšil ESP-07S množství flash paměti na 4 MB, byla odstraněna zabudovaná keramická anténa a přepracována deska, díky čemuž modul získal větší stabilitu.

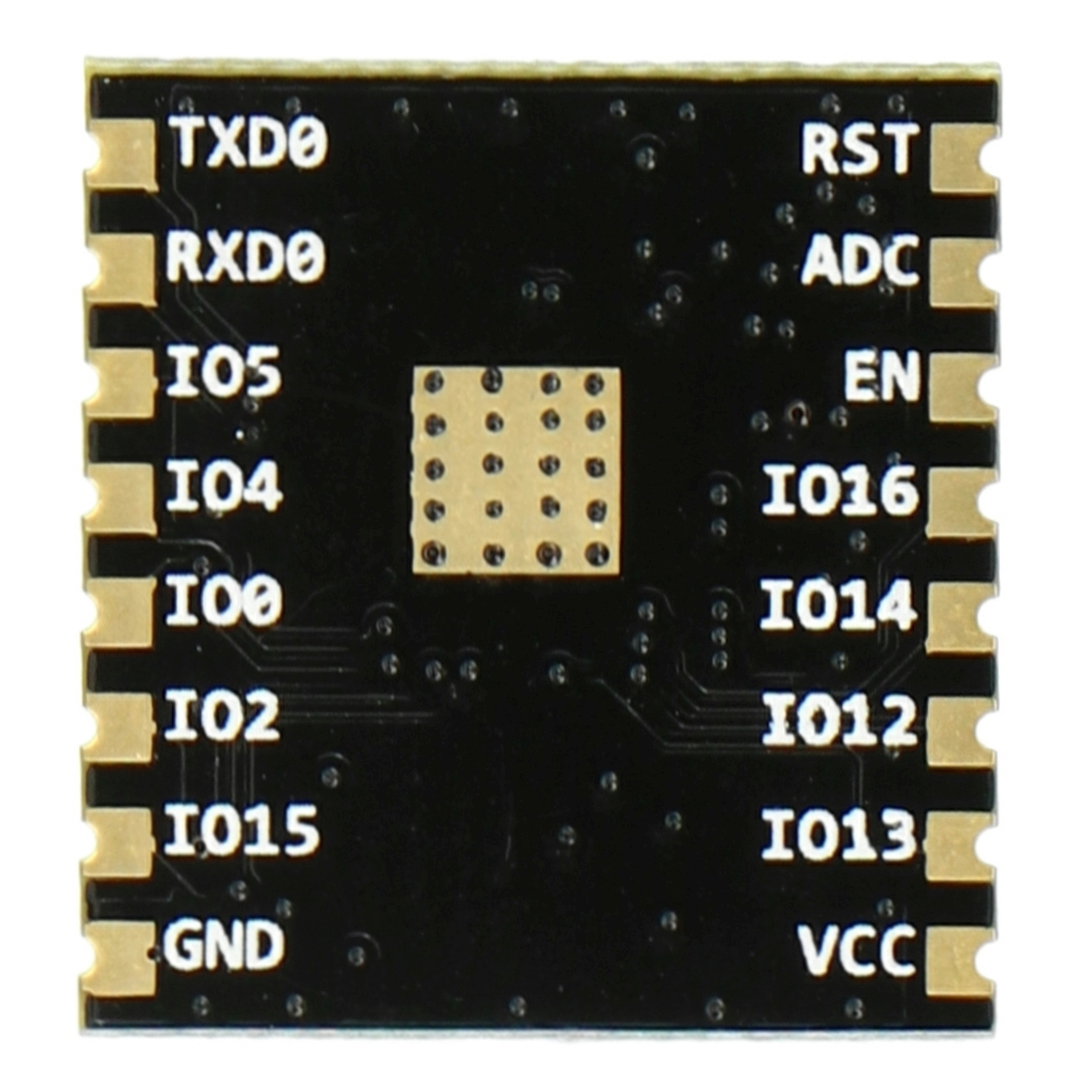

Wifi modul ESP-07S ESP8266 piny - 9 GPIO, ADC, U.FL zásuvka
Má 16 pinů. Vlastnosti WiFi modulu ESP-07S ESP8266
- 9 x GPIO - digitální I / O piny
- 1 x ADC - analogově-digitální převodník
- 2 x UART (TX, RX) - pro komunikaci, např. S Arduino
- Montáž: SMD
- Výchozí komunikační rychlost je 115200 b / s
- Vybaven konektorem pro připojení externí U.FL antény
Specifikace WiFi modulu ESP-07S ESP8266 - 9 GPIO, ADC, U.FL socket
- Napájecí napětí: 3,3 V
- Čip: ESP8266
- Standardní: Wi-Fi: 802.11 b / g / n
- Flash paměť: 4 MB
- Pracovní frekvence: 2,4 GHz
- Podporuje zabezpečení: WPA / WPA2
- Může pracovat v režimech AP (přístupový bod), STA (samostatný) a AP + STA
- Podporované síťové protokoly: IPv4, TCP / UDP / HTTP / FTP
- Standardy šifrování: WEP / TKIP / AES
- Integrovaný 10bitový ADC
- GPIO - 16 pinů
- 9 x GPIO - digitální I / O piny
- 1 x ADC - analogově-digitální převodník
- 2 x UART (TX, RX) - pro komunikaci, např. S Arduino
- Pracovní teplota: -40 ° C až 125 ° C
- Rozměry: 16 x 17 x 3 mm
- Hmotnost: 1,4 g
Produkt je kompatibilní s Arduino
Pokyny pro připojení modulu k Arduinu založené na modulu ESP-01 najdete na blogu Majsterkowo a v příručce, kterou jsme připravili .
Deska toleruje napětí 3,3 V. Proto byste měli zvolit Arduino pracující s napětím 3,3 V nebo použít převodník .
| Kolík | Popis |
|---|---|
| TxD | Vysílač sériového rozhraní UART. |
| RxD | Přijímač sériového rozhraní UART. |
| GPIO x | Výstup GPIO (digitální výstup / vstup) s následujícím číslem. |
| GPIO 0 | GPIO se speciální funkcí: Pro aktualizaci prosím označte nízký stav (připojte k GND). |
| GPIO 15 | GPIO č. 15 se speciální funkcí: V normálním a programovacím režimu označte nízký stav (připojte k GND). |
| ADC | Analogově-digitální převodník vstup. |
| ZBYTEK | Reset systému. |
EN (CH_PD) | Vypnutí - přechod do nízkého stavu způsobí přechod do režimu spánku. U aktualizace uveďte vysoký stav (3,3 V). |
| VCC | Napájení - 3,3 V. |
