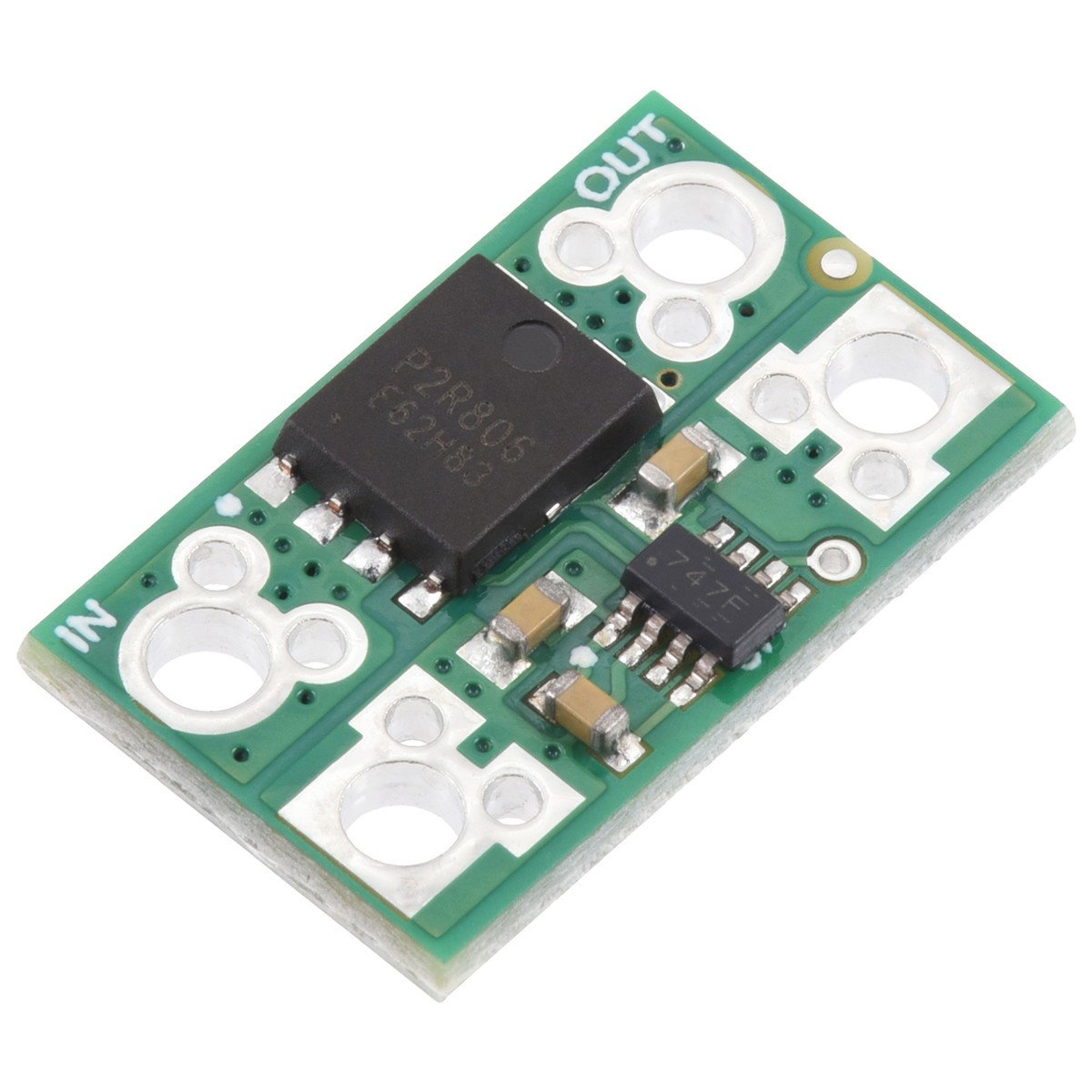

Modul ochrany proti přepólování s funkcí ideální diody 4-60V 20A - Pololu 5388
Ochrana proti přepólování napájení do -60 V s funkcí ideální diody: modul Pololu na 20 A trvale.
- Provozní napětí 4-60 V
- Odpor napájecí cesty cca 3 mΩ
- Blokuje proud tekoucí ze spotřebiče do zdroje
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Chyba při připojení napájení obvod nespálí
Pololu Ideal Diode Reverse Voltage Protector zapojíte mezi napájení a spotřebič. Když někdo připojí akumulátor nebo zdroj obráceně, modul nepropustí napětí do obvodu, a to ani při -60 V. Při správném připojení teče proud tranzistorem MOSFET s odporem pod 3 mΩ, takže modul téměř neztrácí napětí a trvale přenese až 20 A a několik sekund dokonce asi 50 A.
Tato verze funguje jako ideální dioda: blokuje také proud tekoucí ze spotřebiče zpět do zdroje. Hodí se, když spojujete několik zdrojů napájení nebo chcete, aby se kondenzátory spotřebiče nevybíjely do zdroje. Velké otvory pasují ke konektorům ARK s roztečí 5 mm a vodičům do 14 AWG.

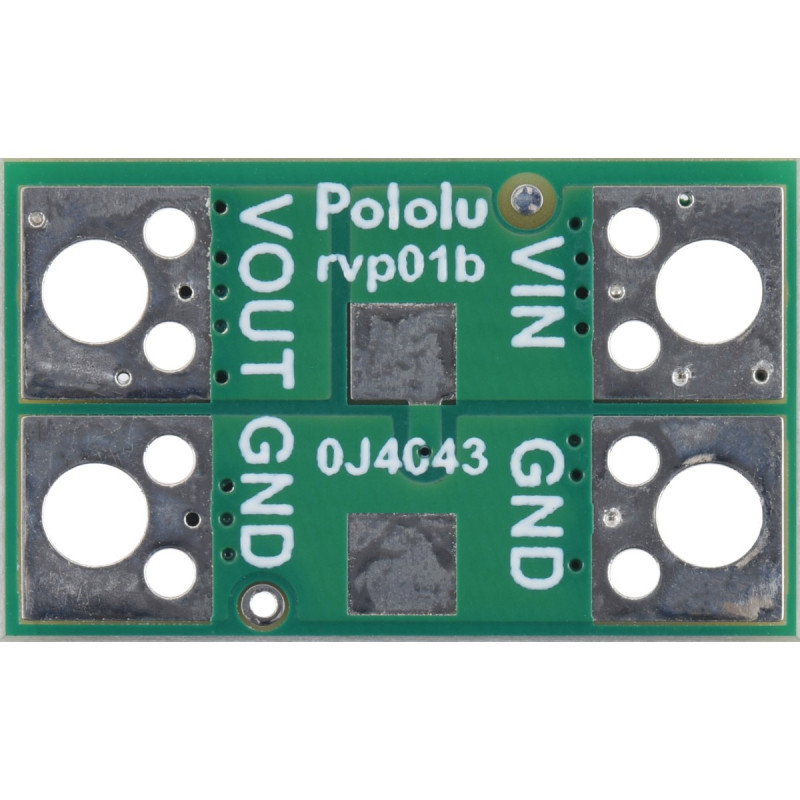

Deska ochrany proti přepólování Pololu
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
do -60 V
ochrana proti přepólování
20 A
trvalý proud, cca 50 A po několik sekund
4-60 V
provozní napětí
< 3 mΩ
odpor napájecí cesty
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- chráníte zařízení před přepólováním akumulátoru nebo zdroje do 60 V
- potřebujete malý úbytek napětí při velkém proudu, až 20 A
- chcete zablokovat proud tekoucí ze spotřebiče do zdroje
Zvažte jinou možnost, pokud:
- stačí vám menší proud: podívejte se na ochranný modul Pololu 4-75 V 8 A
- chcete také zapínat napájení tlačítkem: vyberte spínač Pololu Push MOSFET SV 4,5-40 V/4 A
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Typ | modul ochrany proti přepólování s funkcí ideální diody |
| Provozní napětí | 4-60 V (po startu funguje od 3,2 V) |
| Ochrana proti zpětnému napětí | do -60 V |
| Proud | 20 A trvale, cca 50 A po několik sekund |
| Odpor dráhy | přibližně 3 mΩ |
| Blokování zpětného proudu | ano |

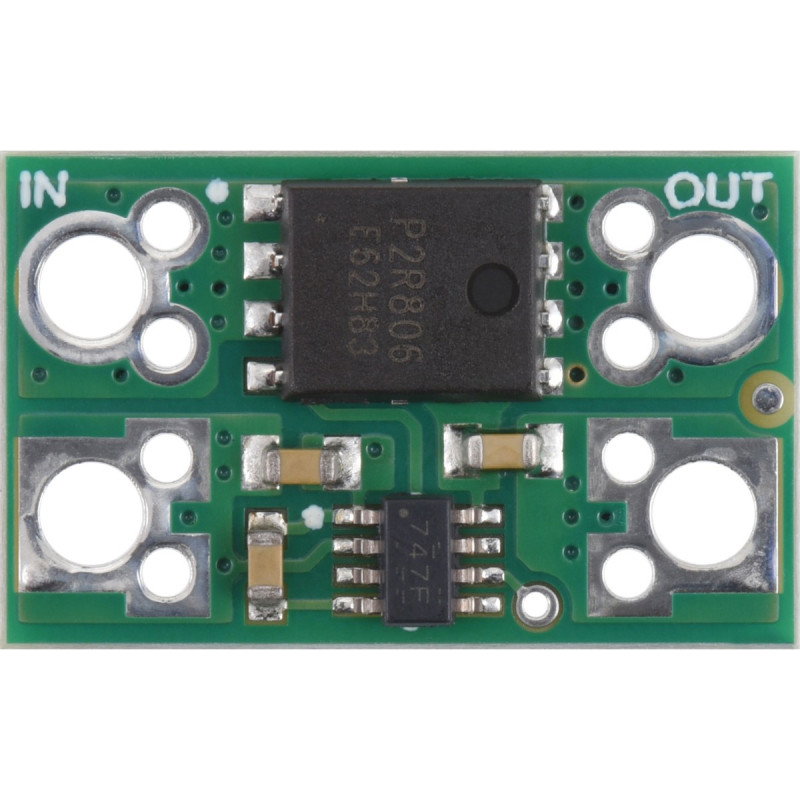

| Obvod | řadič ideální diody LM74700-Q1 a tranzistor MOSFET s kanálem N |
| Konektory | velké otvory pro konektory ARK 5 mm nebo vodiče do 14 AWG, malé otvory s roztečí 2,54 mm |
| Navíc | pájecí plošky pro volitelnou diodu TVS v pouzdře SMB |
| Rozměry | 11,1 x 17,8 mm |
| V balení | modul bez konektorů |
| Výrobce | Pololu (číslo 5388) |
Zajímavost
Dioda, na které je téměř nulový úbytek napětí
Obyčejná ochranná dioda odebírá část napětí a při velkém proudu se zahřívá. Zde roli diody plní tranzistor MOSFET s odporem asi 3 mΩ, takže při 20 A činí úbytek napětí jen asi 0,06 V.
Zdroj: Pololu: stránka produktu
Nejčastější dotazy
Jak modul připojit?

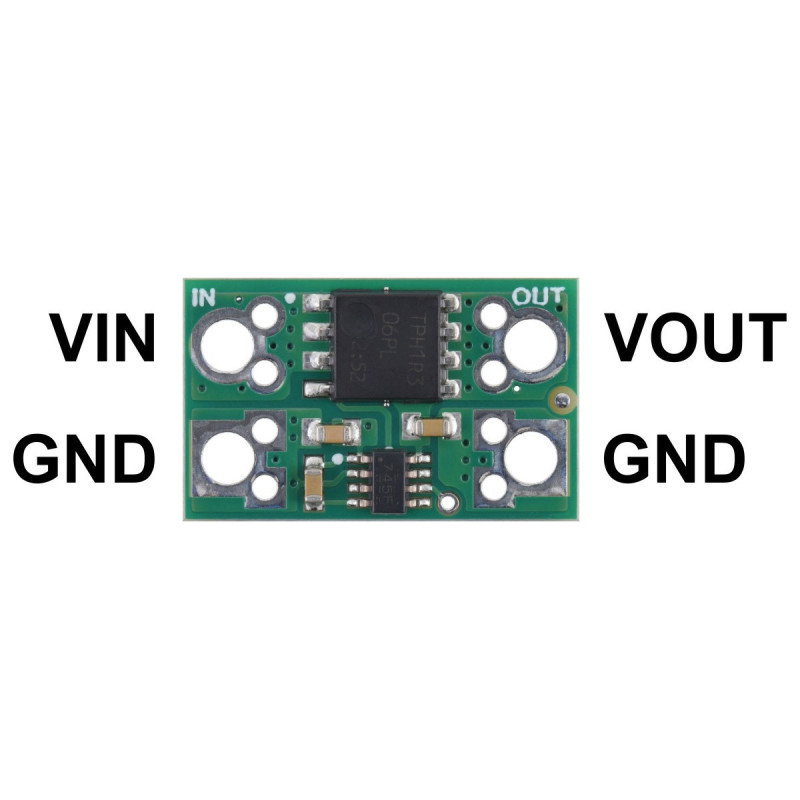

Napájení připojíte k VIN a GND a spotřebič k VOUT a GND. Při obráceně připojeném napájení modul napětí jednoduše nepropustí.
Mohu ho použít s ovladačem motoru na akumulátor?
Raději ne. Tato verze blokuje zpětný proud a při brzdění motor vrací energii do akumulátoru. Pro taková použití výrobce doporučuje verzi bez blokování zpětného proudu.
Jsou součástí balení šroubovací svorkovnice?
Ne. Šroubovací svorkovnice a kolíky viditelné na některých fotografiích výrobce nejsou součástí balení.
