Mini spínač Push MOSFET LV 2,2-20V/6A - s ochranou proti zpětnému proudu - Pololu 2808
Zapínejte a vypínejte napájení jedním tlačítkem: polovodičový spínač Pololu LV od 2,2 V s ochranou proti přepólování.
- Trvalý proud cca 6 A, krátkodobě 12 A
- Vstupy ON, OFF a CTRL pro mikrokontrolér
- Odběr po vypnutí cca 0,01 µA
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Zapínáte a vypínáte napájení jedním tlačítkem
Pololu Mini Pushbutton Power Switch LV je polovodičový spínač napájení ovládaný krátkodobým tlačítkem: jedno stisknutí napájení zapne, další ho vypne. Proud spotřebiče neteče tlačítkem, ale tranzistory MOSFET, takže malé tlačítko ovládá proud až asi 6 A. Spínač má také vestavěnou ochranu proti přepólování napájení.
Verze LV pracuje od 2,2 V, takže jí napájíte zařízení z jednoho lithiového článku. Tlačítko je už na desce a k vývodům A a B připojíte externí tlačítka. Vstupy ON, OFF a CTRL umožňují mikrokontroléru napájení samostatně vypnout, např. když je akumulátor už vybitý.

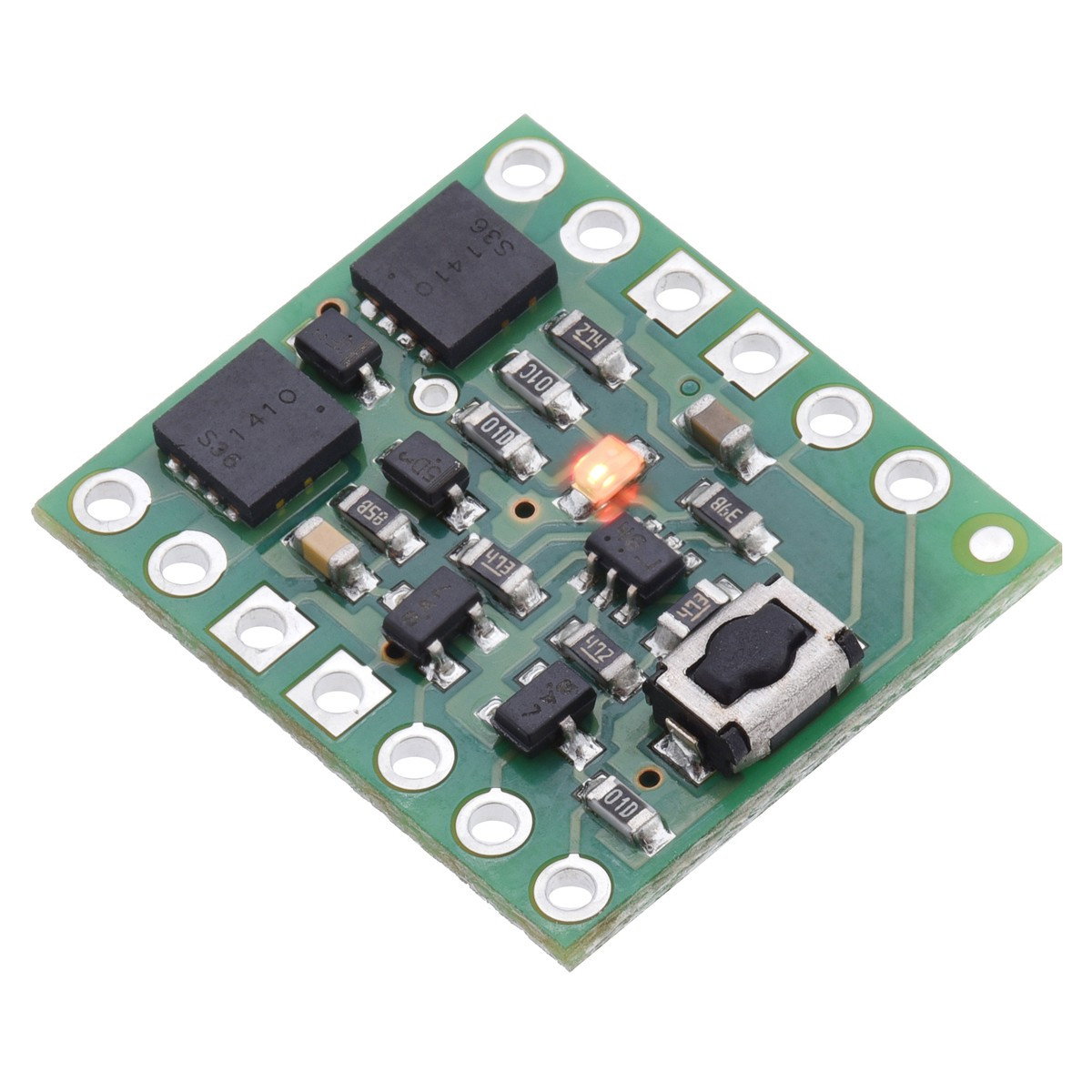

Deska vypínače napájení Pololu s tlačítkem
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
2,2-16 V
doporučené provozní napětí (max. 20 V)
cca 6 A
trvalý proud, krátkodobě 12 A
0,01 µA
odběr proudu po vypnutí
15,2 x 17,8 mm
rozměry desky, hmotnost 0,6 g
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- chcete malým tlačítkem zapínat napájení zařízení na akumulátor
- napájíte obvod z jednoho lithiového článku nebo z napětí do 16 V
- mikrokontrolér má napájení vypínat sám, např. po vybití akumulátoru
Zvažte jinou možnost, pokud:
- potřebujete vyšší napětí: podívejte se na spínač Pololu Push MOSFET SV 4,5-40 V/4 A
- potřebujete větší proud: vyberte velký spínač Pololu Push MOSFET HP 4,5-40 V/16 A
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Typ | polovodičový spínač napájení ovládaný tlačítkem, verze LV |
| Doporučené provozní napětí | 2,2-16 V (max. 20 V) |
| Trvalý proud | 3 A (tranzistory do 55 °C), 6 A (tranzistory do 150 °C) |
| Maximální proud | 12 A |
| Odběr proudu po zapnutí | cca 210 µA na každý volt napětí, hlavně LED dioda |
| Odběr proudu po vypnutí | cca 0,01 µA |
| Ochrana | proti přepólování napájení |

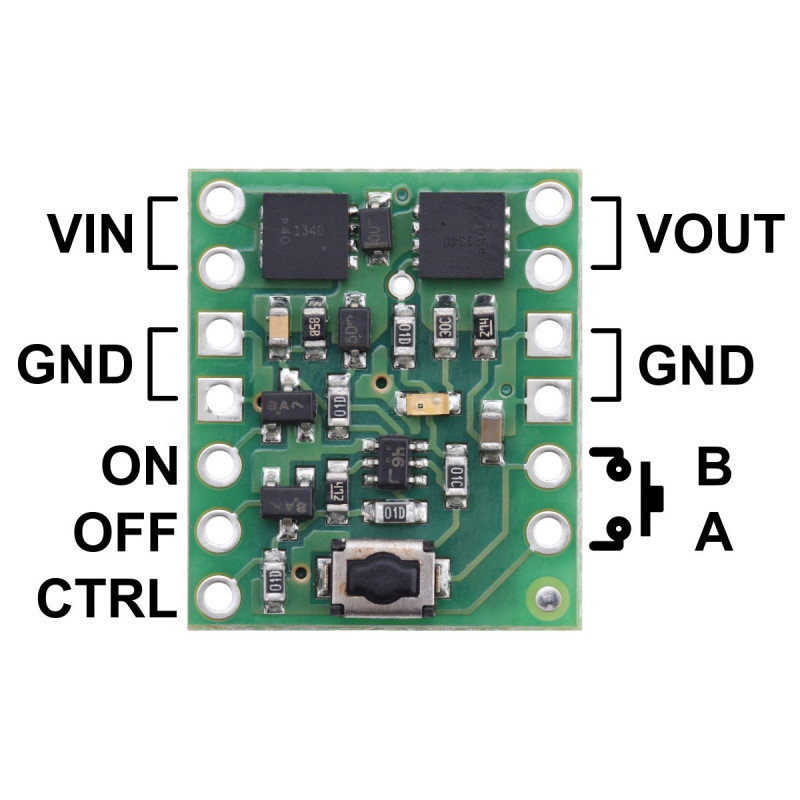

| Ovládání | tlačítko na desce, vývody A a B pro externí tlačítko, vstupy ON, OFF a CTRL |
| Indikátor | červená LED dioda |
| Rozteč | 2,54 mm |
| Rozměry | 15,2 x 17,8 x 3 mm |
| Hmotnost | 0,6 g |

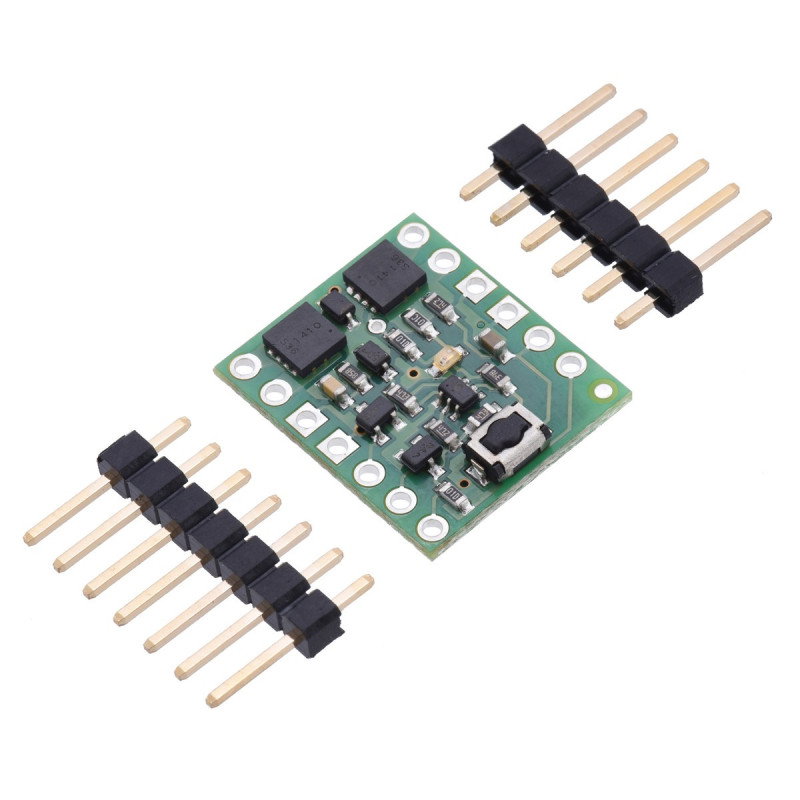

| V balení | spínač a kolíkové lišty (vidlice) k připájení |
| Výrobce | Pololu (číslo 2808) |
Zajímavost
Vyrobeno nejprve pro vlastní potřebu
Pololu vyvinulo tento spínač pro vlastní produkty jako náhradu velkých mechanických spínačů a konstrukce je patentovaná. Protože proud neteče tlačítkem, může jedno malé tlačítko ovládat velký výkon.
Zdroj: Pololu: stránka produktu
Nejčastější dotazy
Mohu připojit několik tlačítek?
Ano. Externí krátkodobá tlačítka připojujete paralelně k vývodům A a B a každé z nich napájení zapíná i vypíná. Výrobce popisuje také připojení tlačítka, které jen zapíná nebo jen vypíná.
Může mikrokontrolér napájení vypnout sám?
Ano. Krátký impulz na vstupu OFF nebo CTRL napájení vypne a impulz na ON ho zapne. Výrobce doporučuje impulzy, nikoli trvalou vysokou úroveň.
Čím se liší verze LV od SV?
Verze LV pracuje od 2,2 V do 16 V a při nízkém napětí poskytuje více proudu. Verze SV pracuje od 4,5 V do 32 V, ale z jednoho lithiového článku nepoběží.
