Popis produktu: Gravitace - LED spínač modrý - LED podsvícené tlačítko - modrý - DFRobot DFR0789 -B
Modul je vybaven tlačítkem vyrobeným společností DFRobot. Další výhodou je podsvícení, za které je zodpovědná vestavěná LED dioda. Po stisknutí se tlačítko rozsvítí modře . Gravity - LED Switch Blue se vyznačuje velkou univerzálností - používá se v kombinaci například s micro: bit od BBC nebo Arduino. Monostabilní typu switch, který je vybaven funkcí vlastního -locking. To znamená, že když je tlačítko stisknuto, modul vydá vysoký stav a LED se rozsvítí. Po dalším stisknutí tlačítka modul vydá signál LOW a LED zhasne. Přepínače tohoto typu mohou být součástí návrhu osvětlených klávesnic nebo panelů pro přehrávání hudby.
Sada také obsahuje propojovací kabel - určený pro periferní zařízení s digitálním signálem na výstupu.
Příklad propojení Gravity - LED Switch s micro: bit deskou od BBC.

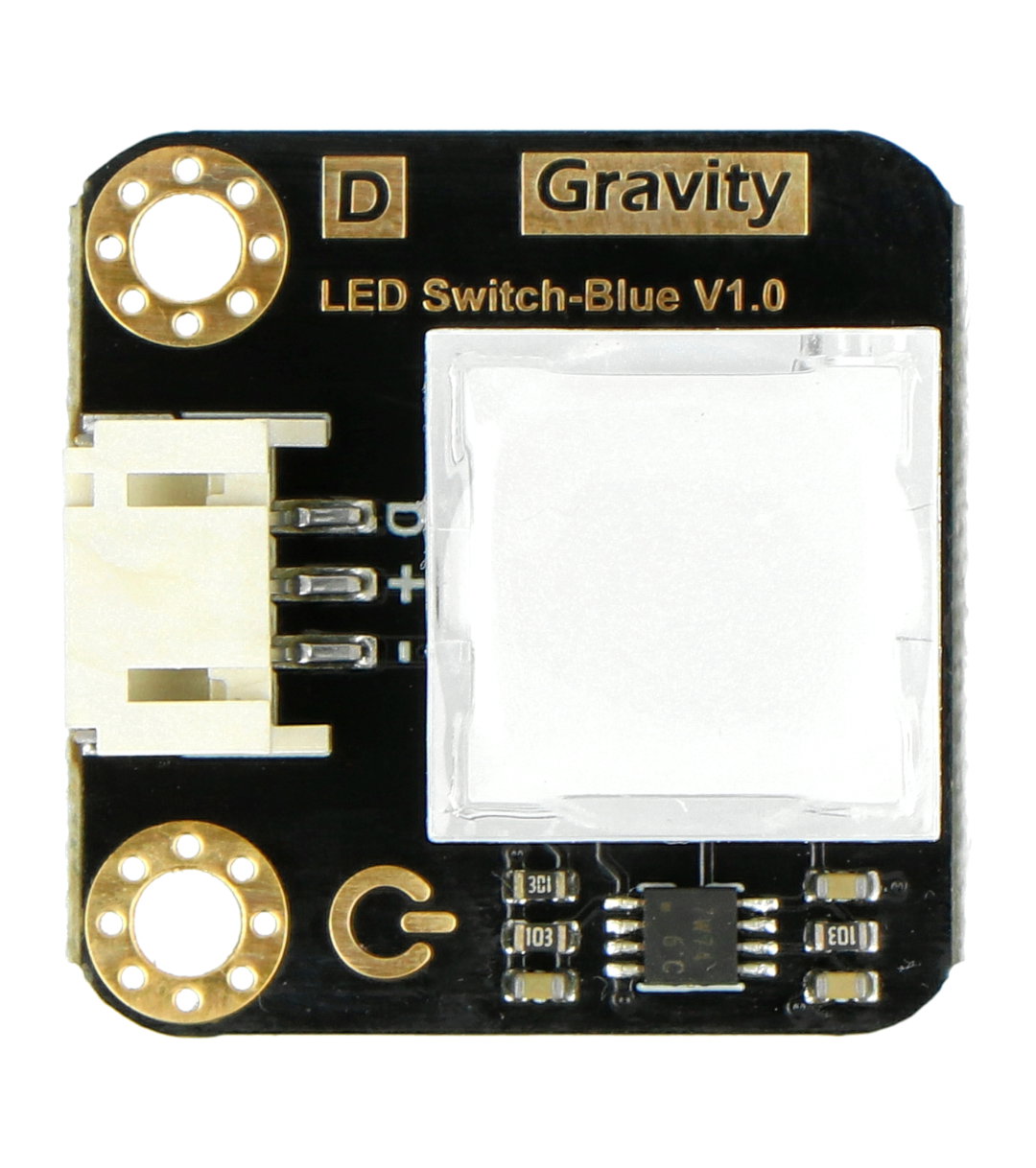

Popis pinů LED spínače od DFRobot
- D - ovládací kolík, port výstupního signálu (nízký / vysoký stav)
- "+" - VCC, napájecí kolík se pohybuje od 3,3 V do 5 V.
- " -" - GND, zemnící kolík systému
Co je to gravitační konektor?
Moduly řady Gravity jsou vybaveny konektorem PH2.0-3P, se kterým vytvoříte extrémně rychlé a pohodlné propojení prvků. Gravitační systém nevyžaduje pájení , a proto je tak oblíbeným systémem začínajících vývojářů. Jeho použití je velmi užitečné v projektech založených na prototypování. Gravitační konektor má 3 řádky: GND - uzemnění systému, VCC - napájecí kolík a D / S - signální vedení.
Technická specifikace Gravity - LED spínač
- Rozsah provozního napětí: 3,3 V až 5 V (doporučeno 3,3 V)
- Typ výstupního signálu: digitální
- Typ tlačítka: monostabilní (samosvorné)
- Konektor: standardní gravitace (PH2.0-3P)
- Podsvícení: LED
- Barva podsvícení: modrá
- Podporovaná vývojová prostředí: Arduino, Mind +, MakeCode
- Rozměry modulu: 27 x 26,5 mm

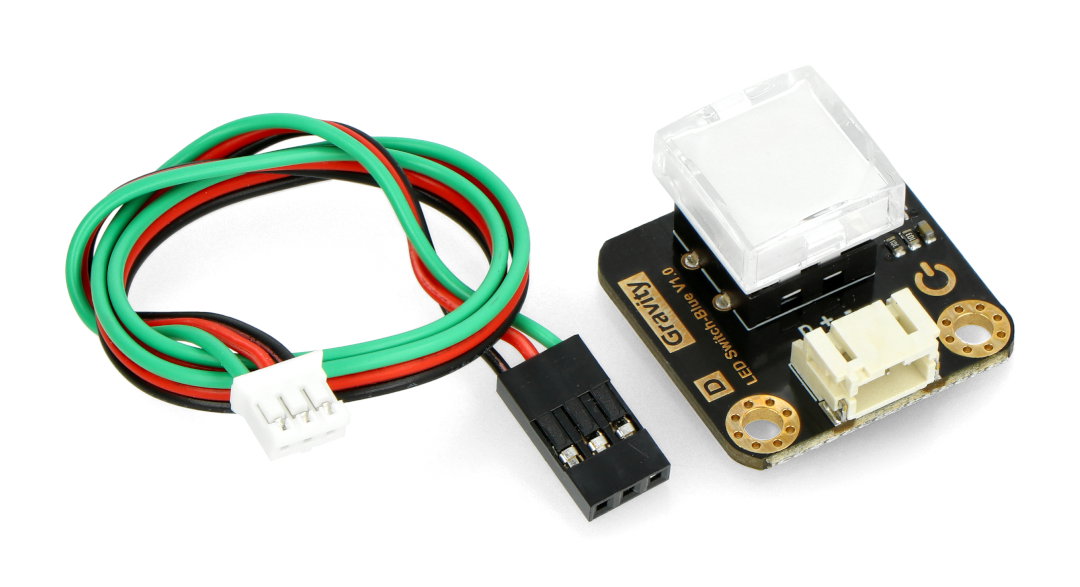

Obsah sady
- Gravitace - LED spínač modrý - LED podsvícené tlačítko - modré
- Vyhrazený propojovací kabel - digitální
V nabídce našeho obchodu najdete i další elektrická tlačítka a vypínače . Zveme vás, abyste se seznámili s dostupným sortimentem.
Modul má dva montážní otvory pro pohodlnou montáž.
