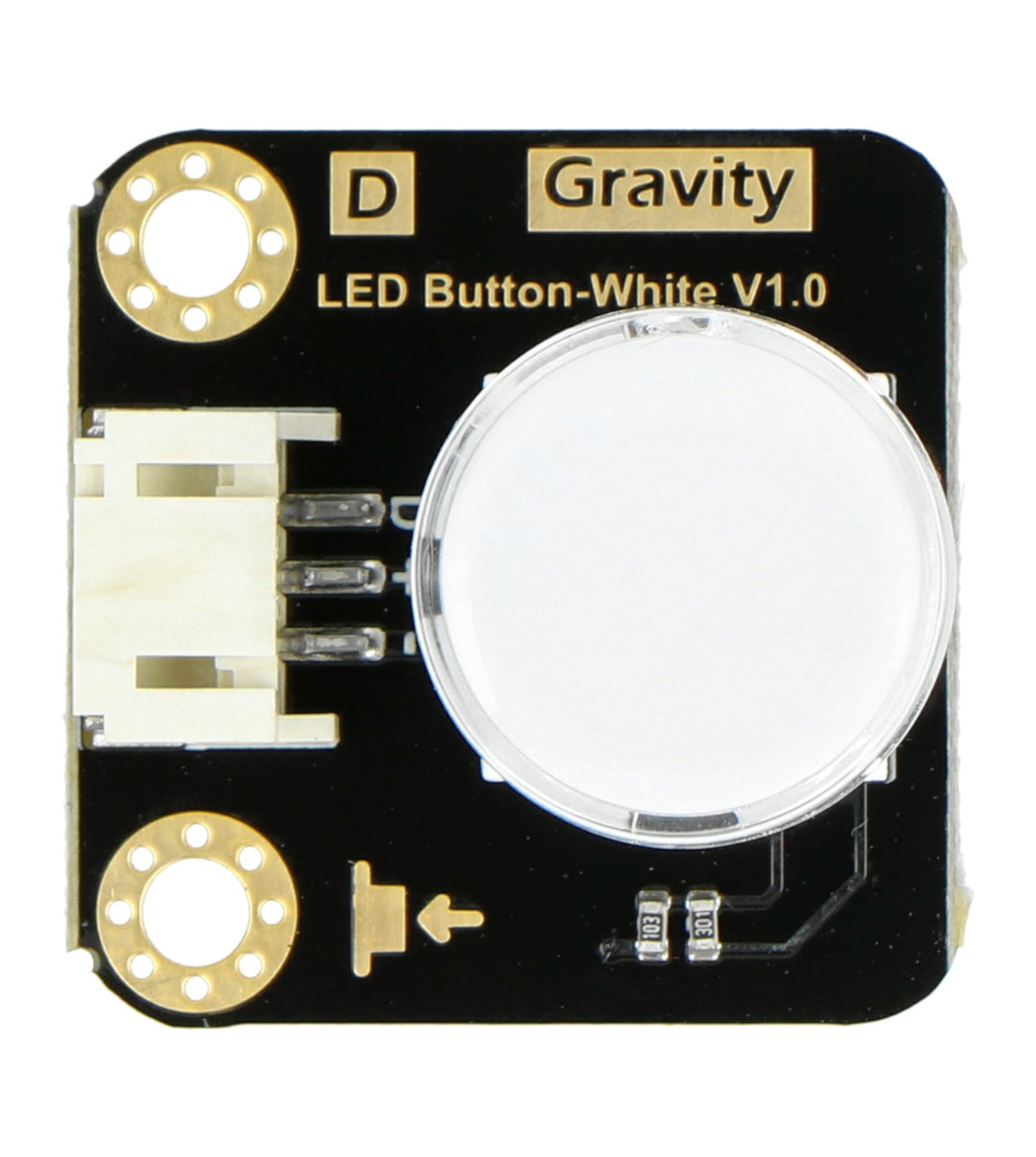

Popis produktu: Gravitace - LED tlačítko - LED podsvícené tlačítko - bílé - DFRobot DFR0785 -W
Modul s kulatým tlačítkem je navíc vybaven podsvícením, za které je zodpovědná vestavěná LED dioda. Po stisknutí překrytí se LED rozsvítí bíle . Gravity - LED Button se vyznačuje velkou univerzálností - lze jej použít například s micro: bitem od BBC nebo Arduino. To bylo vybaveno vlastní -locking funkce, snímač monostabilní typu. To znamená, že když je tlačítko stisknuto, modul vydá vysoký stav a LED se rozsvítí. Po uvolnění tlačítka modul vydá LOW signál a LED zhasne. Přepínače tohoto typu mohou být součástí návrhu osvětlených klávesnic nebo panelů pro přehrávání hudby.

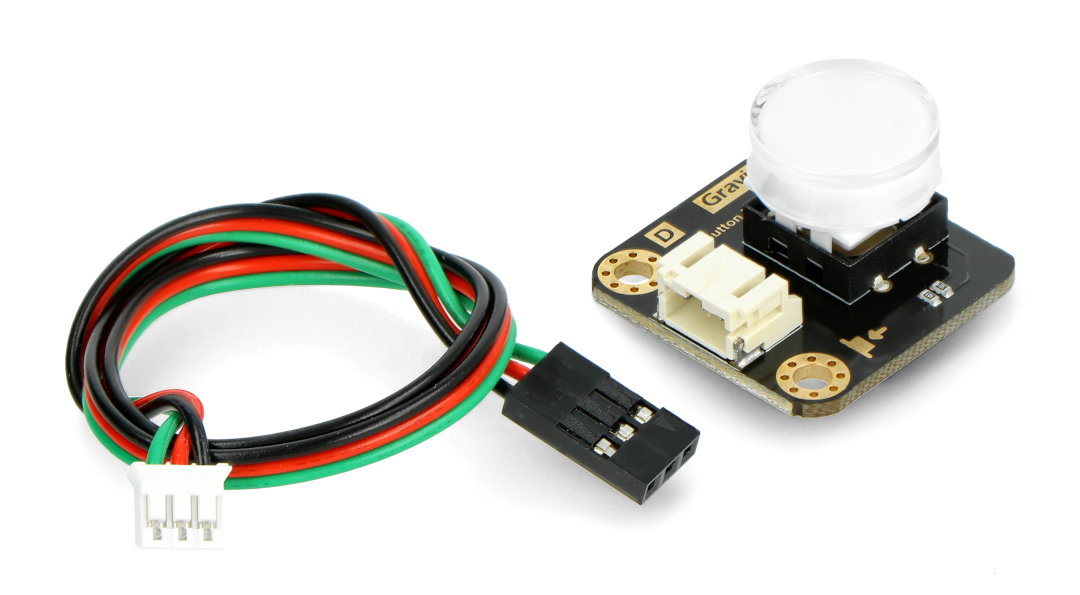

Sada také obsahuje propojovací kabel - určený pro periferní zařízení s digitálním signálem na výstupu.

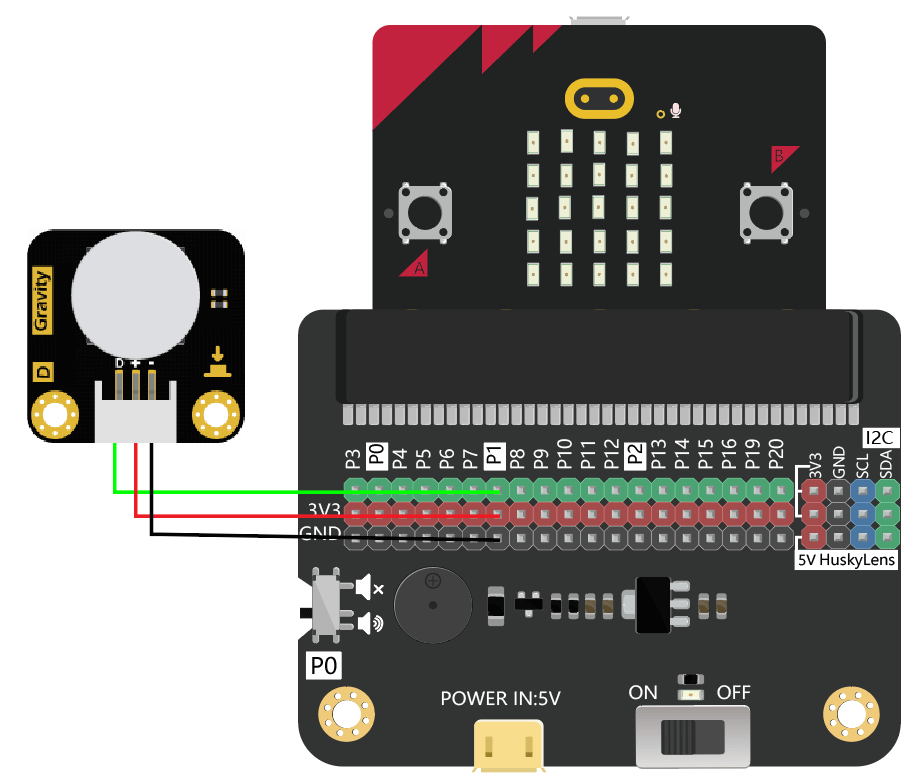

Příklad propojení tlačítka Gravity - LED s mikro: bitovou deskou od BBC.
Popis svodů LED tlačítka
- D - ovládací kolík, port výstupního signálu
- "+" - VCC, napájecí kolík se pohybuje od 3,3 V do 5 V.
- " -" - GND, zemnící kolík systému
Co je to gravitační konektor?
Moduly řady Gravity mají konektor PH2.0-3P, se kterým můžete rychle a pohodlně spojovat prvky. Gravitační systém nevyžaduje pájení a jeho použití je velmi oceňováno v projektech založených na prototypování. Gravitační konektor má 3 řádky: GND - uzemnění systému, VCC - napájecí kolík a D / S - signální vedení.
Technická specifikace Gravity - LED tlačítko
- Rozsah provozního napětí: 3,3 V až 5 V (doporučeno 3,3 V)
- Typ výstupního signálu: digitální
- Typ tlačítka: monostabilní (samosvorné)
- Konektor: standardní gravitace (PH2.0-3P)
- Podsvícení: LED
- Barva podsvícení: bílá
- Tvar knoflíku: kulatý
- Podporovaná vývojová prostředí: Arduino, Mind +, MakeCode
- Rozměry modulu: 27 x 26,5 mm
Obsah sady
- Gravitace - LED tlačítko - LED podsvícené tlačítko - bílé
- Vyhrazený propojovací kabel - digitální
V nabídce našeho obchodu najdete i další elektrická tlačítka a vypínače . Zveme vás, abyste se seznámili s dostupným sortimentem.
Modul má dva montážní otvory pro pohodlnou montáž.
