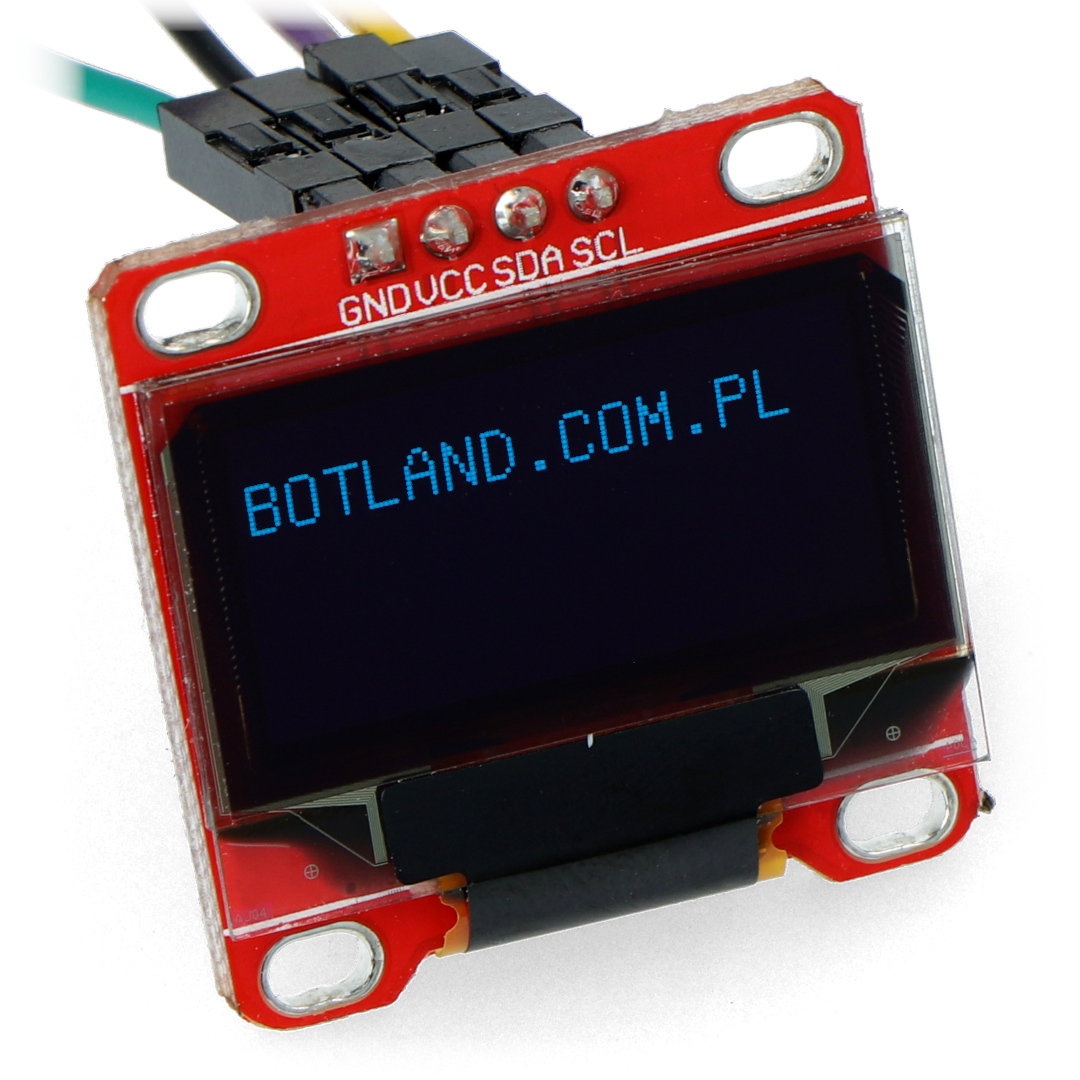

Popis produktu: OLED displej, modrá grafika 0,96 "128x64px I2C - červená
Obrazovka je založena na řadiči SH1106 s modrým OLED displejem s úhlopříčkou 0,96 " a rozlišením 128 x 64 px . Funguje s napětím 3,3 V a 5 V, komunikuje přes I2C. Funguje mimo jiné s Arduino desky .
|
Produkt je kompatibilní s Arduino Knihovnu pro uživatele Arduina najdete na webu. |

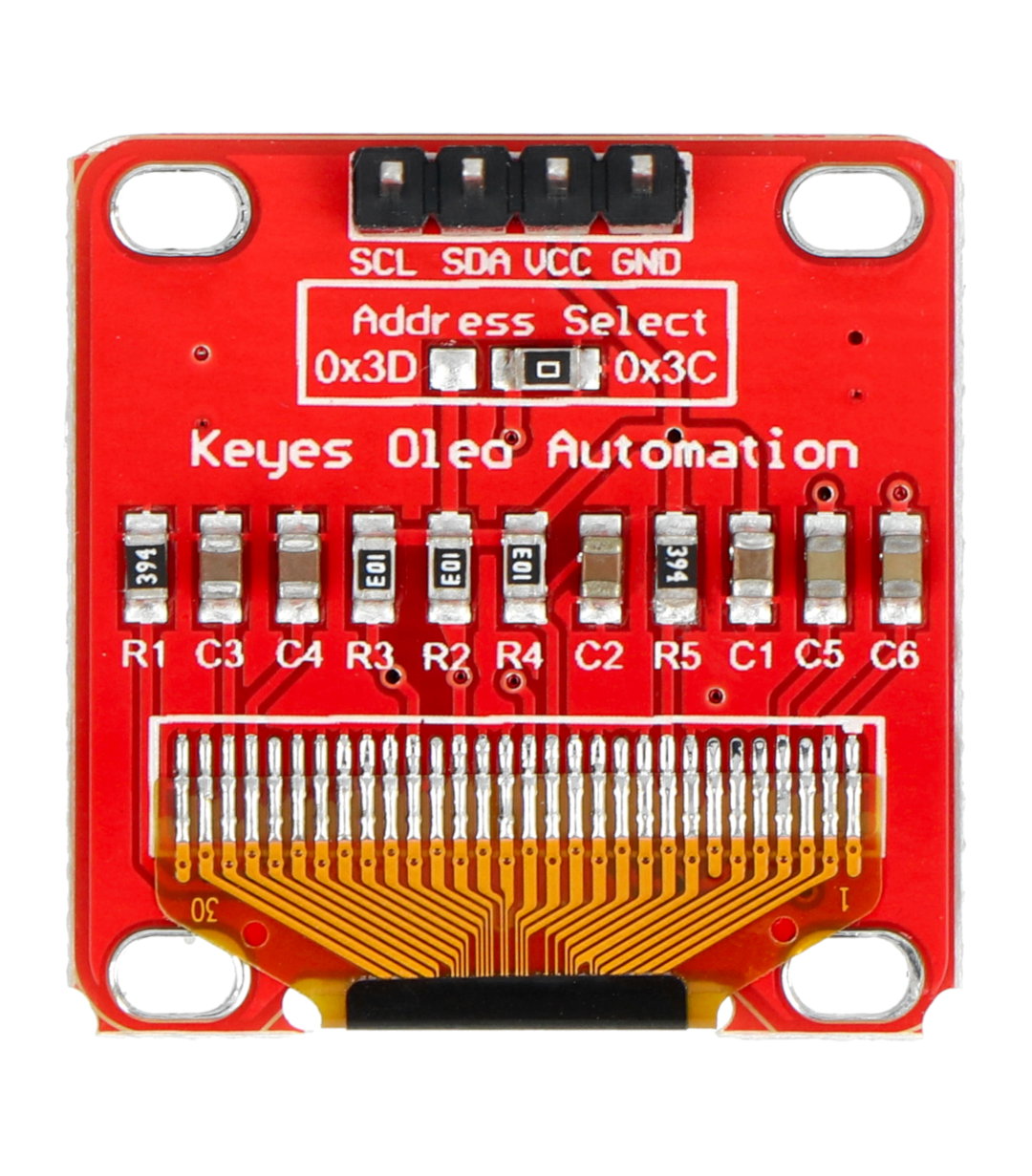

Připojení OLED displeje modrá grafika 0,96 "
Modul má jednoduché konektory goldpin - rastr 2,54 mm, komunikuje přes rozhraní I2C. Popis jednotlivých pinů je v tabulce.
| Kolík | Symbol | Popis |
|---|---|---|
| 1 | VCC | Napájecí napětí od 3,3 V do 5,0 V. |
| 2 | GND | Hmotnost systému. |
| 3 | SCL | Hodinová linka I2C. |
| 4 | SDA | Datová linka I2C. |
Specifikace OLED displeje
- Pracovní napětí: od 3,3 V do 5,0 V
- Ovladač: SH1106 ( dokumentace )
- Komunikace: I2C
- Typ displeje: OLED
- Úhlopříčka: 0,96 "
- Rozlišení: 128 x 64 px
- Barvy: modrá
- Pozorovací úhel: nad 160 °
- Pracovní teplota: -20 ° C až 70 ° C
- Konektory Goldpin - rastr 2,64 mm
- Rozměry: 28 x 27 mm
