Popis
Modrý OLED displej s úhlopříčkou 1,3 "a rozlišením 128 x 64 px. Obrazovka je založena na řadiči SH1106, pracuje s napětím 3,3 V a 5 V, komunikuje přes I2C. Zobrazuje znaky bíle.
|
Produkt je kompatibilní s Arduino Knihovnu pro uživatele Arduina najdete na webu. |
Spojení

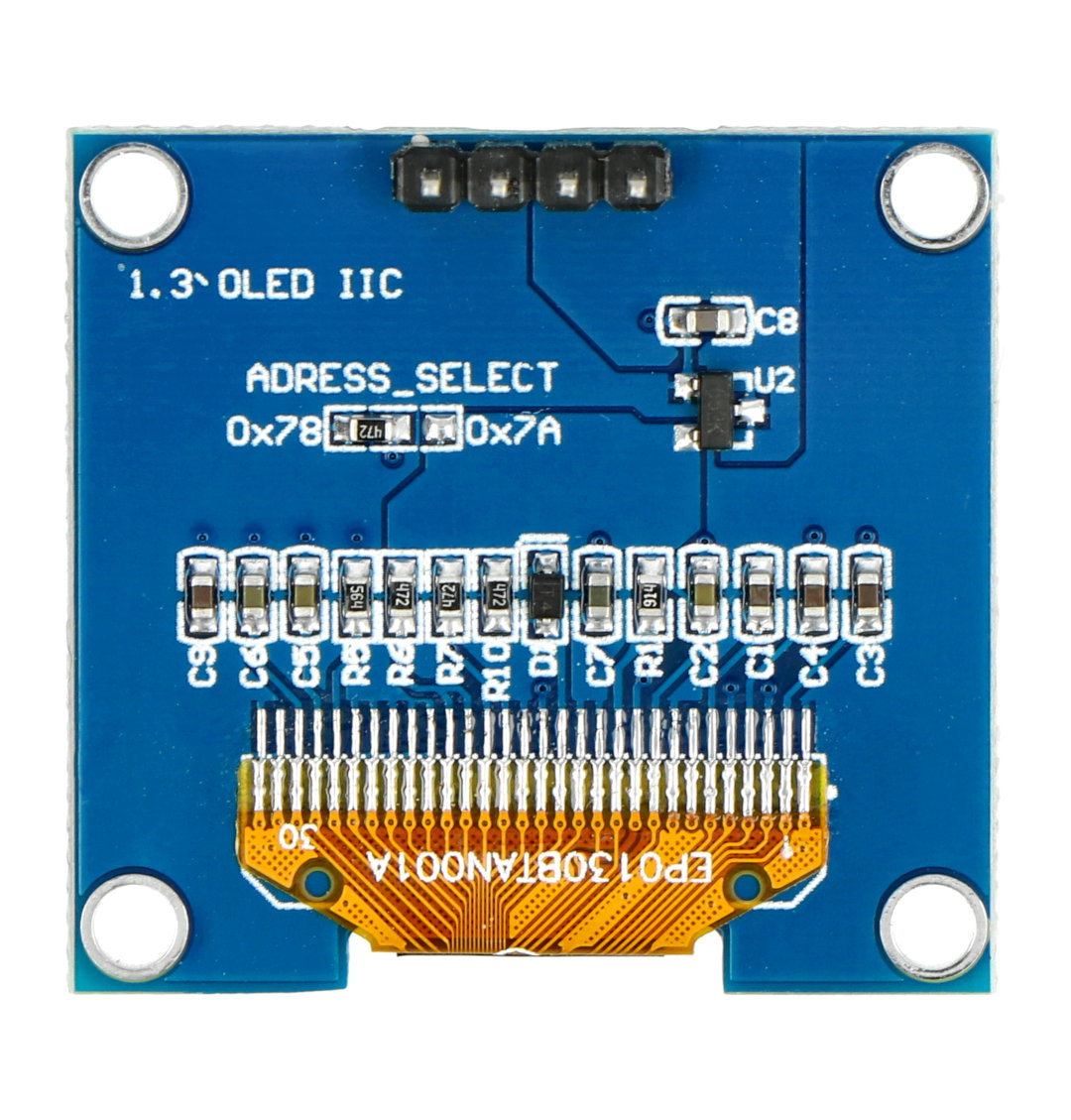

Modul má otvory pro pájení konektorů goldpin - rastr 2,54 mm, komunikuje přes rozhraní I2C. Popis jednotlivých pinů je v tabulce.
| Kolík | Symbol | Popis |
|---|---|---|
| 1 | GND | Hmotnost systému. |
| 2 | VCC | Napájecí napětí od 3,3 V do 5,0 V. |
| 3 | SCL | Hodinová linka I2C. |
| 4 | SDA | Datová linka I2C. |
Specifikace
- Pracovní napětí: od 3,3 V do 5,0 V
- Ovladač: SH1106 ( dokumentace )
- Komunikace: I2C
- Typ displeje: OLED
- Úhlopříčka: 1,3 "
- Rozlišení: 128 x 64 px
- Barva znaků: bílá
- Pozorovací úhel: nad 160 °
- Pracovní teplota: -20 ° C až 70 ° C
- Rozměry: 35 x 33 mm
