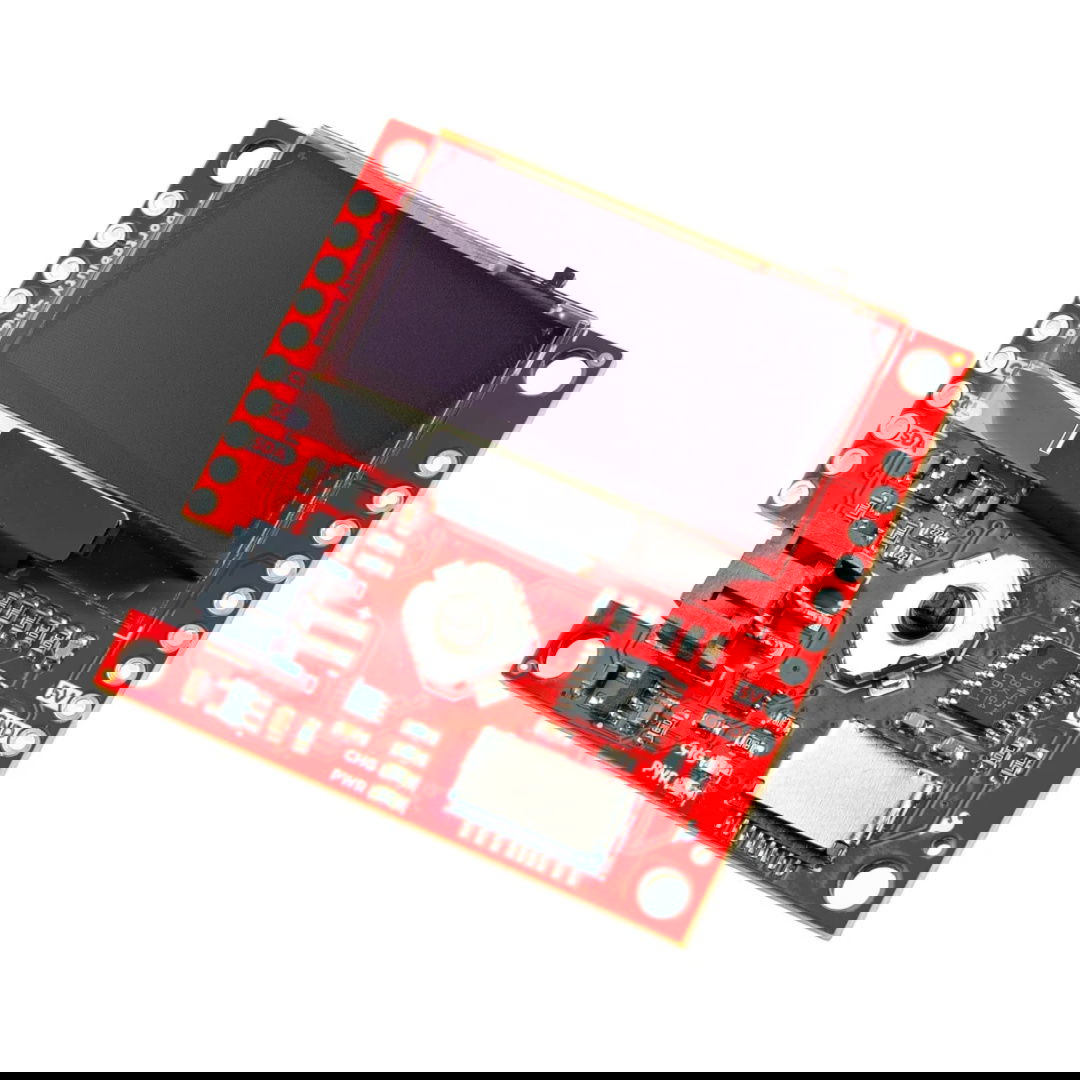

Přenosný štít - překryvný kryt s 1,3" OLED displejem a joystickem - SparkFun DEV-27510
SparkFun Portability Shield je kompletní rozhraní, které přidává sadu funkcí ke kompatibilním vývojovým deskám pro terénní aplikace. Díky 1,3" OLED displeji, pětisměrnému joysticku a slotu pro microSD umožňuje vytváření plnohodnotných uživatelských rozhraní, zaznamenávání dat a navigaci v menu. Modul je navržen pro kompatibilitu s širokou škálou desek – včetně RTK Postcard , se kterou vytváří kompletní mobilní sadu.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Botland je oficiálním distributorem modulů a příslušenství firmy SparkFun Electronics. Tento známý americký výrobce poskytuje kompletní základ pro realizaci elektronických projektů. V nabídce máme výhradně originální produkty SparkFun Electronics.

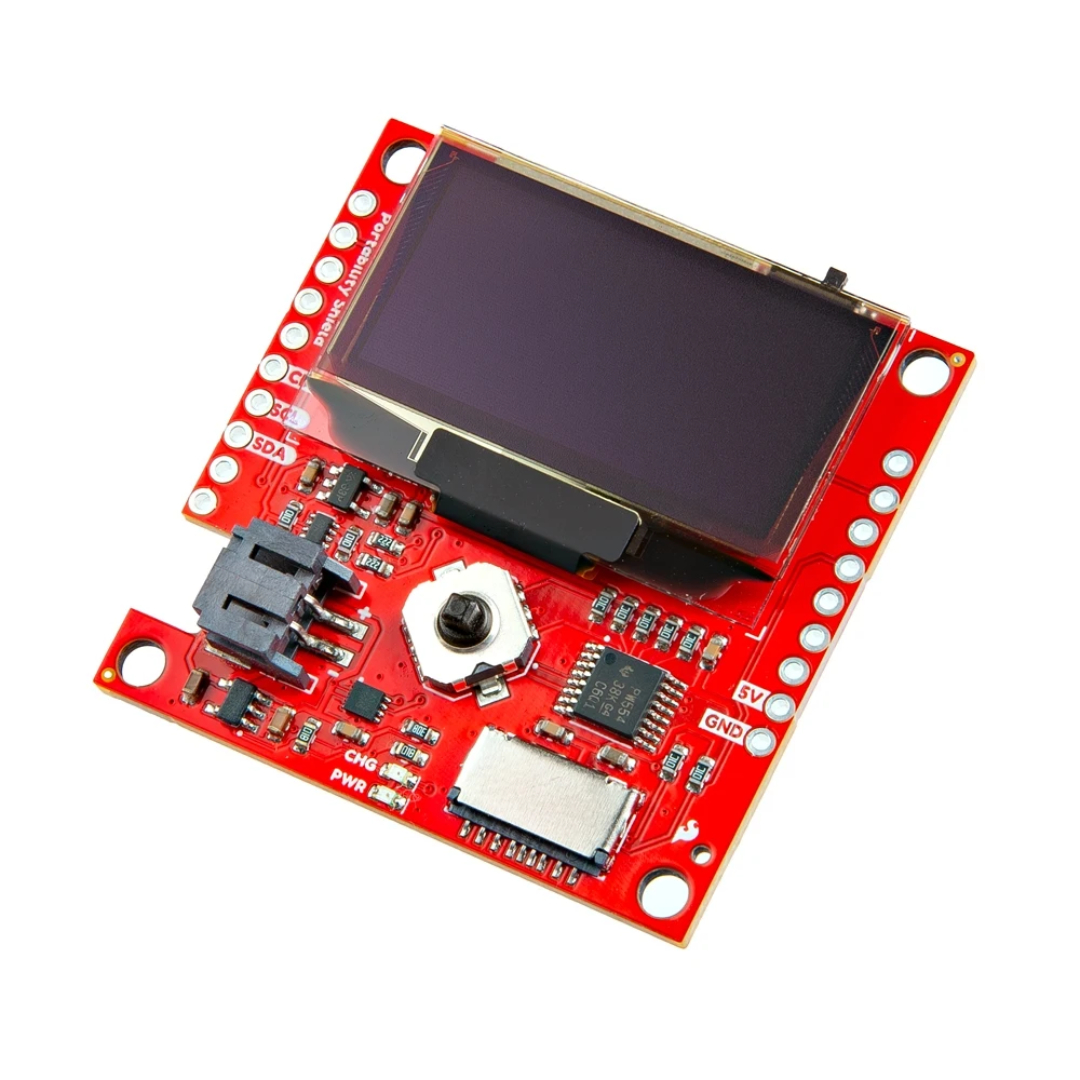

Popis produktu: Přenosný štít - překryvný kryt s 1,3" OLED displejem a joystickem - SparkFun DEV-27510
Portability Shield od SparkFun je kompletní rozhraní, které přidává sadu funkcí užitečných v terénních aplikacích ke kompatibilním vývojovým deskám. Na desce najdeme patici pro Li-Pol baterii, nabíječku MCP73831T s nabíjecím proudem cca 500 mA , indikátor stavu baterie MAX17048 a vypínač s diodou LM66200, který zajišťují nízkou spotřebu proudu v režimu spánku (~4 μA). Díky 1,3" OLED displeji, pětisměrnému joysticku a slotu pro microSD kartu je možné vytvářet plnohodnotná uživatelská rozhraní, zaznamenávat data a ovládat menu. Komunikace s komponentami probíhá přes I2C (pro OLED, joystick a indikátor baterie) a SPI (pro microSD kartu). Modul byl navržen pro kompatibilitu s mnoha deskami - včetně RTK Postcard , se kterou vytváří kompletní mobilní sadu.
Přenosný štít - překryv s 1,3'' OLED displejem a joystickem - SparkFun DEV-27510.
SparkFun Portability Shield je kompletní rozhraní, které přidává sadu funkcí kompatibilním vývojovým deskám užitečných pro terénní aplikace.
Speciální funkce
- 1,3palcový OLED displej - pracuje na sběrnici I2C, výchozí adresa 0x3D (lze změnit na 0x3C)
- 5cestný joystick - napájený expandérem portů GPIO PCA9554, poskytuje intuitivní navigaci v rozhraní
- Slot pro microSD kartu s třecím uchycením - umožňuje zápis dat pomocí rozhraní SPI
- Napájení z Li-Pol baterie nebo přes VIN linku (5 V) - integrovaná nabíječka MCP73831T s maximálním proudem 500 mA
- Vestavěný indikátor stavu nabití baterie - čip MAX17048 s komunikací I2C
- Vypínač ZAP/VYP - implementován s použitím diody LM66200, zajišťuje minimální spotřebu proudu v režimu spánku (~4 μA)
Praktické aplikace
SparkFun Portability Shield je ideální pro projekty, které vyžadují přenosnost, napájení z baterie a interakci s uživatelem v terénu. Lze jej použít pro mobilní sběr dat, lokalizační zařízení, diagnostické systémy a polní kontroléry. Je perfektní jako rozhraní pro desky, jako je RTK Postcard a další kompatibilní s formátem SparkFun.

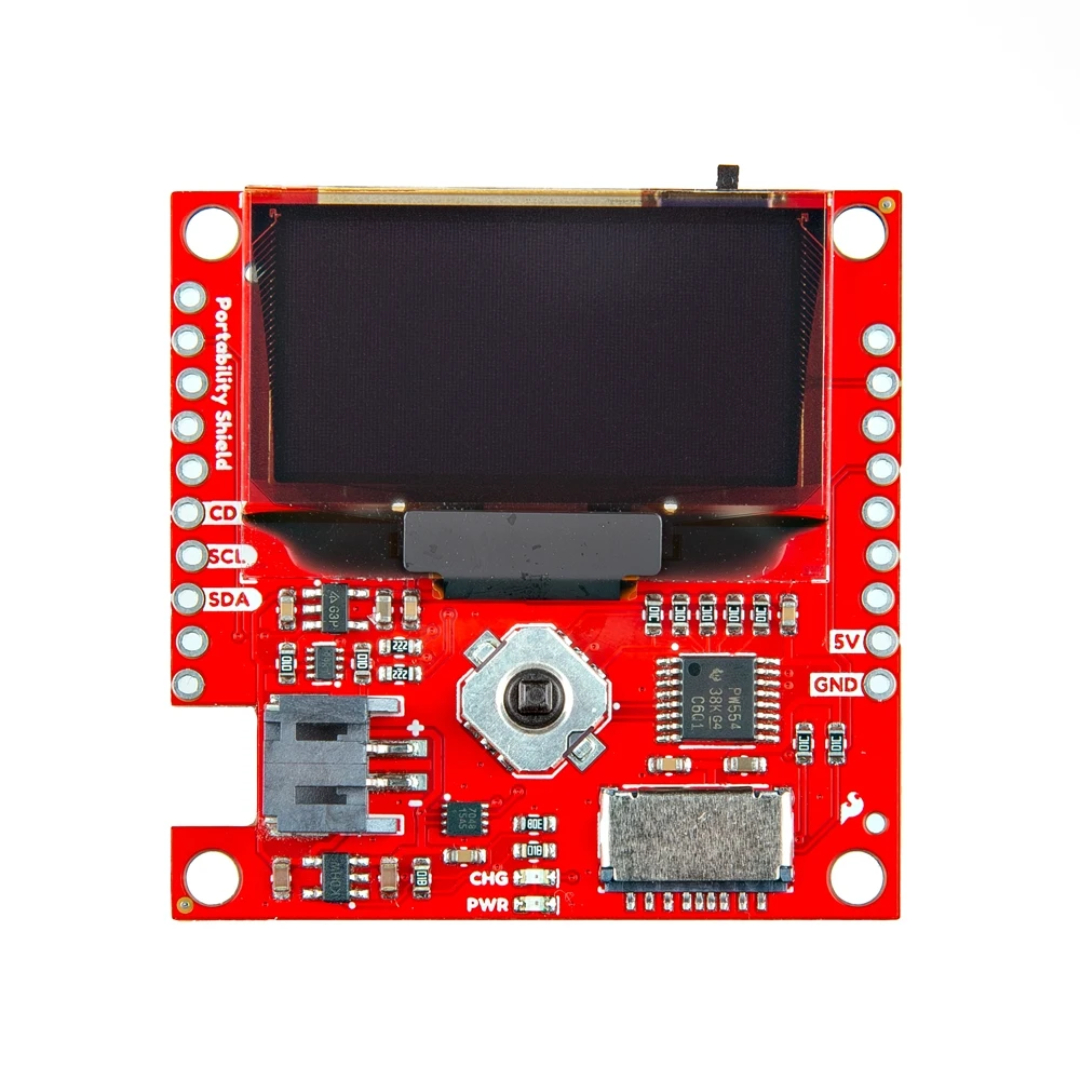

Na desce najdete patici pro Li-Pol baterii, nabíječku MCP73831T, indikátor stavu baterie MAX17048 a vypínač s diodou LM66200.
Modul byl navržen s ohledem na kompatibilitu s mnoha deskami – včetně RTK Postcard, se kterou vytváří kompletní mobilní sadu.
Technická specifikace překryvné vrstvy
- Napájení: 5 V (přes VIN konektor nebo LiPo baterii)
- OLED displej: 1,3'', rozhraní I2C, adresa 0x3D (výchozí) / 0x3C
- Nabíjecí systém Li-Pol: MCP73831T, nabíjecí proud cca 500 mA
- Indikátor stavu baterie: MAX17048, komunikace přes I2C (adresa 0x36)
- Vypínač: Na bázi LM66200, spotřeba proudu ve vypnutém stavu ~4 μA
- Regulátor napětí: AP2112K - výstupní napětí 3,3 V
- Pětisměrný joystick: ovládaný expandérem PCA9554 (adresa I2C: 0x20)
- Slot pro kartu microSD: uchycení pomocí tření, komunikace přes SPI

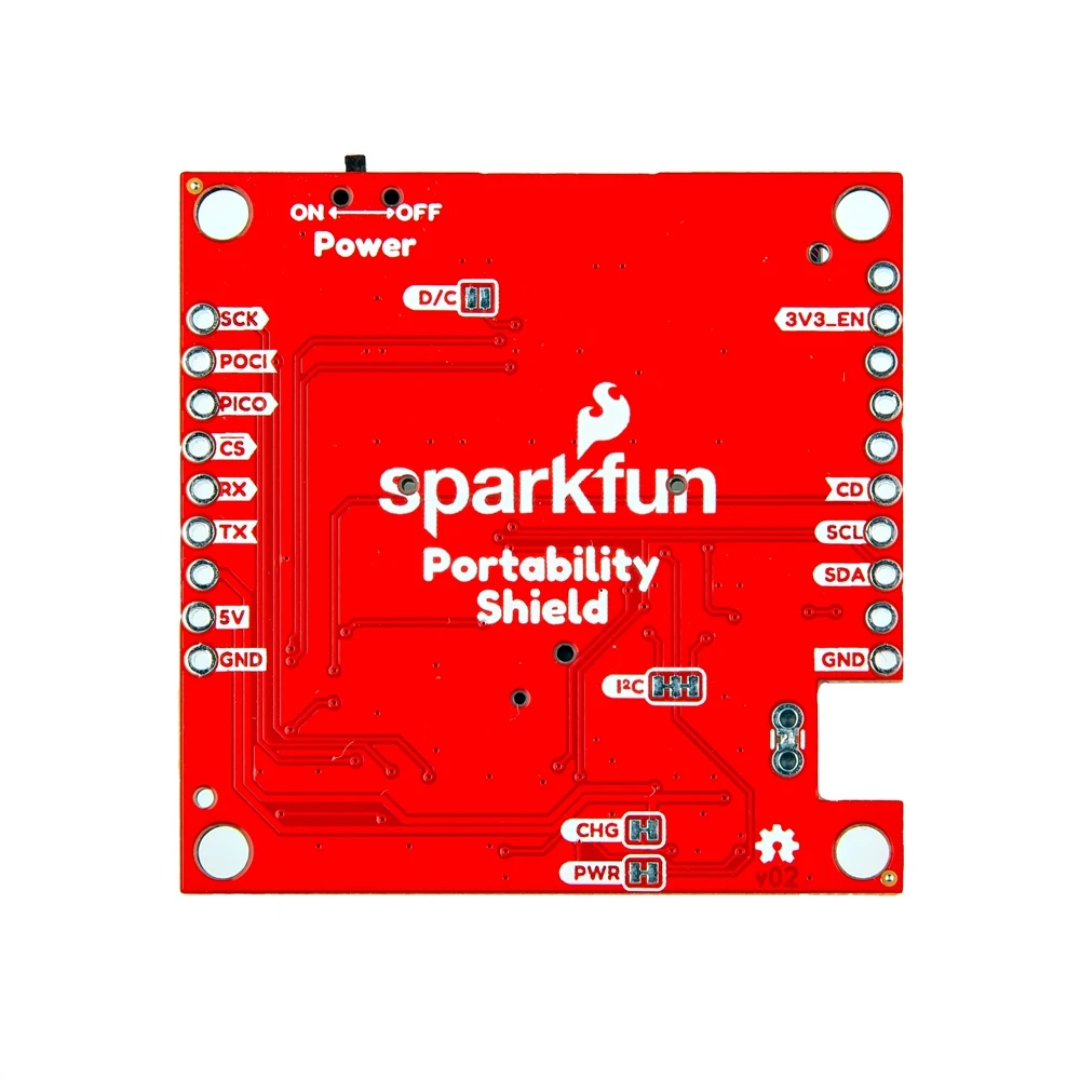

- Konfigurační propojky:
- Změna adresy OLED displeje (DC)
- aktivace pull-up rezistorů I2C
- Kontrolka napájení (PWR)
- LED indikátor stavu nabíjení (CHG)

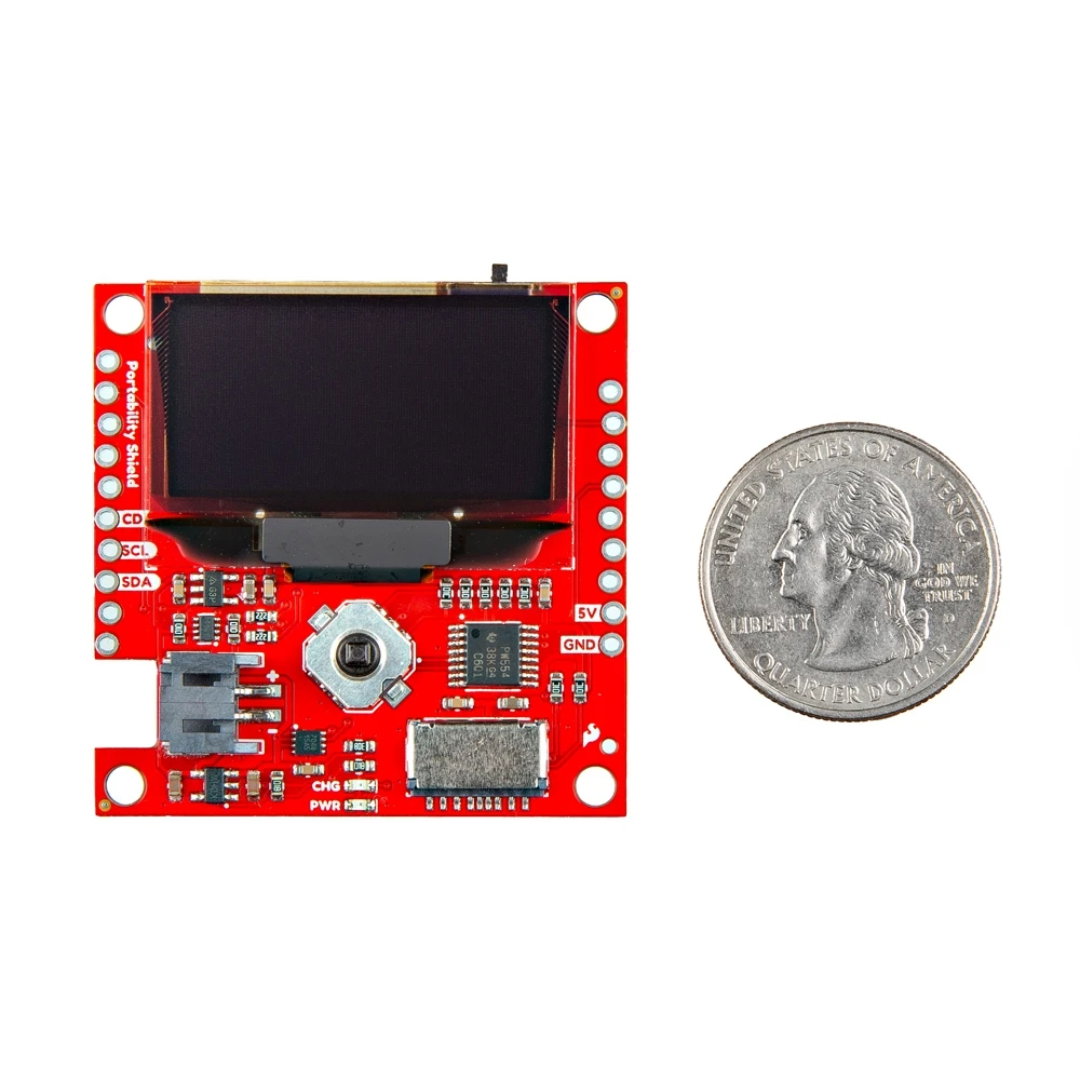

- Rozměry desky: 43 mm x 43 mm
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | OLED |
| Obrazovka - úhlopříčka | 1,30 '' |
| Obrazovka - rozhraní | I2C |
| Tlačítko - typ | Joystick + modul |
| Šířka | 7,5 cm |
| Výška | 11 cm |
| Hloubka | 0,7 cm |
| Hmotnost | 0,01 kg |
