Popis produktu: Převodník RS232 / RS485 - Ethernet - Cortex M4
Zařízení umožňující komunikaci mezi rozhraním RS232 nebo RS485 a Ethernetem RJ45. Modul konfigurovatelný prostřednictvím webových stránek, AT příkazů, sériového protokolu a síťového protokolu. Byl založen na 32bitovém procesoru ARM Cortex M4. Podporuje provozní režimy jako: TCP server, TCP klient, UDP server, UDP klient, HTTPD klient. Podporuje Modbus pro průmyslové aplikace.
Převodník RS232 / RS485 - Ethernet.
Hlavní vlastnosti převaděče
- 32bitový procesor ARM Cortex M0.
- 10 / 100Mbps Auto-MDI / MDIX Ethernetové rozhraní.
- Rozhraní RS232 a RS485 mohou pracovat nezávisle současně.
- Schopnost změnit přenosovou rychlost rozhraní RS485 ( z 600 b / s na 230,4 Kb / s ) podporuje pět možností kontroly parity: None, Odd, Even, Mark, Space.
- Stavové LED pro monitorování komunikace a provozního stavu.
- Dostupné provozní režimy: TCP server, TCP klient, UDP server, UDP klient, HTTPD klient (podporuje GET a POST).
- Podporuje Modbus pro průmyslové aplikace.
- Podporuje Websocket , zajišťuje obousměrný a transparentní přenos z portu RS232 / RS485 přímo přes web.
- Umožňuje konfiguraci prezenčních paketů , ujistěte se, že je připojení správné, abyste správně přijímali data ze senzoru.
- Umožňuje konfigurovat registrační pakety , automatické přeposílání registrovaného paketu jako identifikátoru po navázání připojení, aby bylo možné zařízení odlišit.
- Konfigurace: prostřednictvím webových stránek, AT příkazů, sériového protokolu a síťového protokolu.
- Konfigurační stránku modulu lze libovolně upravovat.
- Podporuje protokol podobný RFC2217 , může komunikovat se zařízeními, jejichž sériové nastavení (přenosová rychlost, datový bit atd.) Se mohou změnit.
- Mechanismus KeepAlive detekuje přerušení připojení a automaticky je obnovuje.
- Podporuje restartování časového limitu .
- Rozpozná název domény DNS, přizpůsobitelný server DNS
- Podporuje DHCP , automatické přiřazování IP adres nebo pevnou IP
- Firmware se aktualizuje po síti
- Obnovení továrního nastavení zařízení se provádí pomocí softwaru nebo hardwaru
- Má adresu MAC, kterou lze upravit
- Dostupný software: konfigurační software modulu, testovací nástroj TCP / UDP, virtuální sériový port VCOM
- Ukázkový kód: hostitelský počítač (zásuvka), VB, C ++ Delphi, Android, iOS atd.

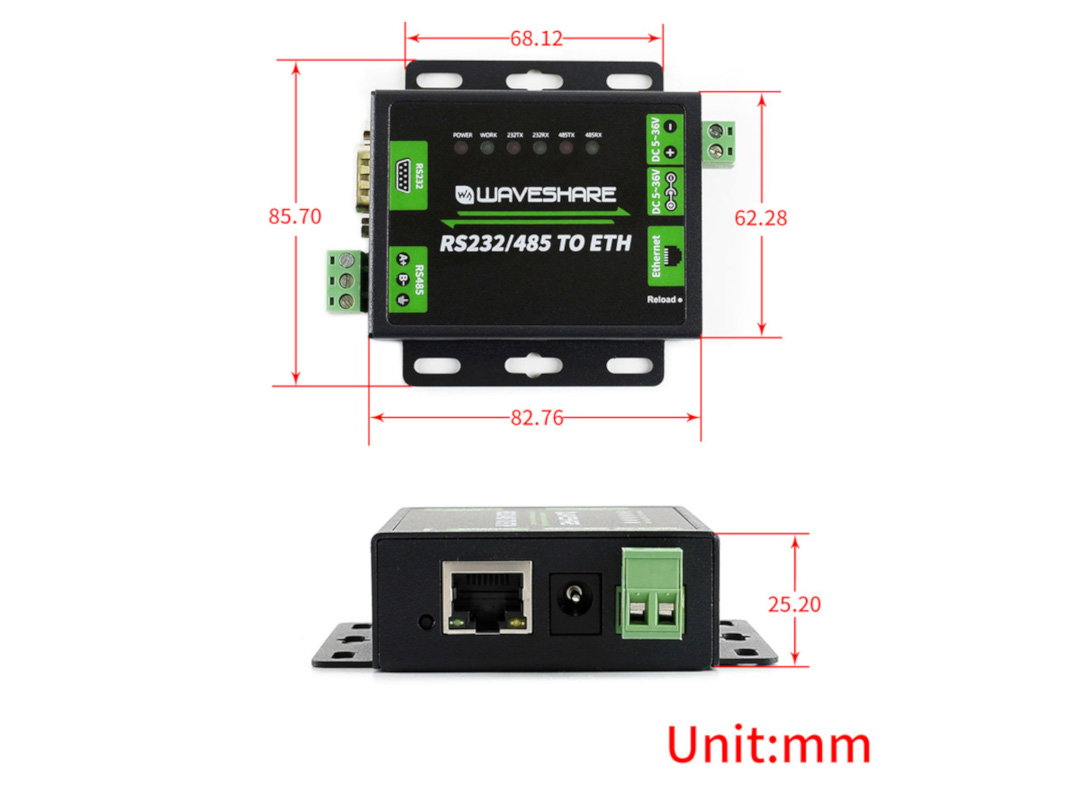

Rozměry převodníku jsou uvedeny v mm.
Specifikace převaděče
- Ethernet:
- konektor: 4pinový RJ45
- rychlost: 10/100 Mb / s
- ochrana rozhraní: 1,5 KV elektromagnetická izolace
- protokoly: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD klient
- Mezipaměť TX: 6 kB
- Mezipaměť RX: 4 kB
- RS485 / RS232:
- konektor:
- RS485: Šroub (A +, B-, GND)
- RS232: DB9 samec
- datové bity: 5 bitů, 7 bitů, 8 bitů
- stop bit: 1, 2
- Paritní bit: žádný, lichý, sudý, značka, mezera
- přenosová rychlost: od 600 b / s do 230,4 Kb / s
- Mezipaměť TX: 2 kB
- Mezipaměť RX: 2 kB
- hardwarové řízení toku: RTS / CTS
- ochrana rozhraní:
- RS485:
- 2KV ESD
- Rezistor 2,2 K Ω
- Zdroj napájení:
- napájecí napětí: 5 V až 36 V (5 V doporučeno)
- jmenovitý proud: 85,5 mA při 5V
- spotřeba energie: <1 w="" span="">
- ochrana rozhraní: proti přepětí, ESD,
- Životní prostředí:
- pracovní teplota: od -40 ° C do 85 ° C
- skladovací teplota: -40 ° C až 105 ° C
Sada také obsahuje napájecí zdroj 5 V / 1 A pro napájení převodníku a kabel RS232 samec - samice, samice - samice a kabel RJ45.
