Popis produktu: RS232 Pal - Dual Channel UART to RS232 Converter - MAX3232E - Adafruit 5987
RS232 Pal od Adafruit je praktické řešení pro rozhraní RS232 , ideální pro fandy a profesionály zabývající se retro vybavením, průmyslovými zařízeními nebo telekomunikacemi. Deska vybavená čipem MAX3232E , umožňuje převod napěťových úrovní UART (od 0 V do 3,3 V nebo od 0 V do 5 V) na standard RS232 s napětím od ± 6 V do ± 10 V. Podporuje dva duplexní kanály (RX / TX a RTS / CTS) a jeho kompaktní velikost umožňuje pohodlné použití. Díky schopnosti pracovat s napájecím napětím od 3 V do 5,5 V a přenosovými rychlostmi až 250 kb/s je kompatibilní s většinou mikrokontrolérů a jednodeskových počítačů, včetně Raspberry Pi .
RS232 Pal - dvoukanálový převodník UART na RS232 - MAX3232E - Adafruit 5987.

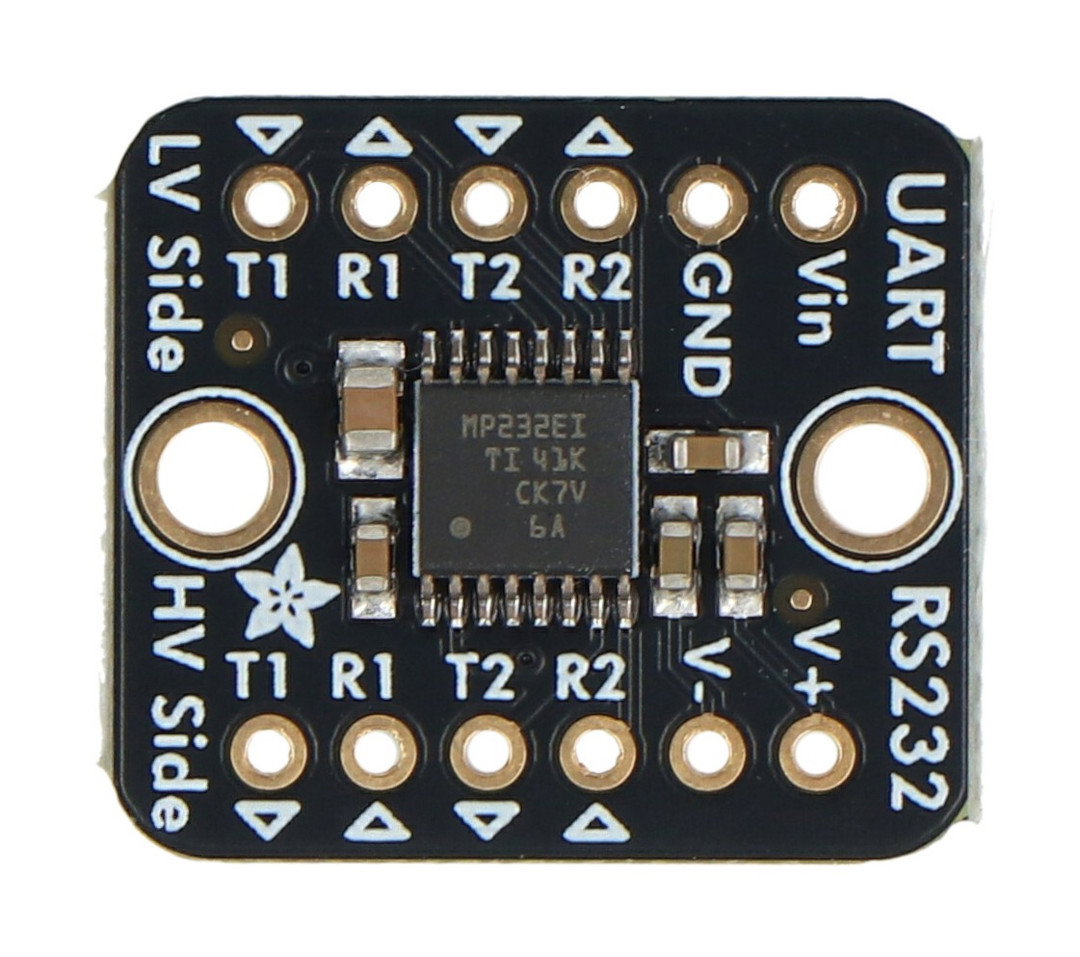

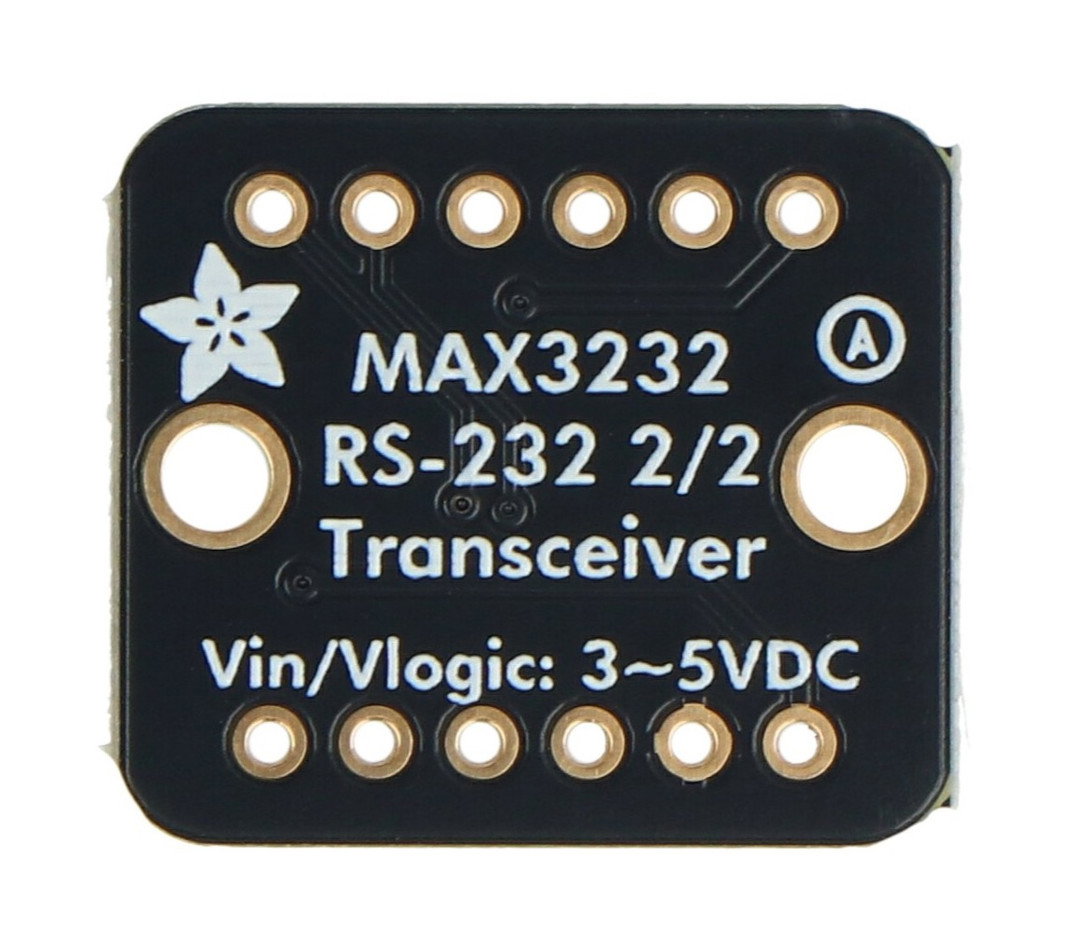

Deska osazená čipem MAX3232E.Hlavní vlastnosti RS232 Pal
- Dvoukanálový převodník UART na RS232 na čipu MAX3232E
- Podporuje napětí RS232 od ±6V do ±10V
- Pracuje s 3,3V nebo 5V logikou, s napájením od 3V do 5,5V
- Přenosová rychlost až 250 kb/s
- Vestavěná ESD ochrana při ±15kV
- Kompatibilní s mikrokontroléry a jednodeskovými počítači (např. Raspberry Pi)
- Podporuje signály RX/TX a RTS/CTS pro oba kanály
- Nabízí kompaktní rozměry 20,4 x 17,8 x 3 mm
Čepy desky
Napájení:
- VIN - napájení dle logiky (3,3 V nebo 5 V)
- GND - zem pro napájení a logiku
- V+ / V- - kladné a záporné napěťové lišty RS232, které se mají použít jako referenční
Nízkonapěťová strana (UART):
- T1 / T2 - datové vstupy z UART (logika 3,3 V / 5 V)
- R1 / R2 - datové výstupy do UART (3,3V / 5V logika)
Vysokonapěťová strana (RS232):
- T1 / T2 - datové výstupy do systému RS232
- R1 / R2 - datové vstupy ze systému RS232

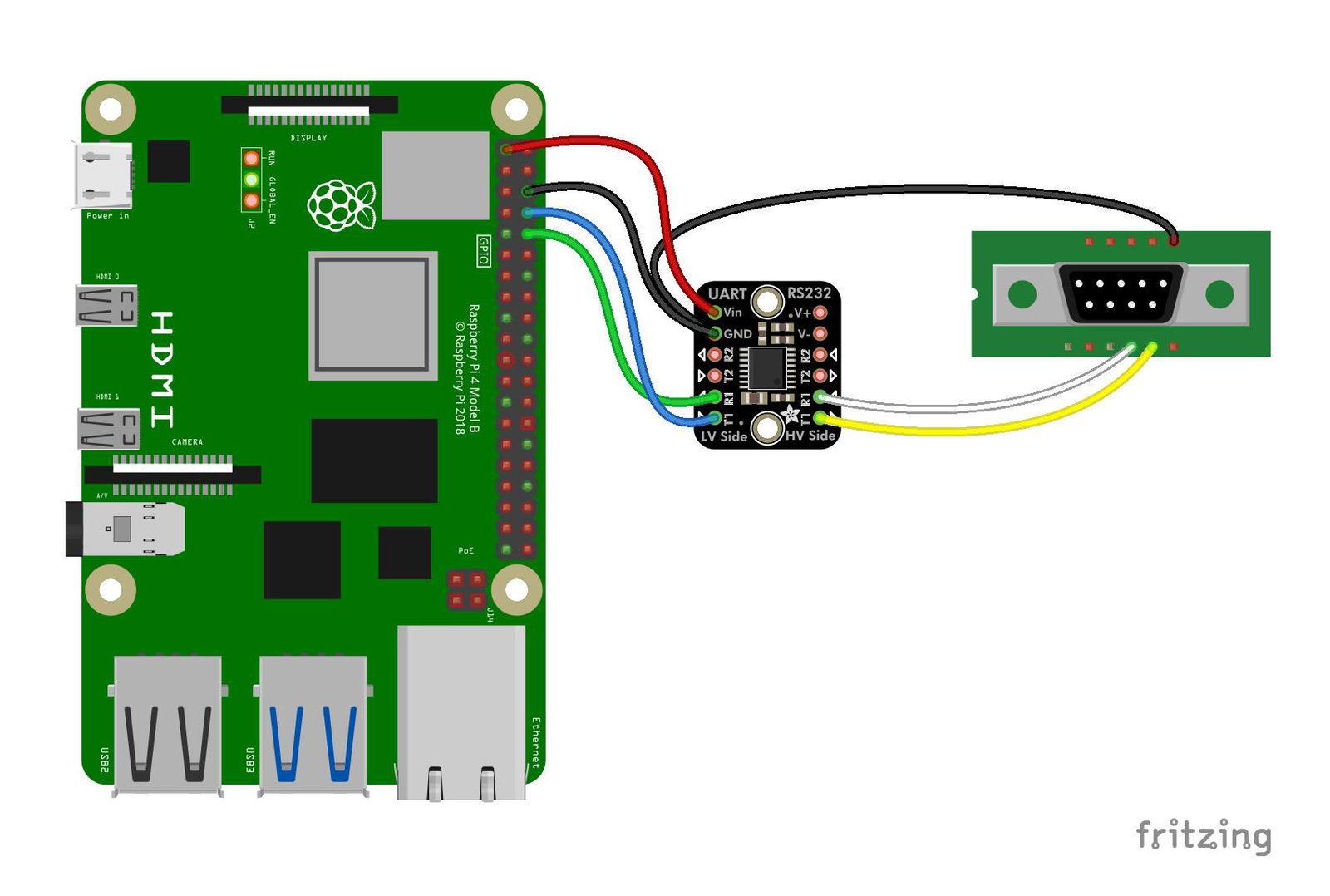

Schéma zapojení Raspberry Pi pro konektory RS232 Pal a RS-232.
Modul pracuje s logikou 3,3 V nebo 5 V.
Programování RS232 Pal
Díky kompatibilitě s Python a CircuitPython je konfigurace RS232 Pal rychlá a intuitivní. Deska podporuje vestavěný modul UART, který umožňuje odesílat a přijímat data RS232. Adafruit Blinka umožňuje použití s počítači, jako je Raspberry Pi, s plnou podporou GPIO a UART. Kódování je omezeno na několik řádků Pythonu a podrobné příklady lze nalézt v dokumentaci Adafruit.
Technická specifikace desky
- Čip: MAX3232E
- Podporované standardy: TIA / EIA-232-F, ITU V.28
- ESD ochrana: ±15 kV HBM, ±8 kV kontakt, ±15 kV vzduch
- Napájení: 3V až 5,5V
- Napájecí proud: 300 µA (typický)
- Počet kanálů: 2 duplexní (RX / TX, RTS / CTS)
- Přenosová rychlost: až 250 kb/s
- Rozměry: 20,4 x 17,8 x 3 mm
- Hmotnost: 1,3 g
Obsah sady

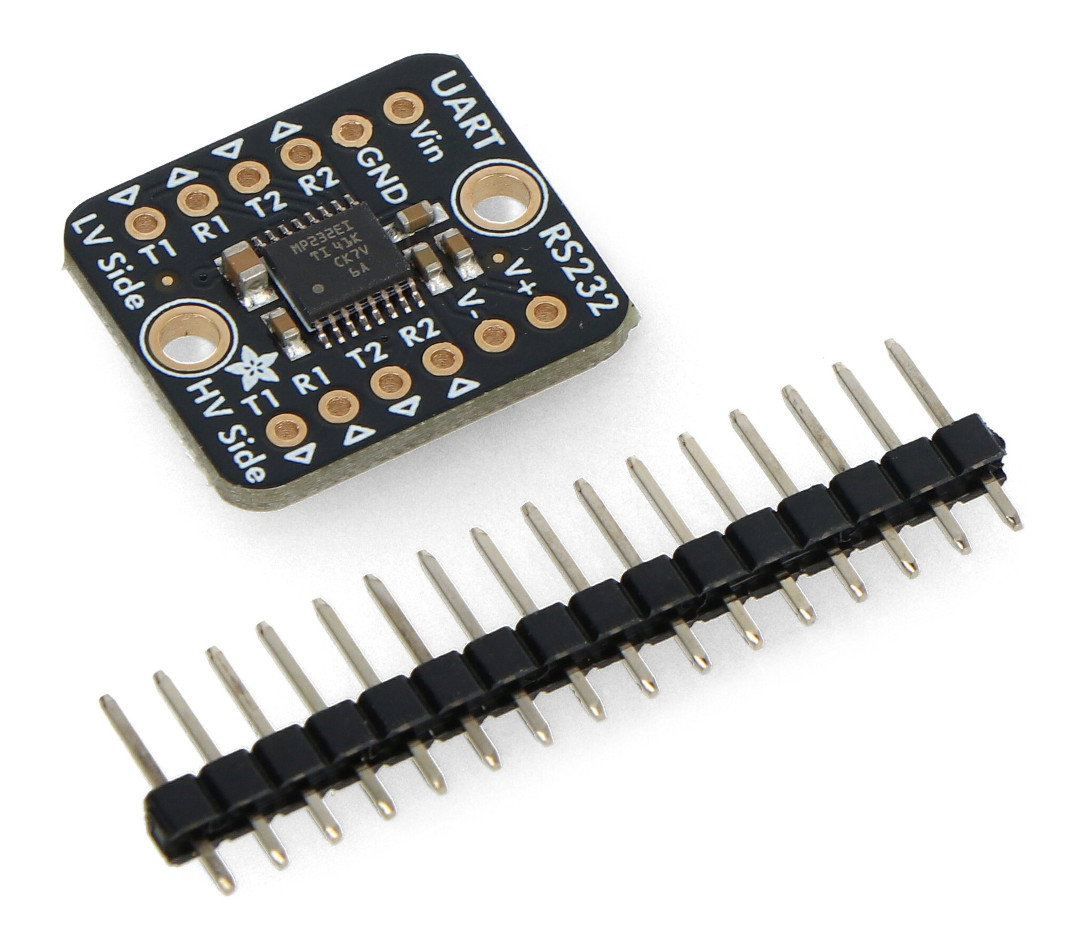

- 1x Adafruit RS232 Pal
- 1x Goldpin konektor pro pájení
Položky zahrnuté v sadě.
