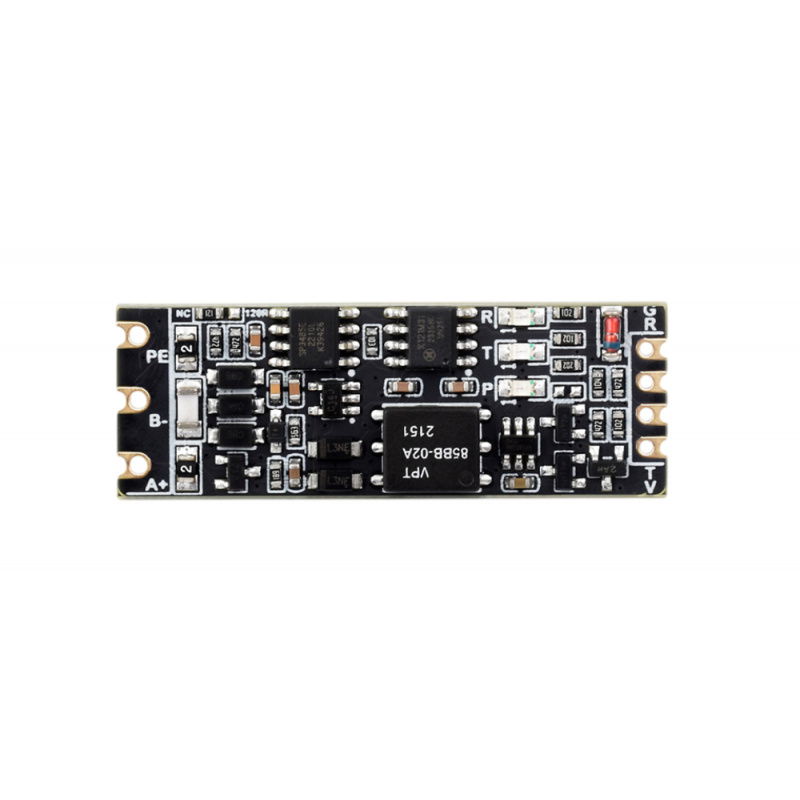

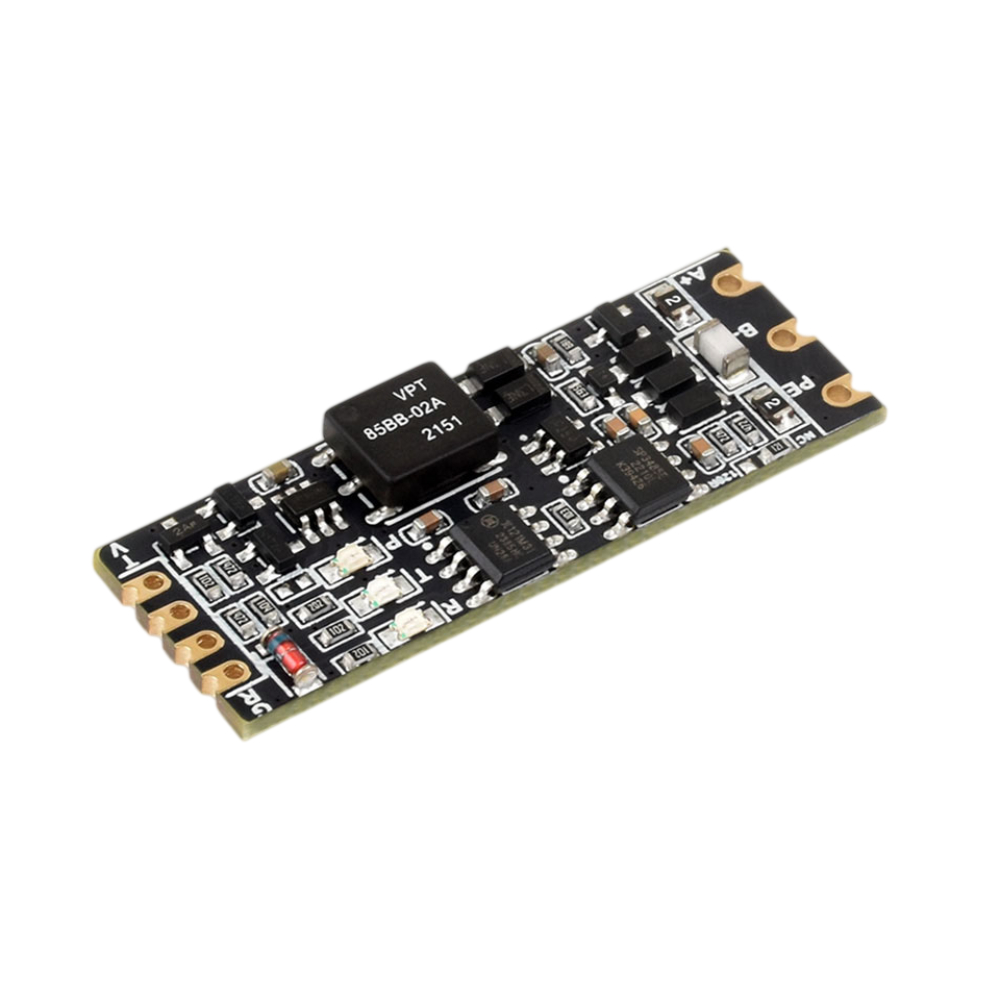

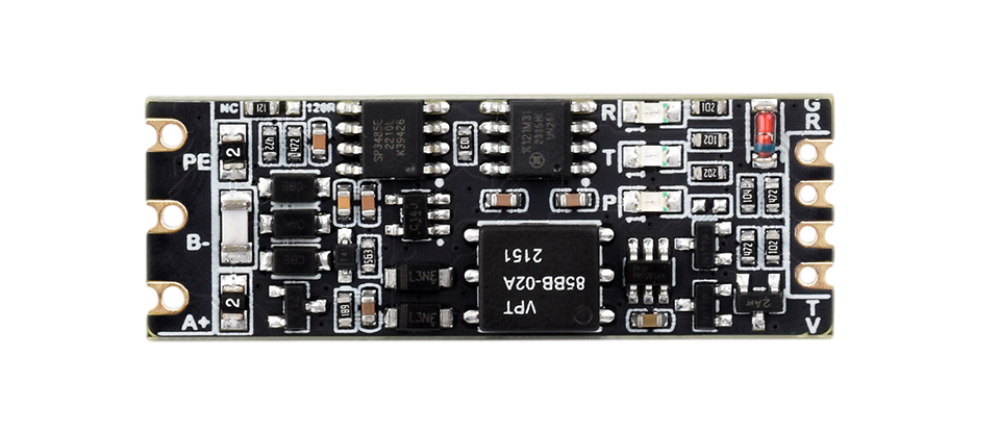

Převodník TTL na RS485 s galvanickým oddělením - Waveshare 27479
Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485 , což umožňuje stabilní komunikaci na velké vzdálenosti. Je určen pro průmyslové aplikace, automatizaci, měřicí systémy a vestavěné projekty, kde je klíčová spolehlivost, odolnost proti rušení a bezpečnost přenosu.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Převodník TTL na RS485 s galvanickým oddělením - Waveshare 27479
Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485 , což umožňuje stabilní komunikaci na velké vzdálenosti. Byl navržen pro průmyslové aplikace, automatizaci, měřicí systémy a vestavěné projekty , kde jsou klíčové spolehlivost, odolnost proti rušení a bezpečný přenos. Modul se vyznačuje plným galvanickým oddělením napájení a signálů , čímž účinně chrání hostitelská zařízení před přepětím, zemními smyčkami a elektromagnetickým rušením. Vestavěné ochranné prvky, jako jsou TVS, ochranné diody a samoresetovací pojistka , zajišťují stabilní provoz i v náročných podmínkách prostředí. Díky pinům s proužkovanou hranou a povrchové úpravě ENIG (imerzní zlato) lze převodník snadno integrovat přímo na desky plošných spojů .
Převodník TTL na RS485 s galvanickým oddělením - Waveshare 27479.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Převodník TTL na RS485 (C) je kompaktní, profesionální modul určený k převodu signálů TTL (3,3 V/5 V) na diferenciální signál RS485.
Speciální funkce
- Převod signálu TTL na RS485 (half duplex)
- Kompatibilní s úrovněmi TTL od 3,3 V do 5 V
- Galvanické oddělení napájení a signálů - vysoká odolnost vůči rušení
- Vestavěné zabezpečení:
- Přepěťové a antistatické TVS
- Ochrana proti elektrostatickému výboji (ESD) do 6 kV
- ochrana proti přepětí a nadproudu
- samoresetovací pojistka
- Podporuje komunikaci typu point-to-point a point-to-multipoint
- Integrovaný zakončovací odpor 120 Ω (aktivuje se pájecí propojkou)
- Kompaktní rozměry a průchozí otvory s prolisovanými drážkami pro snadnou instalaci
- LED diody indikující napájení a přenos TX/RX
Praktické aplikace
Převodník TTL na RS485 (C) je ideální pro projekty vyžadující spolehlivou komunikaci na dlouhé vzdálenosti, jako jsou průmyslové automatizační systémy, senzorové sítě, měřicí systémy, PLC, systémy BMS a řešení IoT. Díky galvanickému oddělení je obzvláště doporučován pro instalace náchylné k rušení, rozdílům zemního potenciálu a elektrostatickému výboji.
Technické specifikace převodníku
- Napájení: DC 3,3 V až 5 V
- Úrovně TTL: 3,3 V/5 V
- Komunikační režim: poloduplexní
- Standardy: TTL / RS485
- TTL přenos:
- dosah: < 10 m
- režim: bod-bod
- Přenos RS485:
- dosah: až cca 1,2 km
- režim: point-to-multipoint (až 32 uzlů, doporučeno opakovačů nad 16)
- Zabezpečení RS485:
- 200W přepěťová ochrana
- Ochrana proti elektrostatickému výboji (ESD) do 6 kV
- Zakončovací odpor: 120 Ω (propojka)
- Izolace: napájení a signály (vestavěná)

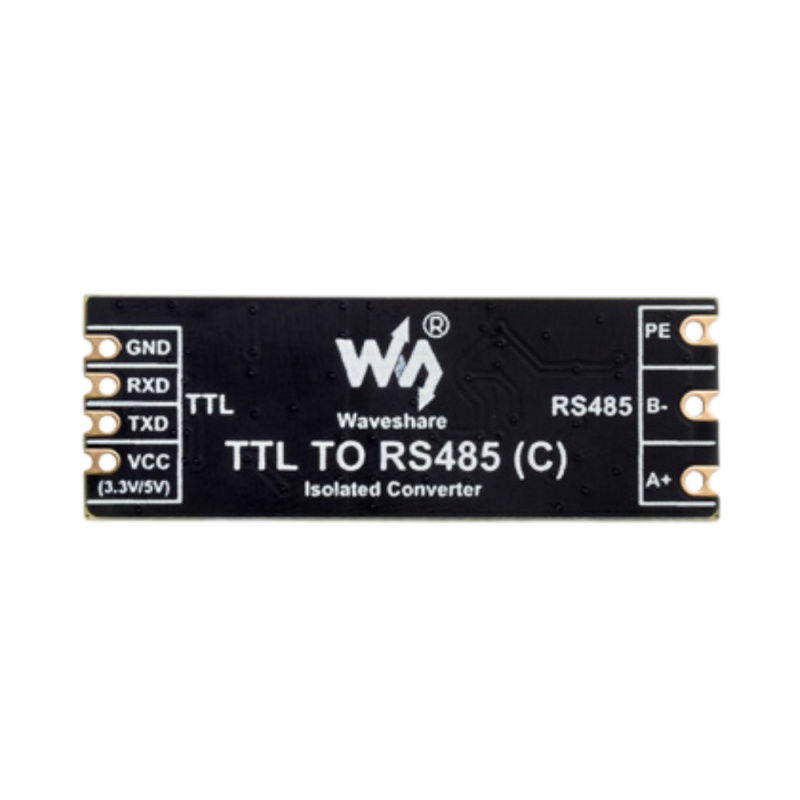

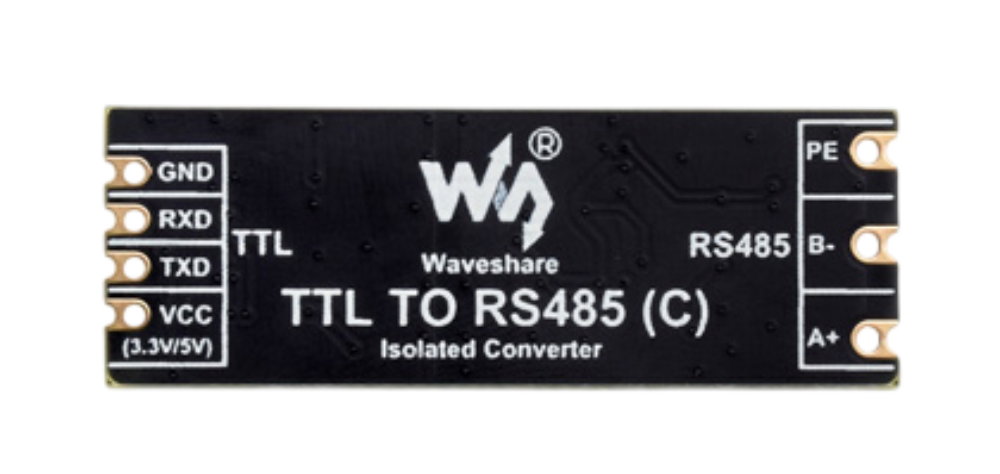

- Rozhraní: TTL (RXD, TXD), RS485 (A+, B-, PE)
- LED indikátory: PWR, TXD, RXD
- Rozměry: 42,8 × 15,2 × 4,75 mm
Obsah sady
- 1x převodník TTL na RS485 (C) s galvanickým oddělením
Díky provlékaným průchozím otvorům a povrchové úpravě ENIG (imerzní zlato) lze převodník snadno integrovat přímo do desek plošných spojů.
