Popis produktu: LattePanda Mu Full-Function Evaluation Carrier Board - nosná deska pro modul LattePanda Mu - DFRobot DFR1141
LattePanda Mu Full-Function Evaluation Carrier Board je nosná deska vytvořená speciálně pro výpočetní modul LattePanda Mu. Deska využívá všechny konektory modulu LattePanda Mu a díky dvěma ethernetovým portům Intel I225 2,5 G poskytuje spolehlivou síťovou konektivitu. Je napájen napětím od 12V do 20V. Vybaveno 4 porty USB 3.0, 2 porty HDMI 2.0, 2 sloty M.2, 1 standardním slotem PCIe x1, 1 standardním slotem PCIe x4, 1 portem typu C a dalšími.
Sada neobsahuje modul LattePanda Mu, lze jej zakoupit samostatně. Check - LattePanda Mu x86 - 8GB RAM + 64GB eMMC Intel N100 .
LattePanda Mu Full-Function Evaluation Carrier Board - nosná deska pro modul LattePanda Mu - DFRobot DFR1141.

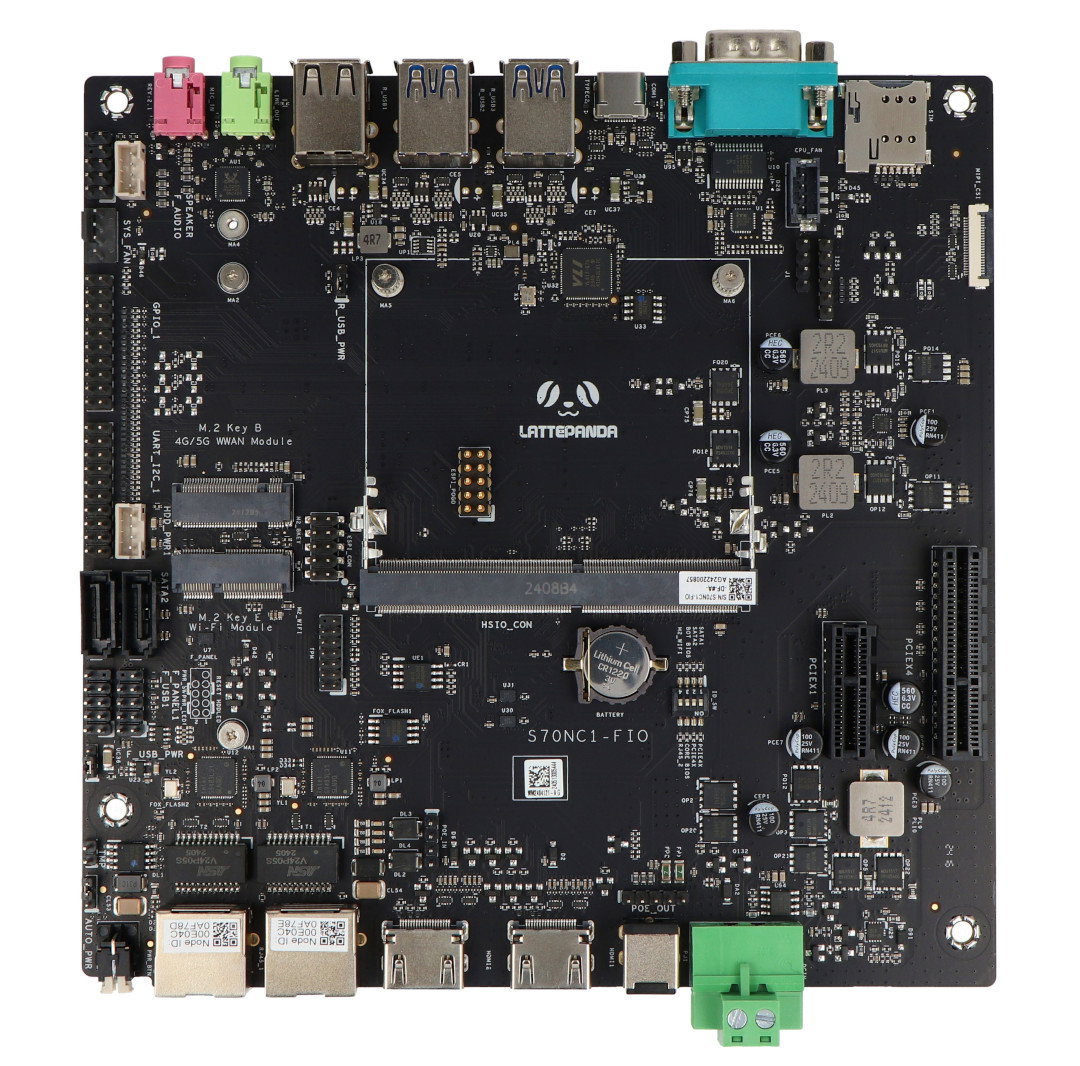

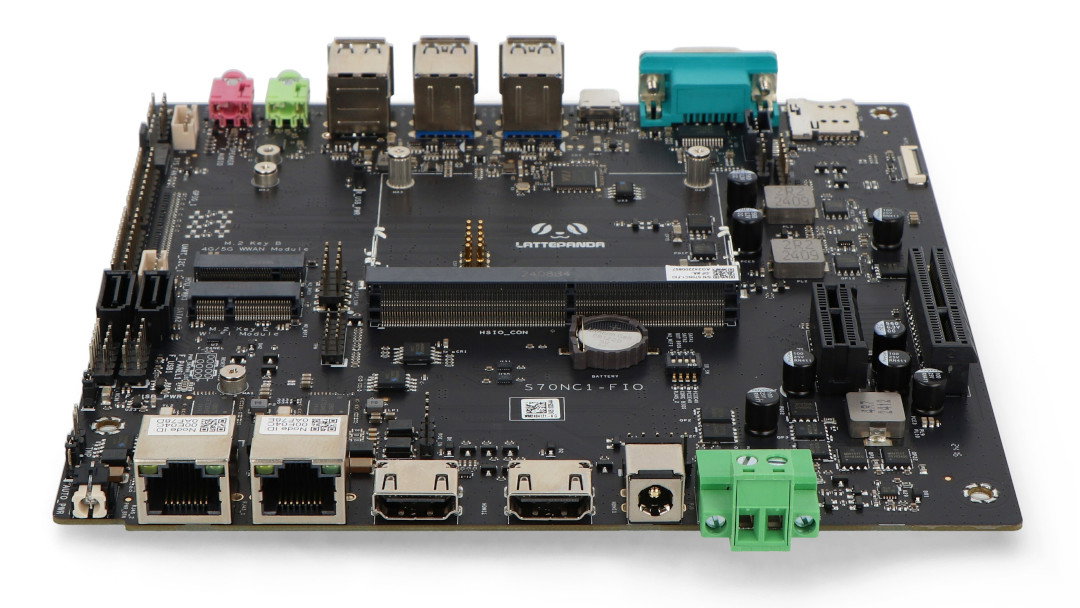

Plně funkční zkušební nosná deska LattePanda Mu - DFRobot DFR1141.
Hlavní vlastnosti nosné desky DFRobot
- Kompatibilita s LattePanda Mu : využívá všechny rozšiřující sloty výpočetního modulu LattePanda Mu , což umožňuje testovat a vyvíjet projekty
- Více rozhraní : nosná deska umožňuje rozšířit modul LattePanda Mu o mnoho rozhraní
- Síťové připojení : Vestavěné dva ethernetové porty Intel I225 2,5G
- Vestavěné sloty M.2 E a M.2 B : sloty umožňují rozšíření o karty WiFi, 4G nebo 5G
- Vestavěné standardní sloty PCIe : Sloty PCIe 3.0 x1 a PCIe 3.0 x4 umožňují připojení různých periferií, jako jsou grafické karty a síťové karty
- Široký rozsah napájení : deska je napájena vstupním napětím od 12 V do 20 V
Pozor!
Před připojením nebo odpojením LattePanda Mu, kabelů nebo interních rozhraní nezapomeňte odpojit napájení.
Popis kolíků na desce
- Rozhraní reproduktoru
- HD audio konektor
- Rozhraní systémového ventilátoru
- USB napájecí propojka
- SoC GPIO
- Rozhraní UART a I2C
- Napájecí konektor jednotky pevného disku (HDD).
- Konektor SATA 6 Gb/s
- Konektor na předním panelu
- Port USB 3.0
- USB napájecí propojka
- Snímač teploty
- Propojka pro automatické zapnutí
- M.2 klíč E slot
- M.2 klíč B slot
- rozhraní eSPI
- Rozhraní TPM
- PoE napájecí konektor
- Vstupní napájecí konektor
- Konfigurační přepínač
- Slot PCIe 3.0 x4
- Slot PCIe 3.0 x1
- Slot pro baterii CR1220
- Slot pro LattePanda Mu
- rozhraní I2S
- MIPI CSI konektor
- Patice ventilátoru procesoru (CPU).

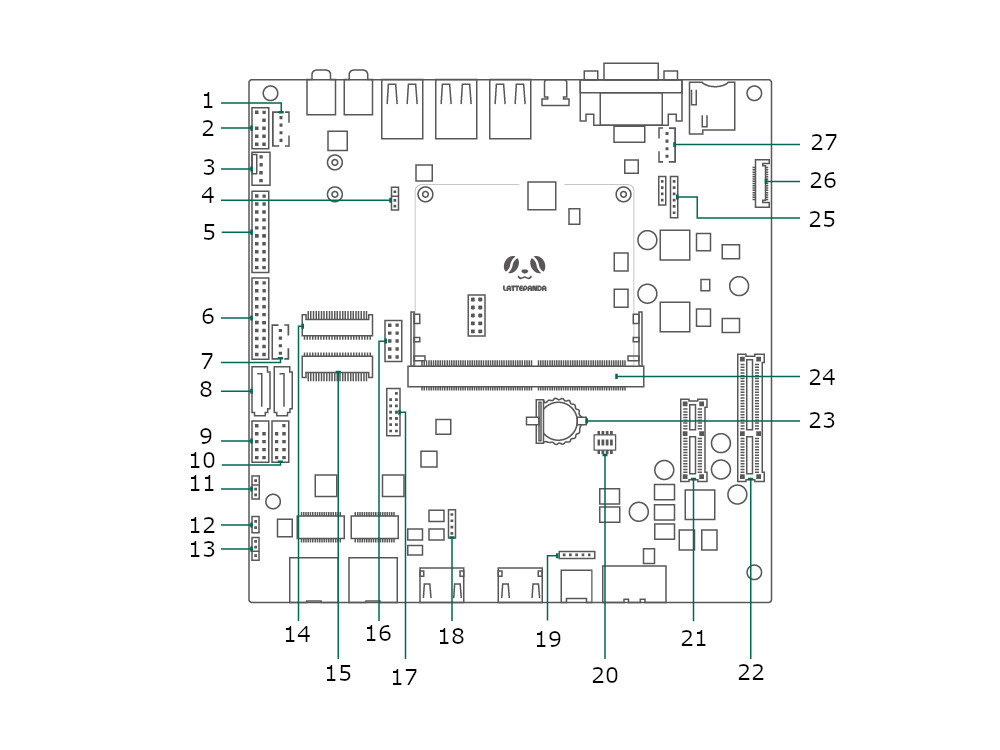

Popis pinoutů hodnotící rady LattePanda Mu.

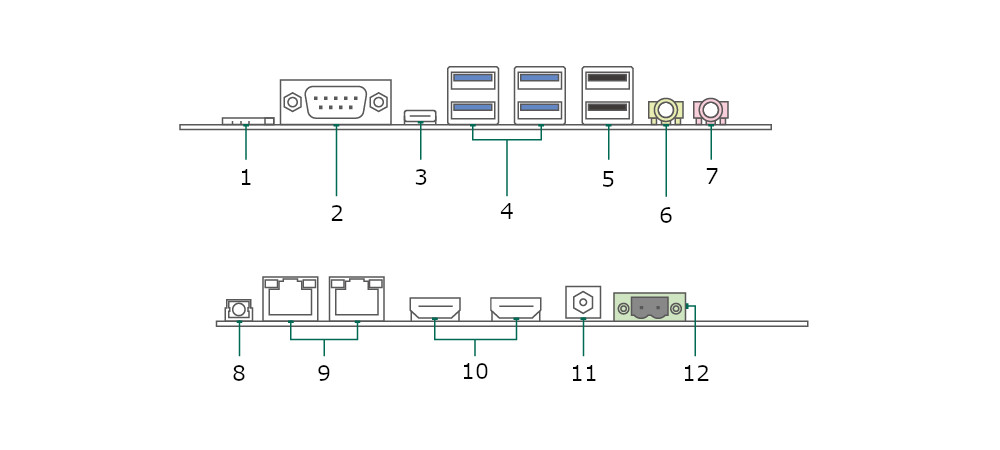

Popis rozhraní na přední a zadní straně nosné desky pro LattePanda Mu.
Popis kolíků na desce
- Slot pro SIM kartu
- konektor DB9 (RS232).
- USB C zásuvka
- 4x USB 3.0 zásuvka
- 2x USB 2.0 zásuvka
- 3,5mm jack pro sluchátka
- 3,5mm jack konektor pro mikrofon
- Tlačítko napájení
- 2x 2,5GbE port
- 2x HDMI 2.0 konektor
- DC jack 5,5/2,5 mm
- 5,08 mm DC šroubový konektor
Specifikace nosné desky LattePanda Mu Full-Function Evaluation Board
- Kompatibilita desky: LattePanda Mu
- Přední I/O rozhraní: 3,5 mm audio konektory (mikrofon a sluchátka), 2x USB 2.0, 4x USB 3.0, USB C (podporuje USB 2.0, 3.0 a DisplayPort), USB 3.0 ZIF 20-pin, RS232 port (DB9), SIM slot pro kartu
- Zadní I/O rozhraní: tlačítko napájení, 2x 2,5 GbE port, 2x HDMI 2.0, DC napájecí konektor (5,5 x 2,5 mm), DC šroubovací konektor 5,08 mm
- Rozšíření: PCIe 3.0 sloty (x1 a x4), M.2 E Key (pro WiFi), M.2 B Key (pro 4G / 5G karty), 2x SATA 6 Gb/s
- Rozhraní a konektory: zásuvky pro CPU a systémové ventilátory, I2S, TPM, eSPI, MIPI CSI-2, GPIO, UART, I2C, konfigurační přepínač a headery pro audio, přední panel, napájení PoE a disky
- Napájecí napětí: 12V až 20V
- Rozměry: 170 x 170 mm
Nastavte obsah
- 1x LattePanda Mu Full-Function Evaluation Carrier Board - nosná deska pro modul LattePanda Mu - DFRobot DFR1141
- 2x SATA kabel - 35 cm
- 1x SATA napájecí kabel
- 1x PCIe - M.2 adaptér
- Uživatelská příručka

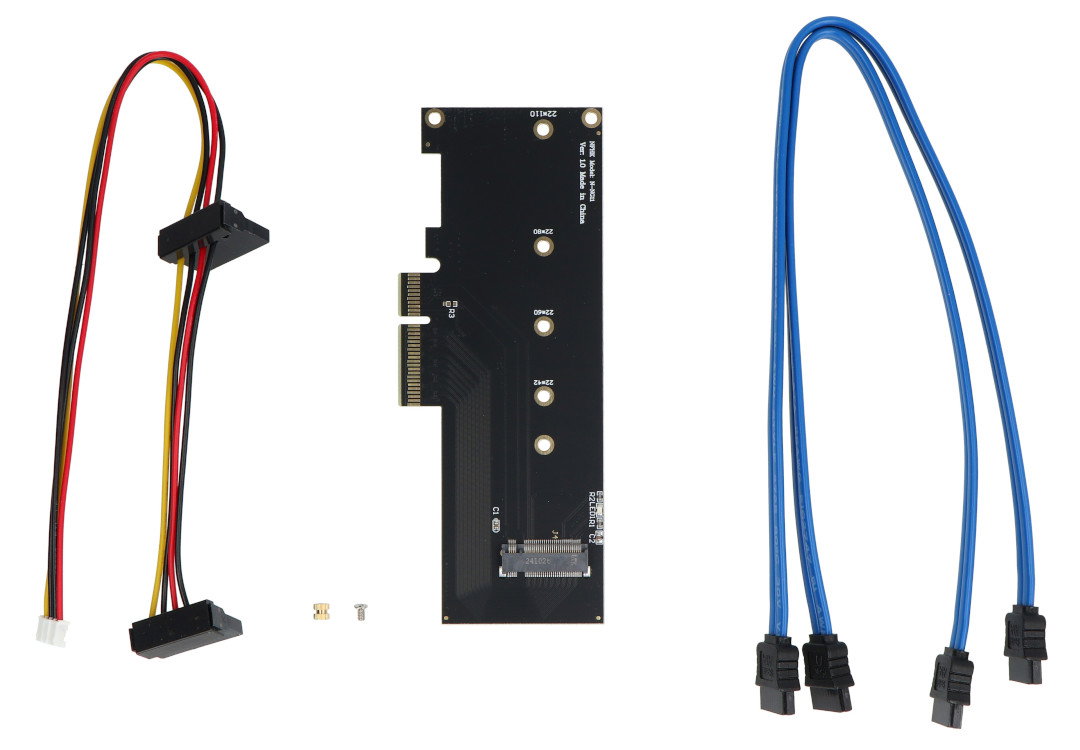

Prvky obsažené v sadě.
