Popis produktu: A608 Carrier Board - rozšiřující deska pro Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
A608 Jetson Carrier Board je všestranná rozšiřující deska pro moduly Nvidia Jetson Orin NX a Orin Nano , která se používá v oblastech, jako je robotika, videoanalýza a umělá inteligence. Obsahuje dva porty Gigabit Ethernet , rozhraní M.2 (pro SSD , WiFi a 4G/5G), čtyři porty USB 3.2, konektory CSI pro dvě kamery a port HDMI pro zobrazení obrázků. Má také porty pro integraci s externími systémy, jako jsou CAN, I2C, SPI a UART . Podporuje napájení od 9 V do 20 V (max. 60 W) a široký rozsah provozních teplot (od -25°C do 65°C). Má také RTC slot, audio porty, konektory pro mikrofony a reproduktory a také port pro ventilátor (PWM).
Výrobce připravil podrobnou uživatelskou příručku , která vám usnadní začátek práce s rozšiřující deskou – podívejte se!

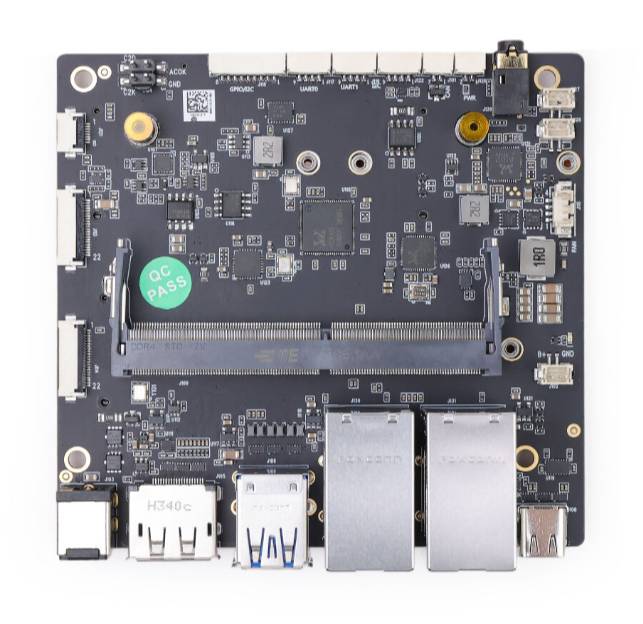

A608 Carrier Board - rozšiřující deska pro Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001.
Deska podporuje moduly Nvidia Jetson Orin NX / Nano, které umožňují připojení více periferií.
Hlavní vlastnosti nosné desky A608
- Porty Gigabit Ethernet (2x) : umožňují vysokorychlostní síťové připojení, ideální pro aplikace vyžadující vysokou datovou propustnost
- Konektory M.2 (SSD, WiFi, 4G / 5G) : poskytují možnost rozšířit úložiště a přidat komunikační moduly, jako jsou WiFi, 4G a 5G
- Porty USB 3.2 (4x) : umožňují připojení různých externích zařízení s rychlým přenosem dat
- CSI konektory pro kamery (2x) : umožňují vám připojit dvě kamery, což vám umožní implementovat pokročilé aplikace pro video a strojové vidění
- Konektor HDMI : určen pro zobrazování obrázků, kompatibilní s monitory a dalšími zobrazovacími zařízeními
- CAN port : umožňuje integraci s komunikačními systémy v reálném čase používanými v robotice a automatizaci
- Rozsah napájení od 9 V do 20 V (max. 60 W) : poskytuje flexibilitu v napájení a schopnost pracovat v různých prostředích
- Podpora funkcí I/O, UART, SPI, I2C : široká škála portů umožňuje snadnou integraci s různými externími zařízeními
Aplikace rozšiřující desky
A608 Carrier Board je ideální pro pokročilé aplikace AI, jako jsou:
- Autonomní mobilní roboti (AMR) - díky široké škále I/O portů a podpoře kamer umožňuje integraci s roboty a autonomními zařízeními
- AI Video Analytics - konektory pro kameru a video umožňují použití v inteligentních systémech analýzy obrazu v reálném čase
- Strojové vidění – integrace s kamerami a výkonnými výpočetními prostředky umožňuje implementaci pokročilých algoritmů strojového vidění
- Generativní AI – podporuje úlohy vyžadující vysoký výpočetní výkon, podporuje generování obsahu pomocí AI

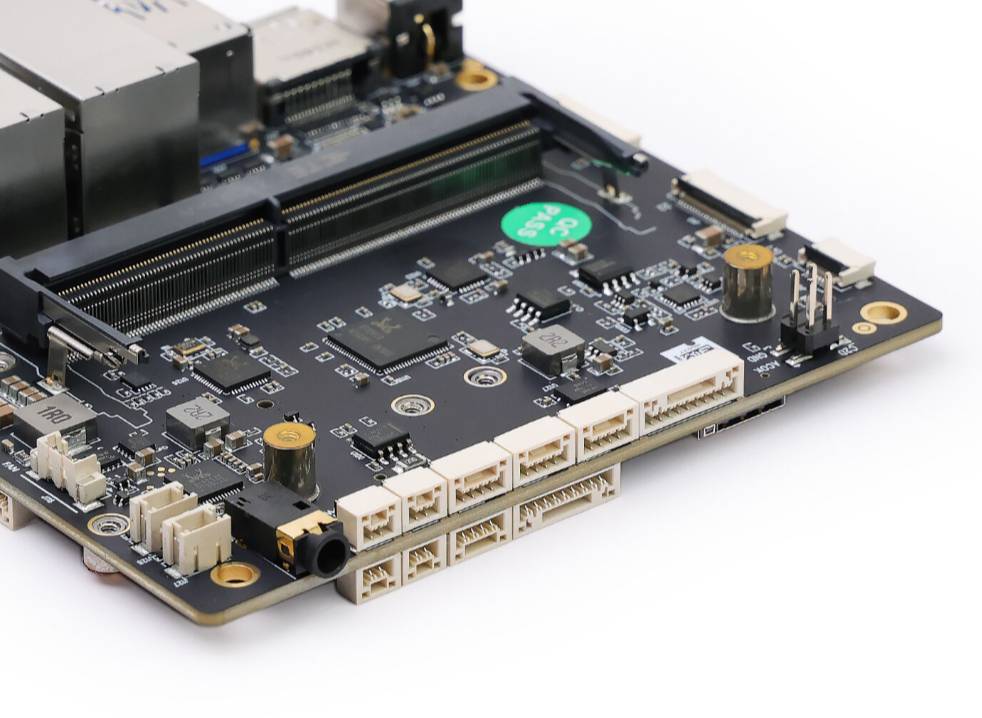

A608 Jetson Carrier Board je vybavena mnoha konektory.
Uspořádání prvků na desce.

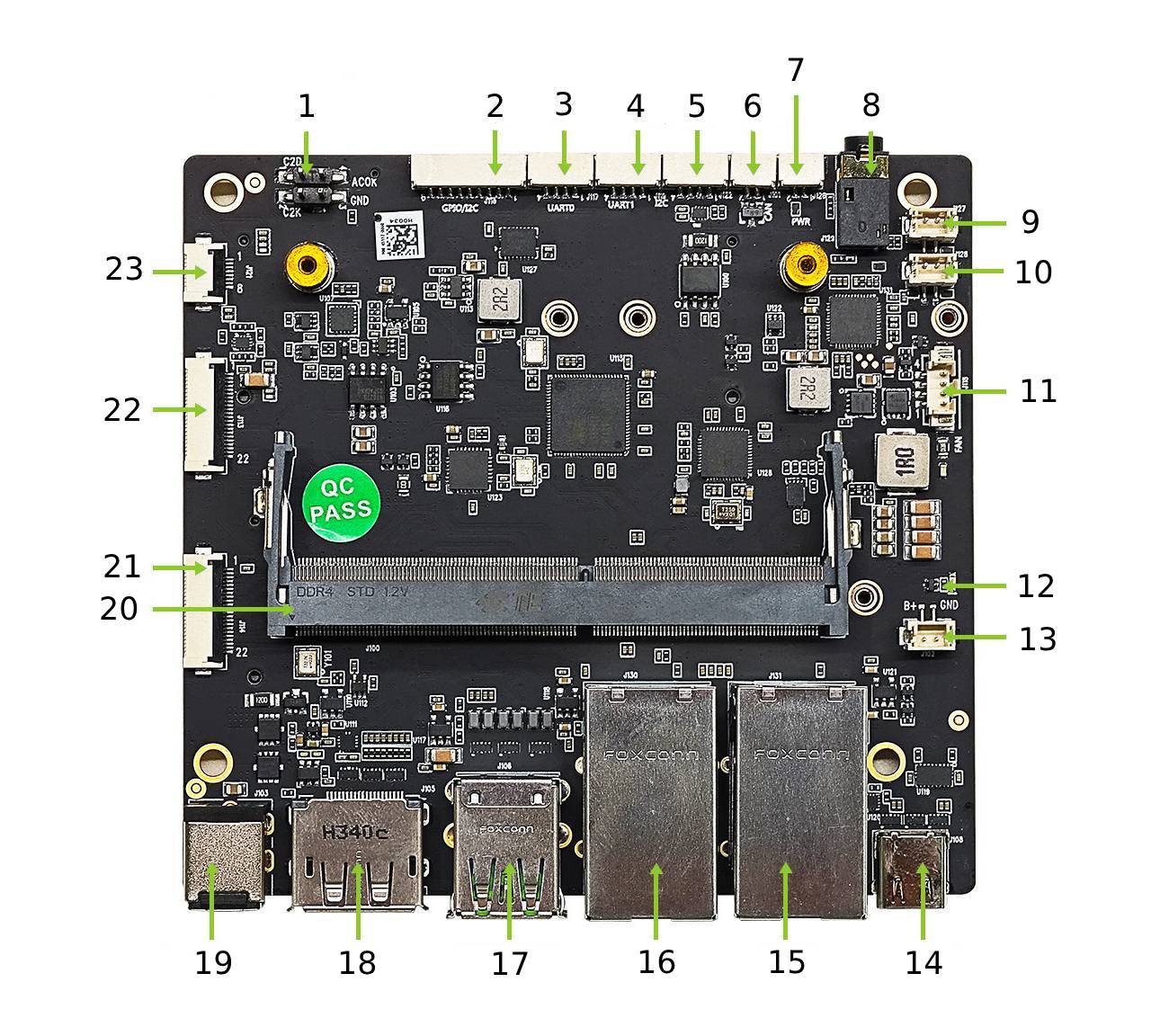

Rozložení prvků na horní straně nosné desky A608
- Programovací rozhraní mikrokontroléru
- Multifunkční port
- rozhraní UART
- rozhraní UART
- I2C rozhraní
- Rozhraní CAN
- Tlačítko napájení
- Audio jack
- Konektor reproduktoru
- Konektor reproduktoru
- 5V konektor ventilátoru
- LED indikátor
- RTC konektor
- Port typu C (2.0 + 3.2)
- Ethernetový port
- Ethernetový port
- Port USB 3.2 (2x)
- DisplayPort
- DC Jack konektor pro napájení desky
- Konektor pro hlavní výpočetní modul - Nvidia Orin NX / Orin Nano
- Konektor fotoaparátu
- Konektor fotoaparátu
- Multifunkční port

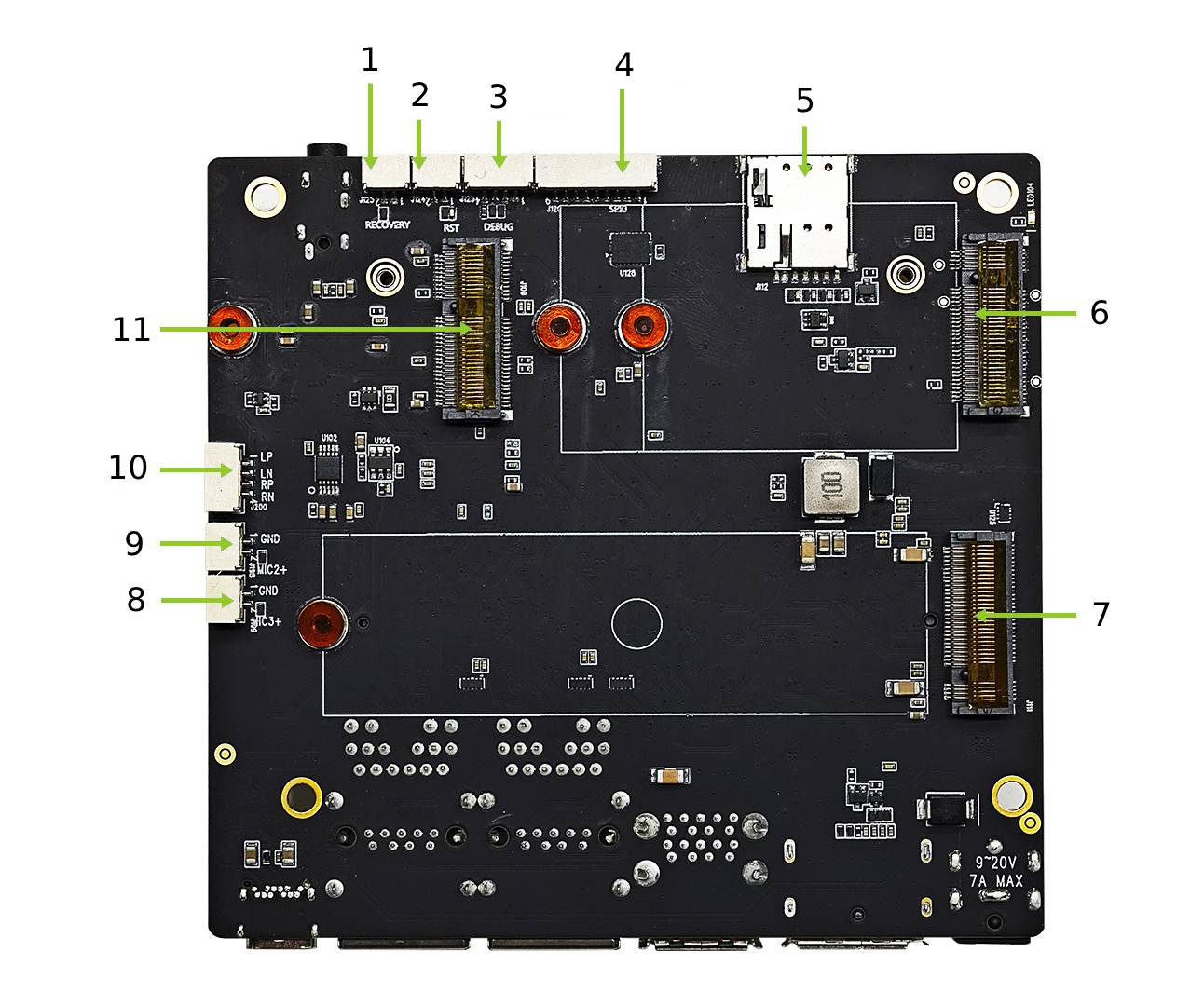

Rozložení prvků na spodní straně nosné desky A608
- Tlačítko obnovení
- Tlačítko reset
- rozhraní UART
- Multifunkční port
- Slot pro SIM kartu
- Konektor M.2 pro komunikační moduly 4G/5G
- M.2 konektor pro SSD disky
- Konektor pro připojení analogových mikrofonů
- Konektor pro připojení analogových mikrofonů
- Konektor pro příjem signálu z reproduktoru
- M.2 konektor pro WiFi moduly

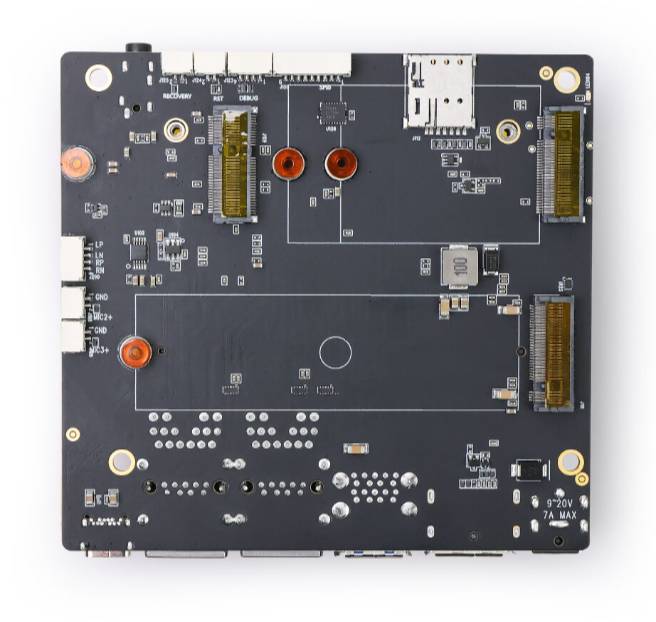

Uspořádání prvků na desce.

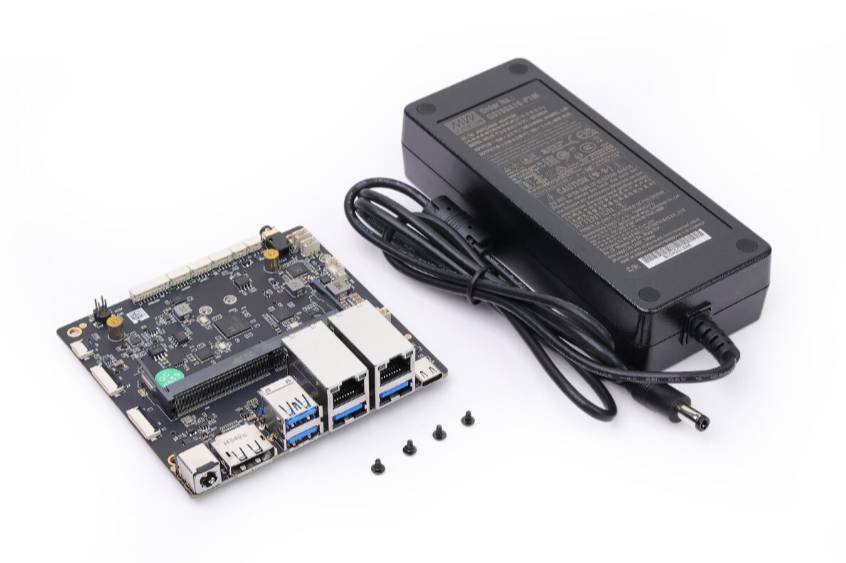

Prvky obsažené v sadě.
Technické specifikace desky
- Kompatibilita desky: Nvidia Jetson Orin NX / Orin Nano
- Síť: 2x Gigabit Ethernet (10/100/1000M)
- Rozhraní M.2: 1x M.2 Key M (SSD), 1x M.2 Key B (WiFi), 1x M.2 Key E (4G / 5G)
- USB porty:
- 4x USB 3.0 typ A (integrované USB 2.0)
- 1x USB 2.0 + 3.2 typ C
- Konektor kamery: 1x 15pinový CSI
- Zvuk: 1x 3,5mm audio jack, 2x konektor mikrofonu, 2x konektor reproduktoru, 1x zpětná vazba reproduktoru
- Displej: 1x HDMI
- Ventilátor: 1x konektor ventilátoru (5V PWM)
- Multifunkční port: 2x UART, 1x CAN, 1x SPI, 2x I2C, 7x I/O 3,3 V
- RTC: 1x konektor 3V lithiové baterie
- Napájecí napětí: 9V až 20V DC (max. 60W)
- Provozní teplota: od -25ºC do 65ºC
- Rozměry: 101,5 x 95 mm
Nastavte obsah
- A608 Carrier Board - rozšiřující deska pro Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
- Napájení 19V/4,74A (5,5/2,5mm jack) - napájecí kabel není součástí balení
