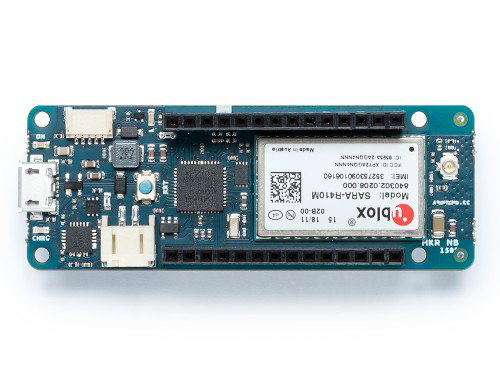

Popis produktu: Arduino MKR NB 1500 - ABX00019
Modul je založen na Atmel ATSAMD21 SoC a U-blox SARA-R410M, což umožňuje připojení NarrowBand-IoT a LTE Cat M1 . Deska má jádro Cortex-M0 + , 256 KB Flash paměti , 32 KB SRAM , 8 digitálních vstupů / výstupů, 12 PWM kanálů, 7 analogových vstupů a populární komunikační rozhraní, včetně I2S . Funguje s napětím 3,3 V. Určeno pro projekty IoT. Modul může být napájen baterií Li-Pol 1S 3,7 V minimálně 700 mAh nebo nabíjen v případě externího napájení modulu.
ATSAMW25 se skládá ze tří hlavních bloků:
- SAMD21 Cortex-M0 jádro + 32bitový ARM MCU s nízkým výkonem
- WiFi U-Blox Nina-W10 s nízkou spotřebou 2,4 GHz IEEE 802.11 b / g / n
- ECC508 CryptoAuthentication
Hlavní rysy
Níže jsou uvedeny některé funkce, které odlišují moduly Arduino od ostatních programovatelných desek.
| název | Popis |
|---|---|
| Je nainstalován bootloader | Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel microUSB a software z webu výrobce . |
| Malá velikost | Tato verze se vyznačuje malou velikostí: 61,5 x 25 mm. Nemá žádné pájené konektory. Sada obsahuje proužky goldpin pro vlastní montáž. |
| Standardní NB-IoT a LTE Cat | Arduino MKR NB 1500 má čip U-blox SARA-R410M, který umožňuje připojení NarrowBand-IoT a LTE Cat M1. |
| Digitální výstupy |
8 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek. |
| Účinnost proudu | Maximální proudová účinnost jednoho vodiče je 7 mA. |
| PWM výstupy |
12 PWM výstupů umožňuje například ovládat motory a jas LED diod. |
| Analogové vstupy |
7 vstupů vestavěného analogově-digitálního převodníku s rozlišením až 12 bitů snímače s analogovým výstupem. |
| sériová komunikace | Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C, I2S a SPI. |
| Integrovaná paměť |
Systém Atmel ATSAMW25 je taktován signálem o frekvenci 48 MHz, má 256 kB paměti Flash a 32 kB paměti SRAM. |
| 5V napájení baterie microUSB / 3,7V |
K napájení Arduina můžete použít napájecí zdroj s napětím 5 V s konektorem microUSB nebo baterii Li-Pol 1S 3,7 V s minimální kapacitou 700 mAh. |
| Nabíjení Li-Pol baterií | Modul má funkci napájení baterií s napětím do 4,2 V s intenzitou 350 mAh. |
| Vestavěná LED | Připojená LED na pinu 6 umožňuje ladění jednoduchých programů. |
Předmětem prodeje je originální produkt Arduino, Botland je oficiálním distributorem této společnosti .
|
Pozornost! Sada neobsahuje anténu , lze ji dokoupit samostatně. |
Specifikace
- Napájecí napětí: 3,7 V až 5 V.
- Odběr proudu: 7 mA
- Čip Atmel ATSAMD21
- Jádro: Cortex-M0
- Maximální taktovací frekvence: 48 MHz
- Paměť SRAM: 32 kB
- Flash paměť: 256 KB
- I / O porty: 8
- PWM výstupy: 12
- Počet analogových vstupů: 7 (kanály A / C převodníku s rozlišením až 12 bitů)
- Sériová rozhraní: UART, SPI, I2C, I2S
- Externí přerušení
- MicroUSB zásuvka
- Zásuvka JST 2,0 mm pro připojení Li-Pol 3,7 V baterií
- Velikost dlaždic: 61,5 x 25 mm
- Hmotnost: 32 g
Arduino MKR NB 1500 - výkonné možnosti v miniaturní podobě
Arduino MKR NB 1500 je jedním z nejnovějších členů stále se rozšiřující rodiny Arduino. Rádiový modul renomované značky u-blox - SARA-R410M, podporuje připojení NarrowBand-IoT a LTE Cat M1 na palubě malé desky.
Srdcem desky je procesor třídy SoC (Atmel ATSAMD21), který je založen na efektivní a nízkoenergetické architektuře ARM Cortex-M0 + a je vybaven velkou pamětí Flash (256 kB) a až 32 kB paměti RAM. Uživatel má k dispozici 8 digitálních linek GPIO, 7 kanálů 12bitového převaděče ADC a dokonce 12 kanálů PWM. Procesor má všechna nejdůležitější hardwarová periferní rozhraní: SPI, I2C, I2S a UART.
Příklady aplikací Arduino MKR NB 1500
Díky přítomnosti špičkového rádiového modulu IoT a účinného a energeticky úsporného procesoru ARM je Arduino MKR NB 1500 - ABX00019 ideální pro všechny druhy aplikací internetu věcí - včetně inteligentních budov, senzorových sítí nebo dokonce ... dálkově ovládaných robotů.
Velkou výhodou představené desky je vestavěná nabíječka pro 1článkové lithium-polymerové baterie. Modul podporuje baterie s kapacitou až 250 mAh, což uživatele zbavuje nutnosti poskytovat externí napájecí obvody - nabíječky, měniče DC / DC atd.
Vlastní inteligentní domácí systém s Arduino MKR NB 1500
Arduino MKR NB 1500 ABX00019 byl navržen s ohledem na aplikace IoT, proto je ideální pro inteligentní instalace budov. Můžete jej mimo jiné použít jako součást místních ovladačů, které se připojí k většímu centrálnímu modulu, který spravuje celek.
Systém je vybaven digitálními i analogovými vstupy, díky čemuž je jeho použití ještě univerzálnější. Malá velikost (pouze 60,5 x 25 mm) umožňuje snadné umístění desky do krytu různých zařízení a modulů.
Zjistěte více o Arduino MKR NB 1500
Pokud vás zajímá, jak jinak můžete Arduino MKR NB 1500 používat, nebo chcete zkontrolovat podrobnosti instalace a uvedení do provozu, podívejte se do naší uživatelské příručky.
Další informace najdete také v části „Užitečné odkazy“ - existují mimo jiné odkazy na webové stránky výrobce, uživatelské fórum Arduino, Software Arduino IDE nebo dokumentace systému ATSAMW25.
