Popis produktu: Arduino MKR WAN 1310 - LoRaWAN SAMD21 - ABX00029
Modul s 32bitovým mikrokontrolérem Atmel ARM Cortex-M0 + , 256 kB paměti Flash a 32 kB paměti SRAM . Deska může být spojen s: Arduino vytvořit platformu, vlastní síť Lora pomocí Arduino Pro brány Lora , stejně jako stávající infrastruktury Lora WAN, jako například ty věci Network. MKR WAN 1310 má nový systém nabíjení baterie, 2 MB flash paměti a vylepšenou kontrolu spotřeby energie na desce. I / O piny pracují s napětím 3,3 V , vyšší napětí může desku poškodit. Modul je plně kompatibilní s prostředím Arduino.
Pro komunikaci se sítí LoRa používá modul čip Murata CMWX1ZZABZ, díky kterému můžete vytvářet různé projekty vyžadující bezdrátové připojení nebo projekty založené na IoT (Internet věcí). Arduino MKR WAN 1310 je napájeno vestavěným portem microUSB s napětím 5 V nebo pomocí baterií Li-Ion nebo Li-Pol 3,7 V. Modul spotřebovává pouze 104 uA proudu. MKR WAN 1310 s 2 MB flash paměti podporuje protokolování dat a OTA (Over The Air). Tyto funkce vám umožňují přenášet konfigurační soubory na tabuli, vytvářet vlastní příkazy skriptu nebo jednoduše ukládat místní data a přenášet je jinde.
Předmětem prodeje je originální produkt Arduino , Botland je oficiálním distributorem této společnosti .
|
První běh Abychom vám pomohli začít s modulem, připravili jsme návod, který pokrývá instalaci a první spuštění prostředí Arduino. |
Hlavní rysy
Níže jsou uvedeny některé funkce, které odlišují MKR WAN 1310 od ostatních programovatelných desek.
| Vlastnosti | Popis |
|---|---|
| Je nainstalován bootloader | Díky nainstalovanému zavaděči potřebujete k programování zařízení pouze vhodný kabel microUSB a software z webu výrobce . |
| Malá velikost | Tato verze se vyznačuje malou velikostí: 67,64 x 25 mm. Na spodní straně má pájené konektory a nahoře konektory. |
| Digitální výstupy |
8 digitálních vstupů / výstupů umožňuje mimo jiné ovládání LED, relé a čtení stavů tlačítek. |
| Účinnost proudu | Maximální proudová účinnost jednoho vodiče je 7 mA. |
| PWM výstupy |
12 PWM výstupů umožňuje například ovládat motory a jas LED diod. |
| Analogové vstupy |
7 vstupů vestavěného analogově-digitálního převodníku s rozlišením až 12 bitů snímače s analogovým výstupem. |
| sériová komunikace | Zařízení podporuje populární komunikační rozhraní, včetně: UART, I2C a SPI. |
| Integrovaná paměť |
Čip Atmel SAMD21 je taktován signálem 48 MHz, má 256 kB paměti Flash a 32 kB paměti SRAM. Deska má navíc 2 MB externí flash paměti (QSPI). |
| 5V napájení baterie microUSB / 3,7V |
K napájení Arduina můžete použít napájecí zdroj 5 V s konektorem microUSB, pin VIN s napětím 5 až 6 V nebo 2 baterie AA / AAA . Je také možné připojit Li-Ion nebo Li-Pol baterii přes konektor JST PHR-2. |
| LoRa | Rádiová komunikace se vyznačuje nízkou spotřebou energie a relativně velkým dosahem, což je ideální řešení pro zařízení IoT |
| Přehrávání hudebních souborů | Modul umožňuje přehrávat hudební soubory pomocí rozhraní SPI ( SPI1 ). |

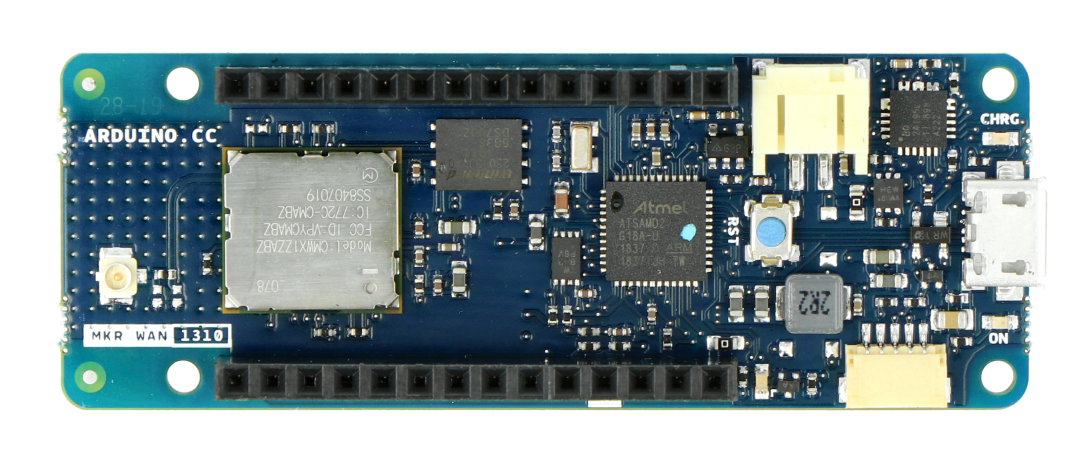

Arduino MKR WAN 1310 - pohled shora.
|
Při instalaci softwaru staženého z jiného zdroje, než který je popsán na zadní straně modulu, obdrží uživatel zprávu o neautorizovaném dodavateli desky. Lze jej zrušit jedním kliknutím a prostředí bude fungovat správně. Zajistíme, aby všechny desky označené symbolem Arduino byly originální a pocházely z jednoho zdroje - to zjistíte kontrolou seznamu autorizovaných distributorů. |
CPU: Atmel SAMD21 ARM Cortex-M0 + 32 bitů specifikace Arduino MKR WAN 1310
- Časování: 32,768 kHz (RTC), 48 MHz
- Napájecí napětí (USB / VIN): 5V
- Napájení z baterie: 2x AA nebo 2x AAA / Li-Ion nebo Li-Pol baterie
- Pracovní napětí I / O pinů: 3,3 V
- Digitální I / O piny: 8
- PWM piny: 12
- Podporovaná rozhraní: UART, SPI, I2C
- Analogové vstupní piny: 7 (ADC 8/10/12 bit)
- Analogové výstupní piny: 1 (DAC 10 bit)
- Kolíky, které zpracovávají externí přerušení: 8
- Maximální proud I / O pinů: 7 mA
- Flash paměť: 256 KB
- Paměť SRAM: 32 KB
- Externí flash paměť: 2 MB
- Integrované LED diody: 6
- Konektory: microUSB, micro uFL, JST PHR-2
- Maximální výkon antény: 2 dB
- Pracovní frekvence: 433/868/915 MHz
- Rozměry: 67 x 64 x 25 mm
- Hmotnost: 32 g
Arduino MKR - menší rozměry, ještě vyšší výkon
Arduino Uno je nejvíce vybraná hardwarová a softwarová platforma, a to jak pro fanoušky, tak pro profesionály. Spolu s integrovaným softwarovým prostředím s názvem Arduino IDE je to velmi dobrý výchozí bod pro ty, kteří se chtějí učit programování od nuly, i pro ty, kteří se profesionálně zabývají prototypováním programovatelných elektronických zařízení. Výrobce rozšířil nabídku o moduly Arduino MKR, které nabízejí ještě vyšší výkon hardwaru a podporují komunikaci se sítěmi LoRa WAN.
Bezdrátová komunikace pro zařízení IoT
Na rozdíl od Arduino Uno, který je založen na 8bitovém čipu Atmega 328p pracujícím na 16 MHz, jsou desky MKR založeny na mikrokontroléru SAMD21 Cortex M0 + vyrobeném v 32bitové architektuře, taktovaném na 48 MHz. Vyšší výpočetní výkon umožňuje použití desky MKR ve vzdálených komunikačních systémech využívajících protokol LoRa WAN. Díky tomu bude Arduino MKR ideální pro řadu projektů zařízení IoT.
