Popis produktu: Arduino Portenta Proto Kit ME - Motion Environment - prototypovací sada - AKX00073
Portenta Proto Kit VE je sada zaměřená na inženýry a vývojáře, kteří potřebují pevnou platformu pro testování strojového vidění a monitorování prostředí . Zahrnuje Portenta H7 s dvoujádrovým procesorem ARM Cortex M7 a M4, Nicla Vision s vestavěnou kamerou a sadou senzorů pro sběr dat o pohybu a prostředí. Modul 4G GNSS poskytuje cloudové připojení, umožňující analýzu a vzdálenou správu dat. Tato sada bude dobře fungovat v aplikacích, jako je rozpoznávání objektů, počítání lidí, analýza kvality vzduchu a průmyslová automatizace . Díky modulárnímu designu a podpoře platformy Arduino Cloud můžete rychle přejít od prototypu k finálnímu produktu.
Arduino Portenta Proto Kit ME - Motion Environment - prototypová sada - AKX00073.
Arduino Portenta Proto Kit VE je komplexní sada pro testování strojového vidění a monitorování prostředí.Hlavní vlastnosti sady
- Strojové vidění a analýza prostředí – Nicla Vision s kamerou umožňuje rozpoznávání objektů a počítání lidí
- Výkonný výpočetní výkon – dvoujádrový procesor ARM Cortex M7 (480 MHz) + M4 (240 MHz) v Portenta H7
- Konektivita a rozšíření – Podporuje Ethernet, USB Type-A, microSD, mPCIe, CAN a 4G LTE GNSS
- Chytré senzory - moduly pro měření pohybu, teploty, vlhkosti a kvality vzduchu
- Cloudová integrace – Arduino Cloud umožňuje vzdálený sběr a analýzu dat v reálném čase
- Modularita a kompatibilita – snadné rozšíření pomocí Proto Shield a Qwiic
- Podpora více rozhraní - UART, I2C, SPI, PWM, digitální a analogové výstupy
- Snadné programování - podpora pro Arduino IDE, Arduino CLI a Cloud Editor
Kompatibilita a programování
Portenta Proto Kit VE je kompatibilní s ekosystémem Arduino Pro a podporuje Arduino IDE , Arduino CLI a Cloud Editor . Funguje s knihovnami jako Arduino BLE, WiFi, Modulino a BHY2 , což usnadňuje integraci senzorů a bezdrátové komunikace. Vestavěná rozhraní WiFi, Bluetooth a 4G LTE umožňují komunikaci v reálném čase, díky čemuž je tato sada ideálním nástrojem pro řešení IoT a AI.
Srdcem sady je všestranná a výkonná deska mikrokontroléru Portenta H7.

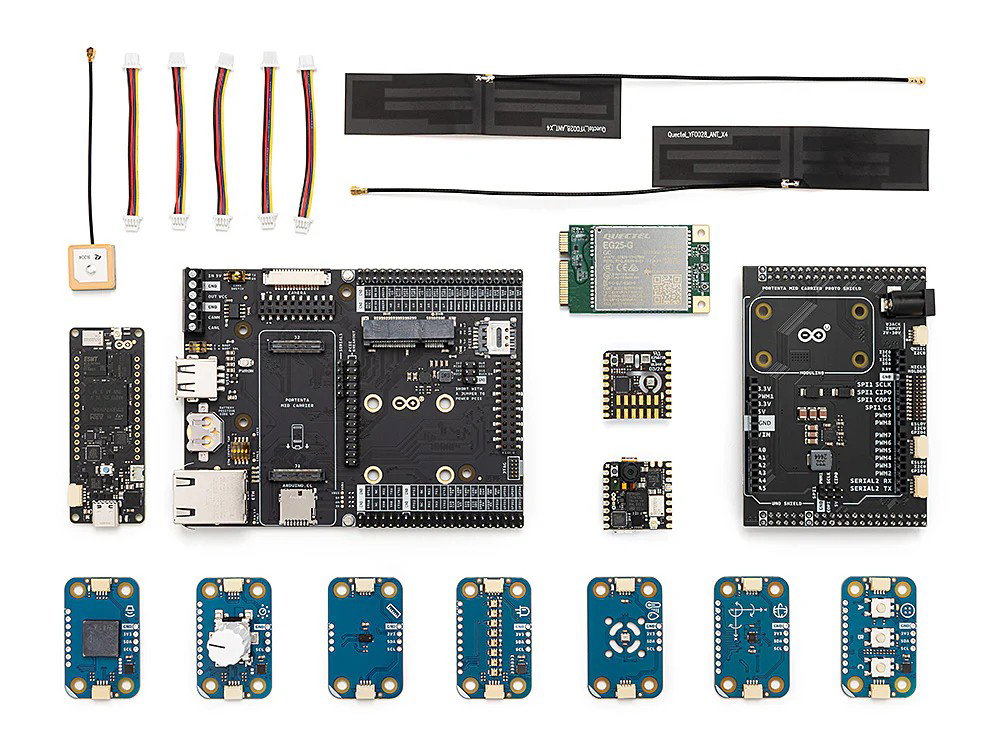

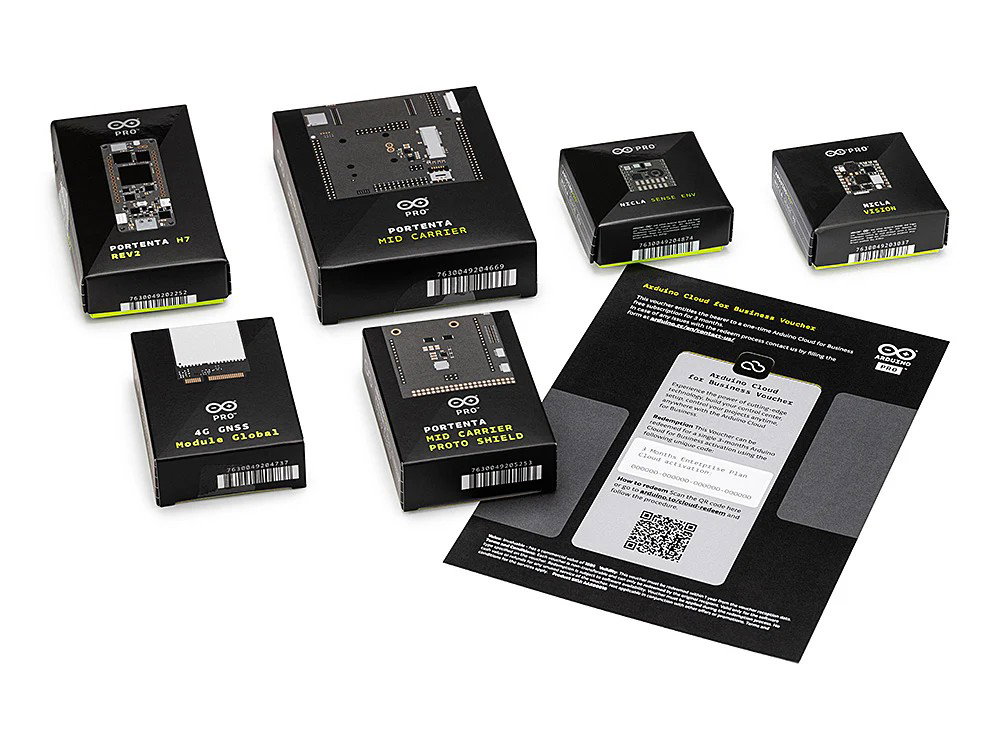

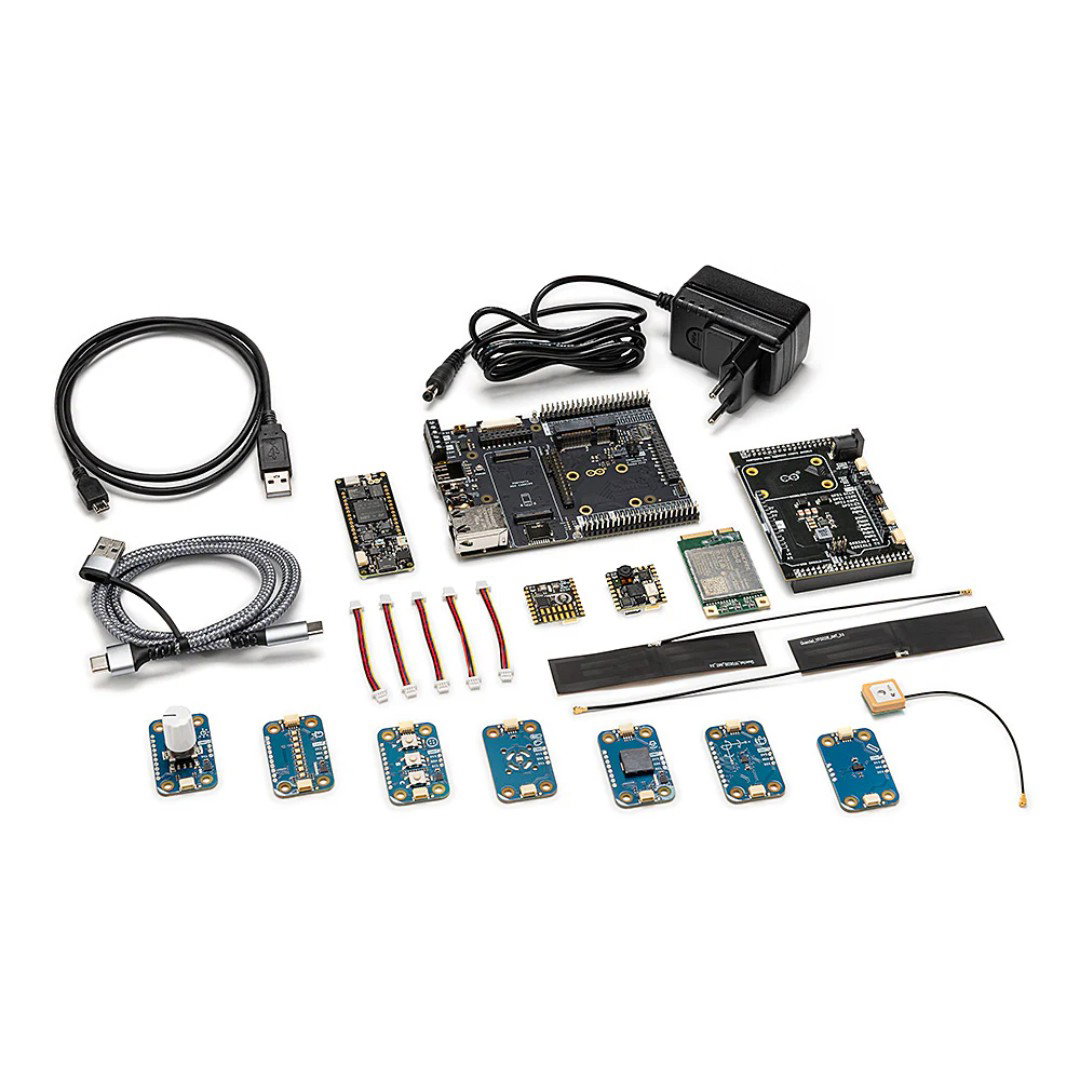

Součásti sady a jejich funkce
- Portenta H7 - vysoce výkonná deska mikrořadiče s dvoujádrovými procesory ARM Cortex M7 (480 MHz) a Cortex M4 (240 MHz), umožňující současné zpracování úloh v reálném čase a aplikací na vysoké úrovni
- Nicla Vision - kompaktní deska s vestavěnou kamerou a dalšími senzory, určená pro rozpoznávání objektů, počítání lidí a analýzu prostředí
- Portenta Mid Carrier - rozšiřující modul poskytující Ethernet, mini PCIe, konektory pro kamery, rozhraní CAN, microSD a 4G konektivitu přes GNSS modul
- Portenta Mid Carrier Proto Shield - přídavná deska umožňující připojení rozšíření, včetně modulů Arduino UNO, senzorů Qwiic a systému ESLOV
- Modulinos - sada senzorů a aktuátorů, které lze snadno připojit k Mid Carrier Proto Shield, včetně kodérů, LED diod, senzorů vzdálenosti, pohybu, teploty a vlhkosti
- Arduino Pro 4G GNSS Module – modul poskytující globální 4G LTE konektivitu a funkce GNSS (GPS), umožňující přenos dat, vzdálené monitorování a upozornění v reálném čase
| Technická specifikace Arduino Portenta H7 | |
|---|---|
| Mikrokontrolér | STM32H747XI duální Cortex M7 + M4 32bit ARM MCU |
| Modul bezdrátové komunikace | Murata 1DX WiFi 802.11b/g/n 65Mbps a Bluetooth 5.1 BR/EDR/LE |
| Kryptografický systém | NXP SE0502 |
| Napájecí napětí (USB/Vin) | 5V |
| Napájení z baterie | Li-Pol 3,7 V, minimální kapacita 700 mAh (vestavěná nabíječka) |
| Provozní napětí kolíku | 3,3 V |
| Spotřeba energie | 2,95uA v klidovém režimu |
| Video konektor | Hostitel MIPI DSI a MIPI D-PHY |
| GPU | Hardwarový grafický akcelerátor Chrom-ART |
| Počítadla | 22 přepážek a hlídačů |
| UART | 4 porty (2 ovladatelné) |
| Ethernet PHY | 10/100 Mbps (k dispozici s Portenta Carrier Board) |
| slot pro SD kartu | Ano (k dispozici s Portenta Carrier Board) |
| Provozní teplota |
|
| Konektory MKR | Možnost použití rozšíření Arduino MKR |
| Nové konektory | Dva 80pinové konektory |
| Rozhraní fotoaparátu | 8bitové, až 80 MHz |
| ADC | 3 x ADC s 16bitovým maximálním rozlišením (až 36 kanálů, až 3,6 MSPS) |
| DÁVAT | 2 x 12bit DAC (1 MHz) |
| Port USB Type-C | Hostitel / zařízení, integrovaný Display Port, USB High/Full Speed / Power Delivery |
