Popis produktu: Arduino Portenta Proto Kit ME - Motion Environment - prototypová sada - AKX00073
Arduino Portenta Proto Kit ME je komplexní sada pro inženýry a výrobce, kteří chtějí rychle prototypovat řešení IoT, automatizace, prediktivní údržby a inteligentního monitorování. Jádrem stavebnice je Portenta H7 , vybavená dvoujádrovým procesorem ARM Cortex M7 a M4, schopným provádět simultánní výpočty v reálném čase. Modul Nicla Sense ME poskytuje přesné údaje o prostředí ( teplota , vlhkost , tlak , kvalita vzduchu ) a měří pohyb ( IMU ). Portenta Mid Carrier rozšiřuje sestavu o rozhraní Ethernet, mPCIe, CAN, USB a 4G LTE GNSS. Díky integraci s Arduino Cloud a široké řadě modulárních senzorů Modulino můžete vytvořit moderní řešení v krátkém čase. Ideální pro průmyslové, dopravní a inteligentní budovy.
Arduino Portenta Proto Kit ME - Motion Environment - prototypová sada - AKX00073.
Arduino Portenta Proto Kit ME je komplexní sada pro prototypování aplikací zaměřených na monitorování prostředí a detekci pohybu.
Hlavní vlastnosti sady
- Pokročilý mikrokontrolér – Portenta H7 s dvoujádrovým procesorem ARM Cortex-M7 (480 MHz) a M4 (240 MHz)
- Vylepšená konektivita – Ethernet, USB Type-C, CAN, 4G LTE GNSS a podpora WiFi/Bluetooth
- Environmentální a pohybové senzory – Nicla Sense ME měří teplotu, vlhkost, tlak, CO2, kvalitu vzduchu a pohyb 6DOF
- Modularita a rozšiřitelnost – podpora pro Modulino, Arduino UNO Shields, Qwiic a ESLOV
- Bezproblémová integrace – Arduino Cloud kompatibilní pro vzdálené monitorování a analýzu dat
- Průmyslová kvalita - teplotní odolnost od -40°C do 85°C a podpora rozhraní pro IoT a průmyslové aplikace
Kompatibilita a programování
Sada pracuje s Arduino IDE, Arduino CLI a Cloud Editorem , což umožňuje kódování v C/C++, MicroPythonu a JavaScriptu . Může být připojen k Arduino Cloud , což umožňuje ukládání a analýzu dat v reálném čase. Jsou podporovány četné knihovny, včetně Arduino WiFi, Arduino BLE, Arduino Modulino a Arduino BHY2 pro snadnou integraci se senzory a rozhraními.
Srdcem sady je všestranná a výkonná deska mikrokontroléru Portenta H7.

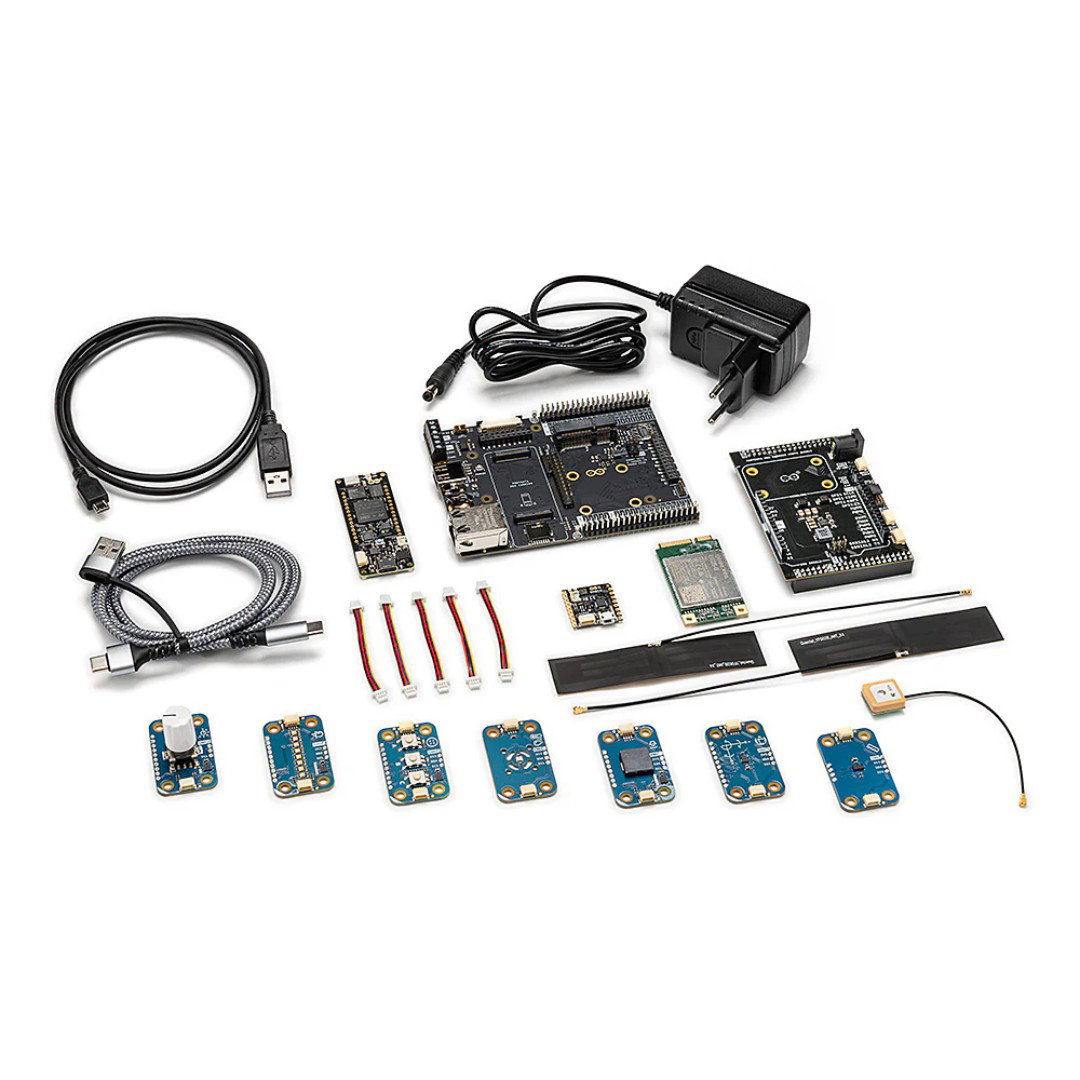

Položky zahrnuté v sadě.
Součásti sady a jejich funkce
- Portenta H7 - dvoujádrový mikrokontrolér schopný spouštět AI aplikace a řídit v reálném čase
- Nicla Sense ME - senzorový modul měřící pohyb (IMU) a podmínky prostředí (vlhkost, tlak, teplota, kvalita vzduchu, CO2)
- Portenta Mid Carrier - rozšiřuje funkčnost o další rozhraní včetně Ethernetu, CAN, MicroSD, USB Type-A a 4G LTE GNSS
- Modulinos - kompaktní snímače a akční členy, vč. kodér, LED diody, senzor vzdálenosti, pohybový senzor, tlačítka, bzučák a teplotní senzor
- Modul 4G GNSS – poskytuje globální připojení 4G LTE a přesné určování polohy pomocí GPS
- Portenta Mid Carrier Proto Shield – usnadňuje rychlé prototypování tím, že nabízí kompatibilitu se štíty Arduino UNO, Qwiic a ESLOV
Praktické aplikace
- Prediktivní údržba - sledování průmyslových strojů a predikce poruch na základě vibračních a teplotních senzorů
- Chytré budovy – sledování kvality vzduchu, teploty a vlhkosti za účelem optimalizace spotřeby energie
- Logistický monitoring - sledování podmínek přepravy zboží, analýza otřesů a změn prostředí
- Průmyslová automatizace - řízení výrobních systémů a vzdálená diagnostika zařízení
- Vytrvalostní testy - vytvoření testovacích stojanů pro měření zátěže a kalibraci snímačů
Kompletní sada pro analýzu pohybu, zpracování obrazu a monitorování prostředí.
| Technická specifikace Arduino Portenta H7 | |
|---|---|
| Mikrokontrolér | STM32H747XI duální Cortex M7 + M4 32bit ARM MCU |
| Modul bezdrátové komunikace | Murata 1DX WiFi 802.11b/g/n 65Mbps a Bluetooth 5.1 BR/EDR/LE |
| Kryptografický systém | NXP SE0502 |
| Napájecí napětí (USB/Vin) | 5V |
| Napájení z baterie | Li-Pol 3,7 V, minimální kapacita 700 mAh (vestavěná nabíječka) |
| Provozní napětí kolíku | 3,3 V |
| Spotřeba energie | 2,95uA v klidovém režimu |
| Video konektor | Hostitel MIPI DSI a MIPI D-PHY |
| GPU | Hardwarový grafický akcelerátor Chrom-ART |
| Počítadla | 22 přepážek a hlídačů |
| UART | 4 porty (2 ovladatelné) |
| Ethernet PHY | 10/100 Mbps (k dispozici s Portenta Carrier Board) |
| slot pro SD kartu | Ano (k dispozici s Portenta Carrier Board) |
| Provozní teplota |
|
| Konektory MKR | Možnost použití rozšíření Arduino MKR |
| Nové konektory | Dva 80pinové konektory |
| Rozhraní fotoaparátu | 8bitové, až 80 MHz |
| ADC | 3 x ADC s 16bitovým maximálním rozlišením (až 36 kanálů, až 3,6 MSPS) |
| DÁVAT | 2 x 12bit DAC (1 MHz) |
| Port USB Type-C | Hostitel / zařízení, integrovaný Display Port, USB High/Full Speed / Power Delivery |
