Dual ETH Quad RS485 Base Board (B) - pinový expandér pro Raspberry Pi Compute Module 4 - Waveshare 2166

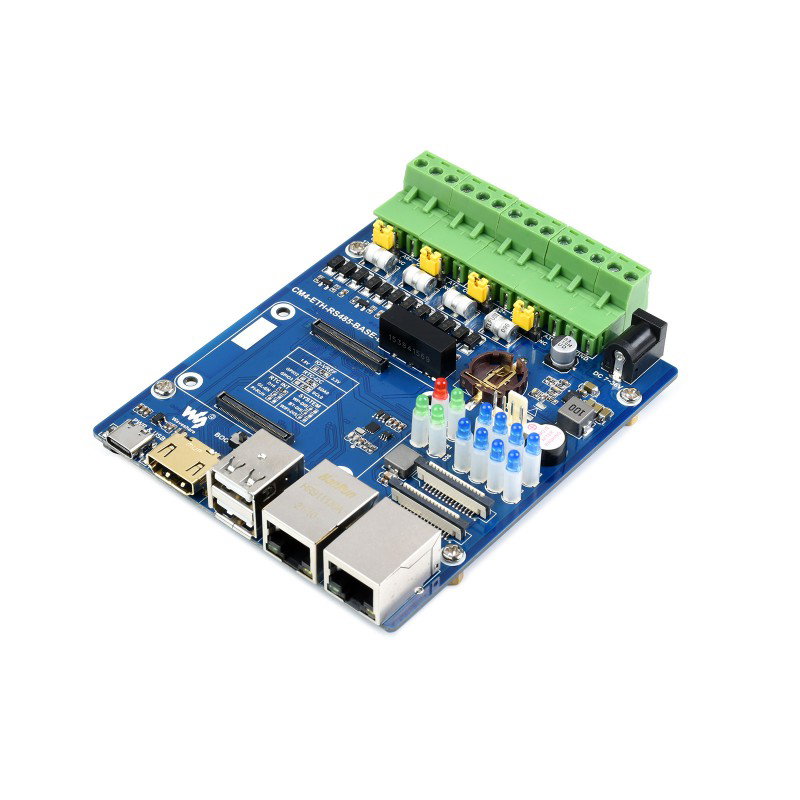

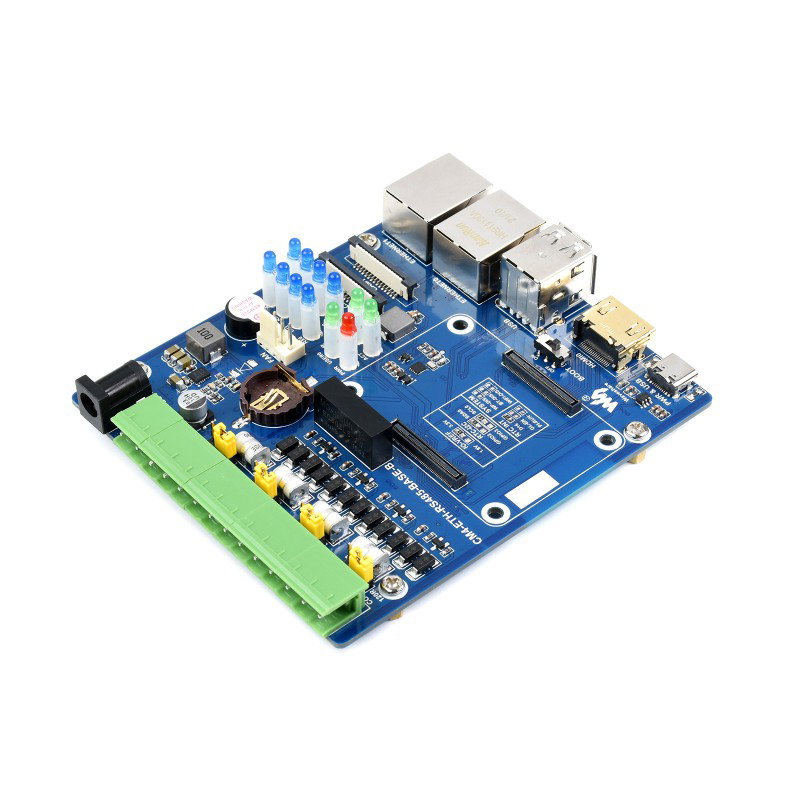

Dual ETH Quad RS485 Base Board (B) je deska vyráběná společností Waveshare. Funguje jako základní deska, terminálový expandér určený k rozšíření možností modulů Raspberry Pi CM4. Je vybaven speciálními konektory pro připojení modulu CM4 a výstupů základních rozhraní včetně 2x USB 2.0 , 2x RJ45 Ethernet , HDMI , 2x CSI a 4x RS485 izolovaných rozhraní.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Dual ETH Quad RS485 Base Board (B) - pinový expandér pro Raspberry Pi Compute Module 4 - Waveshare 21666
Dual ETH Quad RS485 Base Board (B) je deska vyráběná společností Waveshare . Funguje jako základní deska, terminálový expandér určený k rozšíření možností modulů Raspberry Pi CM4 . Je vybaven speciálními konektory pro připojení modulu CM4 a výstupů základních rozhraní včetně 2x USB 2.0 , 2x RJ45 Ethernet , HDMI , 2x CSI a 4x RS485 izolovaných rozhraní.
Dual ETH Quad RS485 Base Board (B) - pinový expandér pro Raspberry Pi Compute Module 4.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Duální základní deska ETH Quad RS485 (B).
Technické specifikace
- Kompatibilní s Raspberry Pi Compute Module 4
- Vybaveno konektorem Gigabit Ethernet RJ45, 100 Mb/s Ethernet konektorem RJ45
- Vybaveno 4x izolovaným RS485
- USB rozhraní: 2x USB typ A
- Konektor kamery: 2x MIPI CSI-2 port (15pinový 1,0mm FPC konektor)
- Video konektor: 1x HDMI port, podporuje výstup 4K 30fps
- Hodiny reálného času (RTC) se záložní baterií
- Slot pro kartu MicroSD pro moduly RPI CM4 Lite
- 5V PWM regulátor ventilátoru se zpětnou vazbou
- LED indikátory: 1x indikátor napájení, 1x indikátor stavu CM4, 2x indikátor LED uživatele, 8x indikátor komunikace RS485
- Napájení: 7V až 36V
- Rozměry: 93,6 x 108,8 mm

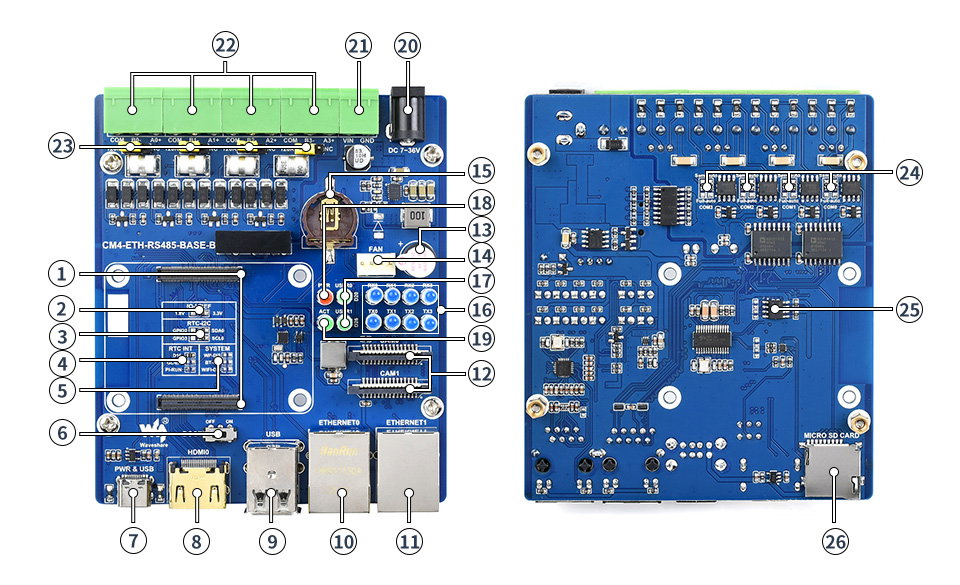

Uspořádání prvků na desce
- Patice CM4 pro všechny výpočetní moduly 4
- IO-VREF
- RTC-12C: Výběr sběrnice 12C pro RTC
- RTC INT: Vyberte pin přerušení RTC
- SYSTEM: Konfigurace systémových funkcí
WP-DIS: Zabraňuje přepsání EEPROM
BT-DIS: Deaktivuje funkci Bluetooth, POUZE pro variantu CM4 s anténou
WIFI-DIS: Deaktivuje funkci WiFi, POUZE pro CM4 s variantou antény - Spouštěcí spínač
ON: CM4 se spustí z rozhraní USB Type-C
OFF: CM4 se spustí z eMMC nebo microSD karty - Konektor USB Type-C
Když je přepínač BOOT v poloze "ON", USB lze použít jako USB programovací nebo DC napájecí port
Když je přepínač BOOT v poloze "OFF", port USB lze použít pouze jako port stejnosměrného napájení - HDMI port 0
- 2x USB port
- Gigabitový ethernetový konektor RJ45
- Ethernetový konektor 100 Mb/s
- CAM0 a CAM1: 2x porty MIPI CSI kamery
- Bzučák
- Konektory ventilátoru
- RTC zásuvka baterie
- Indikátor RS485 TX / RX
TXn: Indikátor TX pro kanál n
RXn: Indikátor RX pro kanál n - Uživatelská LED
USER0: ovládání GPIO20
USER1: Ovládání GPIO26 - Indikátor napájení PWR
- Indikátor pracovního stavu Raspberry Pi
- DC jack (7V až 36V DC)
- Šroubové připojení pro napájení (7V až 36V DC)
- Terminál RS485 : 4x izolovaná svorka RS485 s roztečí 5,08 mm
- Propojka pro výběr vyrovnávacího odporu
- Volba provozního režimu RS485
Plně automatický: automatický režim, snadno programovatelný provoz, s nízkou nosností
Semi-auto: poloautomatický režim, který vyžaduje ruční přepínání TX / RX, s vysokou spolehlivostí a vysokou nosností - Šifrovací čip ATSHA204, který poskytuje vícenásobné šifrování pro zajištění bezpečnosti a spolehlivosti dat
- Slot pro MicroSD kartu
Dual ETH Quad RS485 Base Board (B) - pinový expandér pro Raspberry Pi Compute Module 4 - Waveshare 21666.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Šířka | 15,8 cm |
| Výška | 10,7 cm |
| Hloubka | 4,5 cm |
| Hmotnost | 0,156 kg |
