Popis produktu: Adaptér HSTX s 22pinovou roztečí 2,54 mm pro Raspberry Pi 5 / IoT RedBoard RP2350 - SparkFun BOB-28467
Adaptér umožňuje snadné připojení periferií k Raspberry Pi 5 nebo RP2350 IoT RedBoard . Deska vyvádí všech 22 pinů konektoru HSTX do standardních průchozích otvorů s roztečí 2,54 m , což umožňuje snadné připojení k nepájivé desce, analyzátoru signálu nebo jiným testovacím systémům. Výstupní linky zahrnují čtyři diferenciální páry, linky I2C (SDA a SCL) a 3,3V napájení a zem .
Adaptér HSTX s 22pinovou roztečí 2,54 mm pro Raspberry Pi 5/IoT RedBoard RP2350 - SparkFun BOB-28467.
STX PTH Breakout je univerzální rozbočovací deska, která umožňuje pohodlné prototypování pomocí konektoru HSTX.Speciální funkce
- Kompatibilita s Raspberry Pi 5 a SparkFun RP2350 IoT RedBoard

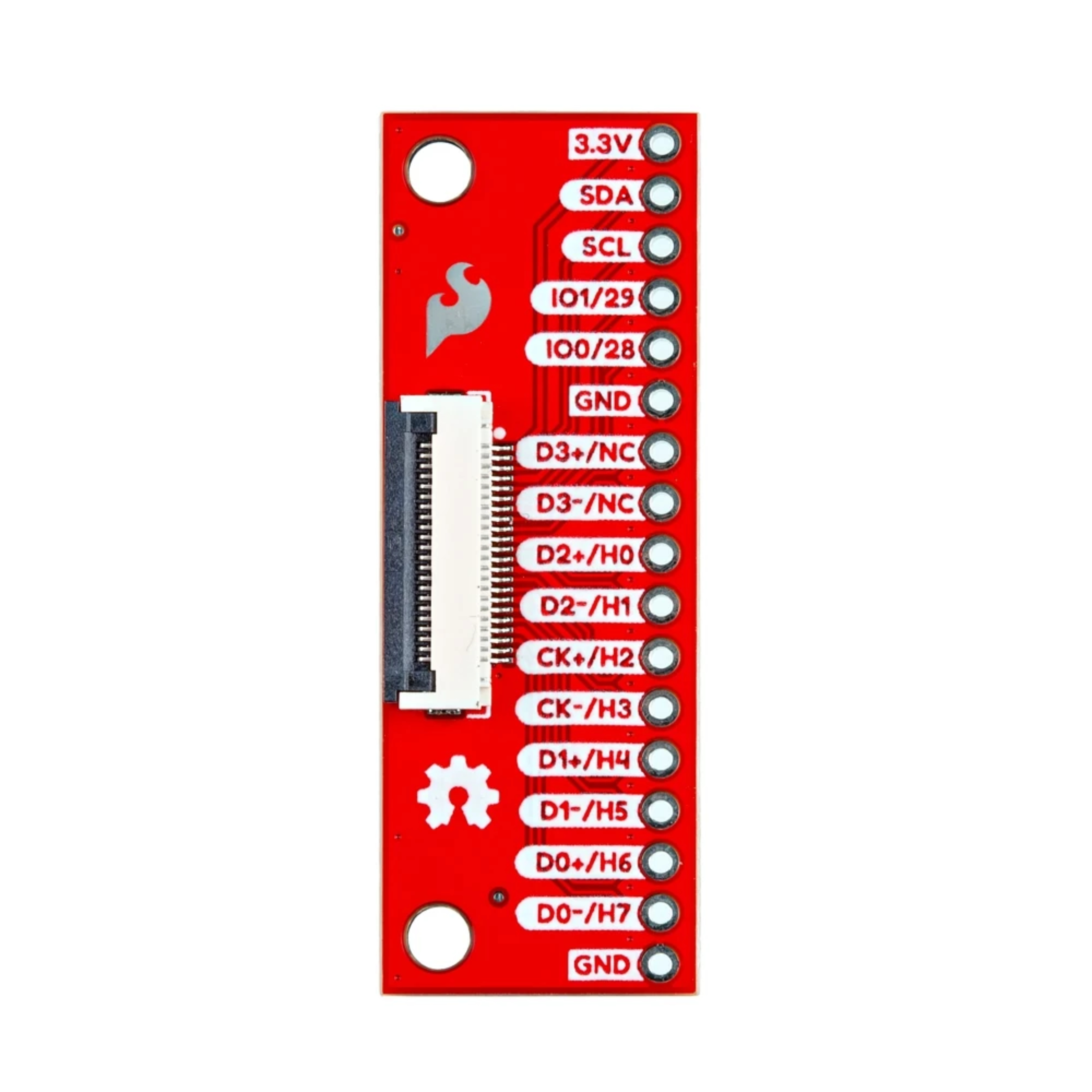

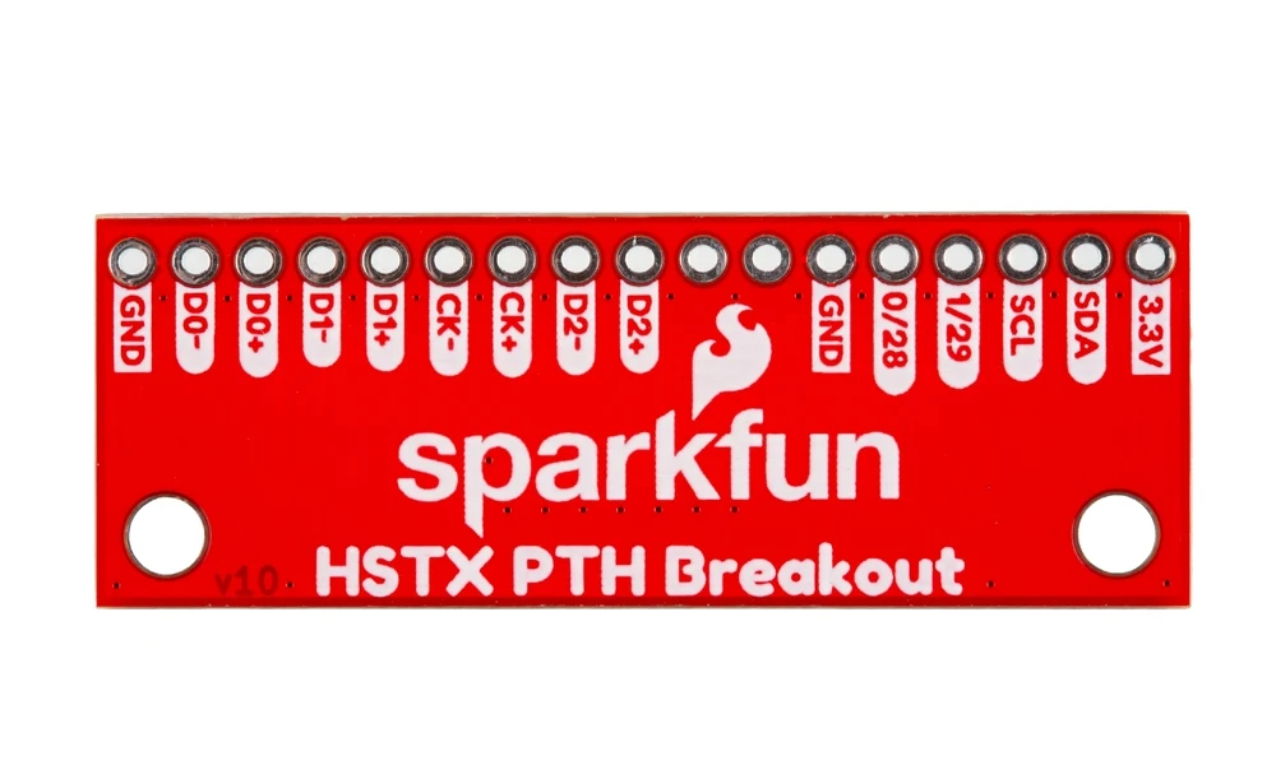

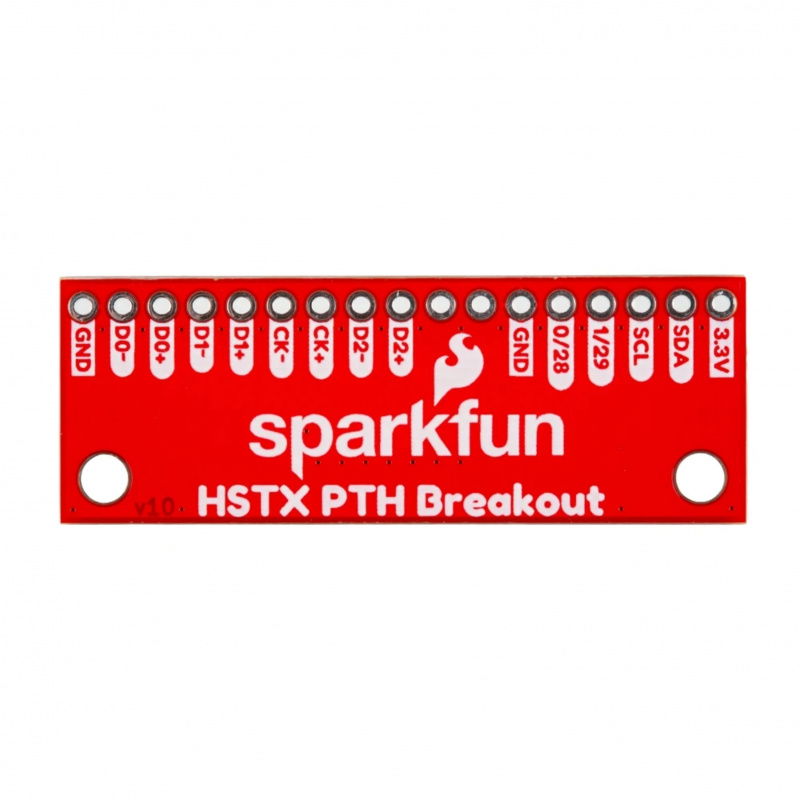

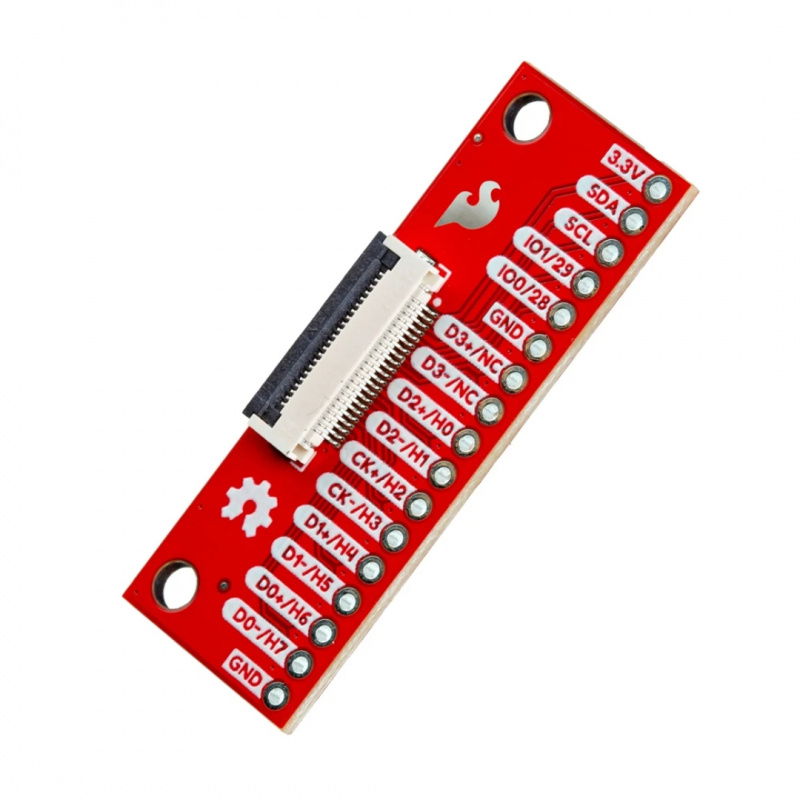

- Rozložení pinů všech 22 pinů konektoru HSTX
- Standardní rozteč 2,54 mm (0,1 palce) – kompatibilní s kontaktními deskami a pásky Goldpin
- Podpora diferenciálních signálů (4 páry) a sběrnic I2C
- Přístup k 3,3V napájecímu a zemnícímu vedení
- Kompaktní formát, ideální pro prototypování a testování
Praktické aplikace
Modul je vhodný pro projekty vyžadující komunikaci s displeji, kamerami a dalšími zařízeními připojenými přes HSTX. Umožňuje analýzu signálů, testování protokolů a experimenty s vysokorychlostními rozhraními v laboratorních a výukových podmínkách.
Technická specifikace
- Počet pinů: 22 (plné rozhraní HSTX)
- Rozhraní: 4 diferenciální páry, I2C (SDA, SCL), napájení 3,3 V, zem
- Typ konektoru: HSTX (kompatibilní s Raspberry Pi 5, RP2350 IoT RedBoard)
- Výstupy: Průchozí otvory (PTH), rozteč 2,54 mm
Obsah sady
- 1x adaptér HSTX s roztečí 22 pinů 2,54 mm - SparkFun
Odvozené linky zahrnují čtyři diferenciální páry, linky I2C (SDA a SCL) a napájecí napětí 3,3 V a zem. Užitečné odkazy |
