Popis produktu: Shelly 1PM Gen3 - 1kanálové relé / regulátor pro zapuštěnou montáž - WiFi / Bluetooth s měřením energie - aplikace pro Android / iOS - 4 ks.
Shelly 1PM Gen3 je kompaktní jednoobvodové relé , které umožňuje dálkově ovládat zařízení s napětím od 110 V do 240 V AC nebo od 24 V do 30 V DC a sledovat jejich spotřebu energie. Díky připojení WiFi a Bluetooth jej lze snadno integrovat se systémy domácí automatizace, jako jsou Google Assistant, Alexa nebo Samsung SmartThings, což umožňuje hlasové ovládání a automatizaci . Shelly 1PM Gen3 lze instalovat do standardních elektrických krabic , za zásuvky nebo na jiná místa s omezeným prostorem. Relé funguje lokálně i v cloudu a nový procesor ESP-Shelly-C38F a 8 MB paměti zajišťují rychlý a stabilní provoz. Sada 4 kusů umožňuje rozšířit systém po celé domácnosti - od osvětlení přes vytápění až po kancelářská zařízení.

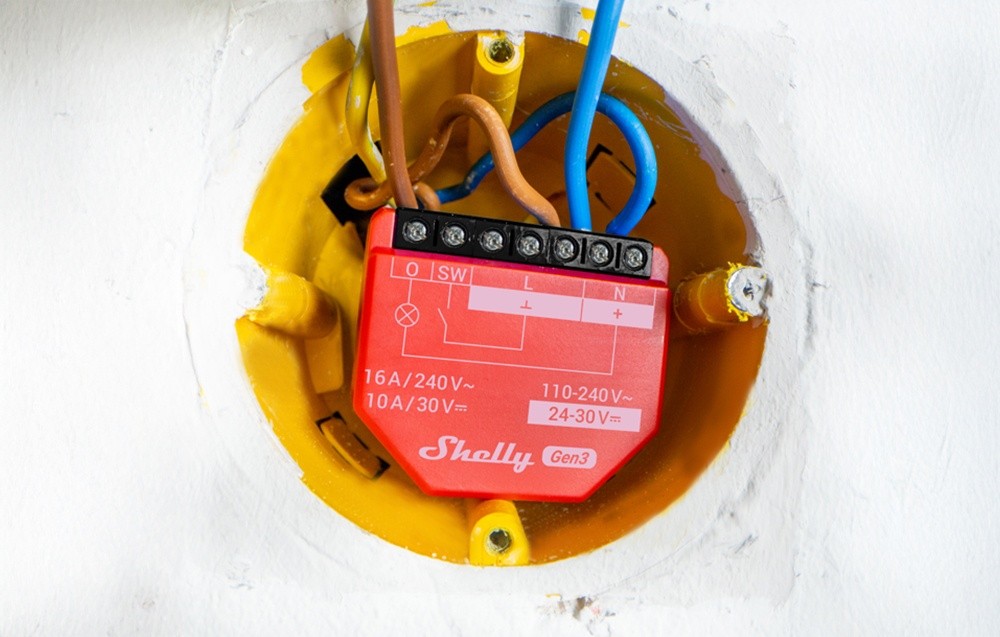

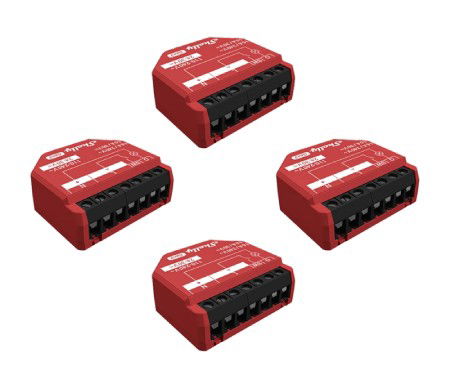

Shelly 1PM Gen3 - 1kanálové zapuštěné relé / regulátor - WiFi / Bluetooth s měřením energie - aplikace pro Android / iOS - 4 ks.

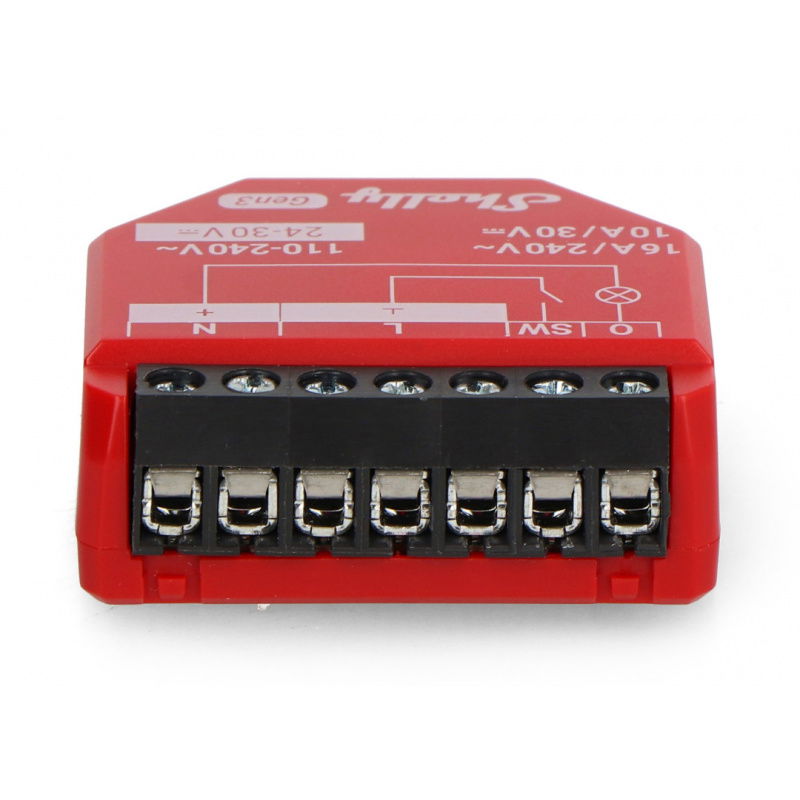

Relé má šroubové konektory pro montáž vodičů.
Klíčové vlastnosti Shelly 1PM Gen3
- Připojení přes WiFi 802.11 b/g/n a Bluetooth 4.2
- Ovládání jednoho elektrického obvodu s výkonem až 16 A
- Integrované měření energie - ampérmetr, voltmetr a teplotní senzor
- Zesilovač WiFi signálu a funkce BLE brány
- Podpora skriptů, webhooků, MQTT a protokolu KNXnet/IP
- Plány a scény, které automatizují provoz zařízení
- Schopnost pracovat v cloudu nebo lokální síti
- Bezpečný provoz - ochrana proti přehřátí, přetížení a přepětí
- Kompatibilita s Amazon Alexa, Google Home a Samsung SmartThings
Schéma zapojení modulu Shelly 1PM Gen3
Před připojením modulu Shelly 1PM vypněte napájení v obvodu, kde bude instalován. Ujistěte se, že je umístěn na bezpečném místě, chráněném před povětrnostními vlivy a nepřístupném neoprávněným osobám.
Modul je vybaven šesti šroubovacími konektory, ke kterým můžete připojit vodiče pomocí šroubováku. Zde je popis jednotlivých konektorů:
- O : beznapěťový výstup
- L1 / L : Napájení 230 V AC (nebo 24 V až 30 V DC), kladný pól
- SW : spínací vstup, který ovládá výstup O
- Ladicí port : používá se pro diagnostiku a testování modulu
Při práci s elektrickými zařízeními vždy dbejte opatrnosti.

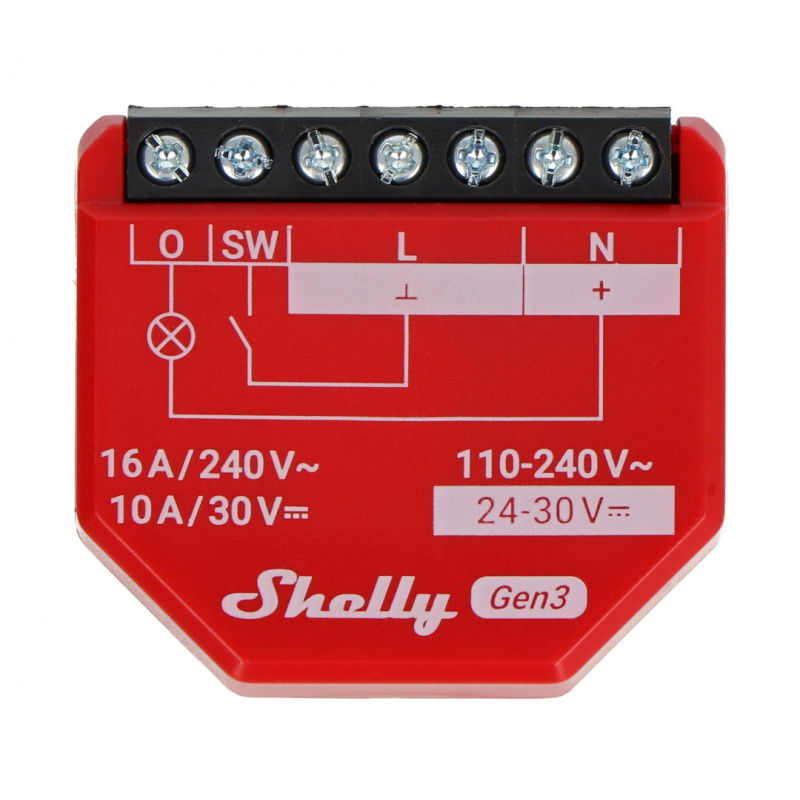

Schéma zapojení modulu.
Relé nevyžaduje další bránu.
Proč si koupit sadu 4 relé Shelly 1PM Gen3?
Sada relé Shelly 1PM Gen3 se 4 výstupy je skvělým řešením pro lidi, kteří chtějí plně automatizovat několik obvodů ve své domácnosti nebo kanceláři . S touto sadou můžete nezávisle ovládat čtyři různá zařízení nebo zóny – bez nutnosti kupovat jednotlivé moduly. Koupě sady také znamená nižší jednotkovou cenu, snadnější konfiguraci a konzistentní integraci s celým ekosystémem Shelly . Je to investice, která se vám vyplatí v pohodlí a úsporách energie.
Technické specifikace relé
- Napájecí napětí: 110 V až 240 V AC / 24 V až 30 V DC
- Spotřeba energie: < 1,2 W
- Typ řídicího výstupu: relé
- Maximální spínací napětí AC: 240 V
- Maximální spínací napětí DC: 30 V
- Maximální střídavé zatížení: 16 A
- Maximální stejnosměrné zatížení: 10 A
- WiFi protokol: 802.11 b/g/n, pásmo 2,4 GHz
- Protokol Bluetooth: 4.2
- Dosah WiFi: až 50 m venku / až 30 m uvnitř
- Dosah Bluetooth: až 30 m venku / až 10 m uvnitř
- Konektory: 6 šroubovacích konektorů (O, L1/L, SW, ladicí port)
- Podporované protokoly: HTTP, MQTT, UDP, WebHooks
- Správa spotřeby: funkce měření spotřeby
- CPU: ESP-Shelly-C38F, Flash paměť: 8 MB
- Rozhraní: Vestavěné webové rozhraní pro konfiguraci a monitorování
- Integrace: Kompatibilní s Google Home, Amazon Alexa a Samsung SmartThings
- Rozměry: 42 x 37 x 16 mm
- Hmotnost: 27 g

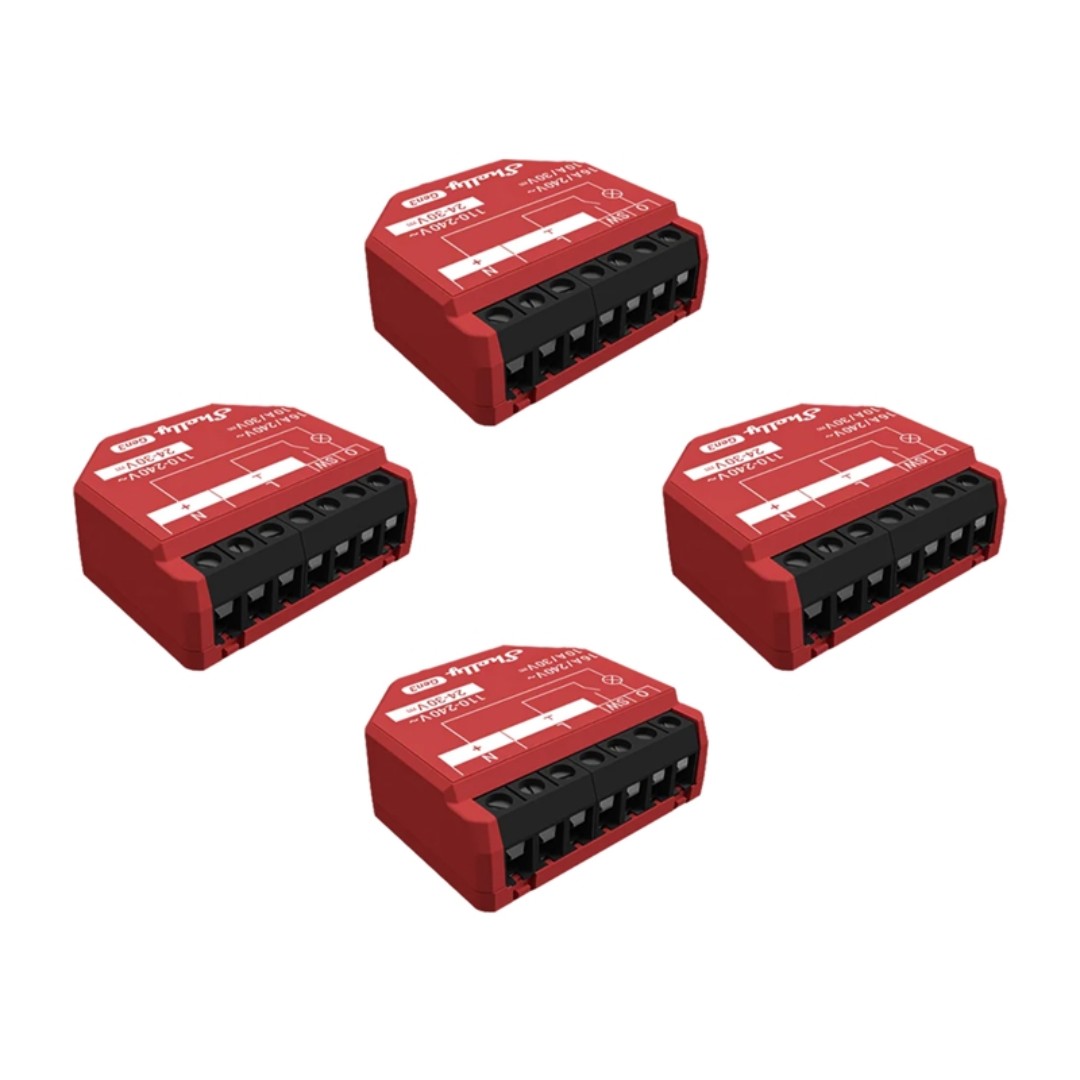

Obsah sady
- 4x relé Shelly 1PM Gen3
Relé může ovládat širokou škálu zařízení a vybavení.
| Srovnání zařízení Shelly Gen1, Gen2, Gen3 a Gen4 | ||||
|---|---|---|---|---|
| Funkce | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Výpočetní výkon | Základní | Výkonnější procesory než Gen 1 | Čip Shelly pro optimální výkon | Nejvýkonnější zpracování |
| Paměť | Základní paměť | Až 4 MB Flash (8 MB u PRO) | 8 MB Flash, 256 kB RAM | Více než Gen 3 (512 kB RAM) |
| Bluetooth | Ne | Ano - pro snadné nastavení | Ano - pro snadné nastavení | Ano - pro snadné nastavení |
| Skripty a automatizace | Ne | Rozšířené možnosti automatizace | Pokročilé skriptování a automatizace | Pokročilé skriptování a automatizace |
| Monitorování spotřeby | Základní (vybrané modely) | Rozšířené sledování (některé modely) | Pokročilé sledování a bezpečnostní funkce | Pokročilé sledování a bezpečnostní funkce |
| Ovládání zařízení | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Virtuální komponenty | Ne | Dostupné (pouze PRO) | Podporované | Podporované |
| Podpora KNX | Ne | Ano (pouze vybrané PRO) | Ano (vybraná zařízení) | Ano (vybraná zařízení) |
| Bluetooth brána | Ne | Ano (kromě BLU TRV, vyžaduje Gateway Gen 3) | Ano (kromě BLU TRV, vyžaduje Gateway Gen 3) | Ano (kromě BLU TRV, vyžaduje Gateway Gen 3) |
| KVS (úložiště klíč-hodnota) | Ne | Ano | Ano | Ano |
| Časová smyčka | Ne | Automatické zap./vyp. současně | Automatické zap./vyp. současně | Automatické zap./vyp. současně |
| Opakovač signálu | Ne | Ano | Ano | Ano (WiFi a ZigBee) |
| Současně AP a WiFi | Ne | Ano | Ano | Ano |
| Ethernet | Ne | Ano (pouze PRO) | Ano (pouze PRO) | Ano (pouze PRO) |
| Určené použití | Základní domácí automatizace | Lepší možnosti, skripty, hardware | Pokročilá automatizace, budoucnost | Kompletní automatizace, flexibilita |
| Podpora protokolů | Žádná | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Virtuální komponenty | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
