Popis produktu: Shelly 1 Gen4 - relé AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth / ZigBee / Matter 16 A - aplikace pro Android / iOS
Shelly 1 Gen4 je moderní jednokanálové relé vybavené beznapěťovým kontaktem a vestavěným teplotním senzorem. Je ideální pro automatizaci zařízení, zvonků, garážových vrat, osvětlení, chladicích a topných systémů a také zavlažovacích systémů. Díky podpoře komunikačních protokolů , jako jsou WiFi, ZigBee, Bluetooth a Matter, poskytuje vynikající kompatibilitu s ekosystémy SmartHome. Shelly 1 Gen4 podporuje napětí od 110 V do 240 V AC nebo od 24 V do 48 V DC . Je vybaven rychlým procesorem ESP‑Shelly‑C38F . Díky kompaktním rozměrům lze relé namontovat do standardních zapuštěných krabic.
Shelly 1 Gen4 - relé AC 110 - 240 V, DC 24 - 48 V, WiFi / Bluetooth 16 A - aplikace pro Android / iOS.

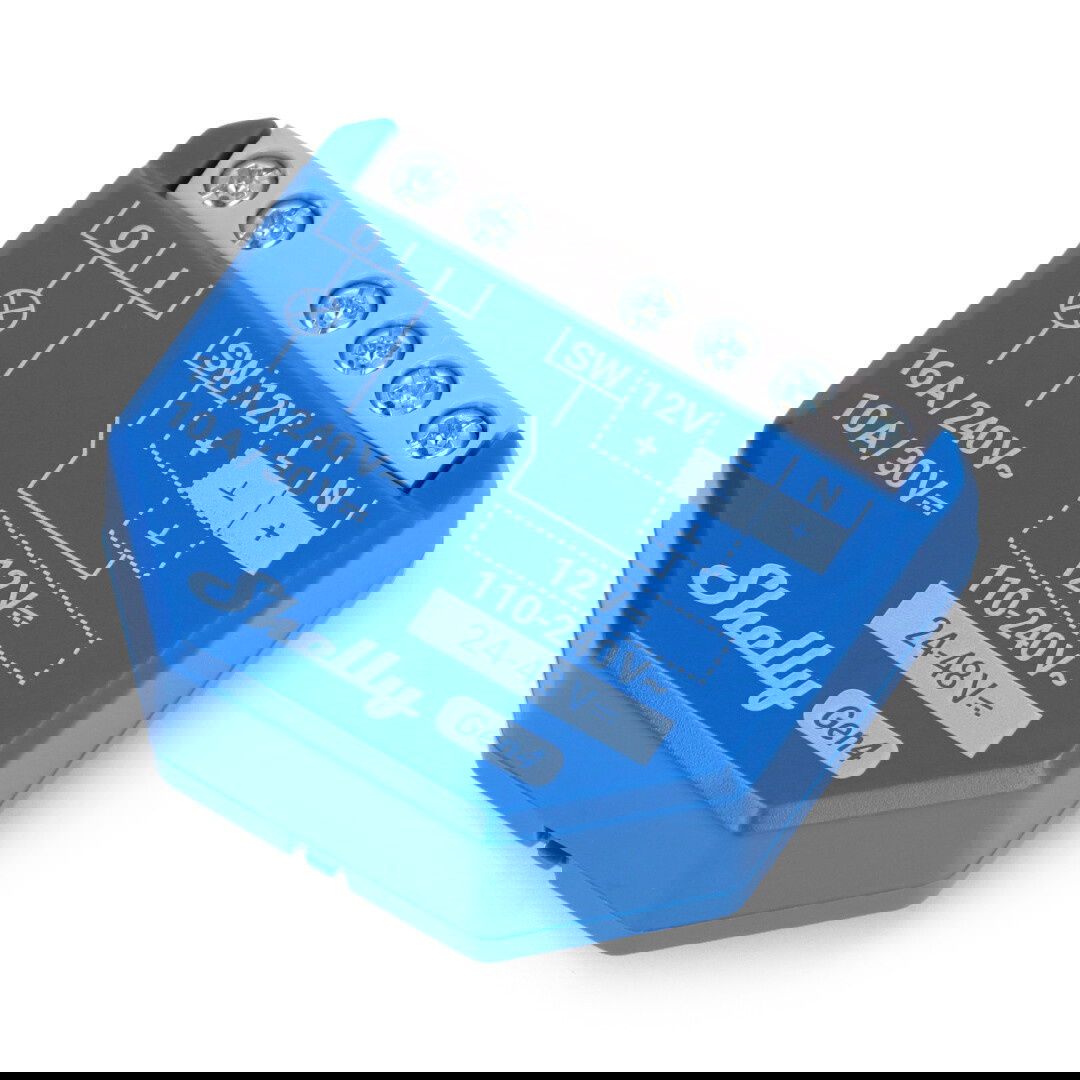

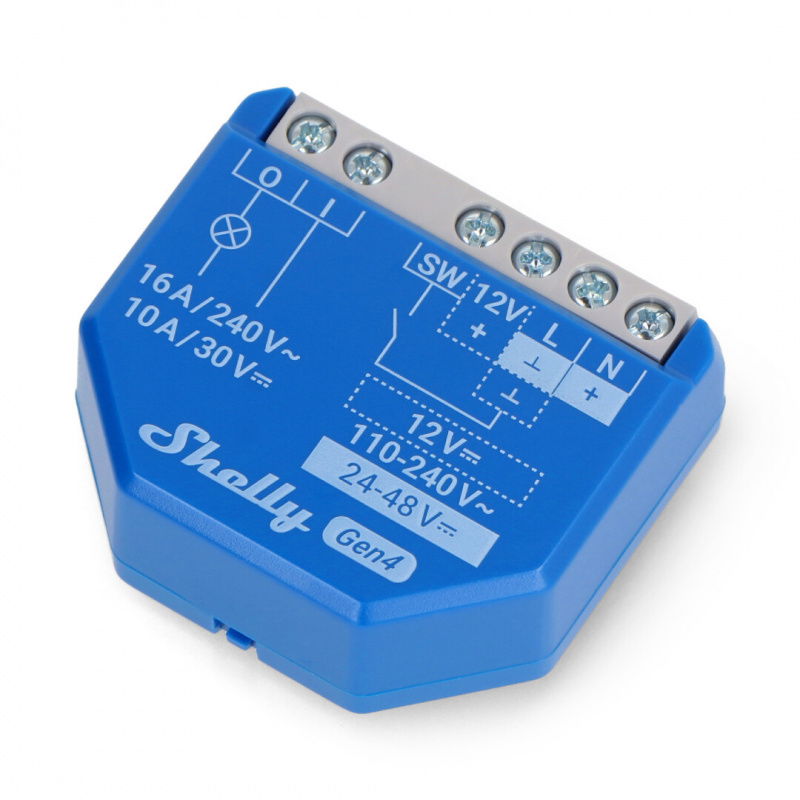

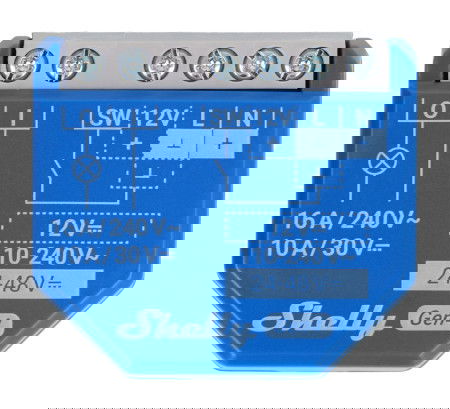

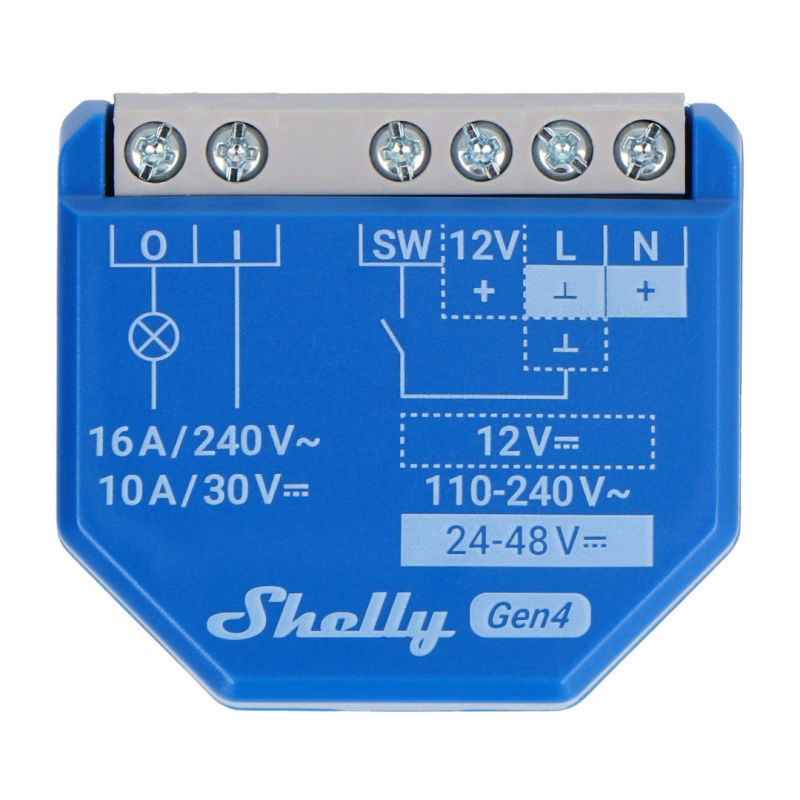

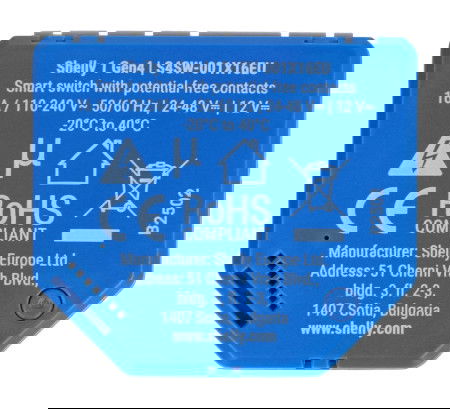

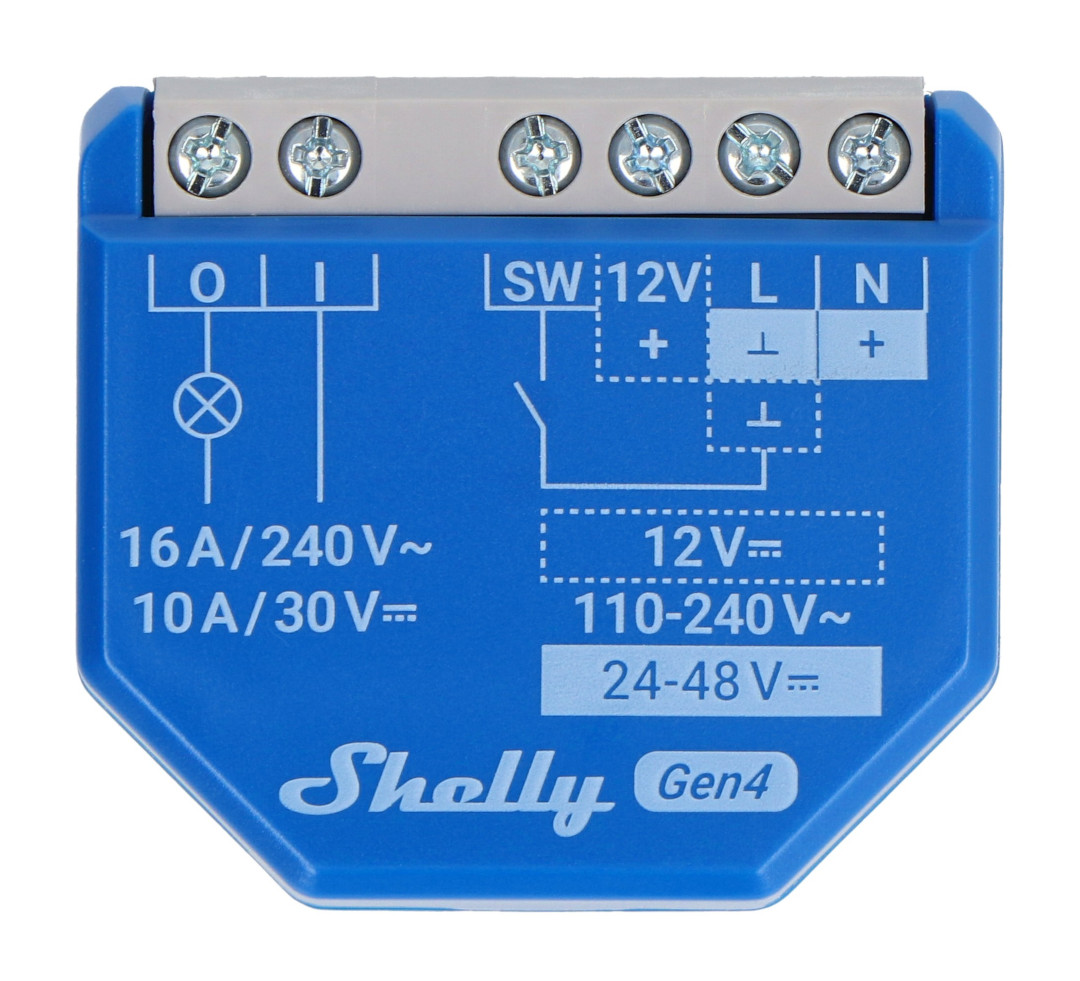

Schéma zapojení je zobrazeno na krytu modulu.
Klíčové vlastnosti Shelly 1 Gen4
- Víceprotokolová konektivita : podpora WiFi, Bluetooth, ZigBee a Matter
- Beznapěťový kontakt : možnost ovládání mimo jiné brán, kotlů a chladicích a topných systémů
- Široký rozsah podporovaného výstupního napětí : až 16 A pro 240 V a 10 A pro 30 V
- Kompozitní procesor ESP‑Shelly‑C38F : rychlá odezva, 8 MB paměti, podpora MQTT a REST API
- Integrace hlasového asistenta : kompatibilní s Amazon Alexa, Google Assistant a Samsung SmartThings
- Rozsáhlé možnosti lokálního ovládání : plány, scény, skripty, KNXnet/IP, HTTPS, MQTTS
- Kompaktní design : snadná instalace do standardních instalačních krabic

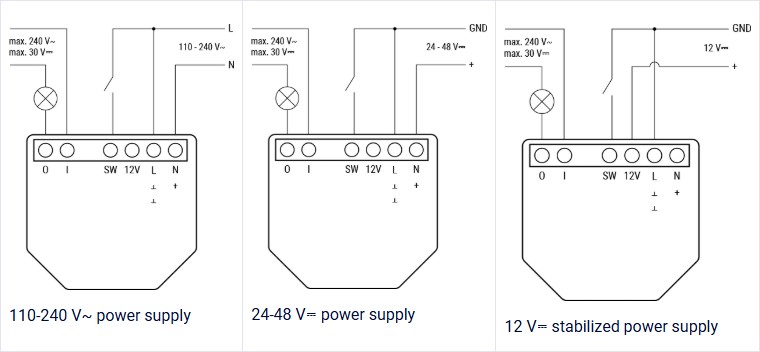

Schéma zapojení modulu Shelly 1 Gen4
Při instalaci Shelly 1 Gen4 nezapomeňte odpojit napájení v obvodu. Místo montáže modulu by mělo být suché, chráněné před vlhkostí a dobře větrané. Instalované zařízení by mělo být umístěno mimo dosah zdrojů tepla a neoprávněné osoby by neměly mít přístup k regulátoru.

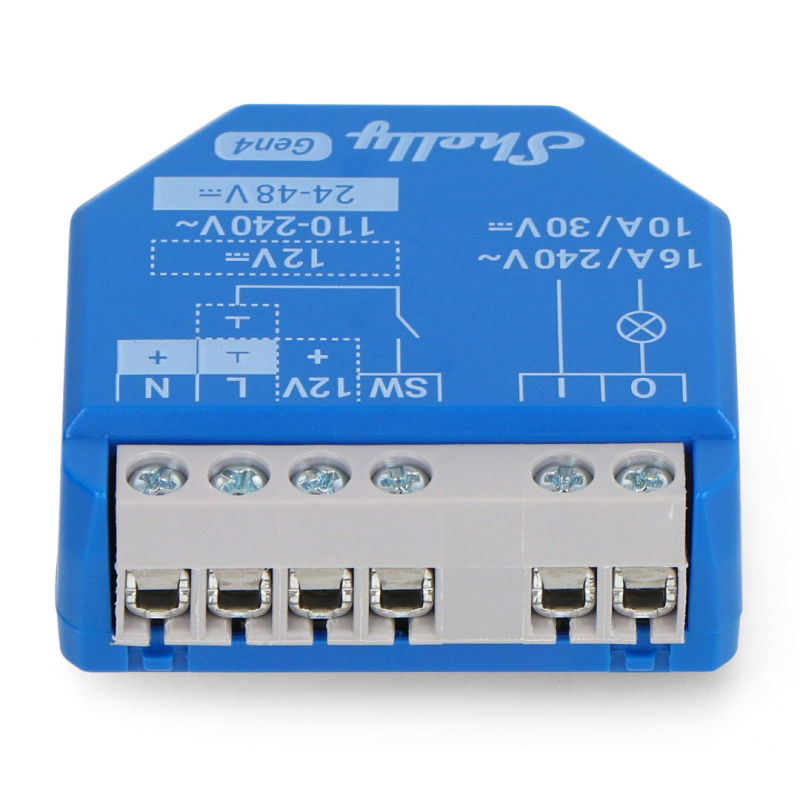

Modul je vybaven šesti šroubovacími konektory , které umožňují trvalé a bezpečné připojení vodičů pomocí klasického šroubováku. Níže je uveden popis funkcí každého konektoru:
- O - spínací výstup (pro připojení zátěže)
- Napájení L -modulu: 110 V až 240 V AC nebo 12 V až 48 V DC (kladný pól)
- N - neutrální (záporný pól)
- SW - ovládací vstup, umožňující připojení tlačítka nebo nástěnného vypínače
- Ladicí port – používá se pro technickou diagnostiku, testování a aktualizace softwaru
Při práci s elektrickými zařízeními nezapomeňte na maximální opatrnost a dodržování příslušných bezpečnostních opatření.

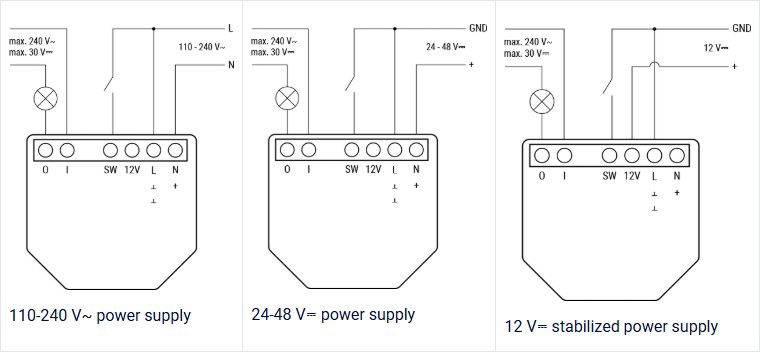

Základní schéma zapojení regulátoru Shelly 1 Gen4.

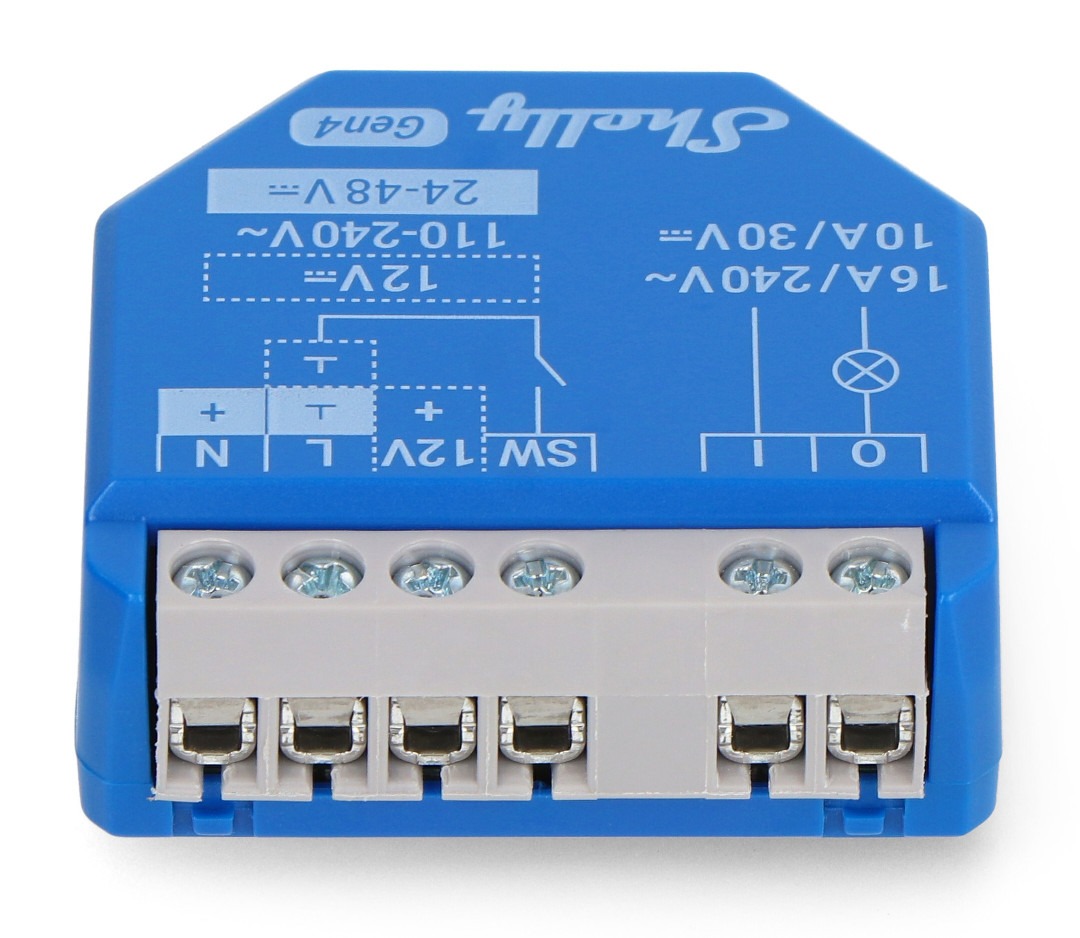

Shelly 1 Gen4 má šest šroubovacích konektorů, které umožňují trvalé a bezpečné připojení kabelu.
Konfigurace modulu Shelly 1 Gen4
- Připojení k síti modulů:
Po připojení modulu Shelly 1 Gen4 k napájení se musíte připojit k jeho dočasné WiFi síti s názvem „Shelly1G4-xxxxxxxxxxxx“ , kde „xxxxxx“ je unikátní sériové číslo zařízení. - Stáhněte si aplikaci:
Stáhněte si aplikaci Shelly z Google Play nebo App Storu a nainstalujte si ji do svého chytrého telefonu. - Počáteční nastavení v aplikaci:
Jakmile spustíte aplikaci Shelly, vyberte výchozí název zařízení a spusťte nastavení. Poté postupujte podle pokynů na obrazovce a vyberte domácí WiFi síť a zadejte heslo. - Alternativní konfigurace prohlížeče:
Jakmile se připojíte k síti Shelly, otevřete webový prohlížeč a zadejte adresu: http://192.168.33.1.
Na zobrazené konfigurační stránce vyberte svou WiFi síť a zadejte heslo, aby se modul mohl připojit k vaší domácí bezdrátové síti.
Technická specifikace relé Shelly 1 Gen4
- Model: S4SW-001X16EU
- Napájecí napětí: 110 V až 240 V AC / 12 V DC / 24 V až 48 V DC
- Spotřeba energie: < 1 W
- Typ řídicího výstupu: beznapěťový kontakt
- Maximální spínací napětí AC: 240 V
- Maximální spínací napětí DC: 30 V
- Maximální střídavé zatížení: 16 A
- Maximální stejnosměrné zatížení: 10 A
- Komunikace: WiFi, Bluetooth, ZigBee, Matter
- WiFi protokol: 802.11 b/g/n, pásmo 2,4 GHz
- Protokol Bluetooth: 5.0
- Protokol ZigBee: 802.15.4
- Konektory: 6 šroubovacích svorek (O, L1/L, SW, ladicí port)
- Maximální zatěžovací výkon: 3680 W (při 230 V)
- Podporované protokoly: HTTP, HTTPS, MQTT, MQTTS, UDP, WebHooks, KNXnet/IP
- Rozhraní: Vestavěné webové rozhraní
- Integrace: kompatibilní s Google Home, Amazon Alexa a Samsung SmartThings, Apple HomeKit a Home Assistant
- Provozní teplota: -20 °C až 40 °C
- Rozměry: 42 × 37 × 16 mm
- Hmotnost: 63 g
Modul Shelly 1 Gen4 má ladicí port pro diagnostiku, aktualizace firmwaru a servisní testy.
| Srovnání zařízení Shelly Gen1, Gen2, Gen3 a Gen4 | ||||
|---|---|---|---|---|
