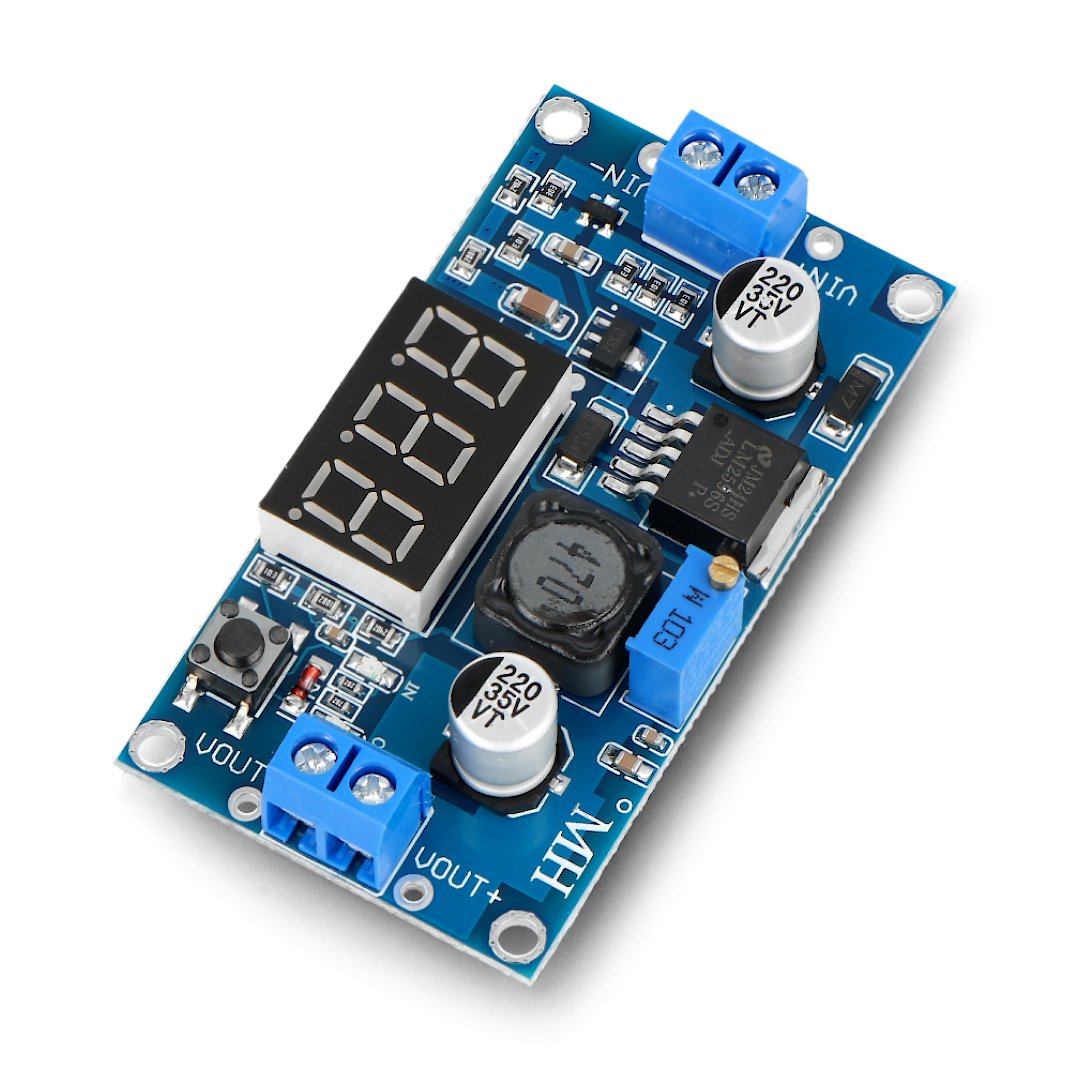

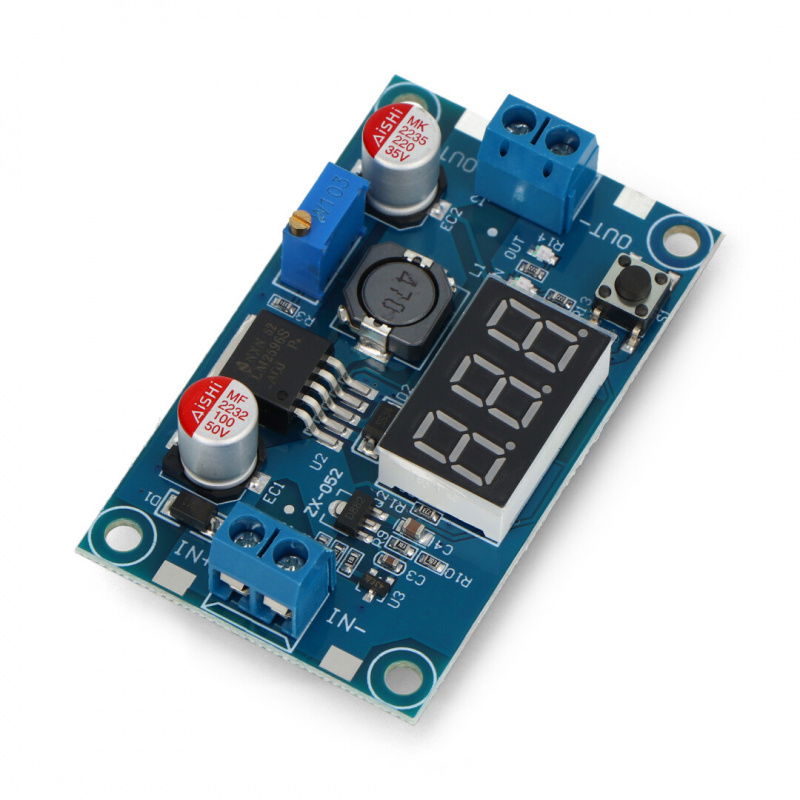

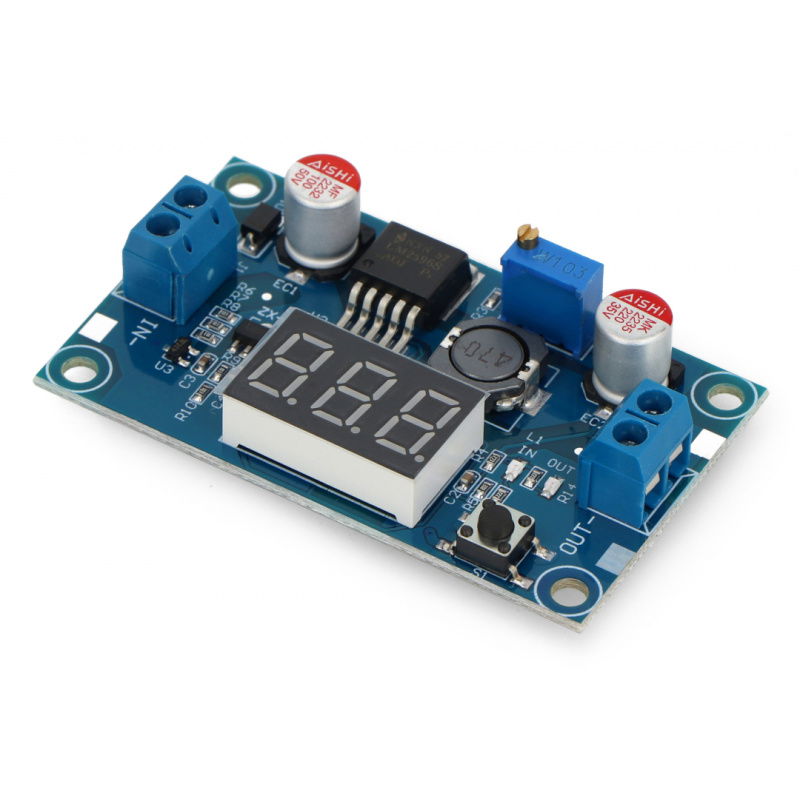

Popis produktu: Snižující měnič LM2596S 3,2V-35V 3A s displejem
Modul se snižujícím převodníkem LM2596S. Vstupní napětí od 3,2 V do 35 V. Maximální trvalý výstupní proud 3 A. Výstupní napětí nastavitelné od 3,2 V do 35 V.
Specifikace převodníku LM2596S
- Vstupní napětí: 3,2 V až 50 V
- Výstupní napětí: 3,2 V až 35 V (nižší než vstupní)
- Maximální trvalý výstupní proud: 3 A (s chlazením, až 2 A bez chladiče)
- Ovladač LM2596S ( dokumentace )
- Účinnost: méně než 90 % (v závislosti na spotřebě energie)
- Spínací frekvence: 150 MHz
- Čtyři montážní otvory o průměru 3 mm
- Displej zobrazující výstupní nebo vstupní napětí (výběr tlačítkem)
- Rozměry desky: 65 x 39 x 12 mm
- Hmotnost: 23 g
Jak používat

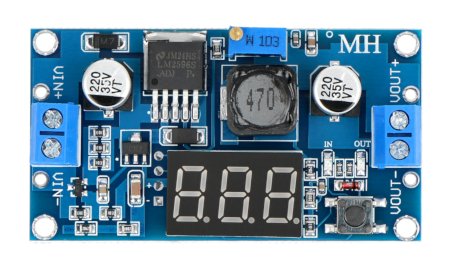

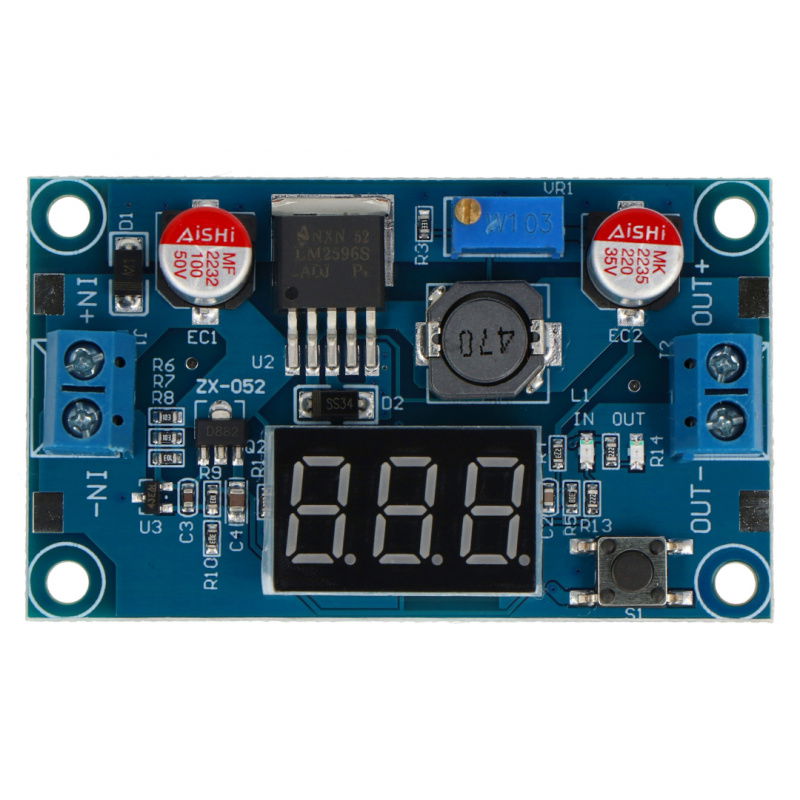

Modul má čtyři svorky jako šroubové konektory:
| Kolík | Popis |
|---|---|
| V+ | Vstupní napětí - kladný pól. |
| V- | Vstupní napětí - záporný pól (uzemnění). |
| VEN+ | Výstupní napětí - kladný pól. |
| VEN- | Výstupní napětí - záporný pól (uzemnění). |
Výstupní napětí je nastavitelné potenciometrem od 3,2 V do 35 V. Upozorňujeme, že se jedná o snižující obvod, takže výstupní napětí nemůže překročit vstupní napětí.
