Popis produktu: D45V5F5 - snižující měnič - 5V 0,5A - Pololu 5433
D45V5F5 je modul z řady miniaturních regulátorů napětí Pololu , založený na synchronizovaném snižujícím měniči . Umožňuje výstupní napětí 5 V ze vstupu v rozsahu od 5,2 V do 65 V. Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách – typicky 500 mA , maximálně 700 mA . Modul se vyznačuje vysokou účinností, nízkou vlastní spotřebou (<0,2 mA) a vestavěnou ochranou proti přehřátí a zkratu. Jeho miniaturní velikost je ideální pro použití ve stísněných prostorech.

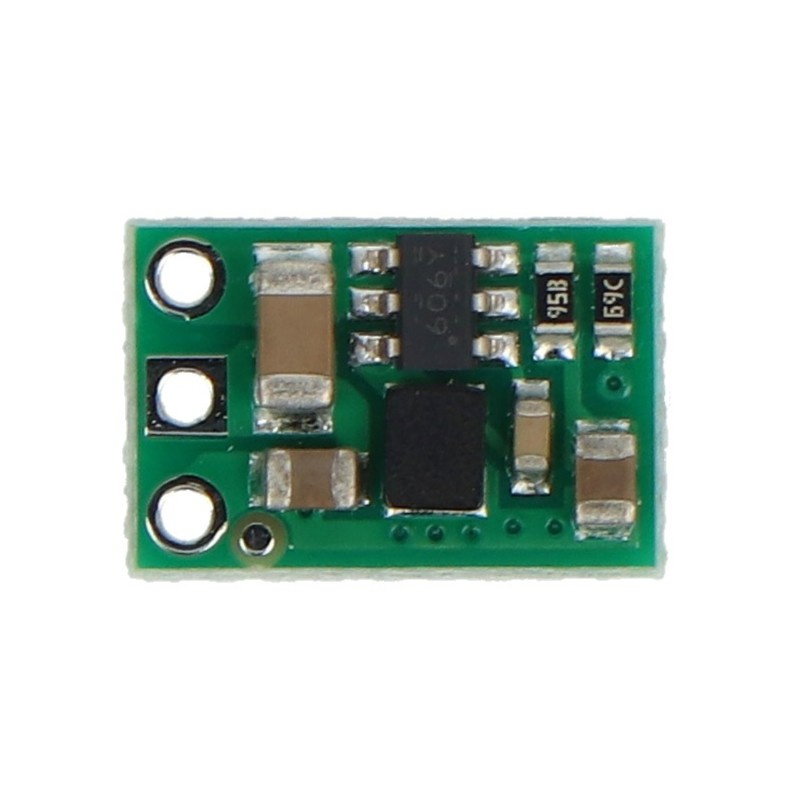

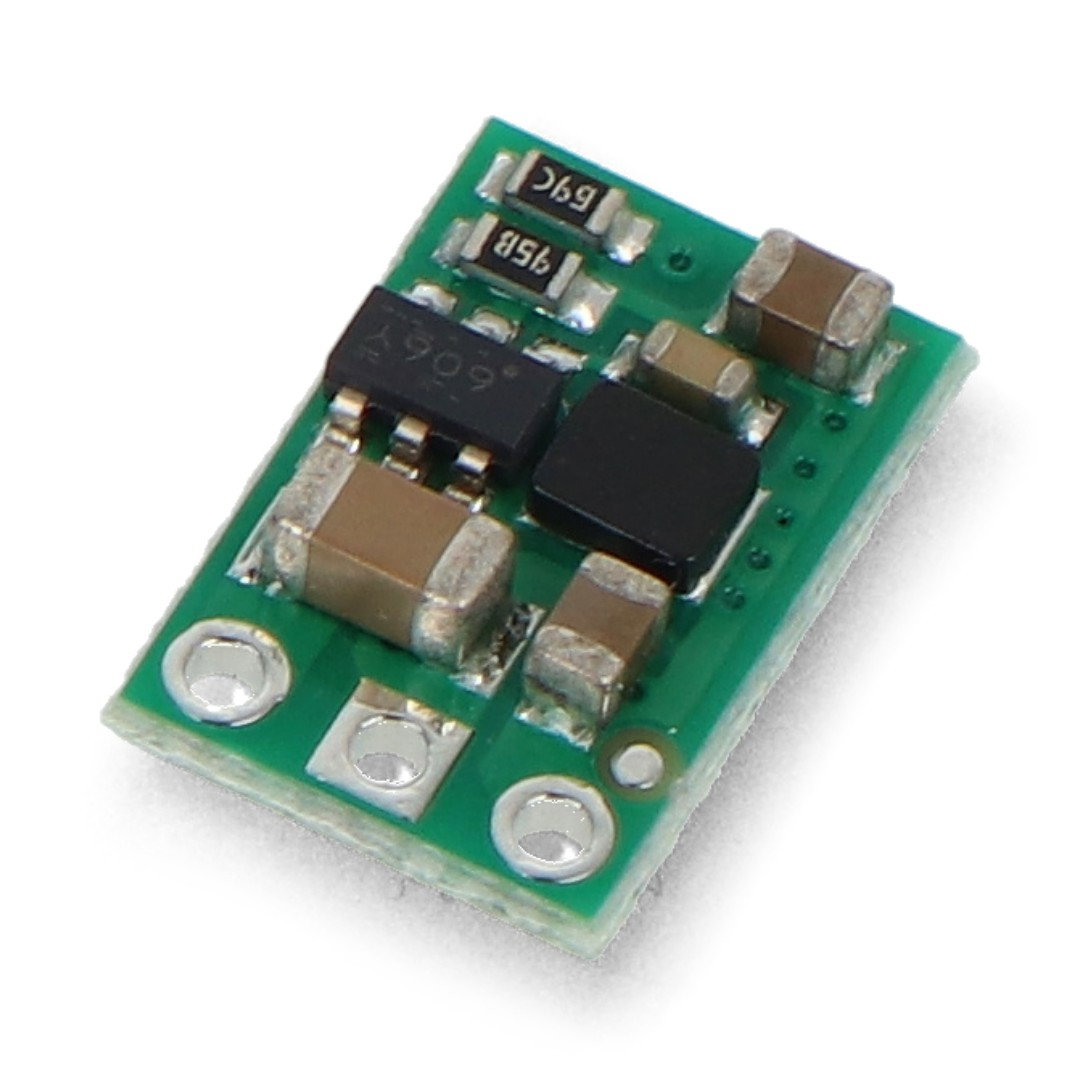

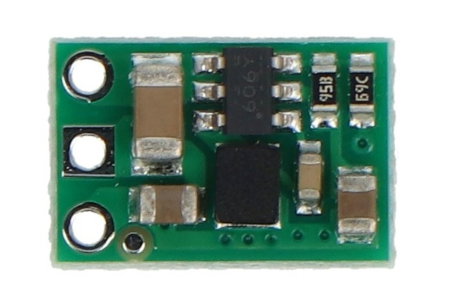

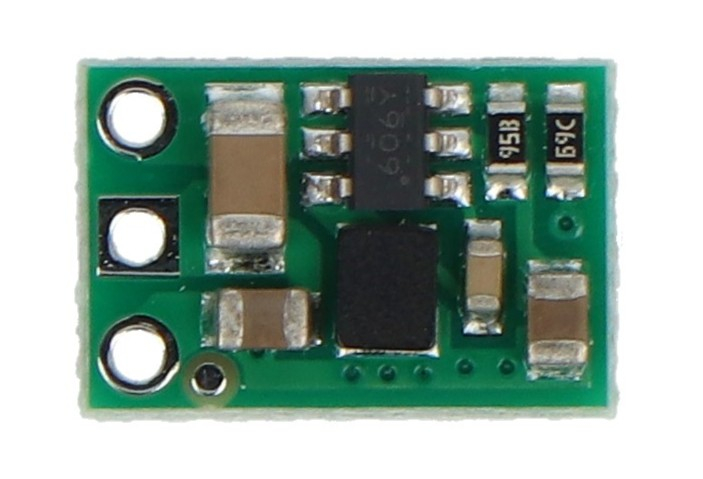

D45V5F5 - snižující měnič - 5V 0,5A - Pololu 5433.
D45V5F5 je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu, založených na synchronizovaném snižujícím měniči.
Speciální funkce
- Výstupní napětí 5 V s přesností ±4 % - modul poskytuje stabilní napětí 5 V, což z něj činí ideální řešení pro systémy vyžadující přesné napájení, jako jsou mikrokontroléry, senzory nebo komunikační moduly
- Maximální výstupní proud až 700 mA (typicky 500 mA) - ačkoli výrobce uvádí typický proudový výstup 500 mA, regulátor za vhodných podmínek (chlazení) zvládne hodnoty až 700 mA. To mu umožňuje napájet náročnější zátěže bez rizika přetížení.
- Široký rozsah vstupního napětí: od 5,2 V do 65 V - regulátor může pracovat s vysokým vstupním napětím, což z něj činí univerzální volbu pro průmyslové aplikace, bateriové napájení nebo solární instalace
- Spínací frekvence 1,1 MHz – vysoká provozní frekvence zajišťuje menší pasivní součástky a rychlou odezvu systému. Za podmínek nízkého zatížení regulátor automaticky snižuje frekvenci, čímž zvyšuje energetickou účinnost.
- Vestavěná ochrana proti zkratu a přehřátí - modul je vybaven mechanismy, které chrání jak samotný regulátor, tak připojená zařízení před účinky přetížení, zkratů nebo nadměrného nárůstu teploty
Piny převodníku
- VOUT - výstupní napětí 5 V
- GND - systémová zem (společná pro VIN a VOUT)
- VIN - vstupní napětí od 5,25 V do 65 V

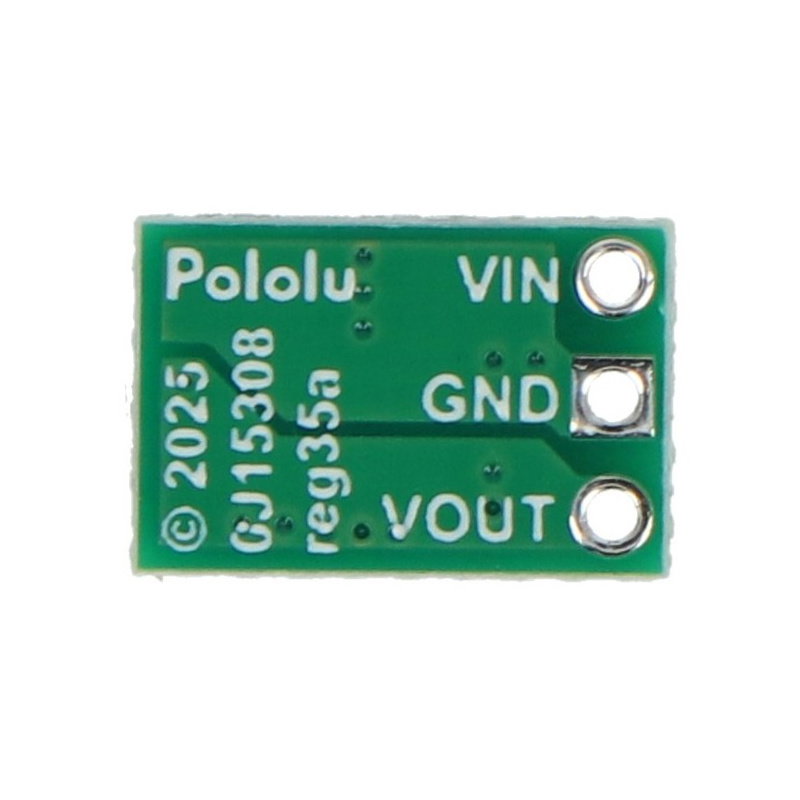

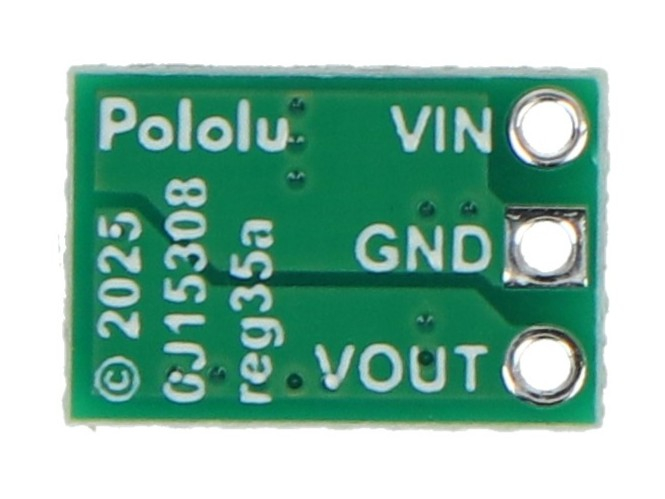

Zapojení pinů snižujícího měniče D45V5F5.
Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách.
Technické specifikace snižujícího měniče
- Vstupní napětí: 5,2 V až 65 V
- Výstupní napětí: 5V ± 4%
- Výstupní proud (typický): 500 mA
- Výstupní proud (max.): 700 mA
- Účinnost: až 90 % (v závislosti na podmínkách)
- Vlastní spotřeba proudu: < 0,2 mA
- Spínací frekvence: 1,1 MHz
- Ochrana: proti přehřátí, zkratu
- Rozměry: 7,6 × 11,4 × 2,8 mm
- Hmotnost: 0,4 g
