Popis produktu: D45V5F3 - snižující měnič - 3,3 V 0,5 A - Pololu 5432
D45V5F3 je jedním z řady miniaturních regulátorů napětí od společnosti Pololu , založených na synchronizovaném snižujícím měniči . Umožňuje získat výstupní napětí 3,3 V ze vstupního napětí v rozsahu od 4 V do 65 V. Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách – typicky je to 500 mA a až 700 mA . Modul se vyznačuje vysokou účinností, nízkou vlastní spotřebou (< 0,2 mA) a vestavěnou ochranou proti přehřátí a zkratu. Díky svým miniaturním rozměrům se skvěle hodí i do stísněných konstrukčních prostor.

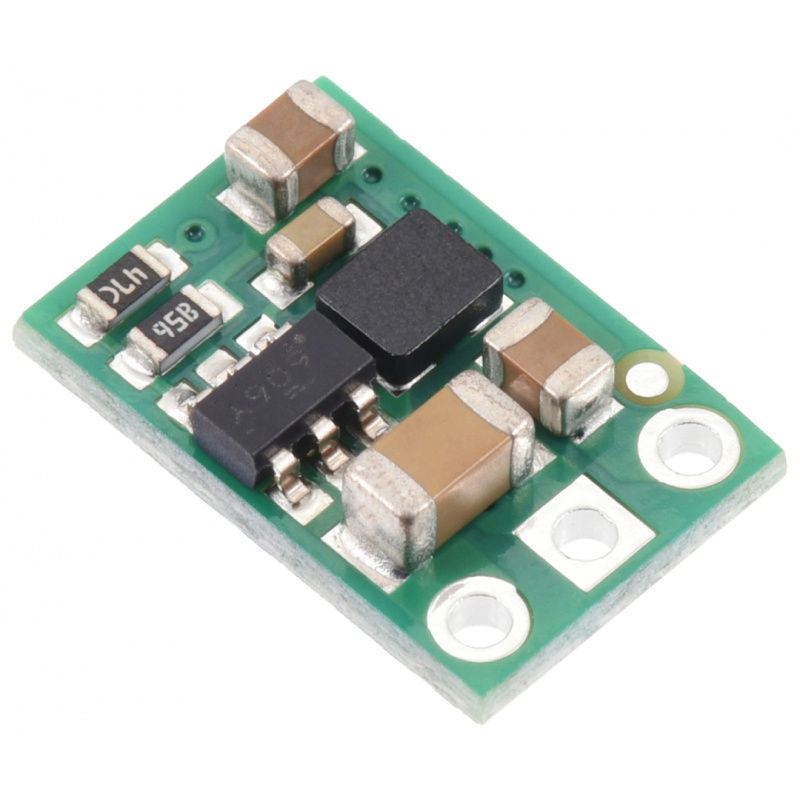

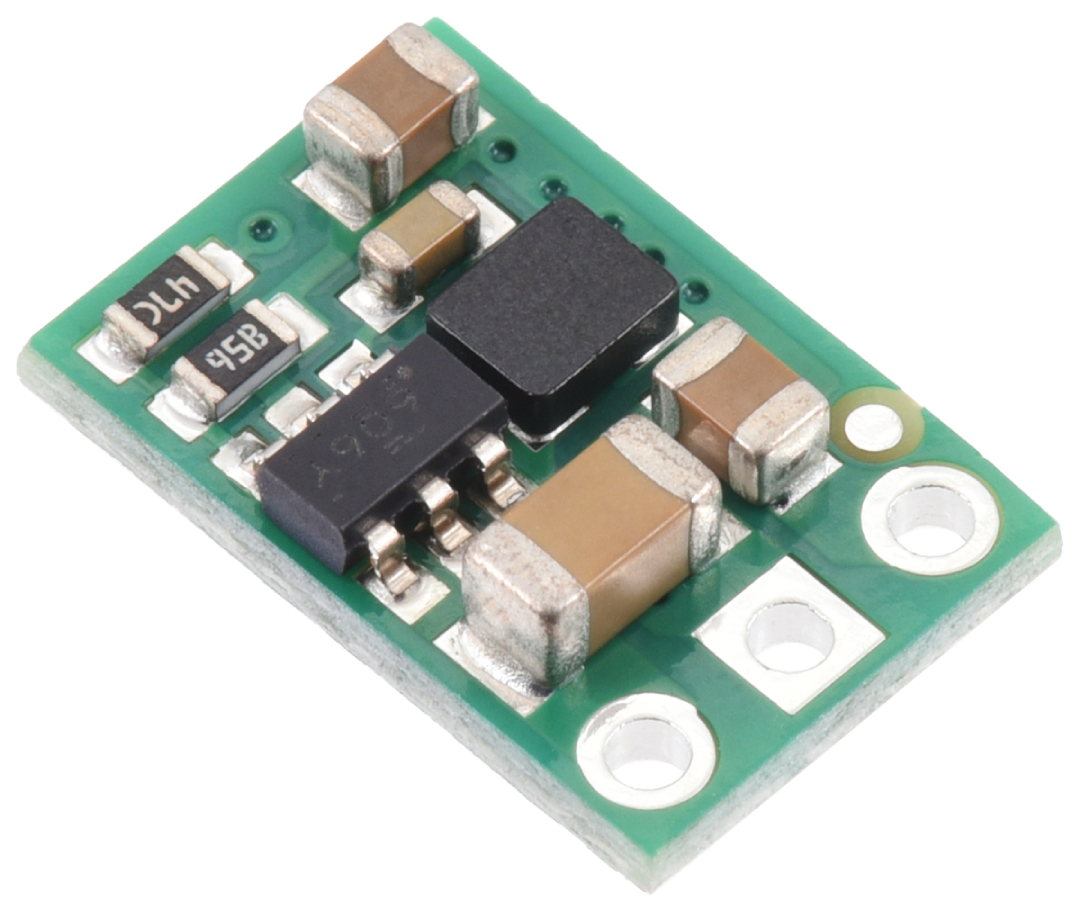

D45V5F3 - snižující měnič - 33V 0,5A - Pololu 5432.
D45V5F3 je jedním z řady miniaturních regulátorů napětí od společnosti Pololu, založených na synchronizovaném snižujícím měniči.
Speciální funkce
- Výstupní napětí 3,3 V s přesností ±4 % – modul poskytuje stabilní napětí 3,3 V, což z něj činí ideální řešení pro systémy vyžadující přesné napájení, jako jsou mikrokontroléry, senzory nebo komunikační moduly
- Maximální výstupní proud až 700 mA (obvykle 500 mA) - ačkoli výrobce uvádí typický proudový výstup 500 mA, regulátor je za vhodných podmínek (chlazení) schopen zvládnout hodnoty až 700 mA. To vám umožní napájet náročnější zátěže bez rizika přetížení.
- Široký rozsah vstupního napětí: od 4 V do 65 V - regulátor dokáže pracovat s vysokým vstupním napětím, což z něj činí univerzální volbu pro průmyslové aplikace, bateriové napájení nebo solární instalace
- Spínací frekvence 1,1 MHz – vysoká provozní frekvence zajišťuje menší pasivní součástky a rychlou odezvu systému. V případě nízkého zatížení regulátor automaticky snižuje frekvenci, čímž zvyšuje energetickou účinnost.
- Vestavěná ochrana proti zkratu a přehřátí - modul je vybaven mechanismy, které chrání jak samotný regulátor, tak připojená zařízení před účinky přetížení, zkratů nebo nadměrného nárůstu teploty

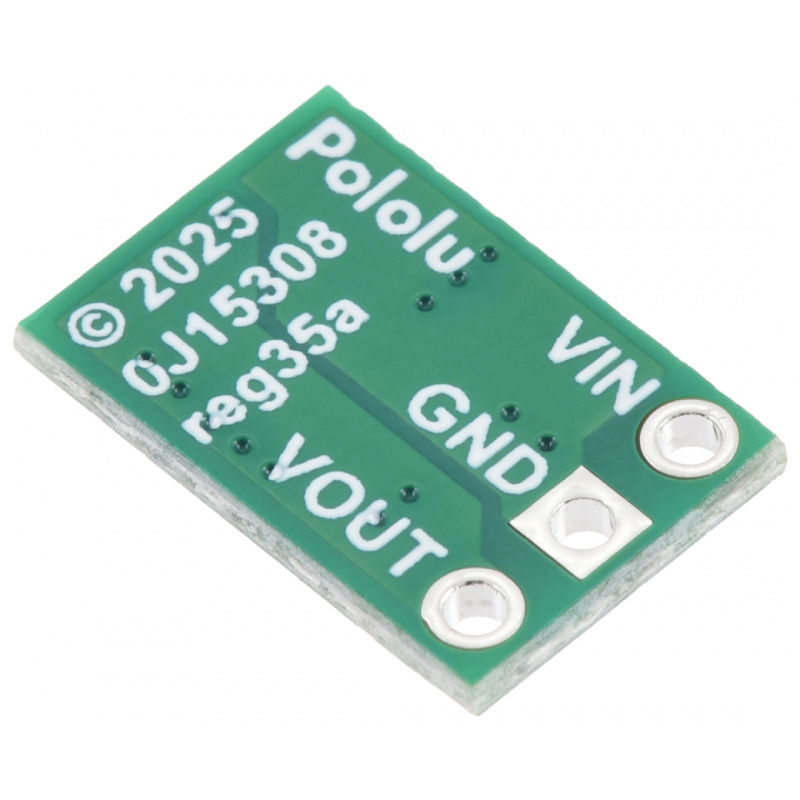

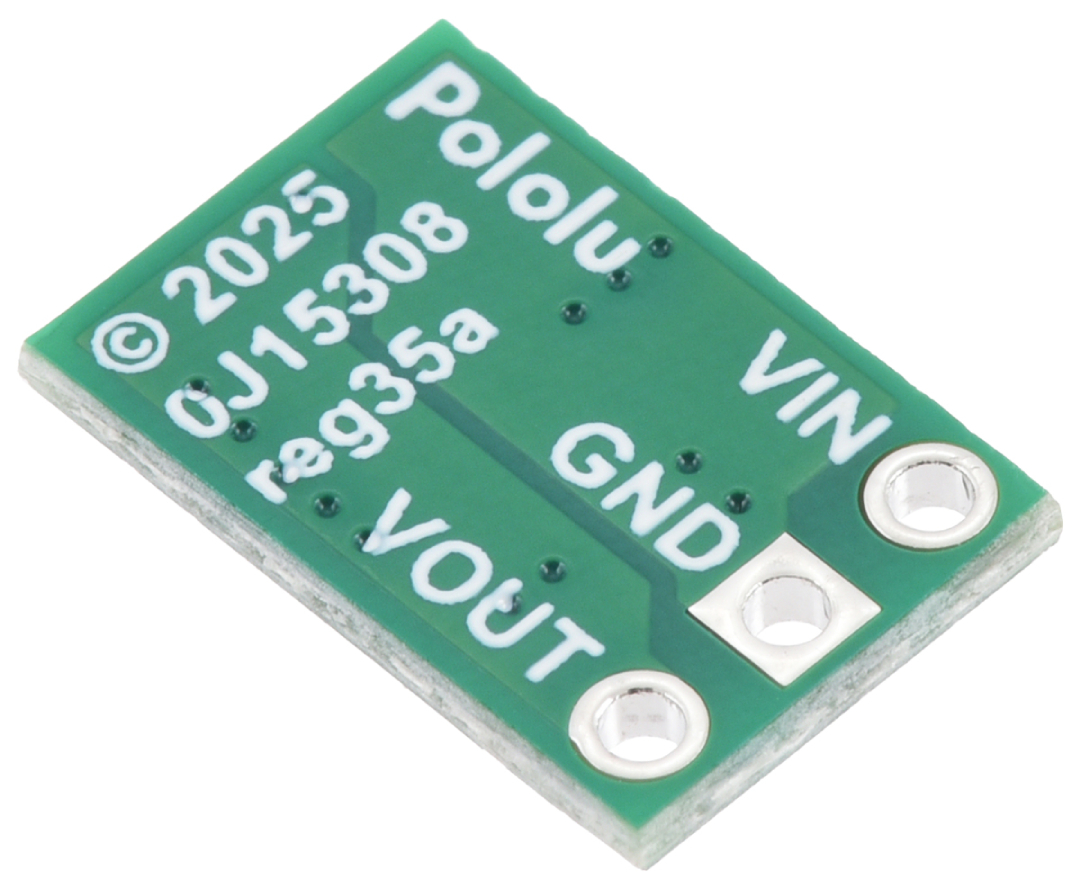

Terminály převodníku
- VOUT - výstupní napětí 3,3 V
- GND - systémová zem (společná pro VIN a VOUT)
- VIN - vstupní napětí od 4 V do 65 V

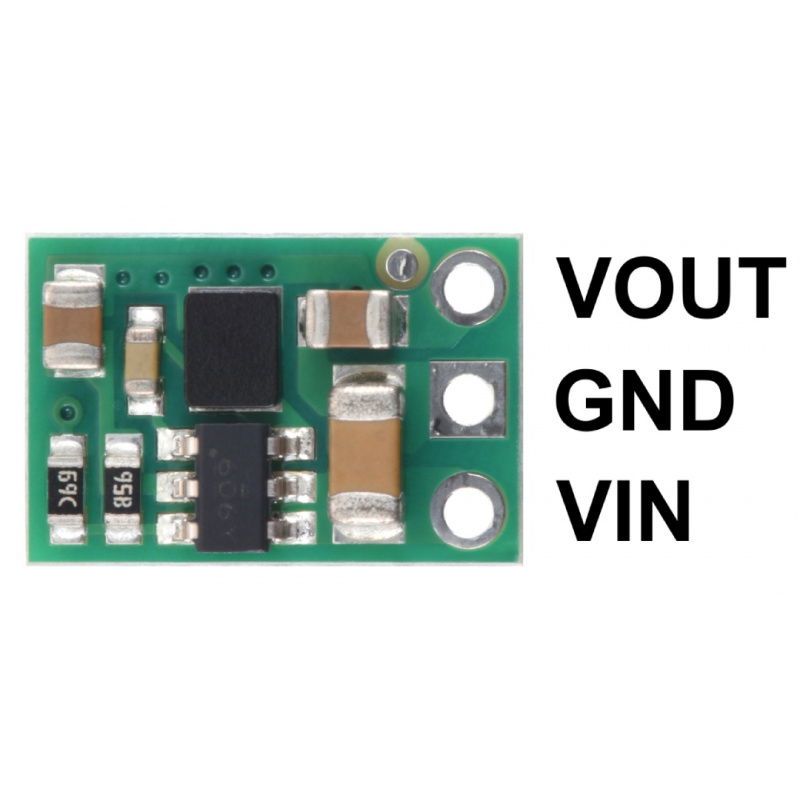

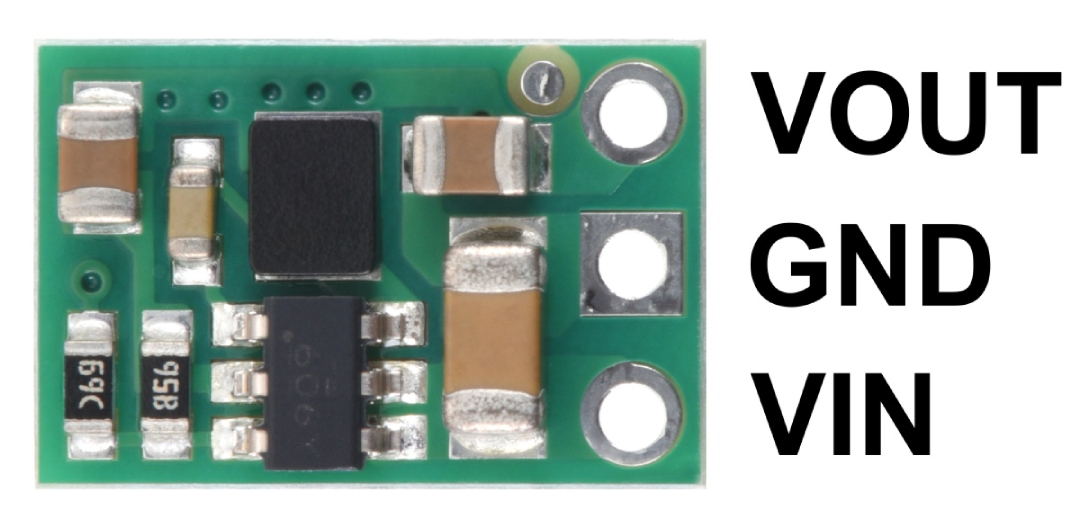

Zapojení pinů snižujícího měniče D45V5F3.
Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách.Technická specifikace snižujícího měniče
- Vstupní napětí: 4V až 65V
- Výstupní napětí: 3,3 V ± 4 %
- Výstupní proud (typický): 500 mA
- Výstupní proud (max.): 700 mA
- Účinnost: až 90 % (v závislosti na podmínkách)
- Vlastní spotřeba proudu: < 0,2 mA
- Spínací frekvence: 1,1 MHz
- Ochrana: přehřátí, zkrat

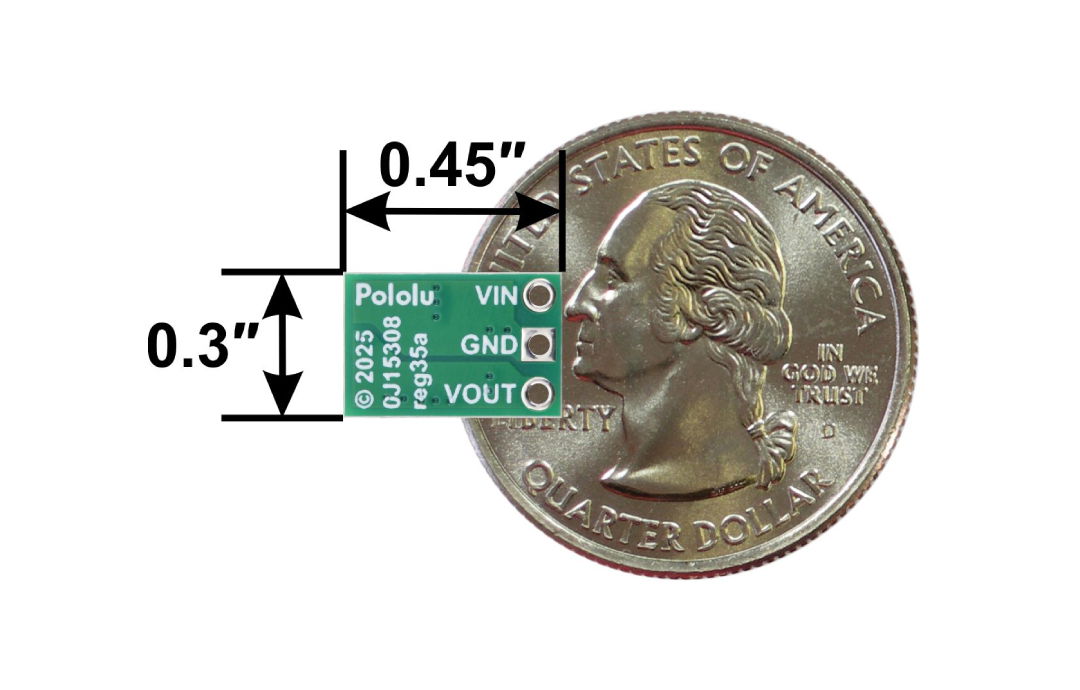

- Rozměry: 7,6 × 11,4 × 2,8 mm
- Hmotnost: 0,4 g
