Popis produktu: D24V25F9 - snižující měnič - 9 V 2,5 A
Snižující (buck) měnič používaný k napájení systémů pracujících s napětím 9 V. Výhodou systému je široký rozsah vstupního napětí od 10,5 V až do 38 V. Modul D24V25Fx umožňuje odběr proudu až 2,5 A.

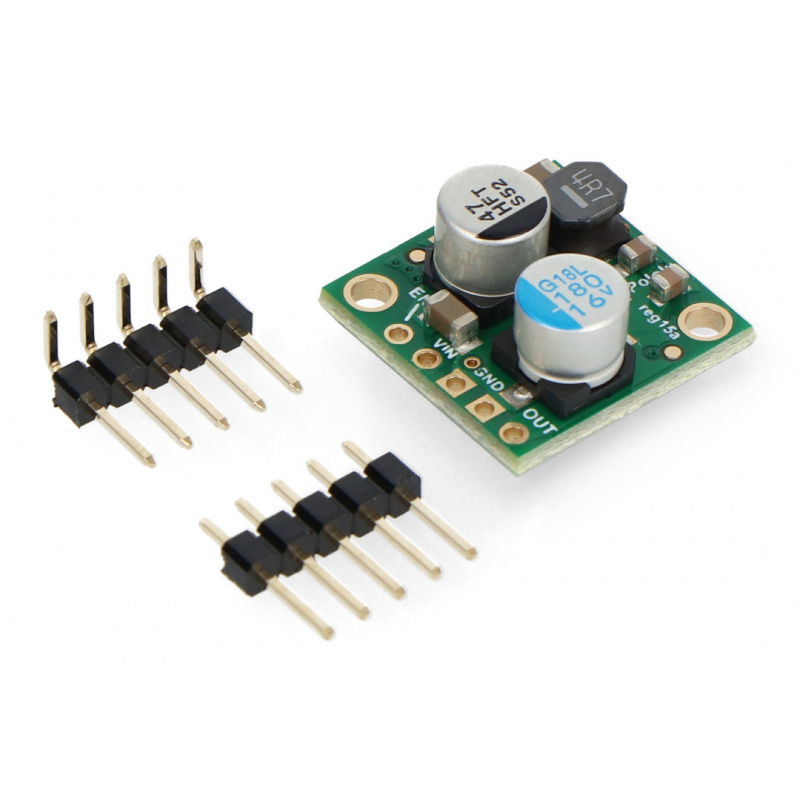

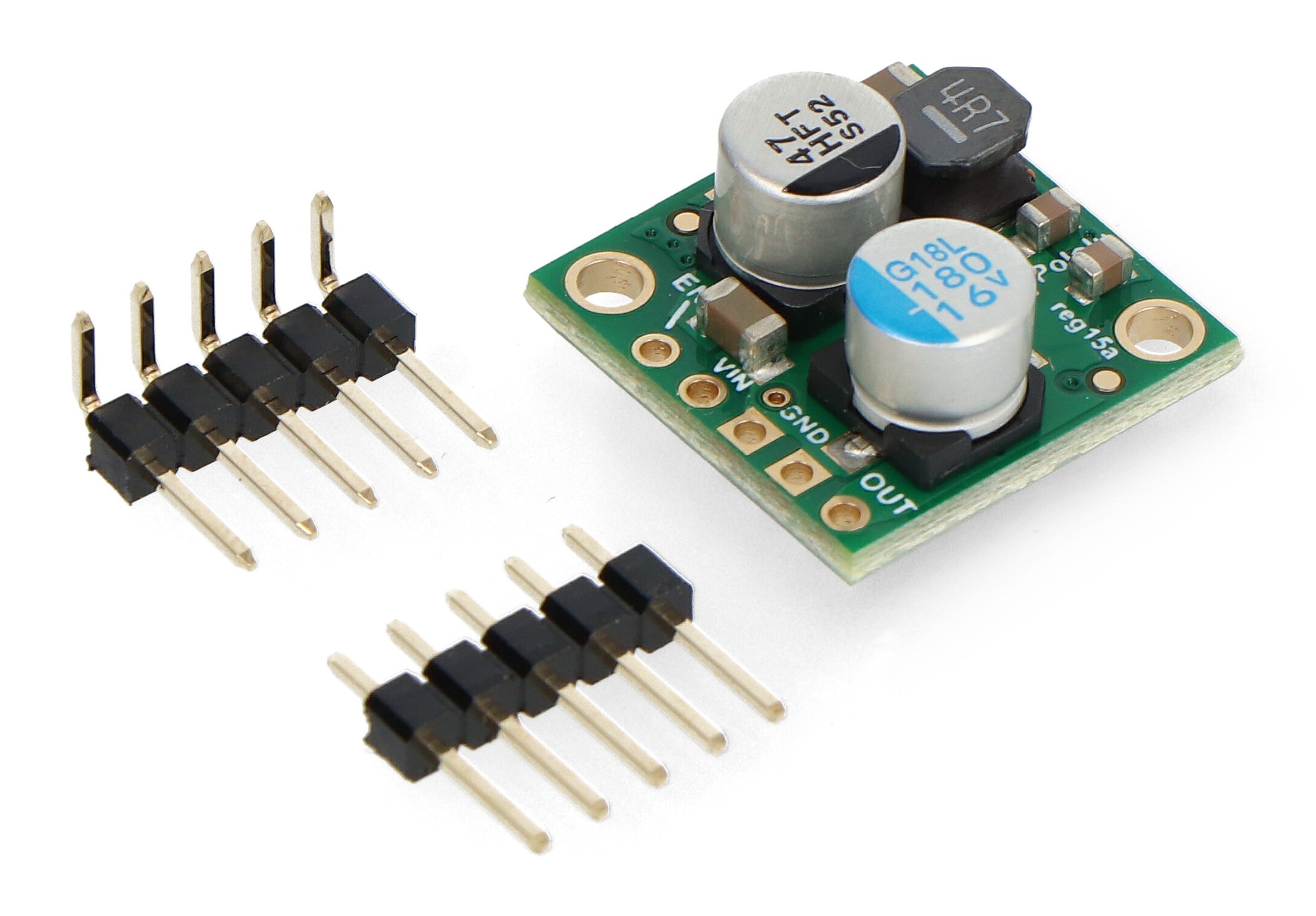

Obsah stavebnice.
Odvození

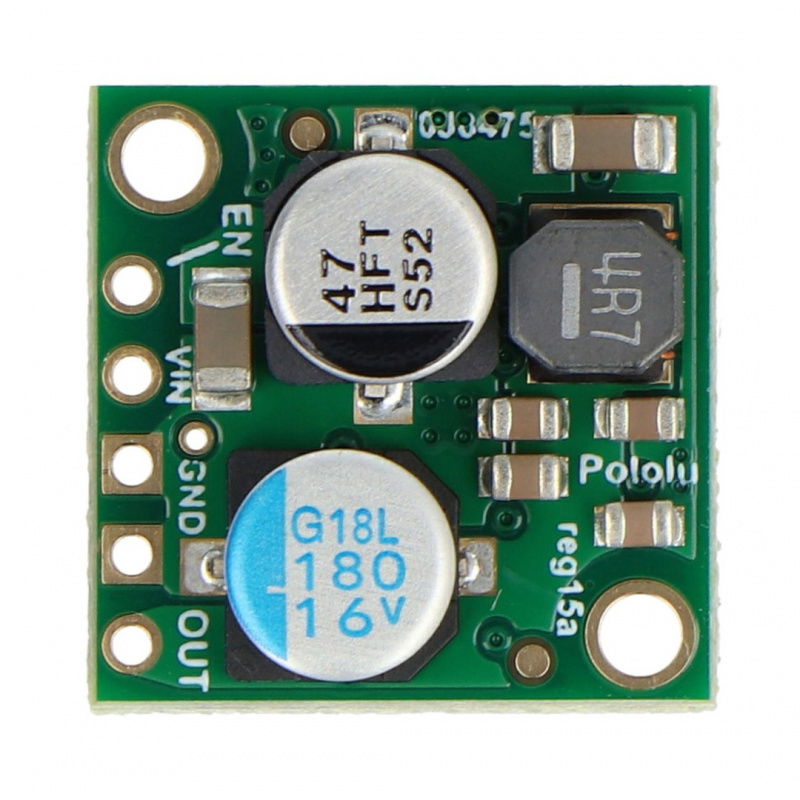

Konektory jsou na desce příslušně označeny. Rozteč pinů je 2,54 mm (oblíbené konektory Goldpin). Modul lze zapojit do nepájivého pole , připojit pomocí vodičů nebo připájet k vyhrazené desce plošných spojů.
| Kolík | Popis |
|---|---|
| VIN | Vstupní napětí. |
| Zem | Hromadný potenciál. |
| VÝSTUP | Výstupní napětí. |
| UMOŽNIT | Přivedení nízkého napětí (pod 0,6 V) způsobí, že systém přejde do stavu nízké spotřeby energie (přibližně 20 μA). Pin je připojen k napájecímu napětí přes rezistor 100 kΩ, což obvod ve výchozím nastavení zapne. |
Technická specifikace
- Vstupní napětí: 10,5* V až 38 V
- Výstupní napětí: 9V
- Přesnost výstupního napětí: ±4 % (rozsah 8,64 V - 9,36 V)
- Maximální vstupní proud: závisí na vstupním napětí a zátěži;
pro 12 V VIN a 2,5 A VOUT je cca. 2,1 A - Účinnost 85 % až 95 %
- Integrované ochrany: proti zkratu, přehřátí, proti zpětnému napětí a funkci pomalého startu
- Dva montážní otvory o průměru 2,2 mm
- Rozměry: 17,8 x 17,8 x 9 mm
- Hmotnost (bez konektorů): 2,6 g
*minimální hodnota závisí na napětí při úbytku napětí

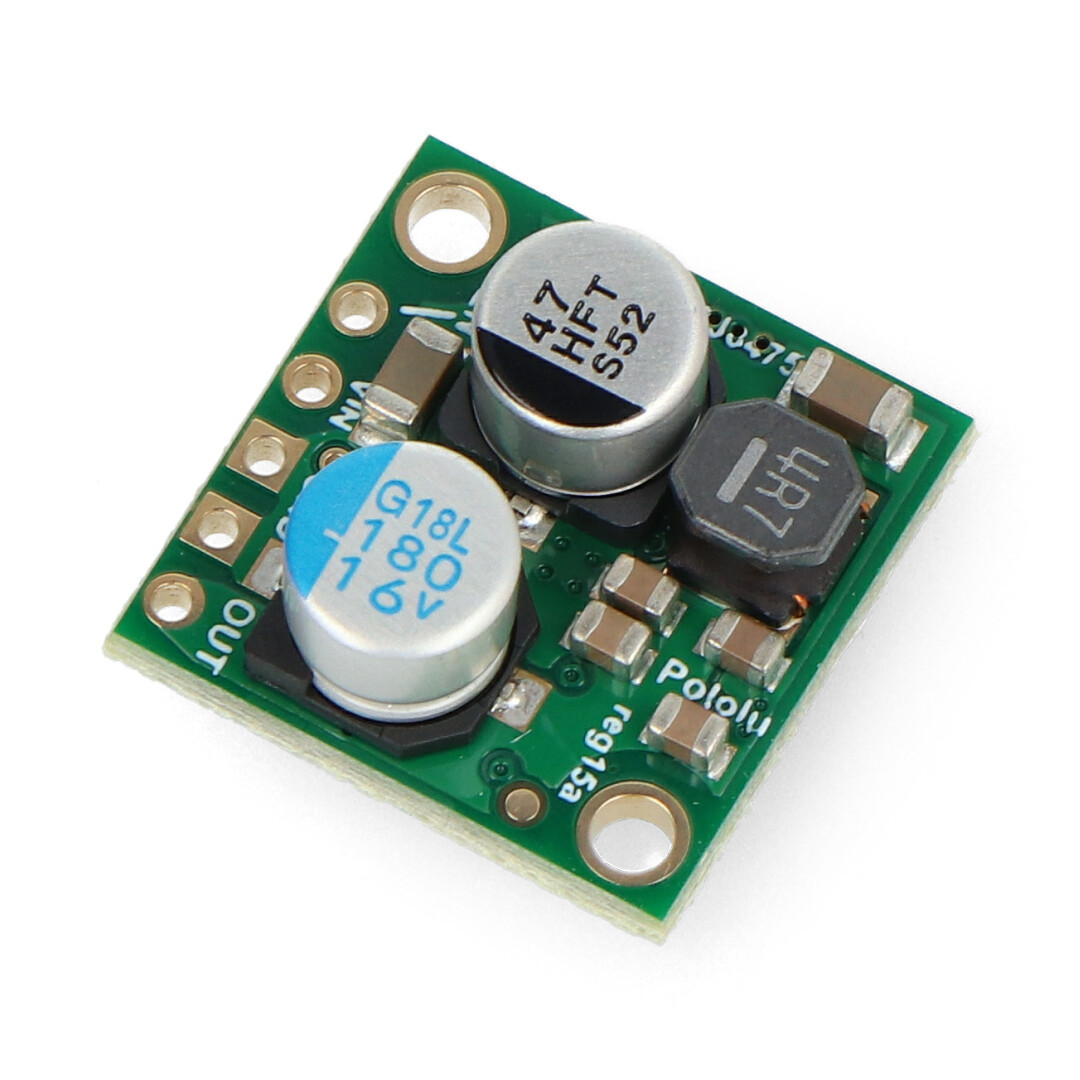

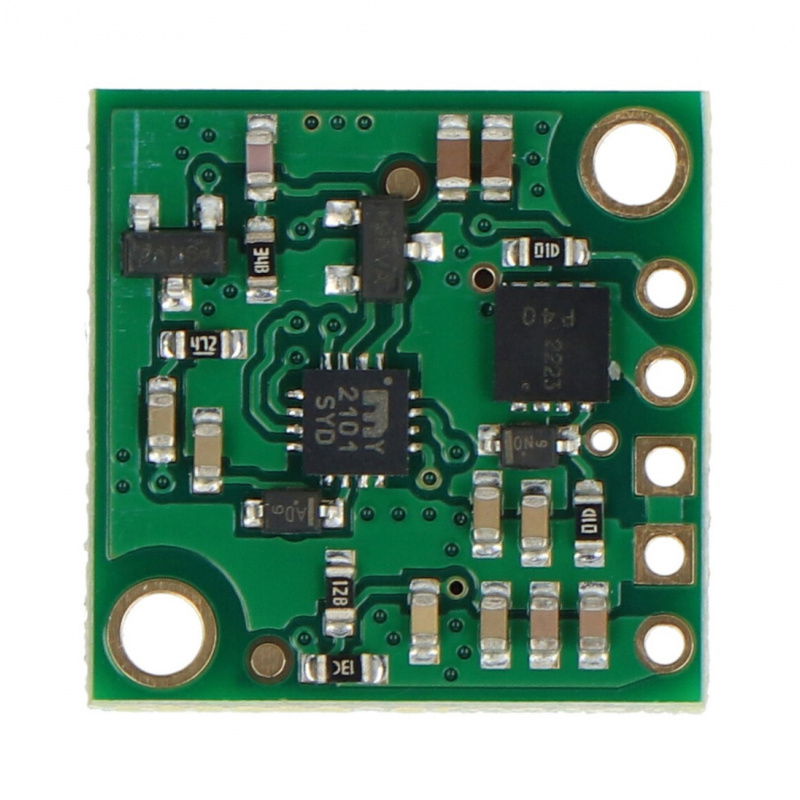

D24V25F9 - snižující měnič - 9 V 2,5 A.
Účinnost systému.Účinnost systému
Účinnost je definována jako poměr výstupního výkonu k vstupnímu výkonu (výstupní výkon)/(vstupní výkon). Toto je velmi důležitý parametr při práci s přenosnými zdroji energie (bateriemi a akumulátory), kde je důležitá doba provozu na jeden nabíjecí cyklus. Účinnost tohoto pulzního systému je přibližně 85 % až 95 %.
Napětí při výpadku
Parametr je v dokumentaci označován jako napětí odpadu e do nezbytné pro správné fungování systému, minimální rozdíl mezi vstupním a výstupním napětím. Například pokud je úbytek napětí 1 V a požadované výstupní napětí je 5 V, napájecí napětí by mělo být vyšší než 6 V. Níže uvedené obrázky ukazují hodnotu úbytku napětí pro měniče D24VxFx.
Výpadkové napětí. Užitečné odkazy |
