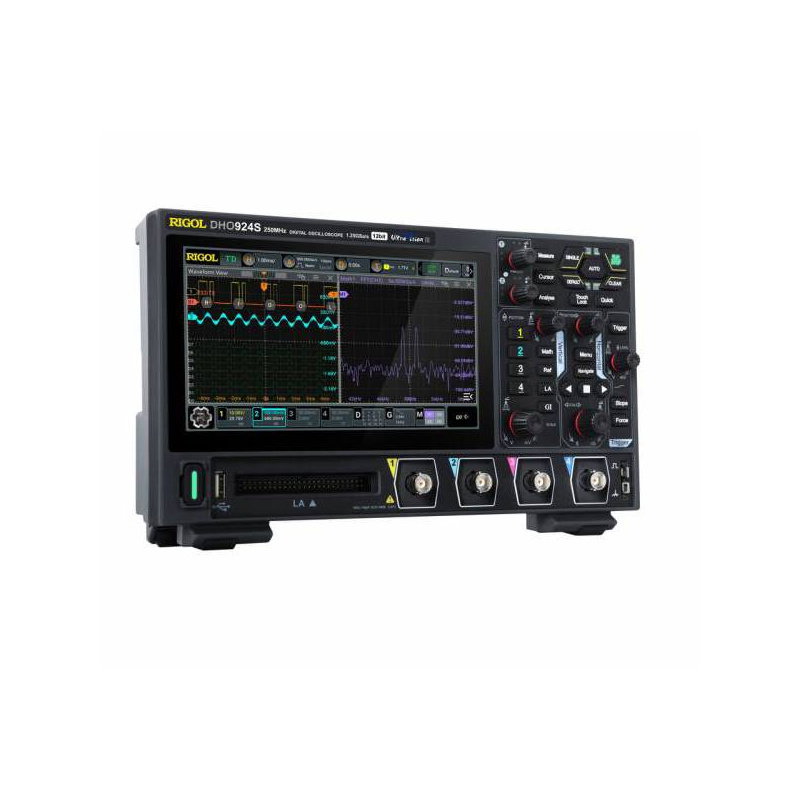

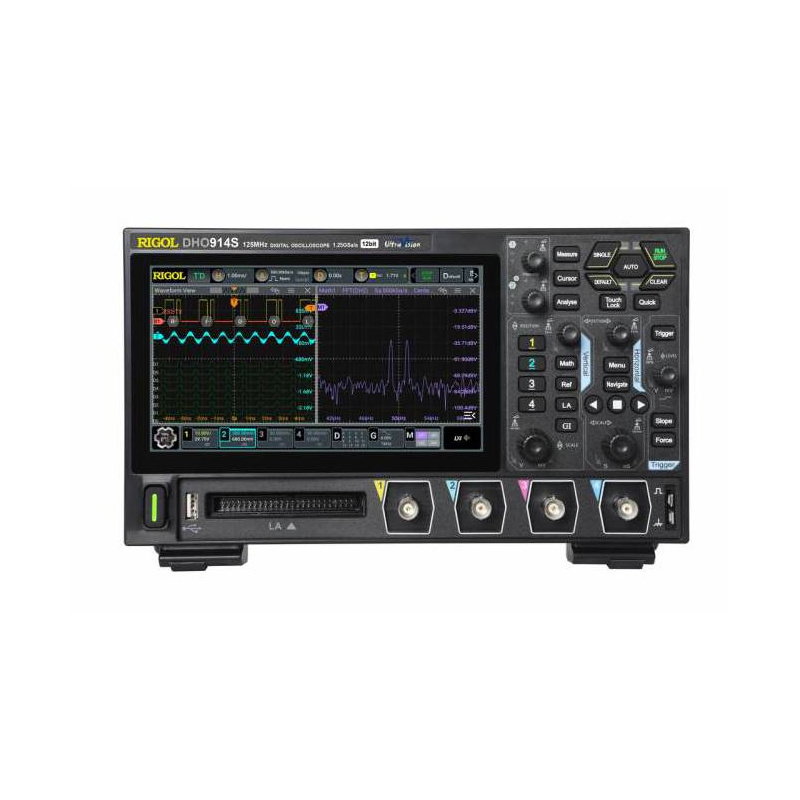

Popis produktu: Osciloskop Rigol DHO914S 125 MHz 4 kanály + AWG 25 MHz
Rigol DHO914S je pokročilý digitální osciloskop nové generace, který kombinuje vysoký výkon s kompaktním designem. Je vybaven 4 analogovými kanály a podporou 16 digitálních kanálů a umožňuje komplexní analýzu signálu v moderních elektronických systémech. Jeho 12bitové rozlišení poskytuje mnohem přesnější obraz signálu než standardní 8bitové osciloskopy. Zařízení nabízí rychlé snímání průběhu až 1 000 000 wfms/s a pokročilé analytické funkce, jako je dekódování sběrnice a analýza Bodeova grafu. Vestavěný generátor AWG 25 MHz vylepšuje funkčnost zařízení. 7palcová dotyková obrazovka a polské menu zajišťují intuitivní ovládání, zatímco možnost napájení powerbanky přes USB typu C zajišťuje, že osciloskop je připraven k provozu v jakémkoli prostředí.

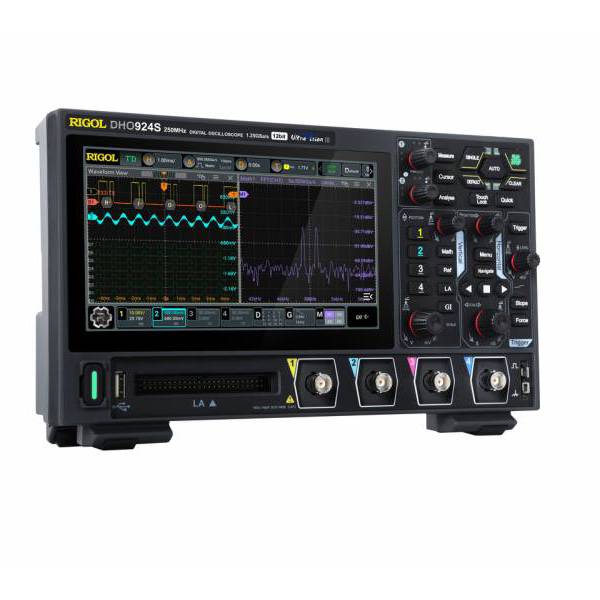

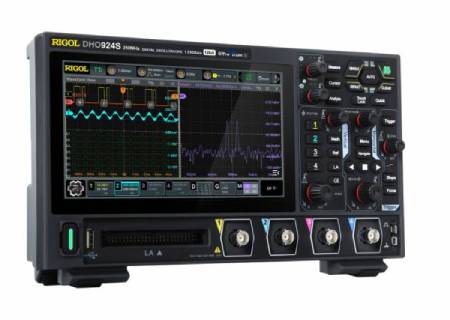

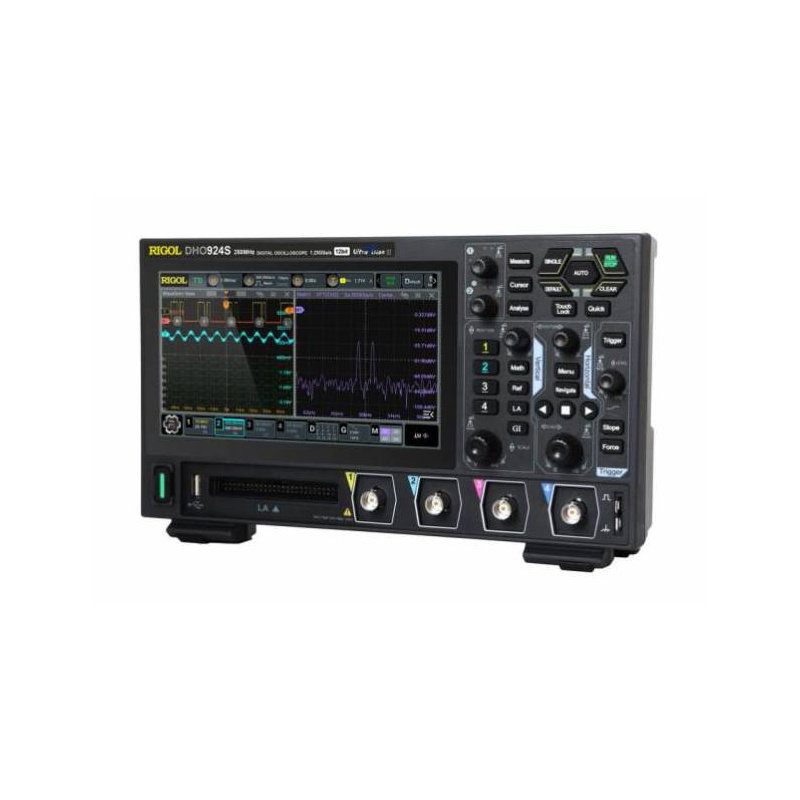

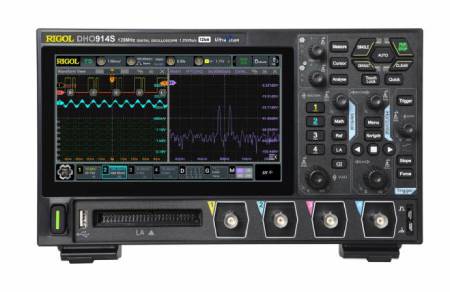

Osciloskop Rigol DHO914S 125 MHz 4 kanály + AWG 25 MHz.

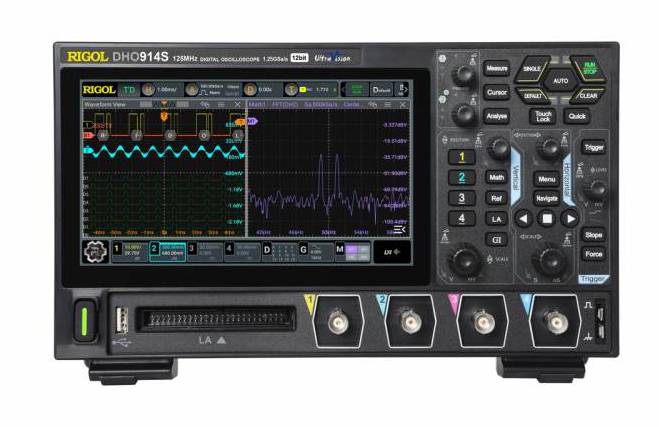

Osciloskop DHO914S je vybaven 4 analogovými kanály, 16 digitálními kanály (MSO) a integrovaným generátorem funkcí AWG.
Hlavní vlastnosti osciloskopu
- Pásmo 125 MHz : přesná analýza vysokofrekvenčních signálů
- 12bitové rozlišení : 4096 kvantizačních úrovní zajišťuje přesnou reprodukci signálu
- 4 analogové kanály : simultánní analýza více signálů
- Vzorkovací frekvence 1,25 GSa/s : vysoká přesnost měření
- Paměť 50 Mpts : analýza dlouhých vlnových tvarů
- AWG 25 MHz : vestavěný generátor tvarů vln
- 16 digitálních kanálů : analýza logických signálů
- UltraAcquire : až 1 000 000 snímání za sekundu
- 7" obrazovka : dotyková, intuitivní ovládání
- Dekódování sběrnice : I2C, SPI, UART, CAN, LIN
- Mobilita a pohodlí : rozhraní typu C a kompaktní design šetří místo na stole

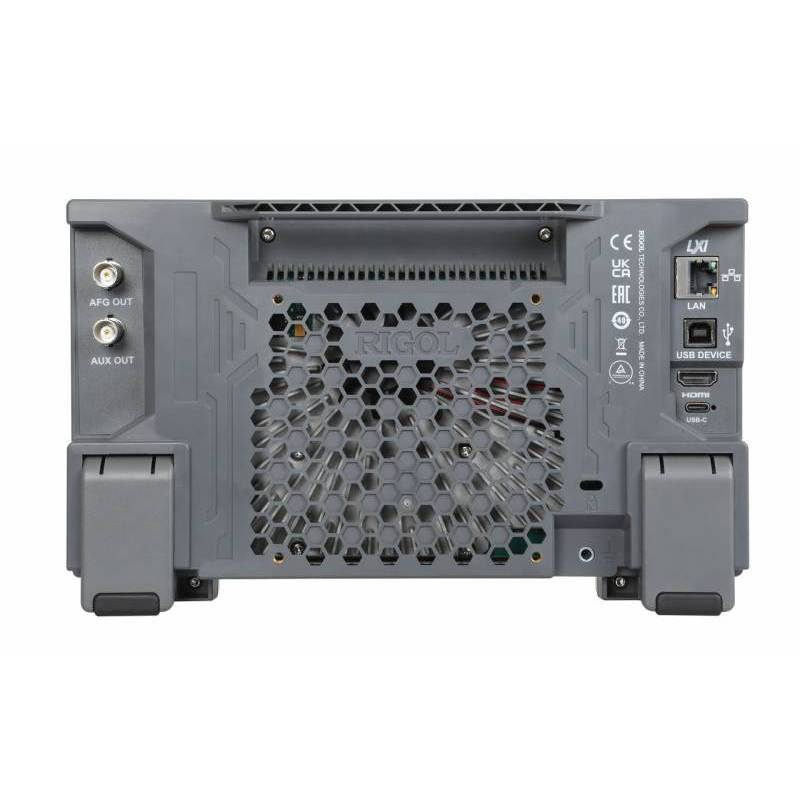

- Rozsáhlé komunikační možnosti : standardní porty USB Device a Host, LAN a HDMI výstup
Pokročilá analýza signálu a vysoké 12bitové rozlišení
Osciloskop Rigol DHO914S je vybaven 12bitovým zpracováním signálu , což se promítá do výrazně vyšší přesnosti měření. To umožňuje přesnou analýzu i velmi malých signálů a redukci šumu. To vám umožní analyzovat složité průběhy s vysokou přesností. Vysoká rychlost snímání a velká paměť umožňují zaznamenávání vzácných událostí a dlouhých průběhů bez ztráty dat, což je klíčové pro výzkumnou a diagnostickou práci.
Vestavěný generátor AWG a analytické funkce
Vestavěný generátor průběhů AWG 25 MHz umožňuje generovat testovací signály bez dalšího hardwaru. Je ideální pro testování analogových i digitálních systémů. Osciloskop navíc nabízí funkce, jako je analýza Bodeova grafu, histogramy a dekódování sběrnice . což z něj činí všestranný měřicí nástroj.

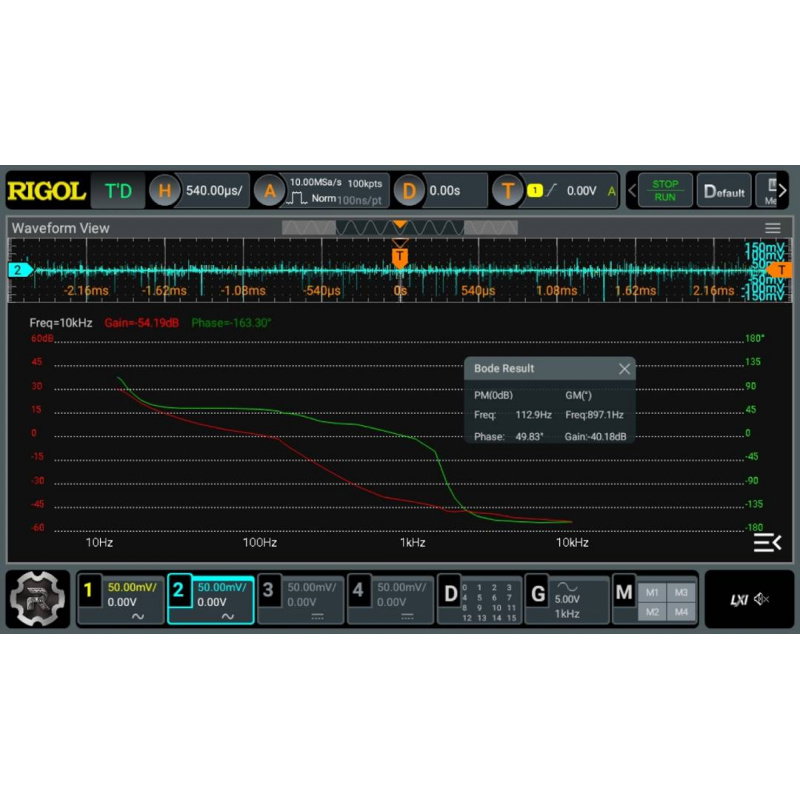

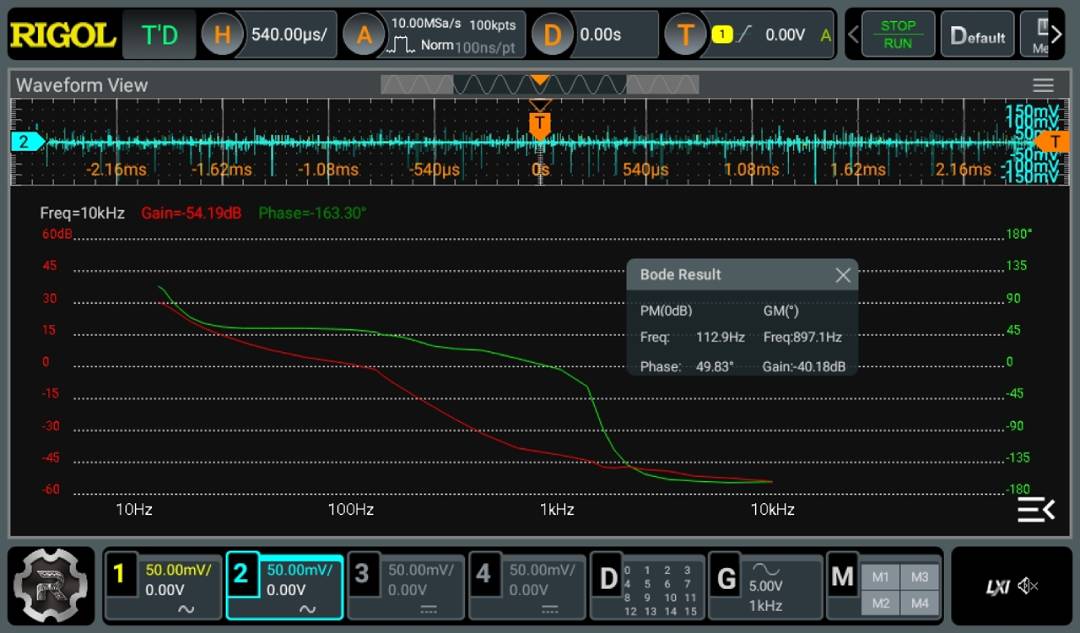

DHO914S je vybaven pokročilou funkcí analýzy Bodeova diagramu, která je klíčová při návrhu a testování stability spínaných napájecích zdrojů a audio systémů.

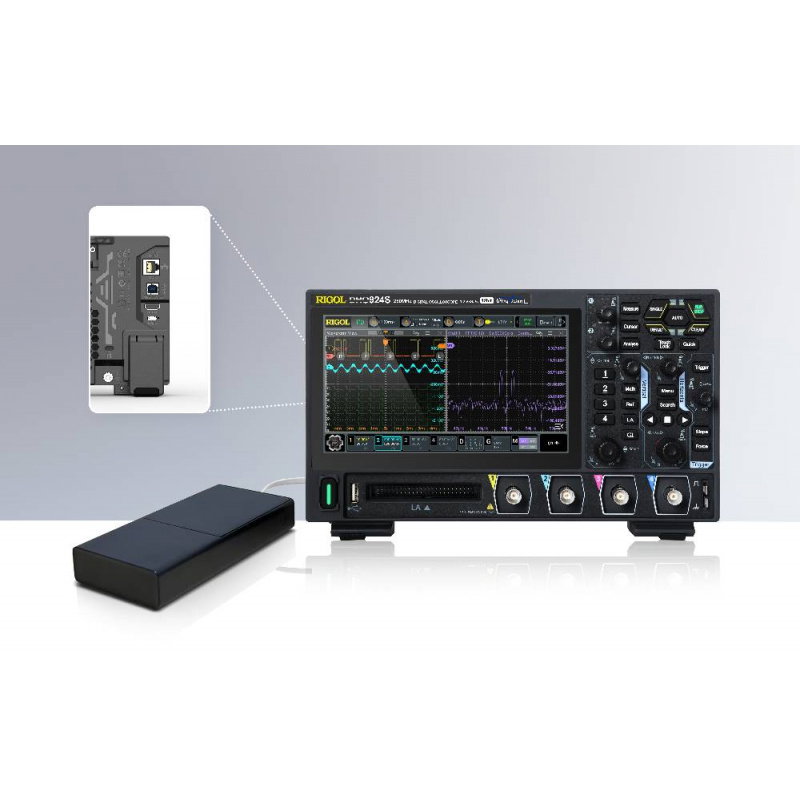

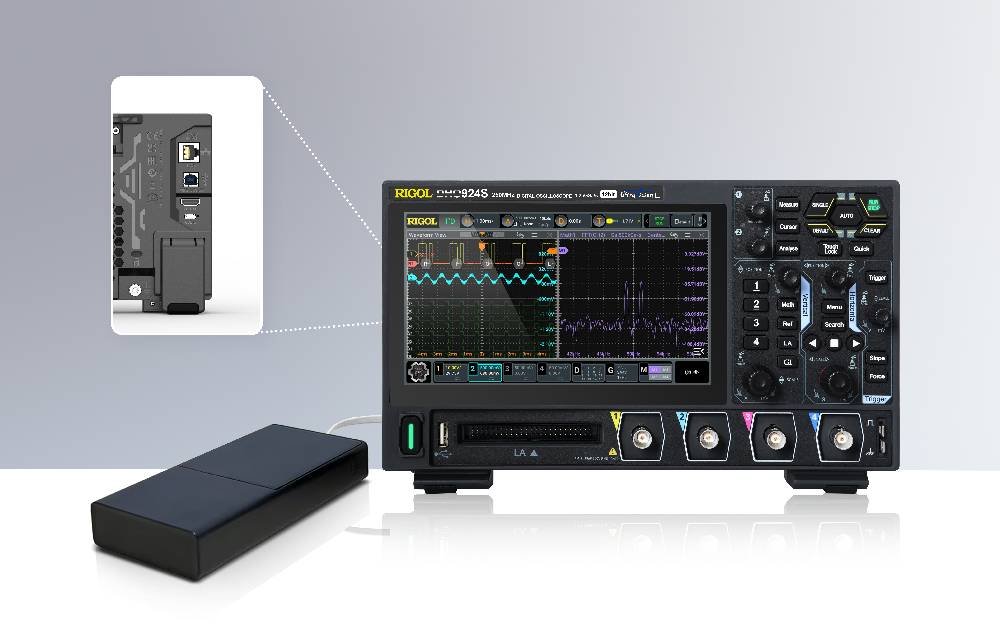

Napájení přes rozhraní Type-C a kompaktní design šetří místo na stole.
Technické specifikace osciloskopu Rigol DHO914S
- Frekvenční odezva: 125 MHz
- Kanály: 4 analogové + 16 digitálních
- Vzorkování: 1,25 GSA/s
- Paměť: od 10 Mpts (všechny kanály) do 50 Mpts (jeden kanál)
- Rozlišení: 12 bitů
- Obnovovací frekvence: až 1 000 000 snímků za sekundu/s
- Rozsah: 200 μV/dílek až 10 V/dílek
- AWG: 1 kanál, šířka pásma 25 MHz
- Displej: 7'' 1024 x 600
- Rozhraní: USB zařízení, USB hostitel, LAN, HDMI
- Rozměry: 265,35 × 161,75 × 77,38 mm
- Hmotnost: 1,78 kg
Obsah sady
- Osciloskop Rigol DHO914S
- Nabíječka
- Zemnící vodič
- Sonda PVP3150 x4
