Popis produktu: Rigol DS1102Z-E 100 MHz 2kanálový osciloskop
Digitální osciloskop Rigol DS1102Z-E je cenově dostupné a všestranné zařízení, které kombinuje vysoký výkon a funkčnost . Je určen pro inženýry, studenty a profesionály zabývající se diagnostikou a návrhem elektronických systémů. Díky šířce pásma 100 MHz , rychlé vzorkovací frekvenci 1 GSA/s a 24 Mpts paměti pro snímání dat umožňuje tento model přesnou analýzu analogových signálů. Standardně také zahrnuje dekódování sběrnic RS232, I2C a SPI, záznam snímků a pokročilé spouštěcí funkce .

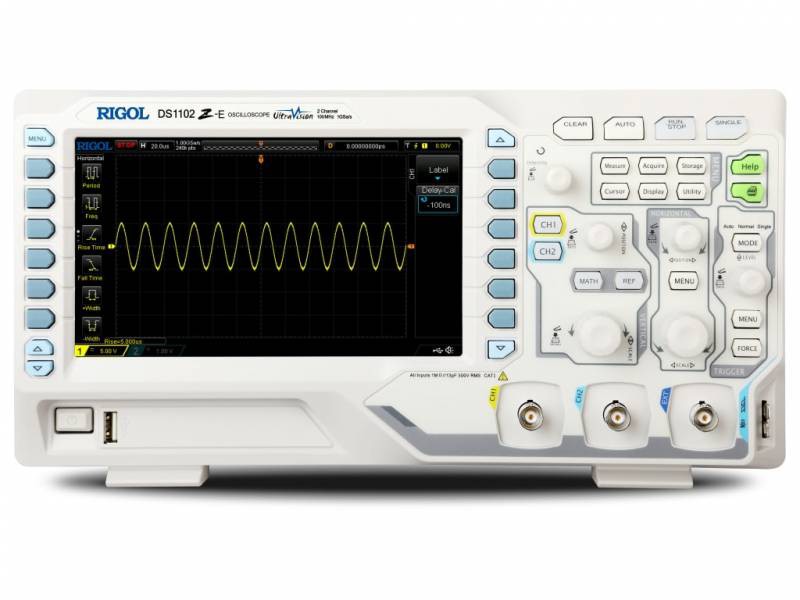

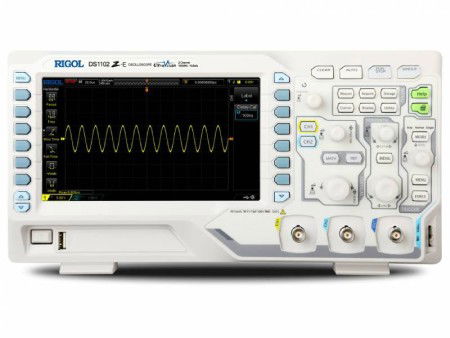

Rigol DS1102Z-E 100 MHz 2 kanálový osciloskop.
Osciloskop je vybaven 2 kanály, které pracují s vzorkovací frekvencí až 1 GSa/s.
Hlavní vlastnosti osciloskopu DS1102Z-E
- Šířka pásma 100 MHz, 2 analogové kanály : poskytuje široký rozsah měření pro různé aplikace
- Vzorkování v reálném čase 1 GSa/s : přesná analýza rychle se měnících signálů
- 24 Mpts hluboká paměť pro snímání dat : zaznamenává velké množství dat bez ztráty detailů
- Vysoká obnovovací frekvence až 30 000 průběhů/s : pomáhá detekovat vzácné závady
- Pokročilé spouštění a dekódování sběrnice : standardní podpora RS232, UART, I2C, SPI
- 7'' TFT LCD WVGA displej (800 x 480 px) : jasné zobrazení dat s fluorescenčním podsvícením
- Plná škála rozhraní : LAN (LXI), USB Host and Device, AUX
- Všechny softwarové možnosti jsou okamžitě aktivní : není třeba kupovat další licence
Obnovovací frekvence tvaru vlny 30000 WFMS/s
Vysoká obnovovací frekvence signálu umožňuje rychlou detekci vzácných a krátkodobých poruch signálu . To zajišťuje, že jakékoli anomálie jsou zachyceny a snadno analyzovány.
Obnovovací frekvence 30 000 WFMS/s usnadňuje zachycení občasných abnormálních signálů.

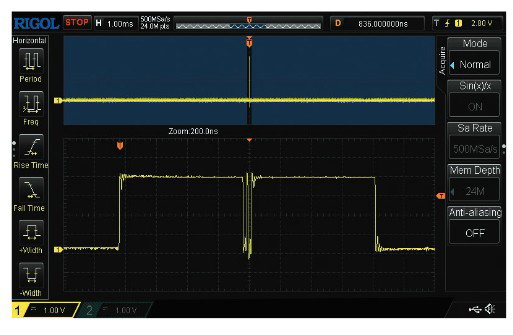

Hloubka úložiště 24 m je standardně v zařízení.
Hloubka úložiště 24 Mpts - paměť pro hlubokou akvizici
24 Mbps akviziční paměti umožňuje dlouhodobý záznam signálu bez ztráty detailů . Můžete analyzovat jak celkové trendy, tak i jemné změny signálu a zároveň udržovat vysokou vzorkovací frekvenci po delší dobu.

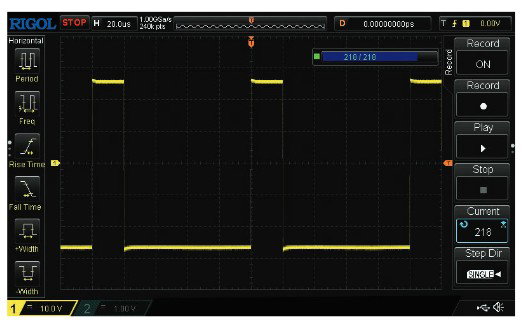

Funkce hardwarového záznamu a přehrávání vlnových křivek
Funkce záznamu 60 000 snímků umožňuje analyzovat změny signálu v čase a snadno lokalizovat závady . Jedná se o nepostradatelný nástroj pro analýzu digitálních i analogových systémů.
Funkce hardwarového záznamu a přehrávání průběhů.

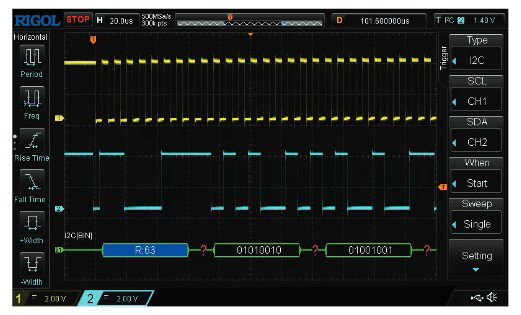

Podporuje sběrnice RS232/UART, I2C a SPI.
Spouštění a dekódování sériové sběrnice
DS1102Z-E podporuje dekódování sběrnic RS232, UART, I2C a SPI , což umožňuje snadno monitorovat a analyzovat komunikaci ve složitých vestavěných systémech.

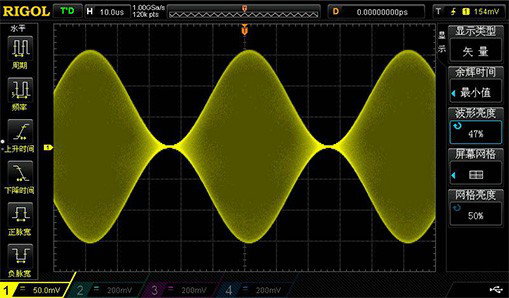

Digitální fluorescenční displej
Použití technologie zobrazení intenzity UltraVision umožňuje reprodukci úrovní šedi a vytváří tak efekt podobný klasickým analogovým osciloskopům . To umožňuje lepší vizualizaci změn dynamiky signálu.

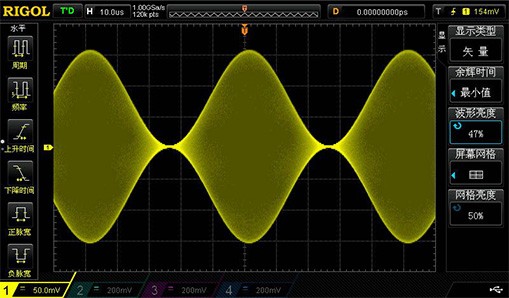

Víceúrovňová stupnice šedi poskytující efekt podobný fluorescenčnímu displeji.

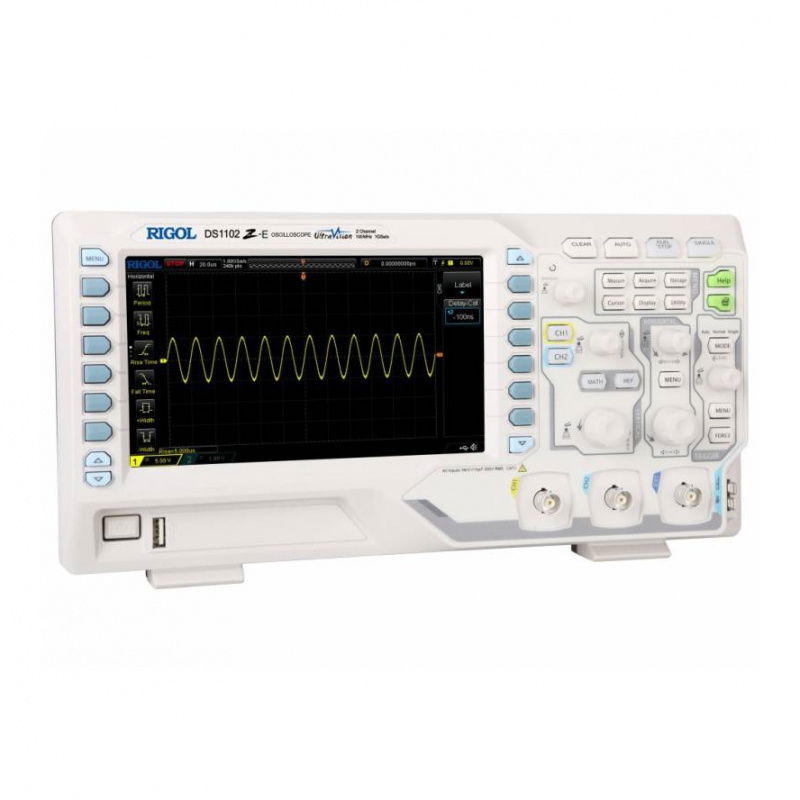

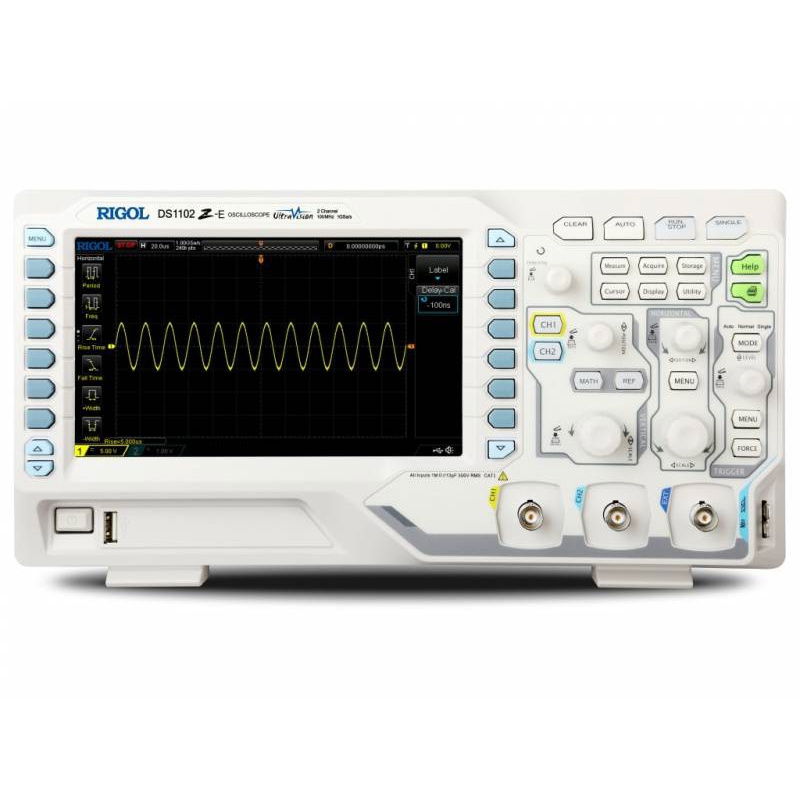

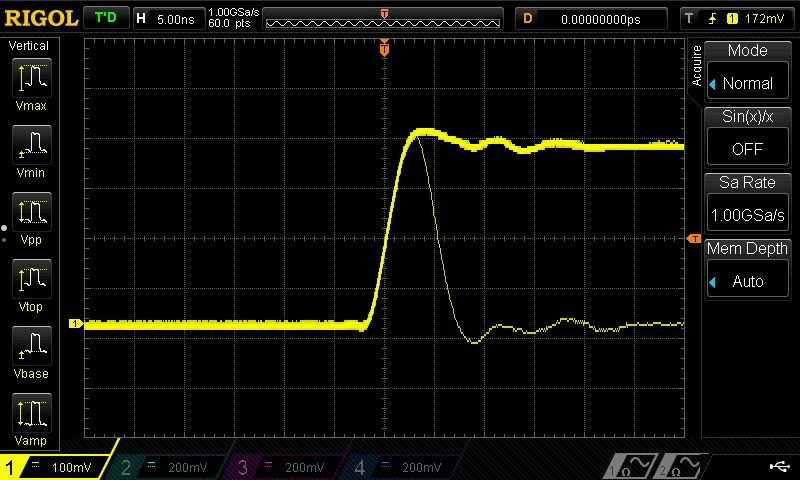

Digitální osciloskop pracující v pásmu 100 MHz.
Technické specifikace osciloskopu Rigol DS1102Z-E
- Analogová šířka pásma: 100 MHz
- Počet kanálů: 2
- Vzorkovací frekvence: 1 GSA/s
- Paměť pro snímání dat: 24 Mpts
- Obnovovací frekvence tvaru vlny: až 30 000 wfms/s
- Záznam snímků: až 60 000 snímků
- Displej: 7'' WVGA 800 x 480 px
- Rozhraní: USB Host & Device, LAN (LXI), AUX
- Rozměry: 313,1 × 160,8 × 122,4 mm
- Hmotnost: 3,2 ± 0,2 kg
Obsah sady
- Osciloskop Rigol DS1102Z-E
- 2 pasivní sondy PVP2350 (350 MHz)
- Napájecí kabel
- USB kabel CB-USBA-USBBFF-150
- Stručný průvodce
