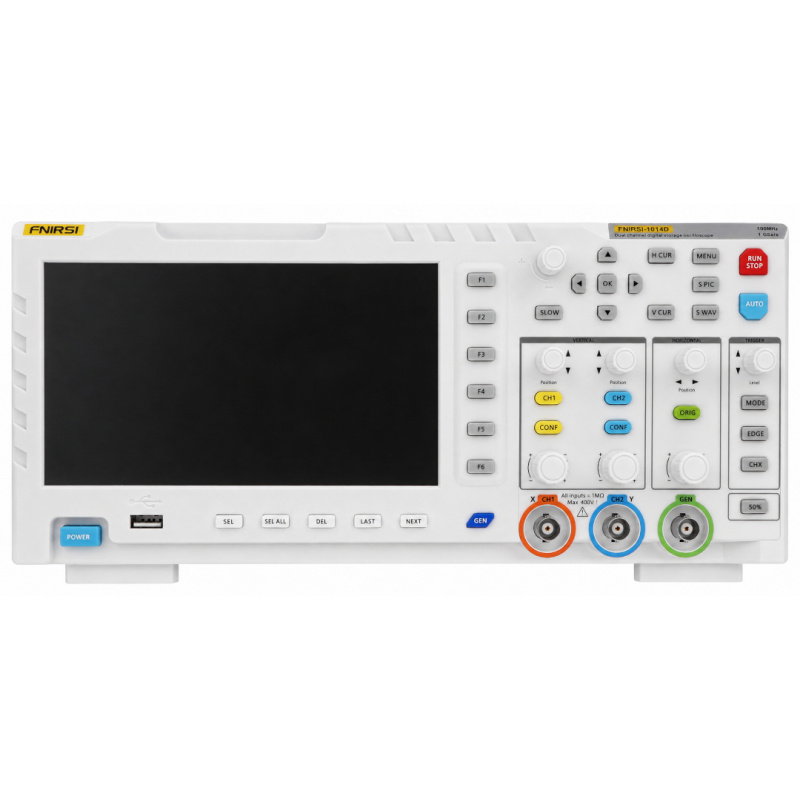

Popis produktu: FNIRSI 1014D - 2kanálový digitální osciloskop 100 MHz 1 GSA/s s DDS generátorem
FNIRSI 1014D je digitální paměťový osciloskop 2 v 1 , který kombinuje funkce 2kanálového osciloskopu s generátorem signálu DDS. Zařízení nabízí analogovou šířku pásma 100 MHz x2 , vzorkovací frekvenci v reálném čase 1 GSA/s a 7palcový barevný TFT LCD displej s rozlišením 800 x 480. Díky tomu je ideální pro měření, diagnostiku a analýzu signálů v elektronice, servisu, automatizaci a DIY projektech. Osciloskop podporuje režimy Auto, Normal a Single Trigger , vazbu AC/DC a kurzorová měření , která usnadňují odečty špičkových hodnot a frekvencí bez ručního přepočítávání. Vestavěný generátor DDS umožňuje vytvářet 14 standardních typů signálů a jeden vlastní signál. Zařízení také podporuje záznam průběhu, export obrazu přes USB, funkci AUTO, režim Roll, zobrazení FFT a prezentaci Lissajousova grafu .

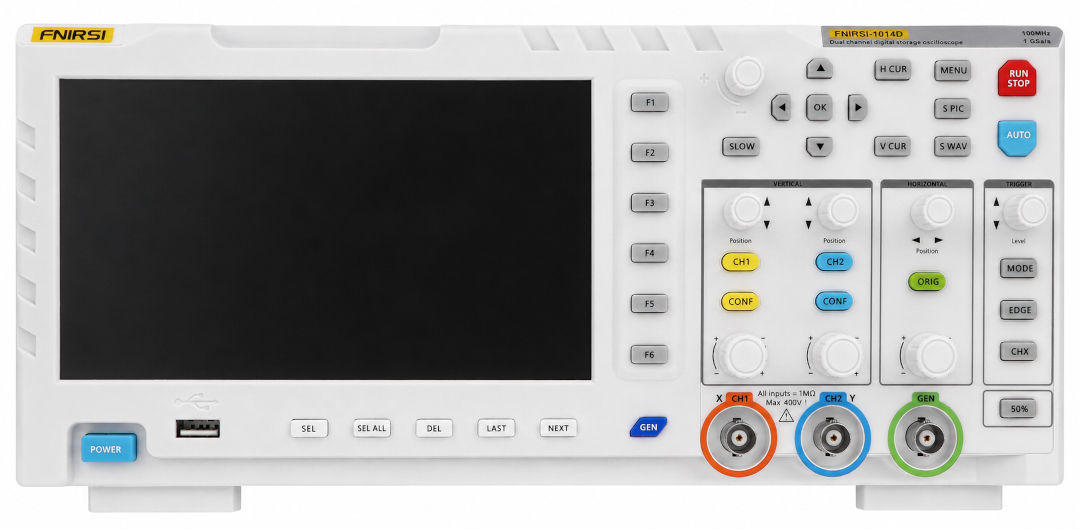

FNIRSI 1014D - 2kanálový digitální osciloskop 100 MHz 1 GSA/s s DDS generátorem.
FNIRSI 1014D je digitální osciloskop 2 v 1, který kombinuje funkci 2kanálového osciloskopu a generátoru signálu DDS.
Speciální funkce
- Zařízení 2 v 1: digitální osciloskop a generátor signálu DDS v jednom pouzdře
- Dva měřicí kanály: možnost současného pozorování a porovnávání dvou signálů
- Šířka pásma 100 MHz x 2: vhodné pro diagnostiku elektronických, digitálních a analogových systémů
- Vzorkování 1 GSa/s: rychlý záznam signálu se zachováním detailů křivky
- Velký 7" displej: barevný TFT LCD displej s rozlišením 800 x 480 px pro snadnou analýzu průběhu signálu
- Generátor DDS: Podporuje 14 standardních signálů a jeden vlastní signál
- Režimy spouštění: Automatický, Normální a Jednoduchý pro periodické a neperiodické signály
- Kurzorové měření: rychlé odečítání hodnot napětí a frekvence bez ručního přepočítávání
- Ukládání průběhů a snímků obrazovky: umožňuje uložit až 1000 obrázků a 1000 průběhů
- Export z USB: Pohodlně přeneste uložená data do počítače
- Analytické funkce: Podpora FFT a Lissajousova grafu pro porovnání amplitudy, frekvence a fáze signálu
- Ochrana proti vysokému napětí: Měří až 40 V s 1X sondou a až 400 V s 10X sondou
Vestavěný generátor signálu DDS

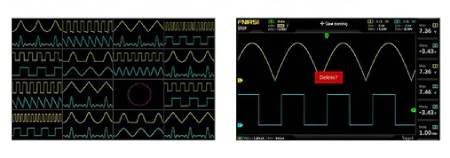

FNIRSI 1014D je vybaven vestavěným generátorem funkcí DDS, který umožňuje vytvářet testovací signály bez nutnosti použití dalšího zařízení. Generátor podporuje 14 standardních typů signálů 2,5 Vpp, včetně sinusového, obdélníkového, trojúhelníkového, pilovitého a dalších testovacích průběhů. Frekvence sinusové vlny může dosáhnout až 10 MHz a ostatní signály až 2 MHz.
Osciloskop podporuje režimy automatického, normálního a jednoduchého spouštění, vazbu AC/DC a kurzorová měření.
Zařízení také podporuje záznam průběhu, export obrazu přes USB, funkci AUTO, režim Roll, zobrazení FFT a prezentaci Lissajousova grafu.Pohodlná analýza průběhu na velké obrazovce

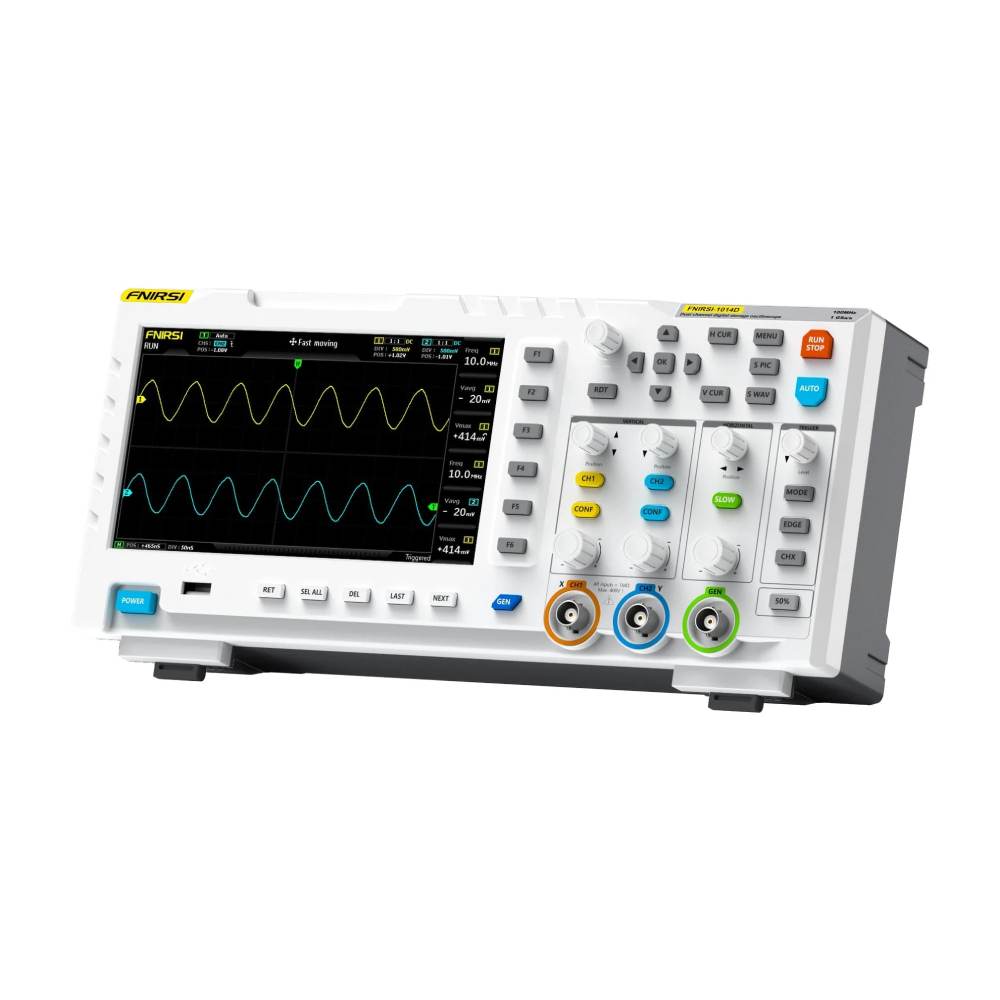

Velký 7palcový TFT LCD displej s rozlišením 800 x 480 pixelů poskytuje jasný přehled o signálech, nastavení a parametrech měření. Funkce AUTO umožňuje rychlé nastavení měření, což je užitečné při práci s novými nebo neznámými signály. Kurzorové měření usnadňuje analýzu amplitudy a frekvence, zejména pokud automatické měření může být brzděno šumem nebo neobvyklými průběhy.

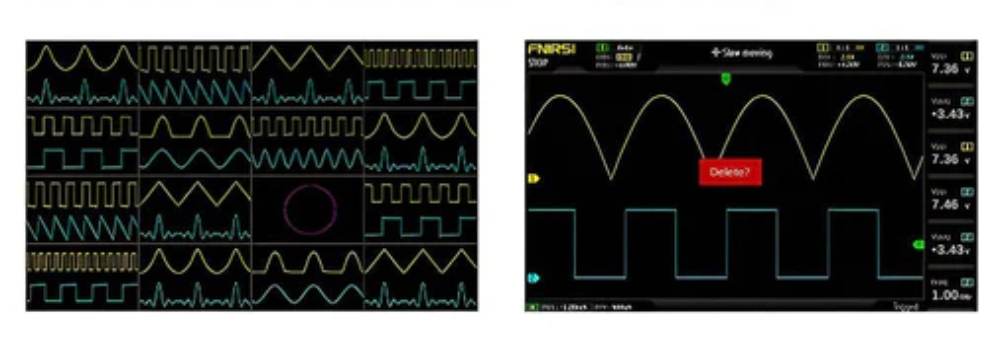

Funkce ukládání, exportu a porovnávání signálů

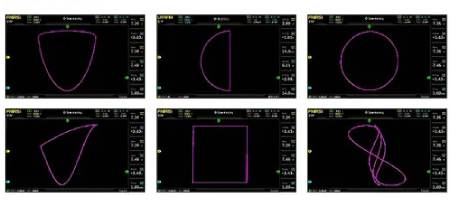

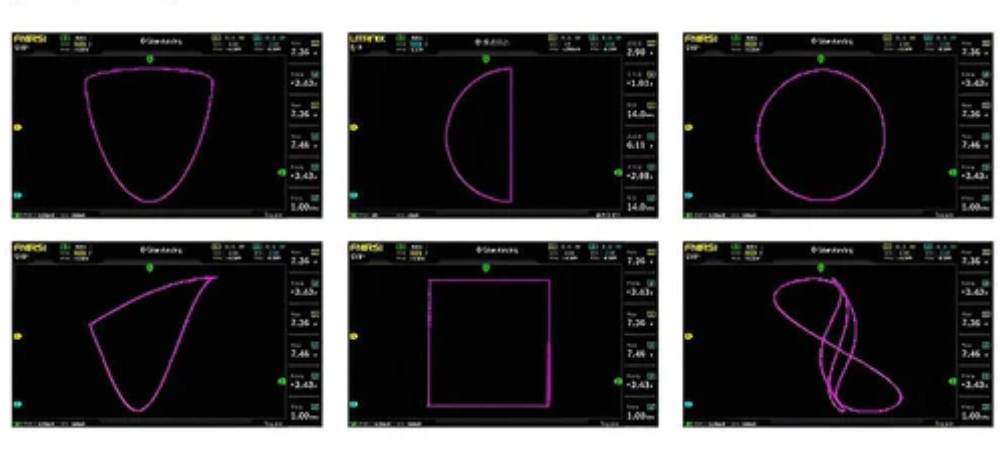

Osciloskop umožňuje ukládat snímky obrazovky a průběhy, což usnadňuje dokumentaci měření a jejich pozdější analýzu. Export na USB umožňuje přenést uložené snímky do počítače a použít je ve zprávách, servisní dokumentaci nebo vzdělávacích materiálech. Lissajousova funkce umožňuje porovnat dva signály z hlediska amplitudy, frekvence a fázového posunu, zatímco zobrazení FFT pomáhá posoudit frekvenční složky testovaného signálu.
Frekvence sinusové vlny může dosáhnout až 10 MHz a u ostatních signálů až 2 MHz.
Osciloskop umožňuje ukládat snímky obrazovky a průběhy, což usnadňuje dokumentaci měření a jejich pozdější analýzu.

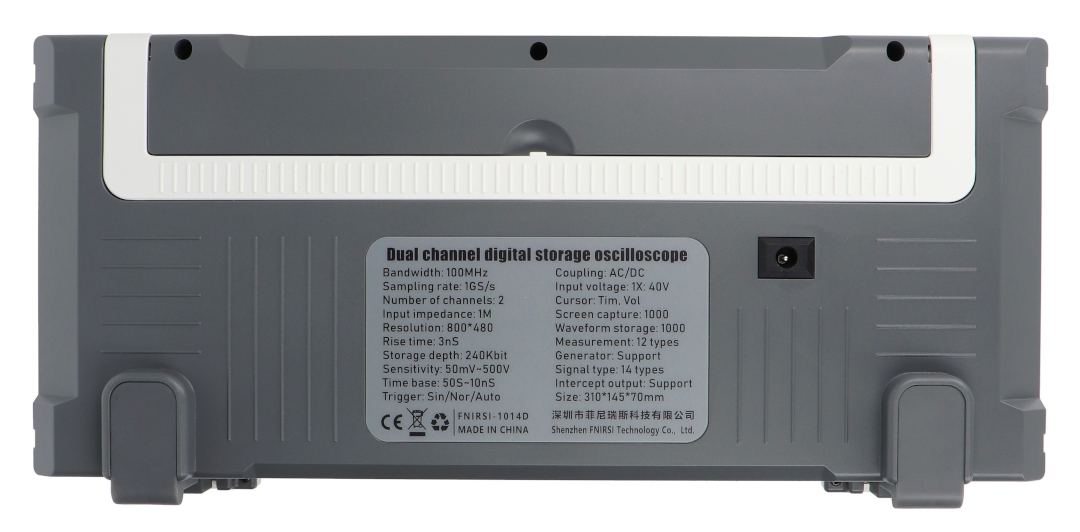

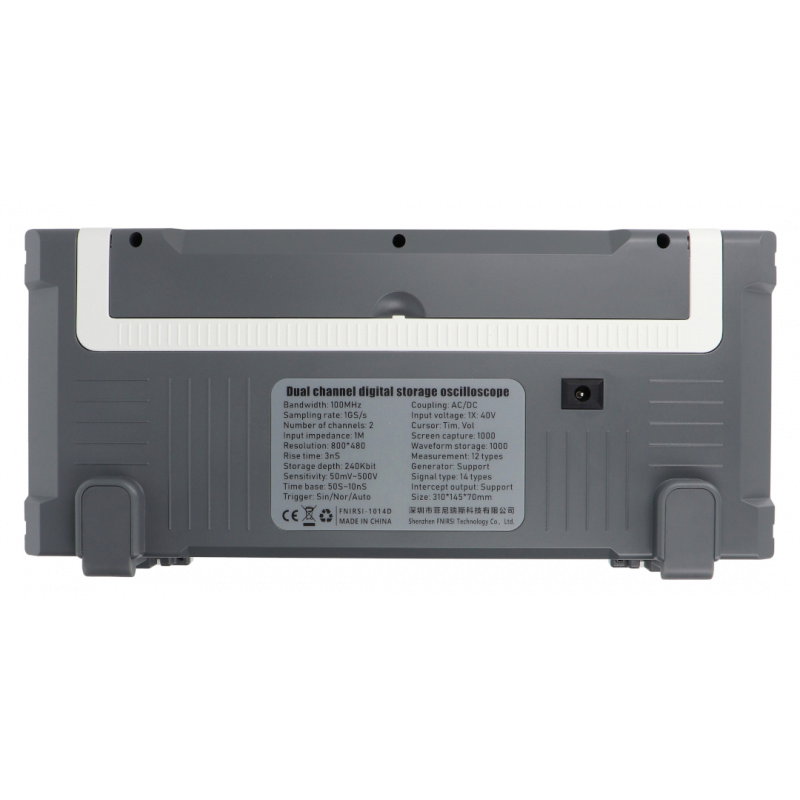

Technické specifikace
- Počet kanálů osciloskopu: 2
- Počet kanálů generátoru: 1
- Analogová šířka pásma: 100 MHz x 2
- Vzorkovací frekvence: 1 GSA/s
- Displej: LCD TFT, 7"
- Rozlišení obrazovky: 800 x 480 pixelů
- Vertikální citlivost: 50 mV/dílek až 500 V/dílek
- Časová základna: 50 s/dílek až 10 ns/dílek
- Hloubka záznamu: 240 kbit/s
- Vstupní odpor: 1 MΩ
- Přesnost ADC: 8 bitů
- Doba náběhu: méně než 3 ns
- Vazba: AC/DC
- Režimy spouštění: Automatické, Normální, Jednoduché
- Hrana spouště: Rostoucí/Klesající
- Externí spouštěcí napětí: 0 V až 40 V
- Maximální měřicí napětí s 1X sondou: 40 V
- Maximální měřicí napětí s 10X sondou: 400 V
- Přesnost napětí: ±5 %
- Přesnost frekvence: ±0,01 %
- Správce kilometrů: Ano
- Paměť pro průběhy a obrazy: až 1000 snímků obrazovky a 1000 průběhů
- Export přes USB: Ano
- Režim rolování: ano
- Funkce AUTO: ano
- Měření kurzoru: ano
- Lissajousovy grafy: ano
- FFT zobrazení: Ano
- Počet měřených parametrů: 12
- Počet signálů generátoru: 14
- Amplituda signálu generátoru: 2,5 Vpp
- Maximální frekvence sinusové vlny: 10 MHz
- Maximální frekvence ostatních signálů: 2 MHz
- Maximální uživatelská frekvence signálu: 1 MHz
- Rozlišení frekvence generátoru: 1 Hz
- Napájení: 5V, 2A / 3A / 4A
- Materiál pouzdra: ABS
- Rozměry: 310 × 145 × 70 mm

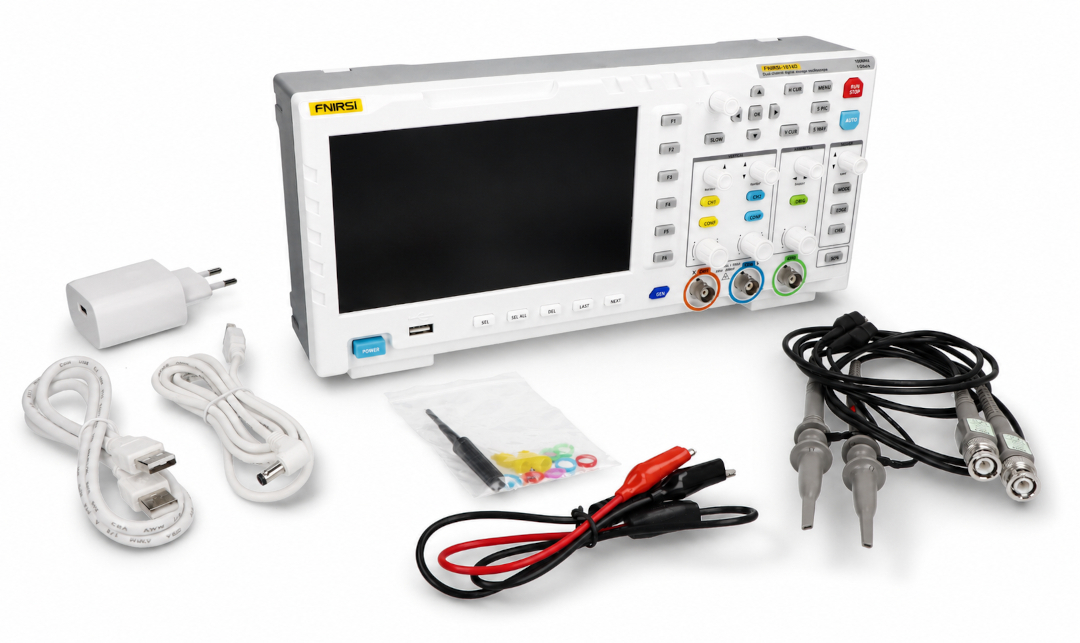

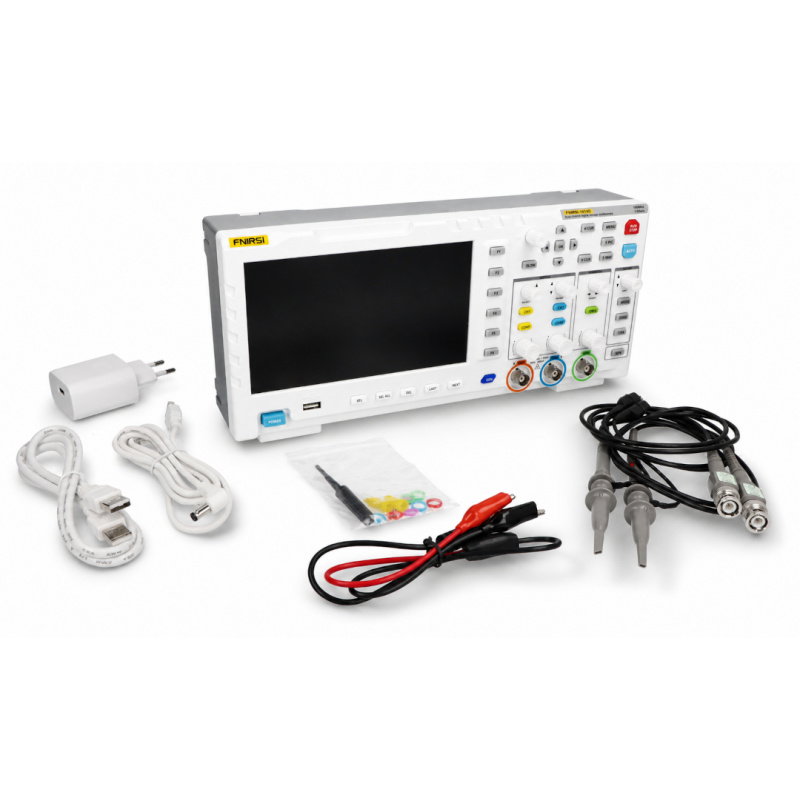

Obsah sady
- Digitální osciloskop FNIRSI 1014D
- 2x 100 MHz sonda
- USB nabíječka
