Popis produktu: LPS22DF - tlakový a nadmořský senzor 126 kPa - I2C / I3C / SPI - 1,8 - 5,5 V - Pololu 2898 - pájené konektory
LPS22DF je tlakový a nadmořský senzor Pololu založený na moderním MEMS čipu od společnosti STMicroelectronics . Díky integrovanému 3,3V regulátoru napětí a logickým převodníkům úrovní lze modul použít se systémy napájenými od 1,8V do 5,5V . Poskytuje přesné měření tlaku v rozsahu od 260 mbar do 1260 mbar (26 kPa až 126 kPa) a jeho data lze snadno převést na nadmořskou výšku . Díky kompaktnímu provedení s roztečí 2,54 mm je senzor ideální pro prototypování, drony, meteorologické stanice a projekty IoT. Nabízí konfigurovatelné možnosti, jako jsou volitelné průměry, různé režimy FIFO, programovatelný externí signál přerušení a vestavěná teplotní kompenzace. Je vybaven pájenými konektory pro bezproblémové připojení modulů.
LPS22DF - senzor tlaku a výšky 126 kPa - I2C / I3C / SPI - 1,8 - 5,5 V - Pololu 2898 - pájené konektory.

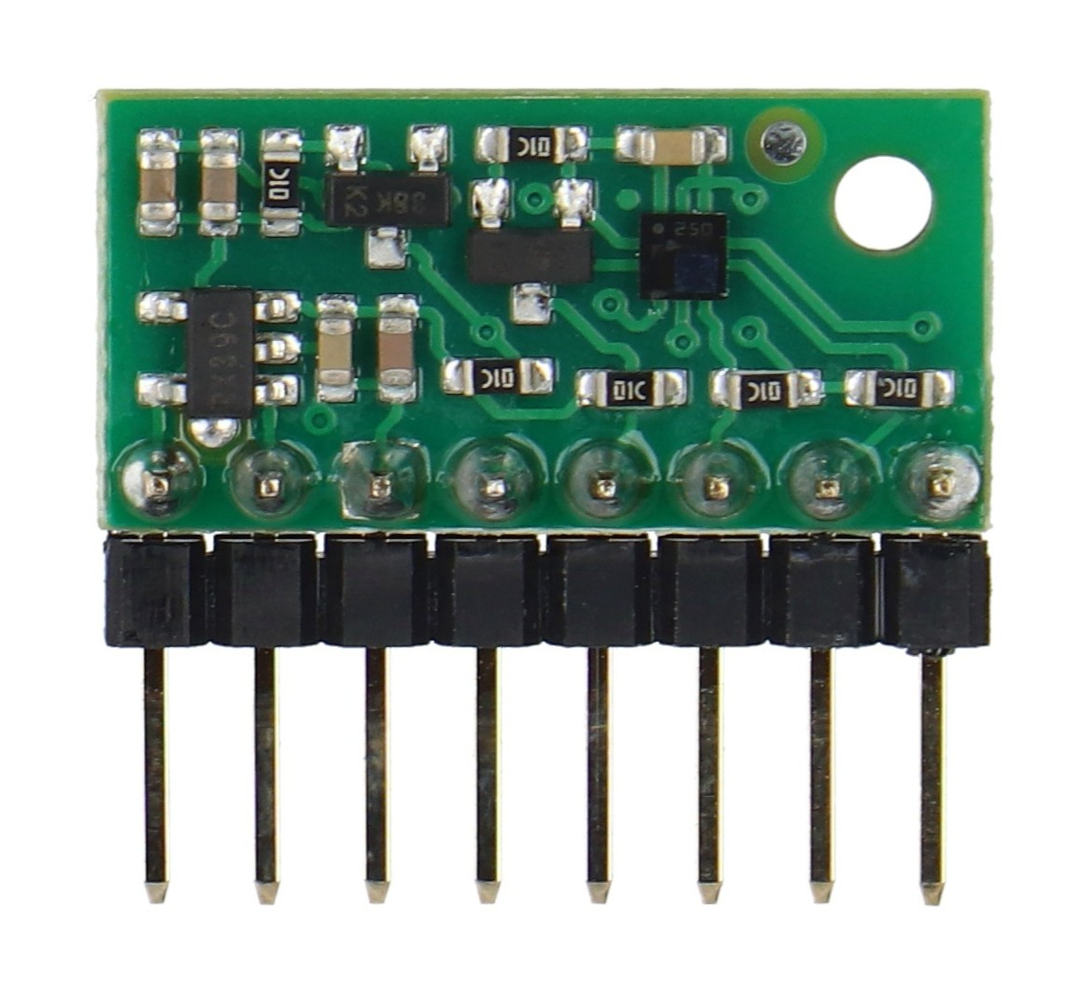

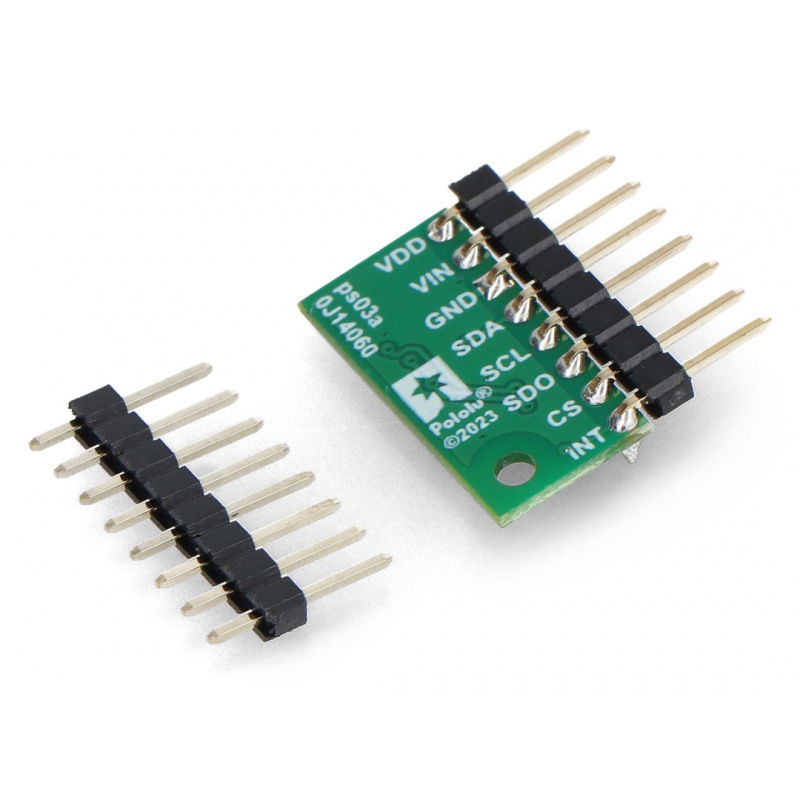

Deska má pájené konektory.
Hlavní vlastnosti tlakového a nadmořského senzoru
- Měřicí rozsah: od 26 kPa do 126 kPa s přesností ±0,5 mbar
- Vestavěný regulátor napětí 3,3 V: umožňuje napájení modulu od 1,8 V do 5,5 V
- Podpora více komunikačních rozhraní: I2C, I3C a SPI
- Výstup dat: 24bitové hodnoty tlaku s rozlišením 4096 LSb/mbar
- Nízká spotřeba proudu: pouze 1 mA
- Vestavěné kompenzace a filtry: eliminují vlivy teploty a rušení
Komunikace přes I2C a SPI – flexibilita v integraci
LPS22DF nabízí digitální rozhraní I2C, I3C a SPI , která poskytují všestrannou komunikaci s mikrokontroléry . V režimu I2C jsou linky SDA a SCL srovnány s VIN, což umožňuje přímé připojení k 5V systémům . Adresu I2C lze změnit pomocí pinu SA0, což usnadňuje použití více senzorů na jedné sběrnici . V režimu SPI jsou podporovány 4- a 3-linkové konfigurace s plnou kontrolou nad přenosem přes pin CS. Nízký šum a vysoká přesnost činí senzor vhodným i pro náročné aplikace.
Podporuje různá komunikační rozhraní, jako například I2C/I3C a SPI.

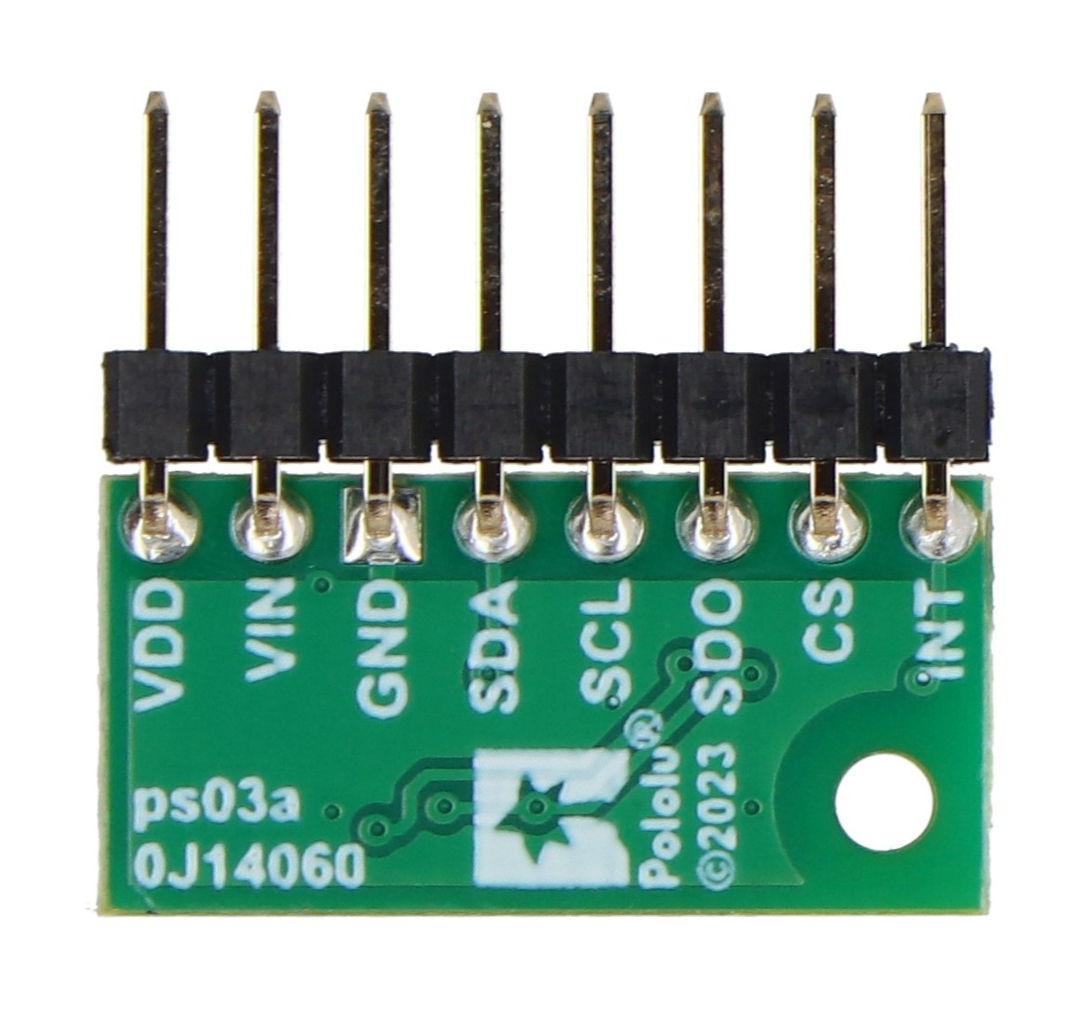

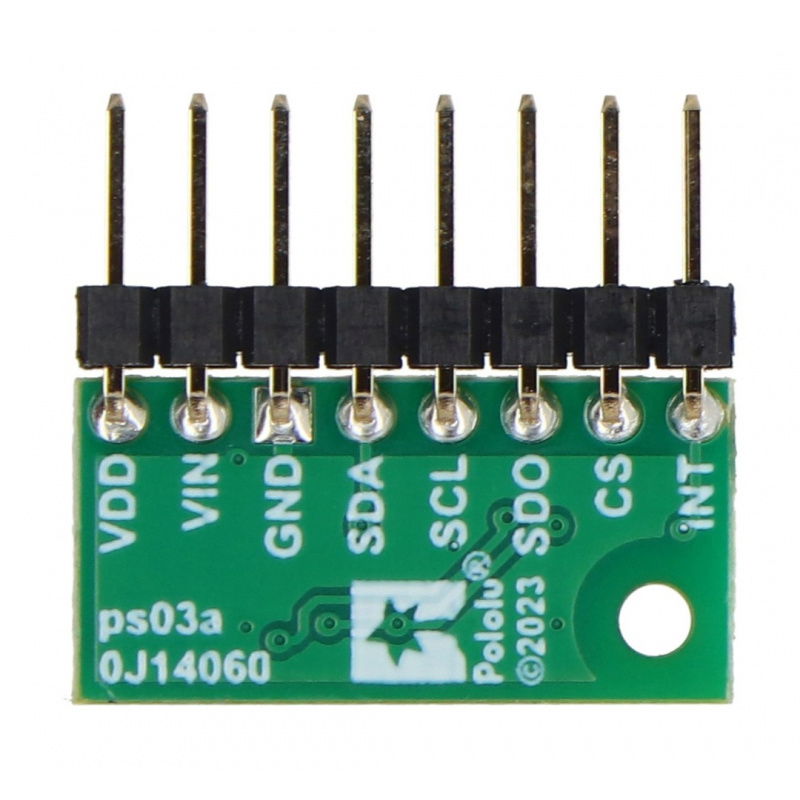

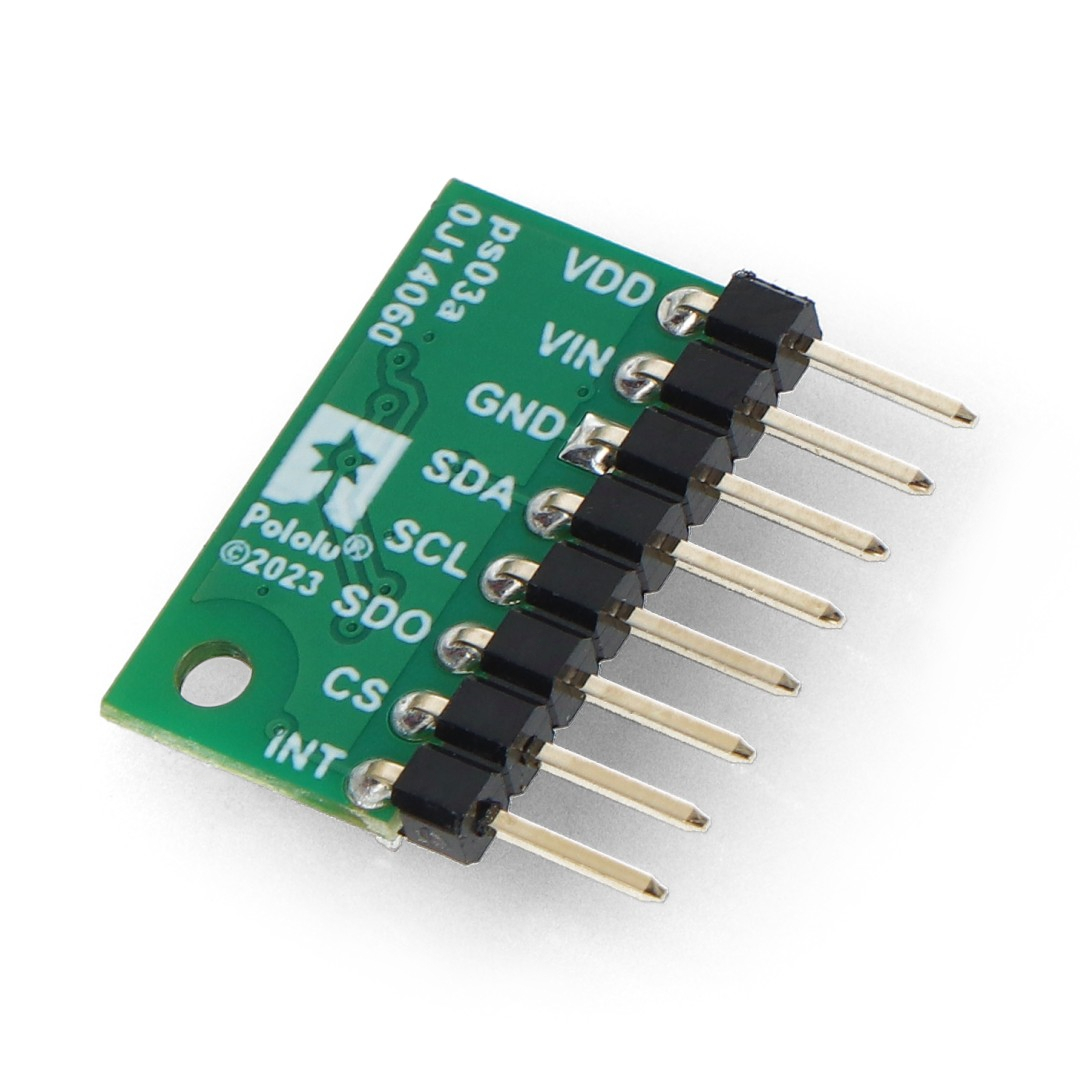

Zapojení pinů senzoru LPS22DF.
Rozložení pinů senzoru LPS22DF
- VDD - výstupní napětí 3,3 V s proudovou kapacitou až 150 mA
- VIN - vstupní napětí od 1,8 V do 5,5 V
- GND - systémové uzemnění
- SDA / SDI / SDO - datová linka sběrnice I2C, vstupní datová linka SPI (SDO v 3vodičovém režimu); vysoký stav odpovídá napětí VIN, nízký stav je GND
- SCL / SPC - hodinová linka sběrnice I2C; vysoký stav odpovídá napětí VIN, nízký stav je GND
- SDO / SA0 - Výstupní datová linka sběrnice SPI (data-out) nebo změna adresy v případě I2C; vysoký stav odpovídá napětí VDD, nízký stav GND, piny nemají měnič napětí - pracují pouze s napětím 3,3 V
- CS - výběr čipu Povolení SPI; pin je standardně ve stavu high (rozhraní I2C aktivní), pro zahájení komunikace SPI je nutné nastavit stav low
- INT1_DRDY - programovatelné přerušení; vysoký stav odpovídá 3,3 V, nízký stav je GND, piny nemají měnič napětí a fungují pouze s 3,3 V
Technické specifikace senzoru LPS22DF
- Typ zařízení: Snímač tlaku a výšky LPS22DF
- Komunikační rozhraní: I2C, I3C, SPI
- Měřicí rozsah: 260 mbar až 1260 mbar (26 kPa až 126 kPa)
- Přesnost: ±0,5 mbar (0,05 kPa)
- RMS šum: 0,0034 mbar (0,34 Pa)
- Výstup dat: 24bitový
- Napájecí napětí: 1,8 V až 5,5 V
- Provozní napětí senzoru: 3,3 V (z regulátoru)
- Spotřeba proudu: 1 mA
- Rozteč pinů: 2,54 mm
- Rozměry: 10 x 20 x 3 mm
- Hmotnost: 0,5 g
Obsah sady

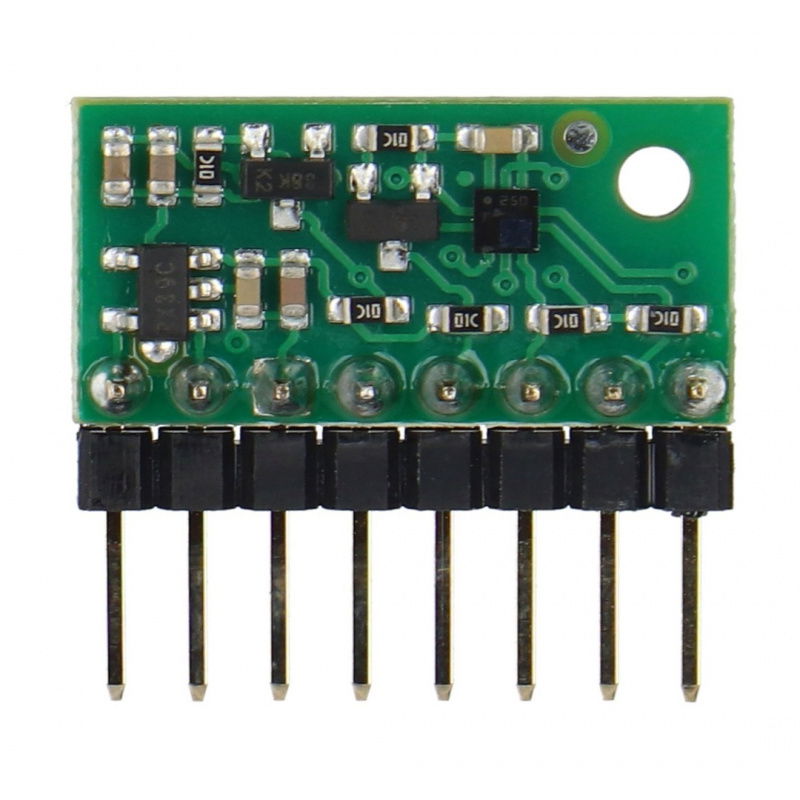

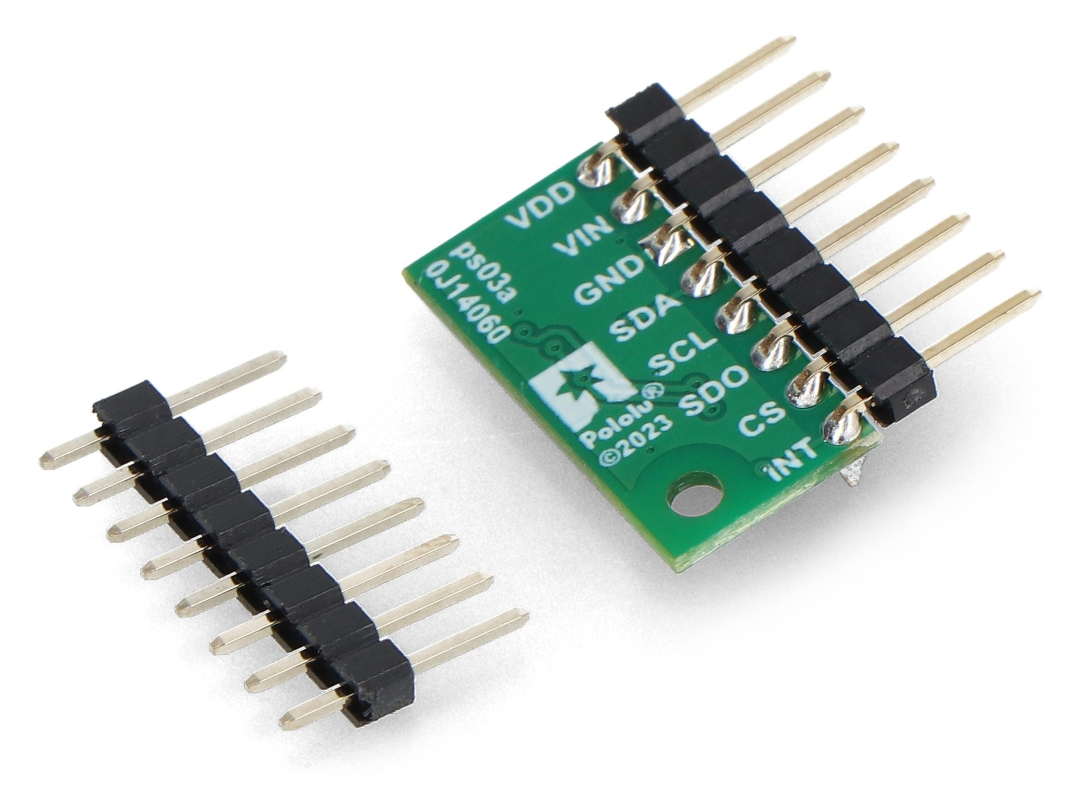

- 1x LPS22DF - snímač tlaku a výšky s pájenými konektory
Prvky obsažené v sadě.
