Popis

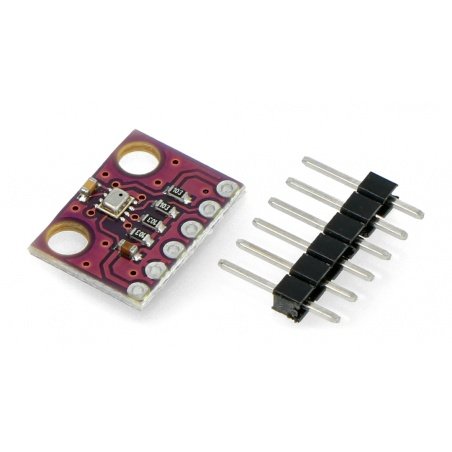

Modul s digitálním barometrem umožňuje měření tlaku v rozsahu od 300 do 1100 hPa s přesností na 1 hPa. Senzor pracuje s napětím v rozsahu 3,3 V. Může být ovládán přímo mikrokontroléry pracujícími na těchto napětích, například STM32Discovery , Arduino Pro Mini 3,3 V nebo minipočítač Raspberry Pi . Pro připojení k 5V systémům, např. Arduino Uno , by signály měly být připojeny přes měnič napětí.
Kolíky jsou otvory pro pájení konektorů goldpin, rozteč 2,54 mm (součástí sady pro samopájení). Pásky umožňují připojení modulu pomocí vodičů nebo přímé připojení k prkénku .
Vede
Modul komunikuje po sběrnici I2C nebo SPI. Má 6 kolíků.
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí 3,3 V. |
| GND | Hmotnost systému. |
| SCL | Hodinová linka I2C / SPI. |
| SDA | Datová linka I2C / MOSI v režimu SPI. |
| CSB | Výběr čipu, výběr rozhraní připojení. |
| SD0 | MISO v režimu SPI. |
Specifikace
- Napájecí napětí: 3,3 V
- Senzor: BMP280 ( dokumentace )
- Široký rozsah měření: od 300 hPa do 1100 hPa
- Přesnost: 1 hPa
- Komunikační rozhraní: I2C nebo SPI
- Tovární kalibrace
- Vestavěný teploměr
- Dva montážní otvory o průměru 3 mm
- Velikost: 15 x 10 mm
- Hmotnost: 0,6 g
Digitální měření atmosférického tlaku
Měření teploty a hustoty vzduchu, intenzity srážek, stejně jako směru a rychlosti větru, umožňuje určit povětrnostní podmínky. Stejně důležitým parametrem počasí je atmosférický tlak. Měření atmosférického tlaku umožňuje mimo jiné barometr v mobilním telefonu. Pomocí snímače BMP280 a základní desky s mikrokontrolérem a rozhraním I2C nebo SPI, např. Arduino nebo STM32 Discovery, můžeme snadno postavit digitální barometr jako součást pokročilého projektu meteorologické stanice, také s komunikační funkcí Wi-Fi - tímto způsobem budeme schopni přečíst atmosférický tlak v bytě, i když jste na jiném místě.
Široký rozsah měření
Modul snímače BMP280 má mnoho praktických výhod. Díky malým rozměrům desky plošných spojů (pouze 15 mm x 20 mm) lze senzor připojit k různým zařízením a instalacím, a to i při velmi omezeném volném prostoru. Navíc díky širokému rozsahu měření (od 300 hPa do 1100 hPa) lze senzor použít k měření tlaku v různých nadmořských výškách. Tímto způsobem budeme během cesty do hor schopni sledovat atmosférický tlak, na základě kterého systém GPS vypočítá nadmořskou výšku.
