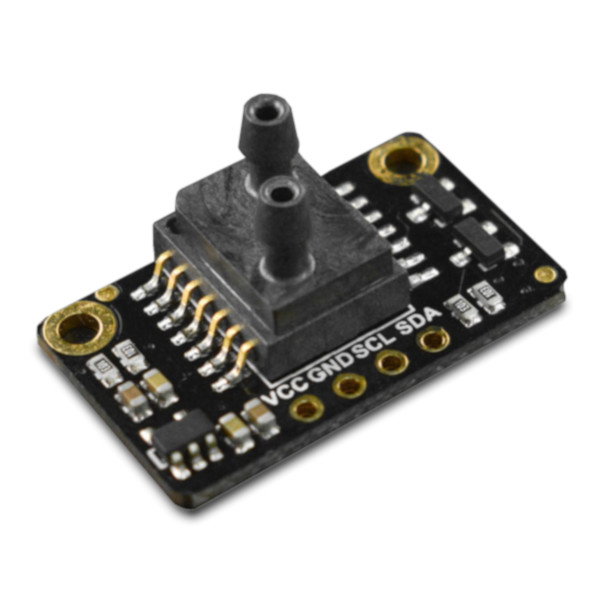

Popis produktu: Snímač diferenčního tlaku LWLP5000 I2C - DFRobot SEN0343
Vysoce rozlišovací senzor diferenčního tlaku založený na čipu LWLP5000 . Komunikuje přes rozhraní I2C a slouží k měření tlakových rozdílů ve dvou bodech v zařízení. Vysoce výkonný čip MEMS a speciální obvod pro úpravu tlaku umožňují srovnávací měření mezi dvěma body. Systém dále využívá unikátní vícestupňový algoritmus teplotní kompenzace pro snížení dopadu prostředí na výstup senzoru. Modul umožňuje měření tlaku v rozsahu přibližně 500 Pa . Pro správnou funkci vyžaduje připojení k mikrokontroléru vybavenému rozhraním I2C, jako je Arduino nebo Raspberry Pi . Je napájen napětím v rozsahu od 3,3 V do 5 V.
Hlavní vlastnosti senzoru
- Vícestupňový algoritmus teplotní kompenzace
- Digitální výstup I2C
- Vysoké rozlišení
Snímač diferenčního tlaku LWLP5000. Pozor!
Pro zajištění vysokého rozlišení měření a životnosti senzoru by měl být používán v čistém vzduchu. Dbejte na to, aby se do trysky senzoru nedostala voda, mohlo by dojít k jeho poškození.
Snímač diferenčního tlaku DFRobot.Silikonová trubice není součástí sady a je nutné ji zakoupit samostatně.
Aplikace senzoru
- Vybavení pro domácí zdravotní péči
- Přenosné zdravotnické vybavení
- Lékařské sledování
- Průmyslové řízení
- Centrální větrací systém
Specifikace snímače diferenčního tlaku
- Provozní napětí: 3,3 V nebo 5 V
- Měřicí rozsah: ±500 Pa (±1,5 % plného rozsahu)
- Spotřeba proudu: až 5 mA
- Komunikace: I2C
- Adresa I2C: 0x00
- Provozní teplota: -40 °C až 85 °C
- Rozsah teplotní kompenzace: -5 °C až 65 °C
- Rozměry: 14,5 x 24 mm
- Obsah sady:
- Snímač diferenčního tlaku
- 4pinový proužek se zlatými kolíky
Piny modulu
| Kolík | Popis |
|---|---|
| Virtuální obchodní centrum | Napájecí napětí 3,3 V nebo 5 V. |
| Zem | Hmotnost systému. |
| SCL | Hodinový signál sběrnice I2C. |
| SDA | Datová linka sběrnice I2C. |
