Popis produktu: Univerzální deska plošných spojů PerfMate pro XIAO a QT Py - PiHut 106567

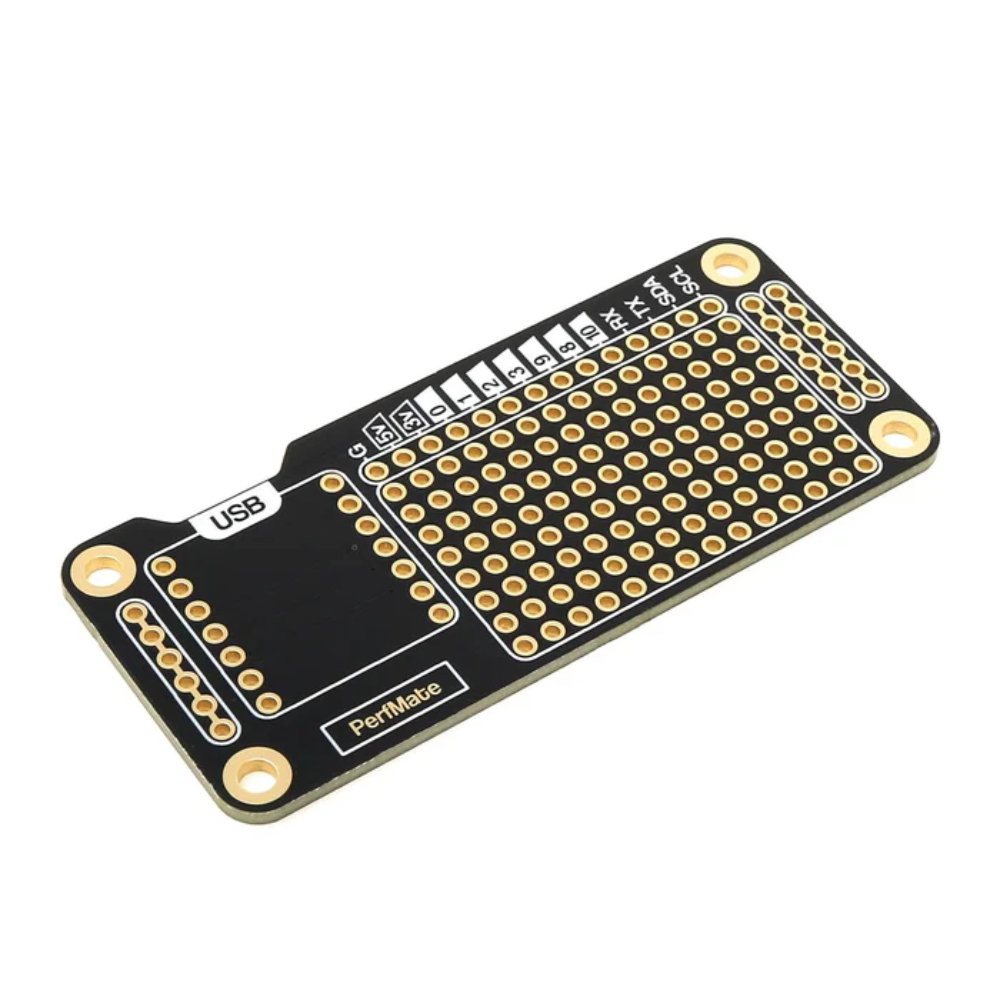

PerfMate je prototypová deska ve stylu perfboardu určená pro moduly Seeed XIAO a Adafruit QT Py (moduly nejsou součástí dodávky) . Umožňuje snadno transformovat projekt nepájivého pole na odolné a spolehlivé řešení s plošnými spoji. Hlavní rozložení kontaktů 14x8 obsahuje nezávislé kontakty (nejsou propojeny vodivými vodiči), což vám dává naprostou svobodu při navrhování vlastních zapojení. GPIO linky modulu XIAO jsou vedeny v logickém pořadí podél horní části desky, což výrazně zjednodušuje plánování a implementaci projektu . Navíc jsou na obou stranách kombinované napájecí kolejnice, ideální pro vytváření sdílených 5V a GND linek. V případě potřeby můžete můstky vodivých vodičů proříznout a oddělit tak napájecí sekce.
PerfMate je prototypovací deska ve stylu perfboardu určená pro moduly Seeed XIAO a Adafruit QT Py.

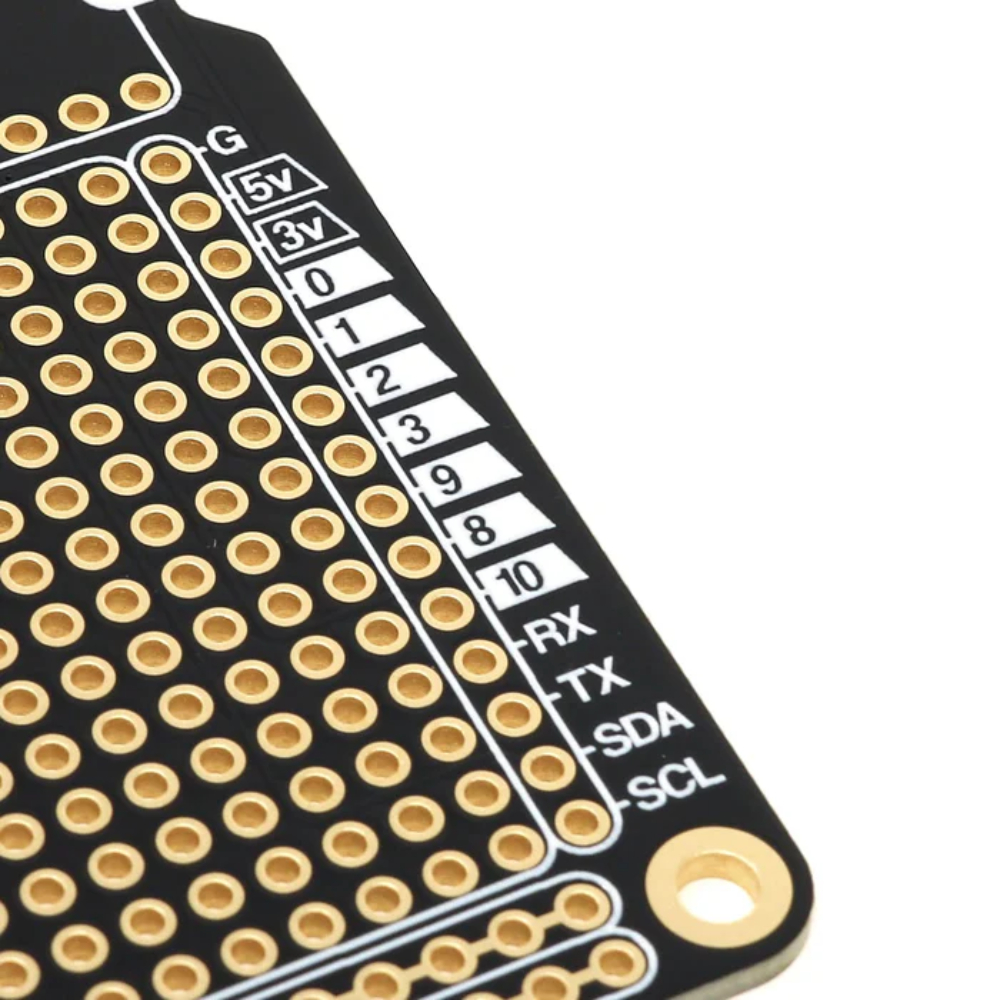

Linky GPIO modulu XIAO jsou vyvedeny v logickém pořadí podél horní části desky.Speciální funkce
- Perfboard (nepřipojené podložky)
- Hlavní pájecí ploška 14 x 8
- Odvozené a uspořádány GPIO linky modulu XIAO
- Boční elektrické kolejnice s možností rozdělení kolejí
- ENIG povlak (zlacení) pro zvýšenou odolnost proti oxidaci

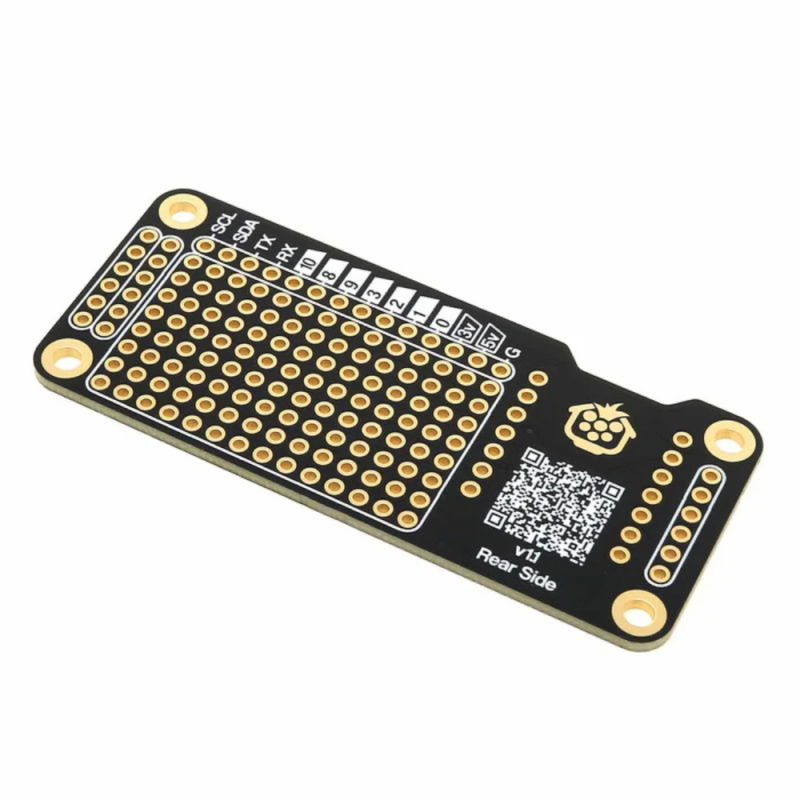

- Označení „Zadní strana“ pro snadnou a správnou instalaci
- Montážní otvory M2,5
- Možnost montáže modulu jako odnímatelné patice nebo trvale
- Kompatibilní se Seeed XIAO a Adafruit QT Py
Technické specifikace desky
- Typ desky: perfboard (nepřipojené kontaktní plošky)
- Pájecí ploška: 14 x 8
- Kompatibilita: Seeed XIAO, Adafruit QT Py
- Povrchová úprava desek plošných spojů: ENIG (zlacený)
- Montážní otvory: M2,5
- Další napájecí lišty: na obou stranách desky
- Rozměry: 67 x 29 mm
Obsah sady

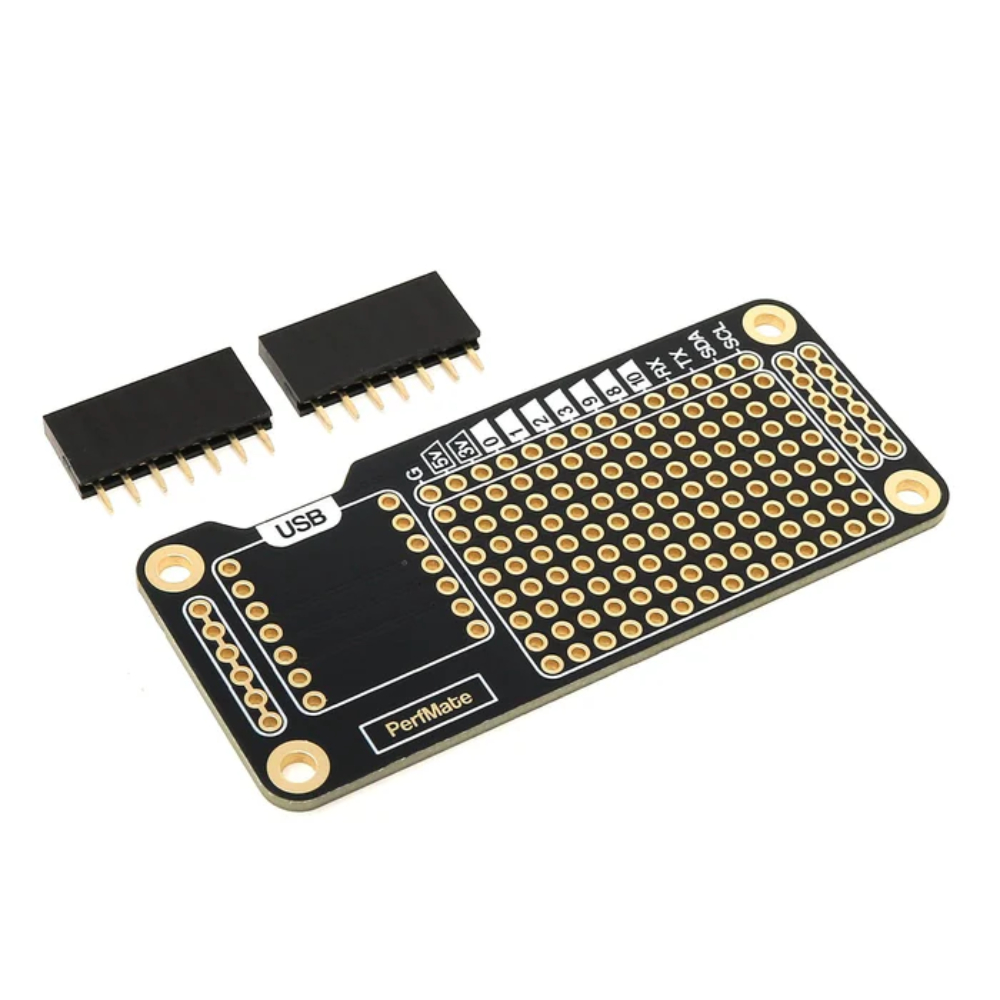

- 1x prototypová deska PerfMate pro XIAO a QT Py
- 2x 7pinový konektor (samice)
Navíc jsou na obou stranách kombinované napájecí lišty, ideální pro vytvoření společných vodičů 5V a GND. Užitečné odkazy |
