Popis produktu: LCD displej 2x16 znaků RGB negativní + konektory - Adafruit
Alfanumerický LCD displej založený na populárním ovladači HD44780, může zobrazit 32 znaků ve dvou řádcích a šestnácti sloupcích. Tento model se vyznačuje možností podsvícení v jakékoli barvě zvolené uživatelem. Známky mohou mít jakoukoli barvu. Zařízení pracuje s napětím 3 V a 5 V.
Spojení
Systém má 18 pinů, z nichž prvních 16 je kompatibilních se standardními displeji 2x16 znaků. Piny 17 a 18 jsou zodpovědné za další barvy podsvícení: zelenou a modrou.
Rozdělení pinů je uvedeno v následující tabulce:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| VSS | VDD | V0 | RS | RW | E. | DB0 | DB1 | DB2 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| DB3 | DB4 | DB5 | DB6 | DB7 | LED + | - R. | - G. | - B |
|
Produkt je kompatibilní s Arduino a Raspberry Pi V systému Adafruit najdete příklad připojení k Arduino a Raspberry Pi . |
Specifikace LCD 2x16 znaků RGB
- Funguje s napětím 3 V a 5 V.
- Počet znaků: 2 řádky, 16 sloupců
- Podsvícení: libovolná barva z palety RGB (červená, zelená, modrá)
- Vícebarevný text na tmavém pozadí
- Ovladač je kompatibilní s HD44780
- Integrované odpory pro podsvícení
- Konektory: otvory pro konektory goldpin - rastr 2,54 mm (součástí sady pro samopájení)
- Možnost upravit jas podsvícení pomocí signálu PWM
- Zařízení vyžaduje k nastavení kontrastu potenciometr, např. 10 kΩ (součást balení)
- Rozměry displeje: 71 x 27 mm
- Rozměry modulu: 80 x 36 x 10 mm

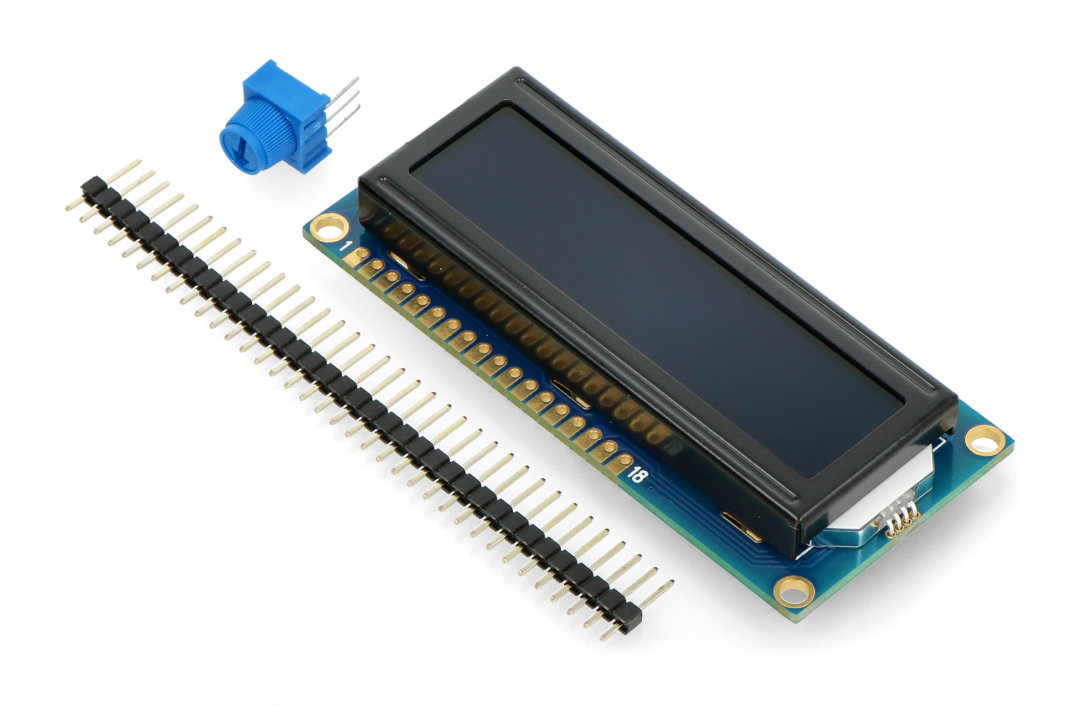

Zahrnuta
- LCD displej 2x16 znaků s RGB podsvícením - negativní
- Goldpin strip 40 pinů, rastr 2,54 mm
- 10 kΩ kontrastní potenciometr
