Popis produktu: Bluetooth modul HC-06 ZS-040
Modul Blootooth v2.0 + EDR třída 2. Pracuje s napětím 3,3 V, komunikuje přes sériové rozhraní UART (piny RX, TX), podporuje AT příkazy. Maximální výkon vysílače je + 4 dBm, citlivost přijímače je - 85 dBm.

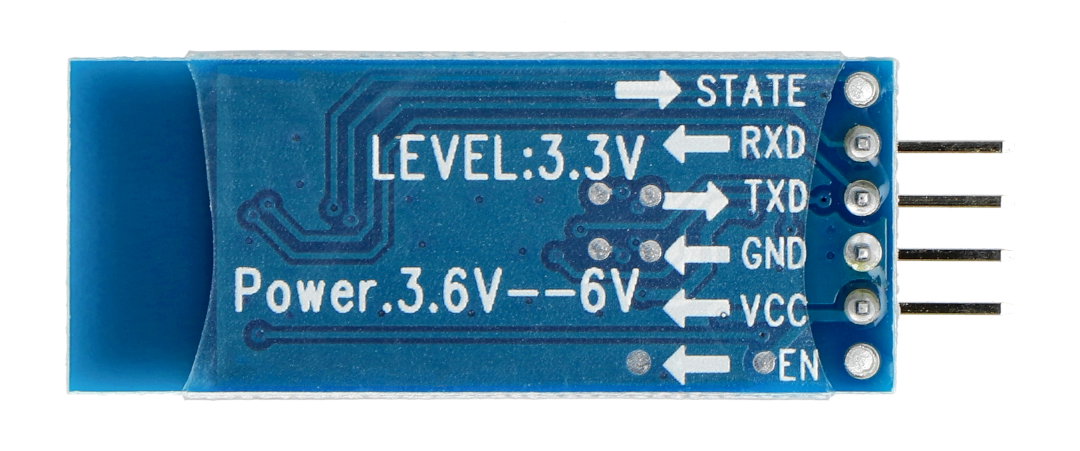

Bluetooth modul HC-06 ZS-040.
Specifikace
- Napájecí napětí: 3,6 V až 6 V připojené ke pinu VCC
- Komunikační výstupy pracují s napětím 3,3 V (tolerují 5 V)
- Odběr proudu: přibližně 50 mA
- Třída 2 - výkon vysílače max. + 4 dBm
- Dosah: až 10 m
- Heslo pro spárování: 1234
- Standardní: Bluetooth 2.0 + EDR
- SPP profil s možností nastavení pomocí AT příkazů
- Verze softwaru: Linvor v1.8
- Komunikace: UART (RX, TX)
- Rozměry: 37 x 16 mm
Jednoduchý komunikační systém založený na modulu Bluetooth HC-06 v2.0 + EDR. Komunikuje přes sériové rozhraní UART pomocí AT příkazů.
Kromě modulu HC-06 obsahuje deska:
- stavová LED připojená ke pinu stavu PIO1 (24) indikující správné připojení,
- stabilizátor napájecího napětí 5 V -> 3,3 V,
- kondenzátory filtrující napájecí napětí,
- pozlacené pájené konektory pro opravu modulu v kontaktní desce nebo připojení pomocí vodičů .
- Pin EN (přepíná systém do příkazového režimu AT) a STATE (připojený ke stavovému pinu PIO1 - pin 24) jsou vyvedeny ve formě otvorů, standardně nemají pájené konektory.
Spojení
Pro spuštění modulu připojte napájecí napětí ke pinu označenému VCC. Počítač detekuje modul jako neznámý systém nebo HC-06, pro spárování obou zařízení zadejte heslo: 1234 . V systému se objeví virtuální port COM, přes který lze data odesílat pomocí libovolného terminálu. Deska má piny sériového rozhraní UART - piny RX a TX, které lze propojit například s Arduino nebo s počítačem přes FTDI adaptér .
|
Přestože v síti, ve které je systém HC-06 připojen přímo k 5V pinům, jsou k dispozici projekty, např. Arduino Uno, z bezpečnostních důvodů doporučujeme použít měnič napětí 3,3V - 5V . |
Komunikaci lze otestovat spárováním modulu s počítačem a připojením desky přes převodník FTDI . Ve dvou terminálových oknech musíte vybrat příslušné komunikační porty a zadat přenosovou rychlost 9600 b / s. Pokud je konfigurace správná, text odeslaný z jednoho terminálu se zobrazí na druhém.
Konfigurace modulu se provádí pomocí populárních AT příkazů, pro vstup do tohoto režimu musíte připojit pin EN na 3,3 V. Příklady příkazů jsou:
- AT - testování připojení, odpověď je v pořádku.
- AT + BAUD1 - nastaví rychlost na 9600 bps.
Pokyny by měly být zasílány bez znaku ukončení řádku. Další příkazy najdete v dokumentaci .
